ATF PC-TOOL Virtual Channel について

ATF PC-TOOL V6よりVirtual Channel が常時ONになっております。
Virtual Channel 本来の狙いは、純正3WAYなどのLch/Rchミックス作業を1回で済む利便性があります。
Main → Virtual → Output の流れでルーティングします。

ここでは、ミックスを必要としない2ch入力の4WAYシステム、
更にサブウーファーを追加したルーティング例を掲載します。

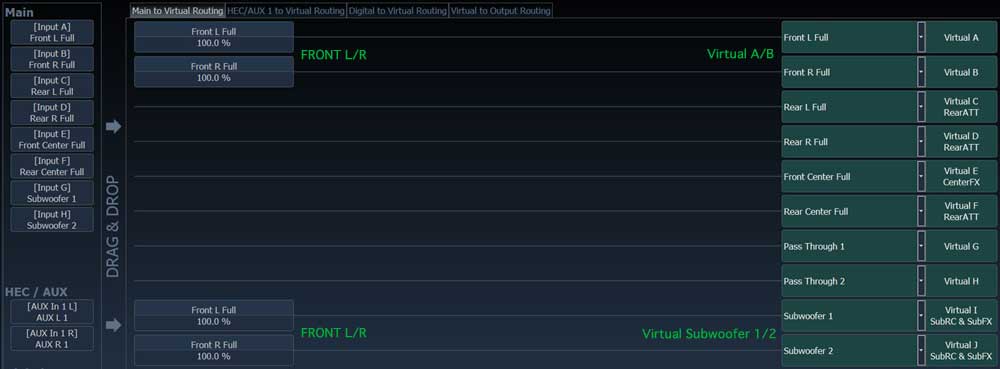

Main To Virtual Routing 画面

最初に、Main To Virtual Routing の設定です。
左上のMain 入力のL/Rを1組を、右上のVirtual A/Virtual Bへルーティングします。

リモコン操作のサブウーファーボリュームは Virtual Channel のSubwoofer 1/Subwoofer 2 に連動します。
左上のMain 入力をL/Rを1組、右下のVirtual Channel のSubwoofer 1/Subwoofer 2 へルーティングします。
これで、 DIRECTOR などでサブウーファーボリュームをコントロール出来ます。
続いて、Virtual To Output Routing の設定です。

矢印付き画面
クリックすると拡大します。

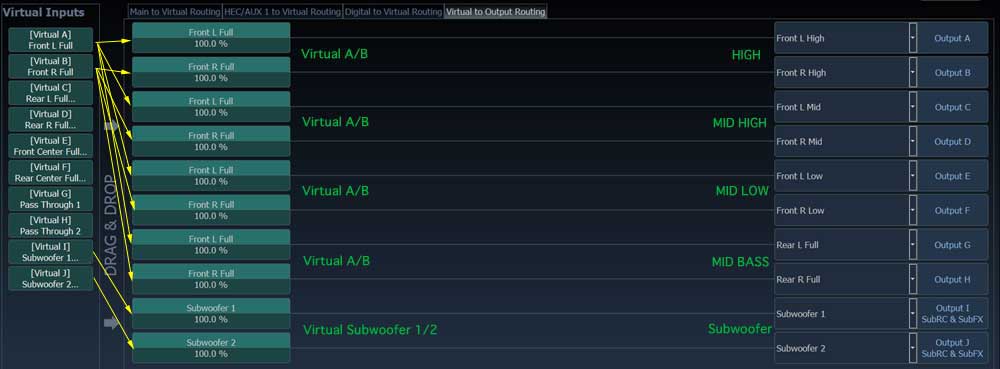

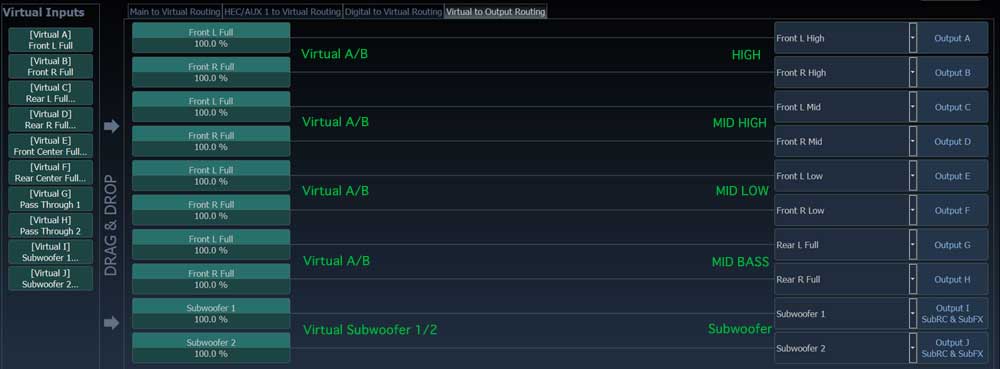

Virtual To Output Routing 画面

左上のVirtual 入力のL/Rを1組づつ、Outputへ8ch分L/Rとルーティングします。
3WAYシステムでは6ch分、2WAYシステムでは4ch分ルーティングします。

左下のVirtual 入力のL/Rを1組をOutput側のSubwoofer 1/Subwoofer 2へルーティングします。

このルーティングで4WAY(3WAY/2WAY)システムが完成し、
DIRECTOR などのサブウーファーボリュームに連動した、サブウーファーシステムが完成します。

矢印付き画面
クリックすると拡大します。

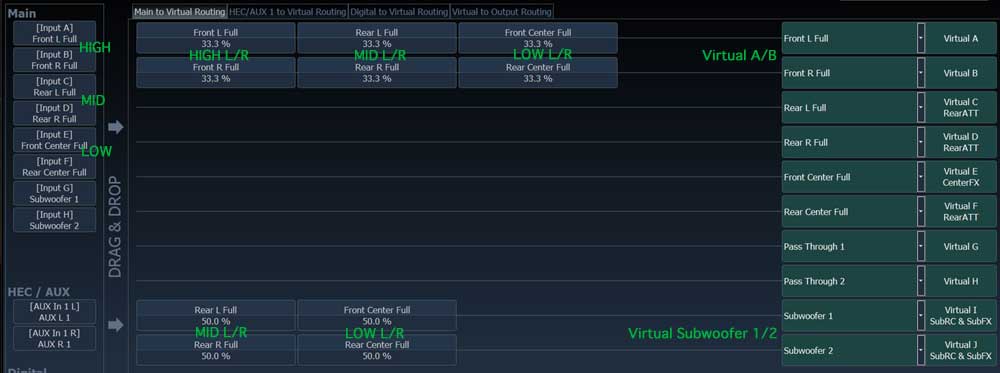

純正3WAYをミックスする場合のMainTo Virtual Routing 画面


左上のMain 入力 (HIGH/MID/LOW) のL/Rを上から3組設定し、Virtual A/Virtual Bへルーティングします。
これにより HIGH/MID/LOW をミックスする事ができます。
表示では均等のミックスで33.3％が3個ですが、33.3％の表記をダブルクリックすれば数値を変更できます。

次に、Virtual Channel のSubwoofer 1/Subwoofer 2 のルーティングです。
左上のMain 入力 (MID/LOW) のL/Rを上から2組設定し、Virtual Channel のSubwoofer 1/Subwoofer 2 へルーティングします。
サブウーファーはLOW帯域で十分な場合はMIDをミックスしなくても構いません。

Virtual To Output Routing はミックスしない時と同じになりますので、前画面を参照願います。
