リモート信号の検出について
下図は、一般的なICアンプを搭載しているヘッドユニット内部の概略図になります。
バッテリーの電圧をそのまま電源に利用し、プラス側、マイナス側を増幅して合成させたBTL回路です。
BTL回路では、スピーカーの端子に電源電圧(Vcc)の半分の電圧(1/2 Vcc)、6.4V〜6.9V程の電圧が出ています。
スピーカーはグランド（シャーシアース）から6.4V〜6.9V上がったポイントで動作していることになります。
リモート信号の生成は、この6.4V〜6.9V上がった電圧を検出してヘッドユニットのON/OFFを判断しています。

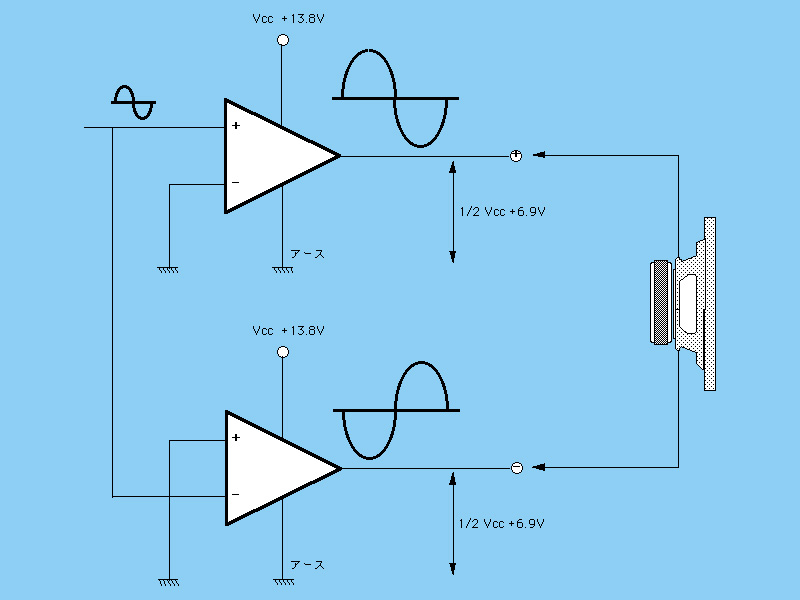

一般的なICアンプのBTL概略図
注）：1/2 Vcc電圧はバッテリーの状態によって上下します。6V〜7V出ていれば正常です。
検出可否について
純正のヘッドユニットからリモート信号が検出できるかのチェックはスピーカーラインの電圧を計測すれば分かります。
スピーカーラインとグランド（シャーシアース）間に電圧計（テスター）を接続します。
ヘッドユニットの電源をONすると電圧が6.4V〜6.9V出力されます。 次にヘッドユニットの電源をOFFすると
電圧は1V以下になります。この動作が確認できればリモート信号の検出が可能になります。
測定している電圧に変化がない、または、1V以下であった場合はDC/DCコンバーター搭載のアンプか、
片電源のカップリングコンデンサーの入ったアンプなのでリモートを検出する事ができません。
適合機種
上記の方法で適合する弊社取扱商品
| Braim's |
HQ-10RM リモート信号出力ユニット |
| ETON |
POWER-450.2 2chパワーアンプ |
| POWER-220.4 4chパワーアンプ |
|
| POWER-150.6 6chパワーアンプ |
|
| MINI-300.2 2chパワーアンプ |
|
| MINI-150.4 4chパワーアンプ |
|
| MICRO-120.2 2chパワーアンプ |
|
| MICRO-250.4 4chパワーアンプ |
|
| ECS-1200.1 1chパワーアンプ |
|
| ECS-300.2 2chパワーアンプ |
|
| ECS-500.4 4chパワーアンプ |
|
| SDA-750.1 1chパワーアンプ |
|
| SDA-100.4 4chパワーアンプ |
|
| SDA-150.4 4chパワーアンプ |
|
| SDA-100.6 6chパワーアンプ |
|
| SR-500.1 1chパワーアンプ |
|
| SR-100.2 2chパワーアンプ |
|
| SR-60.4 4chパワーアンプ |
|
| PA-560.2 2chパワーアンプ |
|
| PA-1600.2 2chパワーアンプ |
|
| PA-800.4 4chパワーアンプ |
|
| ECC-300.2 2chパワーアンプ |
|
| ECC-600.2 2chパワーアンプ |
|
| ECC-600.4 4chパワーアンプ |
|
| MA-750.1 1chパワーアンプ |
|
| MA-100.4 4chパワーアンプ |
|
| MA-150.4 4chパワーアンプ |
|
| MA-500.1 1chパワーアンプ |
|
| MA-125.2 2chパワーアンプ |
|
| MA-75.4 4chパワーアンプ |
|
| USB-6AR パワードウーファー |
|
| USB-8AR パワードウーファー |
|
| USB-10AR パワードウーファー |
|
| USB-6 パワードウーファー |
|
| USB-8 パワードウーファー |
|
| USB-10 パワードウーファー |
|
| RSE-6.5 パワードウーファー |
|
| RSE-8.0 パワードウーファー |
|
| USB-6.2 パワードウーファー |
|
| MOVE 10-300AR パワードウーファー |
|
| MOVE 12-400AR パワードウーファー |
|
| MOVE 10-300A パワードウーファー |
|
| MOVE 12-400A パワードウーファー |
|
| BRAX |
BRAX DSP 12chプロセッサー |
| HELIX |
HELIX DSP ULTRA.S 12chプロセッサー |
| HELIX DSP ULTRA 12chプロセッサー |
|
| HELIX DSP PRO MK3 10chプロセッサー |
|
| HELIX DSP PRO MK2 10chプロセッサー |
|
| HELIX DSP PRO 10chプロセッサー |
|
| HELIX DSP.3S 8chプロセッサー |
|
| HELIX DSP.3 8chプロセッサー |
|
| HELIX DSP.2 8chプロセッサー |
|
| HELIX DSP 8chプロセッサー |
|
| HELIX DSP MINI MK2 6chプロセッサー |
|
| HELIX DSP MINI 6chプロセッサー |
|
| HELIX P-SIX DSP ULTIMATE 6chアンプ内蔵12chプロセッサー |
|
| HELIX P-SIX DSP MK2 6chアンプ内蔵8chプロセッサー |
|
| HELIX P-SIX DSP 6chアンプ内蔵8chプロセッサー |
|
| HELIX V-EIGHTEEN DSP 18chアンプ内蔵20chプロセッサー |
|
| HELIX V-TWELVE MK2 12chアンプ内蔵14chプロセッサー |
|
| HELIX V-TWELVE 12chアンプ内蔵14chプロセッサー |
|
| HELIX V-EIGHT DSP MK2 8chアンプ内蔵10chプロセッサー |
|
| HELIX V-EIGHT DSP 8chアンプ内蔵10chプロセッサー |
|
| HELIX M-SIX DSP 6chアンプ内蔵10chプロセッサー |
|
| HELIX M-FOUR DSP 4chアンプ内蔵10chプロセッサー |
|
| C-DSP 8chプロセッサー |
|
| P-DSP 8chプロセッサー |
|
| AFC 6chハイローコンバーター |
|
| AAC / AAC.2 2chハイローコンバーター |
|
| P TWO 2chパワーアンプ |
|
| G TWO 2chパワーアンプ |
|
| G FOUR 4chパワーアンプ |
|
| G FIVE 5chパワーアンプ |
|
| D ONE 1chパワーアンプ |
|
| D FOUR 4chパワーアンプ |
|
| M ONE 1chパワーアンプ |
|
| M FOUR 4chパワーアンプ |
|
| M SIX 6chパワーアンプ |
|
| U-10A パワードサブウーファー |
|
| MATCH |
MATCH DSP 6chプロセッサー |
| UP 10DSP 10chアンプ内蔵11chプロセッサー |
|
| UP 8DSP 8chアンプ内蔵9chプロセッサー |
|
| UP 7DSP 7chアンプ内蔵8chプロセッサー |
|
| UP 7BMW 7chアンプ内蔵8chプロセッサー |
|
| UP 6DSP 6chアンプ内蔵7chプロセッサー |
|
| M5.4DSP 5chアンプ内蔵9chプロセッサー |
|
| M5DSP MK2 5chアンプ内蔵7chプロセッサー |
|
| M5DSP 5chアンプ内蔵7chプロセッサー |
|
| PP-41 DSP 4chアンプ内蔵4chプロセッサー |
|
| PP-50 DSP 8chアンプ内蔵5chプロセッサー |
|
| PP-52 DSP 8chアンプ内蔵7chプロセッサー |
|
| PP-62 DSP 8chアンプ内蔵7chプロセッサー |
|
| PP-82 DSP 8chアンプ内蔵8chプロセッサー |
|
| PP-86 DSP 8chアンプ内蔵9chプロセッサー |
|
| M2FX 2chパワーアンプ |
|
| MA-10FX 1chパワーアンプ |
|
| MA-40FX 4chパワーアンプ |
|
| MACROM |
M2A-1000 MK2 1chパワーアンプ |
| M2A-2000 MK2 2chパワーアンプ |
|
| M2A-4000 MK2 4chパワーアンプ |
|
| ZAPCO |
ST-2XP SQ III 2chパワーアンプ |
| ST-4X SQ III 4chパワーアンプ |
|
| ST-4XP SQ III 4chパワーアンプ |
|
| ST-6X SQ III 6chパワーアンプ |
|
| ST-500XM II 1chパワーアンプ |
|
| ST-2X SQ 2chパワーアンプ |
|
| ST-4X SQ 4chパワーアンプ |
|
| ST-5X II 5chパワーアンプ |
|
| ST-6X SQ 6chパワーアンプ |
|
| ASP-OBE 2chハイローコンバーター |
ナビヘッドの動作
ナビヘッドなどは、オーディオがOFFでも音声案内するために
アクセサリーONと同時にパワーアンプが連続的に動作します。
ナビヘッドでは、オーディオだけに連動するリモートの検出はできません。
