EU-POWER AMPS
PA-2802/1054/4506/1502はドイツイートン社とイタリアのアンプ専門メーカーとの
コラボレーションから誕生。高品位なヨーロッパサウンドが魅力的なパワーアンプシリーズです。
筐体は艶消しブラックを基調とした気品のあるのデザインを採用。さらにミラー仕様のセンター
パネルが高級感を演出します。
全モデルにおいて強力電源を搭載。電源部の要であるDC/DCコンバーターはファイナルを
2パラレル接続にしたMOS-FETで大型トロイダルトランスを駆動し、そのDC/DCコンバーター
を2個、正負それぞれの回路に分離して使用。さらにスイッチングラインフィルターを採用、
ノイズ干渉を抑えクリーンな±電源をパワーアンプ部に供給しています。(PA-1502はシングル)
パワーアンプ部の出力段はPA-2802(2ch)は5パラ、PA-1054(4ch)は2パラ、PA-4506(6ch)はシングル
PA-1502(2ch)は3パラのAB級プッシュプル回路を搭載、全帯域に渡り高出力かつ低歪率を
実現しています。大型低インピーダンス電源とハイクオリティーアンプ部の組合せにより全モデル
においてダンピングファクター1000以上というスペックを獲得しました。
サウンドクオリティーを考慮した音響用ボリューム、音響用コンデンサー、高スルーレート
デバイスなどを贅沢に使用しています。プリント基板は共通インピーダンスを低く抑えたパターン
デザインを採用。大電流を必要とする電源ライン、スピーカーラインには7mm幅以上の太い
パターンを使用し、さらに銅切削バスバーを追加し強力なものとしました。接続端子はケーブルが
ダイレクトに接続可能な仕様としています。
システム発展性にも対応、内蔵クロスオーバーはPA-1054(4ch)がフロント+サブウーファー、
またはフロント2WAYマルチシステムに対応。PA-4506(6ch)がフロント3WAYマルチ、または
フロント2WAYマルチ+サブウーファーに対応できます。PA-2802(2ch)/PA-1502(2ch)は
ローパスON/OFF、サブソニック（ハイパス）ON/OFFを独立して使用出来ます。

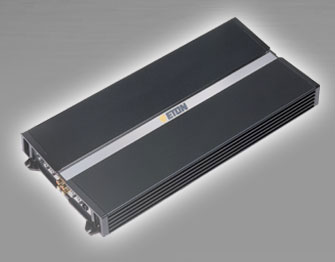

PA-2802 298W×2ch POWER AMP 希望小売価格 187,000円（税抜価格 170,000円）
シリーズ中トップエンドの298W×2chパワーアンプでダンピングファクター
1000以上を誇るドライブ能力を持ちます。各雑誌にて好評を頂いてます。
ローパス45〜300Hz、 サブソニック(ハイパス)16〜160Hzの範囲で独立して
調整出来る内蔵クロスオーバーを搭載。
PA-2802 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
298W×2ch 4Ωステレオ |
| 560W×2ch 2Ωステレオ |
|
| 1192W×1ch 4Ωブリッジ |
|
| 動作電圧 |
11〜16V |
| 周波数特性 |
20〜100KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
106dB以上 |
| ダンピングファクター |
1000以上 |
| 入力感度 |
0.2V(200mV)〜4.3V |
| 入力インピーダンス |
11KΩ |
| クロスオーバータイプ |
HP/LP切替式 |
| クロスオーバー周波数 |
HP16〜160Hz 12dB/oct |
| LP45〜300Hz 12dB/oct |
|
| 位相調整 |
0〜360゜ |
| 瞬間最大電流 |
141A |
| 外形寸法(W×H×D) |
243×60×520(mm) |
| その他 |
ゲインコントローラー付属 |
PA-1502 165W×2ch POWER AMP 希望小売価格 99,000円（税抜価格 90,000円）
PA-2802と同じコンセプトで造られたリーズナブルな165W×2chパワーアンプ
ローパス45〜300Hz、サブソニック(ハイパス)16〜160Hzの範囲で独立して
調整出来る内蔵クロスオーバーを搭載。
PA-1502 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
165W×2ch 4Ωステレオ |
| 310W×2ch 2Ωステレオ |
|
| 660W×1ch 4Ωブリッジ |
|
| 動作電圧 |
11〜16V |
| 周波数特性 |
20〜100KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
106dB以上 |
| ダンピングファクター |
1000以上 |
| 入力感度 |
0.2V(200mV)〜4.3V |
| 入力インピーダンス |
11KΩ |
| クロスオーバータイプ |
HP/LP切替式 |
| クロスオーバー周波数 |
HP16〜160Hz 12dB/oct |
| LP45〜300Hz 12dB/oct |
|
| 位相調整 |
0〜360゜ |
| 瞬間最大電流 |
75A |
| 外形寸法(W×H×D) |
243×60×320(mm) |
| その他 |
ゲインコントローラー付属 |
PA-1054 113W×4ch POWER AMP 希望小売価格 143,000円（税抜価格 130,000円）
フロント2WAYマルチシステムを構成するに最適な113W×4chパワーアンプ。
内蔵クロスオーバーはフロントはHP/LP切換式の15〜6.0KHz、
リアは独立のHP15〜150Hz、LP15〜6.0KHzの範囲で調整が可能
バンドパスとしても使用できます。
PA-1054 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
113W×4ch 4Ωステレオ |
| 213W×4ch 2Ωステレオ |
|
| 450W×2ch 4Ωブリッジ |
|
| 動作電圧 |
11〜16V |
| 周波数特性 |
20〜100KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
100dB以上 |
| ダンピングファクター |
1000以上 |
| 入力感度 |
0.2V(200mV)〜4.3V |
| 入力インピーダンス |
11KΩ |
|
フロント内蔵クロスオーバー |
HP/LP15〜6.0KHz 12dB/oct |
| リア内蔵クロスオーバー独立式 |
HP15〜150Hz 12dB/oct |
| LP15〜6.0KHz 12dB/oct |
|
| BASS
BOOST(フロント) |
+12dB/45Hz |
| 瞬間最大電流 |
105A |
| 外形寸法(W×H×D) |
243×60×420(mm) |

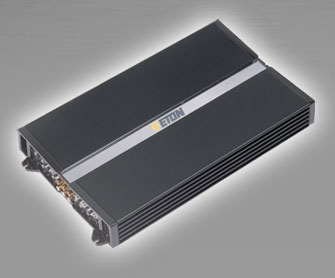

PA-4506 83W×6ch POWER AMP 希望小売価格 198,000円（税抜価格 180,000円）
フロント2WAYマルチシステム+サブウーファー、5.1chを構成するに最適な
80W×6chパワーアンプ。
内蔵クロスオーバーはフロントはHP/LP切換式の15〜6.0KHz、
リアは独立のHP15〜150Hz、LP15〜6.0KHz、サブも独立のHP16〜160Hz、
LP45〜300Hzの範囲で調整が可能、リアはバンドパスが可能です。
（サブchのハイパスはサブソニックフィルターとして使用できます）
PA-4506 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
83W×6ch 4Ωステレオ |
| 150W×6ch 2Ωステレオ |
|
| 300W×3ch 4Ωブリッジ |
|
| 動作電圧 |
11〜16V |
| 周波数特性 |
20〜100KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
90dB以上 |
| ダンピングファクター |
1000以上 |
| 入力感度 |
0.2V(200mV)〜4.3V |
| 入力インピーダンス |
11KΩ |
|
フロント内蔵クロスオーバー |
HP/LP15〜6.0KHz 12dB/oct |
| リア内蔵クロスオーバー独立式 |
HP15〜150Hz 12dB/oct |
| LP15〜6.0KHz 12dB/oct |
|
| サブ内蔵CrossOver独立式 |
HP16〜160Hz 12dB/oct |
| LP45〜300Hz 12dB/oct |
|
| 位相調整(Sub-ch) |
0〜360゜ |
| BASS
BOOST(フロント) |
+12dB/45Hz |
| 瞬間最大電流 |
120A |
| 外形寸法(W×H×D) |
243×60×420(mm) |
| その他 |
サブch用ゲインコントローラー付属 |
内部回路(PA-1054)
サウンドクオリティーを考慮した音響用ボリューム、音響用コンデンサー、高スルーレート
デバイスなどを贅沢に使用しています。内部レイアウトは電源、パワーアンプ部、プリアンプ部を
完全に分離。また音質に悪影響のあるチップパーツを排除しました。さらに左右対称プリント
パターンの採用、デバイスのペアリングを行い、各チャンネルの音質誤差の少ない仕様を実現
しています。スピーカー電源の端子はケーブルがダイレクトに接続可能な仕様としています。
電源回路(PA-1054)
ディアル電源を採用。正負それぞれの回路に分離して使用、スイッチングラインフィルターを搭載
しました。干渉を抑え、 ノイズの無いクリーンな±電圧をパワーアンプ部に供給しています。
電源の平滑コンデンサーは日本製音響専用品を使用しています。
出力段(PA-1054)
パワーアンプ部の出力段は日本製デバイスの2パラレル接続AB級プッシュプル回路としました。
デバイス保護抵抗、ドライブ及びプリアンプの平滑コンデンサーなども日本製の音響専用品を採用
全モデル共に低歪率で高出力を実現しています。
リモートゲインコントローラー
PA-1502/2802/4506に付属されてます。手元でサブウーファーのレベルを調整可能です。
5mの専用ケーブルが同梱されているので大型車にも対応出来ます。
弊社はドイツETON社と契約した正規輸入元です
