MADE IN GERMANY
ETON MGS-180 Auto Sound Grand Prix 2008 Winner 今年の栄冠に選ばれました！

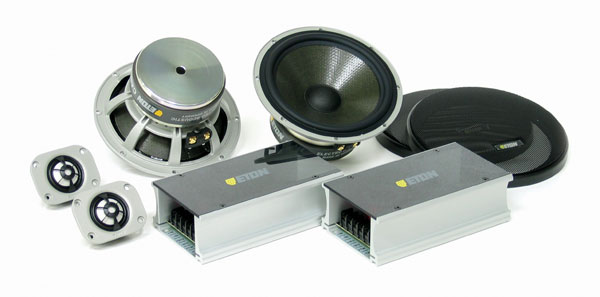

MGS-180
MGS-180はイートン社が誇る先進の高音質化技術を結集した最高峰16cmセパレートセットです。
マルチシステム用パッシブレスモデルのMGS-180 Type-Mを設定しました。
ツィーター磁気回路マグネットはネオジムを使用。
磁気回路内に12個のホールを設け背圧を逃がしバックチャンバー内の吸音材で背圧処理を行ってます。
磁気回路は高い精度でリニアに設計されていてボイスコイルは常に均一な磁束のなかで動作します。
これによりTHDの減少が可能になっている。（THD=Total Harmonics Distortion、全高調波歪）
ツィーター振動板は28mmマグネシウムドーム形状を採用しました。
マグネシウムは軽量であるが、比較的軟材という欠点がありました。今回採用してものは英国ケロナイト社との
共同開発でプラズマ電解酸化法による表面処理を行いマグネシウム表面を硬く高密度なセラミック層に
変えることによりこれらの欠点を取り除きました。
表面をセラミック化し内部はマグネシウムの三層構造です。軽量、高剛生と正に理想な振動板です。
ツィーターフレームはアルミニウムフロントフレームを採用しワイドレンジな特性を獲得。
フロントフレームは取り外し純正部に取付する事も可能にしています。
ミッドレンジ磁気回路には新設計のポールピースが磁束を最適化し常に均一な磁束のなかでボイスコイルが
動作するように設計されている。
これによりインピーダンスの変化を抑え、周波数特性をツィーター帯域までフラットにしている。
インピーダンスがフラットなため、パッシブの設計通りの肩特性が得られます。
ミッドレンジ振動板はETONが特許を持つ伝統のHEXAコーンを採用。中空のハニカム構造コア材をアラミド繊維で
サンドイッチし成形した三層構造は航空・宇宙産業でも採用されている先端素材。
軽量かつ高剛生、適度な内部損失という優れた特性を持ち、理想な振動板です。
ミッドレンジフレームはコーン紙後ろの空気の流れの抵抗を抑える形状とし、コーン紙とフレーム間の反射を改善しています。
これによりニュートラルなサウンドを実現しています。
新開発のパッシブクロスオーバーには英国ICW社製Clarity Capカスタムコンデンサーや大型空芯コイルなど
高級音響用パーツを使用した高音質設計です。クロスオーバー周波数は2.2KHzでスロープはHPが12dB/oct、
LPが6dB/octのインピーダンス補正付き。
ツィーターのレベル調整は+4dB〜-4dBまで1dBステップの9段階です。インストールに合わせた細かい調整が可能です。
| MGS-180 16cm 2WAYセパレートセット |
希望小売価格 ¥341,000（税抜価格\310,000） |
| MGS-180 type-M 16cm 2WAYセパレートパッシブレスセット |
希望小売価格 ¥319,000（税抜価格\290,000） |
| MGX-2W 2WAYパッシブネットワーク（2.2KHzクロス周波数） |
希望小売価格 ¥47,300（税抜価格\43,000） |
MGS-180主な仕様
| ツィーター |
28mmマグネシウムドーム |
| ミッドバス |
160mmアラミド繊維BLACK HEXAコーン |
| 周波数特性 |
48Hz〜22kHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
2.2KHz |
| インピーダンス |
4Ω |
| 最大入力 |
100W |
| バッフル開口寸法 |
48mm×48mm/ツィーター |
| 143mm/ミッドバス |
|
| フレーム外径寸法 |
72mm×56mm/ツィーター |
| 165mm/ミッドバス |
|
| 埋込寸法 |
20mm/ツィーター |
| 78mm/ミッドバス |
|
| その他 |
グリル付属 |
マルチシステムで使用の場合
ツィーターのハイパスは1.6KHz以上、スロープ12dB/oct以上で設定してください。
上記条件より下の設定で使用するとツィーターが損傷します。

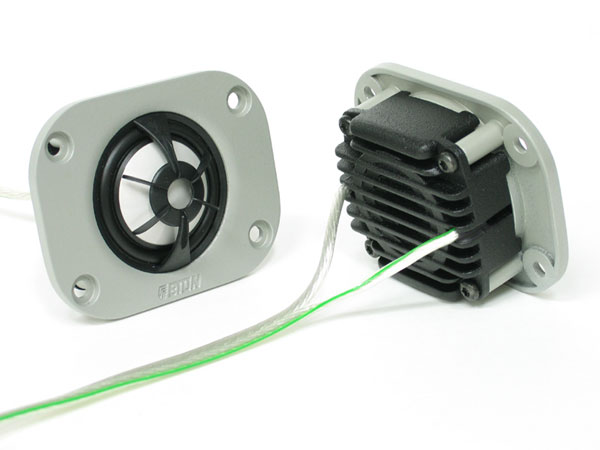

MGS-180 ツィーター
大口径 ツィーター28mmマグネシウムドーム形状の振動板、強力ネオジウムマグネットを採用してイートン自信作の
ハイエンドツィーター。
振動板はプラズマ電解酸化法による表面処理を行いマグネシウム表面を硬く高密度なセラミック層に変えることにより
軽量で高剛性を実現しました。

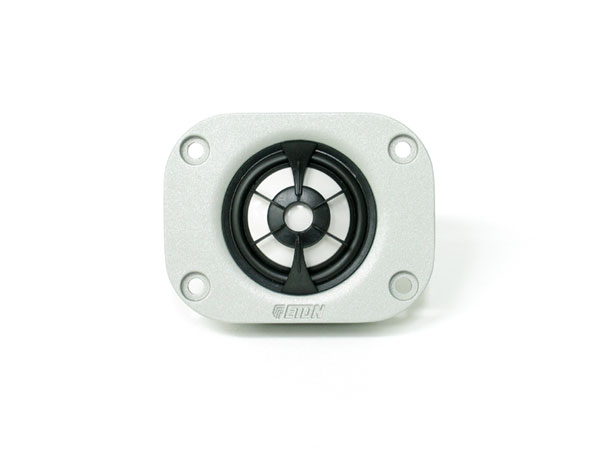

ツィーター正面
本体前面に設置されたイコライザーにより自然で広帯域の再生周波数特性を獲得しています。
フロントフレームは取り外し純正部に取付する事も可能にしています。埋込サイズ20mmと取付性にも優れてます。
自由度の高い音づくりが可能です。

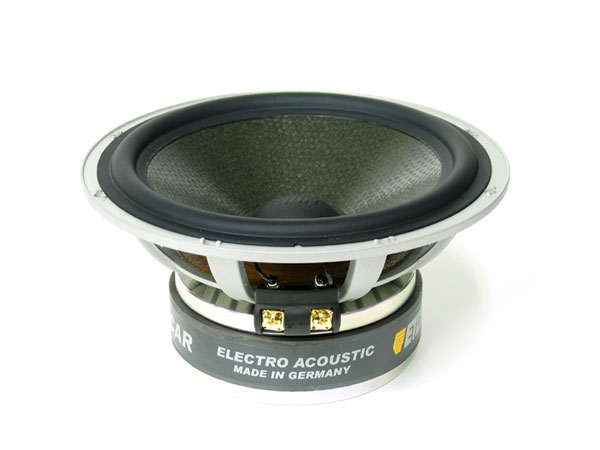

MGS-180ミッドレンジ
アルミダイキャストフレームを採用。接続端子は音質を重視し、ベース・平ラグ・ネジ全てを非磁性体で構成しています。
MGX-2W 2WAYパッシブネットワーク 希望小売価格 ¥47,300（税抜価格\43,000）

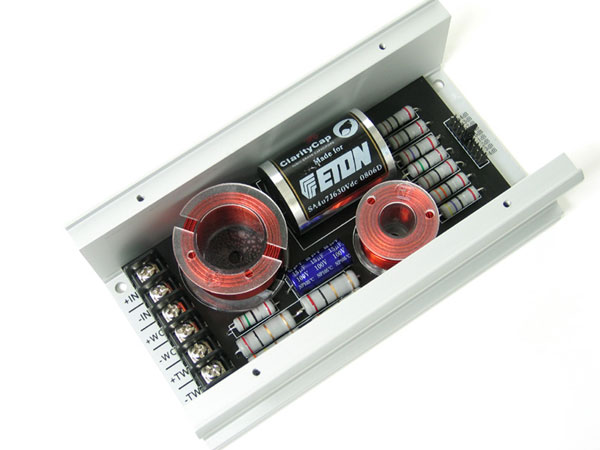

MGS-180付属のMGX-2W 2WAYパッシブクロスオーバーネットワーク
MGX-2W 2WAYパッシブネットワークはMGS-180 2WAY 16cmセパレートセット付属のパッシブネットワークです。
英国ICW社製Clarity Capカスタムコンデンサーや大型空芯コイルなど高級音響用パーツを使用した高音質設計です。
クロスオーバー周波数は2.2KHzでスロープはHPが12dB/oct、LPが6dB/octのインピーダンス補正付き。
ツィーターのレベル調整は+4dB〜-4dBまで1dBステップの9段階です。
注）MGX-2Wは使用するスピーカーのインピーダンスが4Ωであれば、その他のスピーカーにも代用することが出来ます
MGX-2W 主な仕様
| クロスオーバー周波数 |
2.2kHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| ハイパスアッテネーター |
+4dB〜-4dB、1dBステップ |
| 最大入力 |
100W |
| 外形寸法 |
W97×H54×D170(mm) |
