MADE IN GERMANY
RS-SERIES
RS-130/160ツィーター
25mmシルクドーム振動板に強力ネオジウムマグネットを採用したツィーター。
高級感あふれる高品位な切削アルミフランジは不要な振動を抑制し、解像度の高い高域再生を
実現しています。

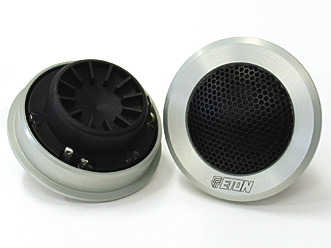

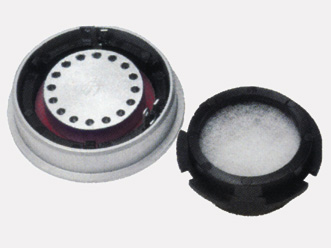

RS-130/160ツィーター背圧処理構造
最高峰モデルDiscoveryツィーターで使用されている背圧処理技術を応用した背面のマルチ
エアホールをはじめRSツィーター独自のボディ一体型バックチャンバーを採用。吸音効果に
よる低歪率とワイドレンジ化を実現しています。

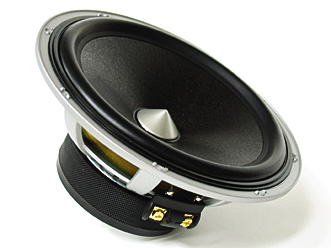

RSシリーズミッドレンジ
イートンRSシリーズのベースとなる最新設計のミッドレンジ。
最高峰モデルDiscoveryから多くの高音質化技術を継承し、コアモデルとしての実力を獲得。
クラスを越えた高品位なヨーロッパサウンドを再生します。

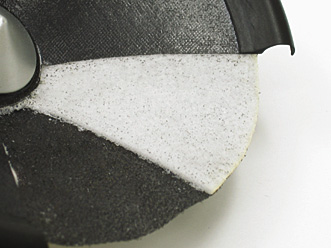

3レイヤーファイバーコーン
新素材の硬質クローズドセル発砲体をグラスファイバーでサンドイッチした3層構造の
ファイバーコーンを開発。軽量かつ高強度、適度な内部損失を持ち情報量豊かな中低域を
再生します。

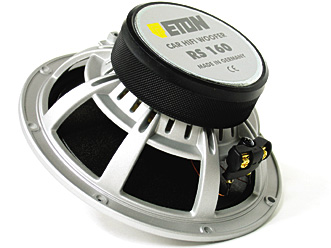

高剛性アルミダイキャストフレーム
背圧を考慮した高開口率の高剛性アルミダイキャストフレームを開発。パウダーコーティングが
施された高品位な仕様としました。音質に悪影響を及ぼす不要な共振を抑制しています。

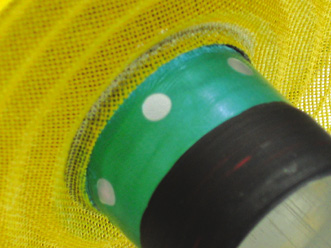

エアホール装備ボイスコイルボビン
ボイスコイルボビン本体に装備されたマルチエアホールからフレームのサイドベンチレーター
へと通じる効果的な背圧処理構造を採用。リニアリティーのある中低域再生を可能にしています
またボイスコイルのクーリングにも効果がある仕様です。

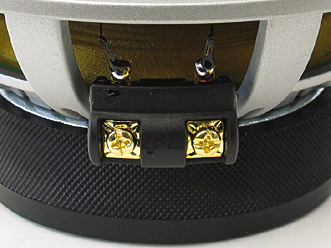

非磁性体24金メッキ接続端子
上位モデルDiscovery/Adventureと同等の大型24金メッキ接続端子を装備。音質を考慮し、
ベース・平ラグ・ネジ全てを非磁性体で構成しています。（RS-100を除く）

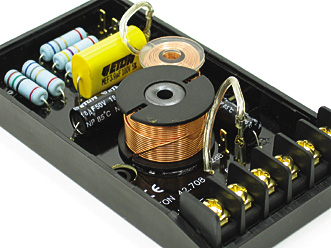

RSパッシブクロスオーバーネットワーク
大型空芯コイル、フィルムコンデンサー、音響用レジスターを採用した音質重視設計の
新型パッシブクロスオーバーネットワーク。スロープは特性はハイパス12dBの固定
ローパスは6dB/oct・12dB/oct切換式。のスロープ特性です。ツィーターアッテネーターは
-4/-2/0/+2dBの4段階から選択して調整可能です。

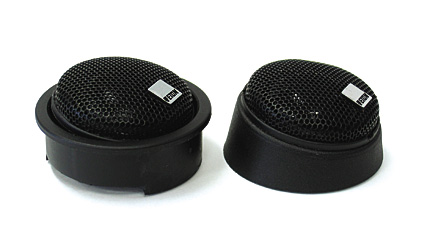

RS-131/161ツィーター
左：埋込マウント 右：据置マウント
新開発の25mmシルクドームツィーター。埋込用・据置用の各マウントが付属し、
埋込用マウントは角度調整が可能なスイーベル機構を採用。取付後の微調整が可能です。

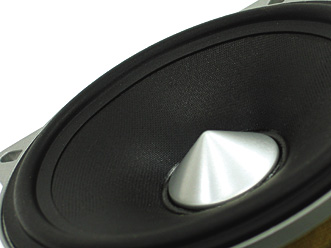

RS-100用2レイヤーファイバーコーン
10cmのミッドレンジ専用に開発されたパルプ素材とグラスファイバーの2層構造振動板。
シルクドームや3層ファイバーコーン、ヘキサコーンなどとの自然なつながりを実現し
3WAYマルチシステムに最適なチューニングを行ってます。

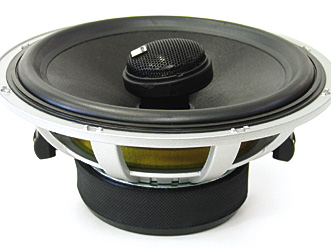

同軸モデルRSX-160
25mmシルクドームツィーターは同軸上にスラント設置られているので、ドアやリアトレイ
取付時でも高音域の指向性に優れています。ツィーター先端の突出部分もエッジ部より6mmと
最小限に抑えています。

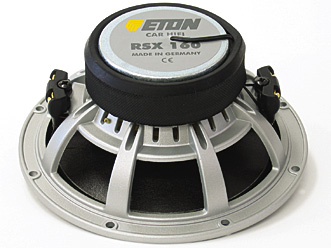

RSX-160接続端子
他のRSシリーズ同様のパッシブクロスオーバーネットワークを使用した高音質設計。
接続するツィーター用およびミッドレンジ用の各端子は非磁性体の大型24金メッキ接続端子を
装備しています。2WAYマルチ接続も可能です。
ミッドレンジデーター
| RS-100 |
RS-130/131 |
RS-160/161/RSX160 |
|
| インピーダンス Z |
4Ω |
4Ω |
4Ω |
| 直流抵抗 Re |
3.2Ω |
3.1Ω |
3.1Ω |
| 最低共振周波数 fr |
95Hz |
75Hz |
60Hz |
| Cms |
0.50mm/N |
0.63mm/N |
0.55mm/N |
| Qms |
3 |
3.9 |
4.9 |
| Qes |
0.7 |
0.8 |
0.93 |
| Qts |
0.58 |
0.66 |
0.78 |
| Rms |
1.0Kg/S |
0.80Kg/S |
0.97Kg/S |
| Mmd |
4.2g |
6.5g |
12.0g |
| Sd |
55㎠ |
80㎠ |
137㎠ |
| Vas |
2.0d㎥ |
6.5d㎥ |
14.0d㎥ |
| Xmax |
1.3mm |
2.5mm |
2.5mm |
| 能率 |
89dB |
89dB |
89dB |
| 重量 |
0.55Kg |
0.7Kg |
0.85Kg |
| 入力（定格/最大） |
60W/90W |
70W/100W |
70W/110W |
| 奥行き |
51mm |
61mm |
66mm |
| バッフル開口寸法 |
91mm |
114mm |
143mm |
| フレーム外形寸法 |
100.5mm |
130mm |
165mm |
