EXT-SERIES POWER AMP
専用アルミケース
未だ聴いたことのない原音のために、妥協を許さず完成したハイエンドアンプEXTシリーズ
アーティストの想いまで忠実に伝える。EXTシリーズは入力信号に色付けのないまま増幅する
というアンプ本来のコンセプトに基づき、その性能を徹底的に追い込みました。
音楽信号に瞬時に追従する過度特性。全帯域に渡り低歪み、フラットな位相特性から実現する
ワイドレンジ。音楽信号以外に干渉しない超低ノイズ電源回路。この3つを重視して企画開発を
行った結果、理想の姿として電源部とアンプ部のセパレート化に至りました。
原音再生に拘り、贅を尽くして完成したハイエンドアンプ。それがEXTシリーズです。

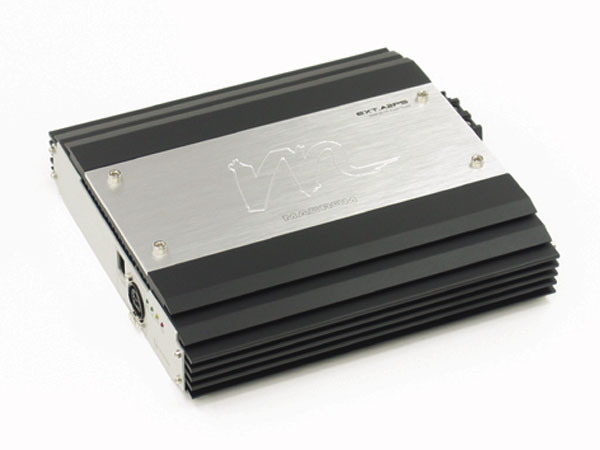

EXT-A2PS パワーサプライモジュール 希望小売価格 ¥154,000（税抜価格\140,000）
音楽信号に干渉させない従来比2倍以上の大電流供給が可能なパワーサプライモジュール
EXT-A2PSパワーサプライモジュールはEXT-A3A/EXT-A4Mアンプモジュール専用に
設計された超強力電源です。DC/DCコンバーターは3ユニット搭載しPWM専用ICで同期をとり
並列駆動することで大電流容量を確保しました。平滑回路はＬ型フィルターで構成し
正負6パラレル大容量キャパシタによって安定化させています。電源供給は信頼性の高い
キャノンコネクター端子を採用し損失無くノイズ混入を抑えた贅沢な仕様です。
ハイエンドアンプに必要不可欠なノイズの無いクリーンな±DC電源をEXT-A3A/EXT-A4M
アンプモジュールへ供給します。

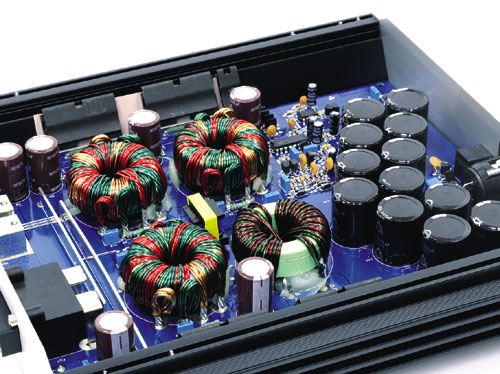

トリプルDC/DCコンバーター＆正負6パラキャパシタ

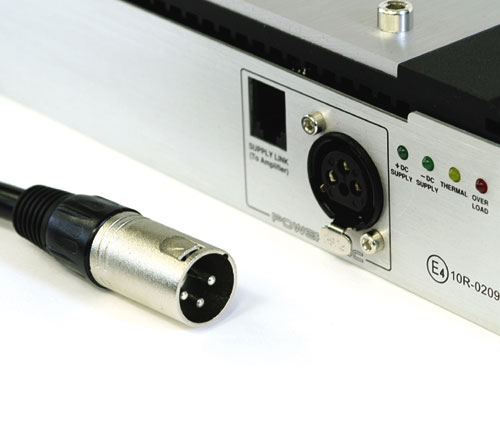

電源供給キヤノンコネクター
EXT-A2PS 主な仕様
| 動作電圧 |
9〜16V |
| 電源接続端子 |
2ゲージ対応大型端子 |
| コンバーター |
トリプルDC/DCコンバーター |
| ディバイス |
TO-3、MOS-FET |
| 平滑回路 |
L型フィルター、6パラ大容量キャパシタ |
| 出力電圧、電力 |
±35V(EXT-A3A)、500W以上 |
| ±52V(EXT-A4M)、500W以上 |
|
| ヒューズ |
60A MAXI |
| プロテクション |
過負荷、低電圧、高温度 |
| 電力供給ケーブル |
2.0スクエア 3芯キャノンコネクターケーブル0.6m |
| 制御信号ケーブル |
フラットケーブル0.6m |
| 取付金具 |
一式 |
| 重量 |
4.0Kg |
| 外形サイズＷ×Ｈ×Ｄ |
250×55×250(mm) |
| その他 |
専用アルミケース付き |
★ハイスピードプロテクション・高温度・低電圧・過負荷
★音響パーツ・低損失トロイダルトランス・2次側専用設計チョークコイル
・音響用コンデンサー・音響用レジスター
★接続端子・2ゲージ対応電源端子電源供給用3ピンキヤノンコネクター
★その他・ヒートシンク連結用ブリッジパネル別売

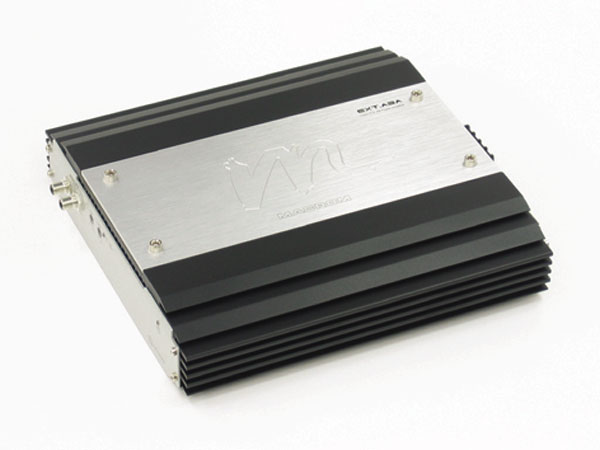

EXT-A3A 50W×2chアンプモジュール 希望小売価格 ¥132,000（税抜価格\120,000）
音質最優先のA級動作、低歪みハイパワーのAB級動作、贅沢な選択
EXT-A3Aは50W×2ch（A級動作）〜100W×2ch（AB級動作）に対応した高音質2chアンプ
モジュール。出力段は高音質で定評のあるTO-3Pを4パラレルプッシュプルで構成しています。
A級動作は超低歪みでリニアリティに優れた、極めて高品位な音楽再生を可能にしています。
あくまでも音質重視のA級アンプは音楽ファンを魅了するサウンドです。
AB級動作は低歪みとハイパワーを両立した躍動感あふれる音楽再生を実現しています。
電源の消費電流も少なくなるので車両電装品に対しエコノミーなモードです。
A級からAB級の動作ポイントはリニアにが設定できるので好みやシステムに合わせて自由に
設定ができます。

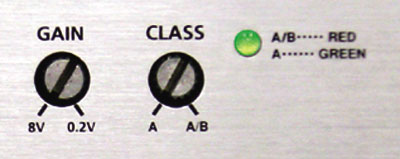

バイアスをCLASS-Aに設定、LEDがグリーンに点灯

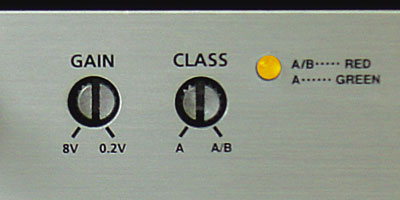

バイアスをA級とAB級の中間に設定、LEDはオレンジに点灯
高解像度の音楽再生を可能にする信号経路
EXT-A3Aアンプモジュールは入力段から出力段までの経路を最短にしたストレート回路を採用しました。
ハイエンドホームオーディオアンプ同様、ゲイン調整以外の回路を排除し、
高スルーレート、ワイドレンジ、低歪みを実現しています。

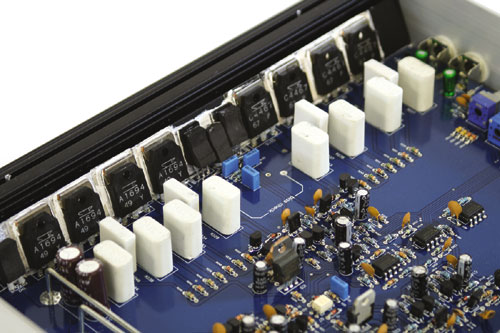

出力段にはハイクオリティーサウンドで定評のある2SA-1694/2AC-4467のペア規格品を採用しました。
この出力トランジスターの容量は最大印可電圧120Ｖ、最大電流8Ａ、最大コレクター電力80Ｗと
十分過ぎる容量を持っています。これを4パラレル接続して駆動しています。
カーオーディオの領域を越えた高音質の獲得に成功しています。
EXT-A3A 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力段ディバイス |
TO-3P、4パラレルプッシュプル |
| 出力電力A級動作時 |
50W×2ch 4Ωステレオ (RMS/DC14.4V) |
| 100W×2ch 2Ωステレオ |
|
| 200W×1ch 4Ωブリッジ |
|
| 出力電力A/B級動作時 |
100W×2ch 4Ωステレオ (RMS/DC14.4V) |
| 200W×2ch 2Ωステレオ |
|
| 400W×1ch 4Ωブリッジ |
|
| 周波数特性 |
10〜30KHz |
| 高調波歪率 |
0.005%(A級)/0.01%(AB級) |
| SN比 |
100dB以上 |
| 負荷インピーダンス |
2〜8Ω |
| 入力感度 |
0.2V(200mV)〜8.0V |
| 入力インピーダンス |
22kΩ |
| アイドリング電流 |
14.4V 5.8A(A級)/1.2A(AB級) |
| プロテクション |
過負荷、低電圧、高温度 |
| 取付金具 |
一式 |
| 重量 |
3.0Kg |
| 外形寸法(W×H×D) |
250×55×250(mm) |
| その他 |
専用アルミケース付き |
その他の特徴
★ハイスピードプロテクション・高温度・低電圧・過負荷
★音響パーツ・低損失トロイダルトランス・2次側専用設計チョークコイル
・音響用コンデンサー・音響用レジスター
★接続端子・10ゲージ対応スピーカー端子・電源供給用3ピンキヤノンコネクター
★その他・入力感度0.2〜8.0V・2Ω負荷ドライブ対応・ヒートシンク連結用ブリッジパネル別売
EXT-A4M 500W×1chアンプモジュール 希望小売価格 ¥132,000（税抜価格\120,000）
AB級専用設計、ダブル電源でさらなるハイパワーと低歪みを達成
EXT-A4Mは500W×1ch（AB級動作）の高音質モノラルアンプモジュール。
出力段は高音質で定評のあるTO-3Pを8パラレルプッシュプルで構成しています。
スピーカーの駆動能力に優れダンピングの効いた高品位なサウンドを実現しています。
EXT-A2PSパワーサプライモジュールを2台使用して駆動すれば最大出力は2倍の
1000Wを実現します。今までにない低歪み超高出力パワーアンプが完成します。

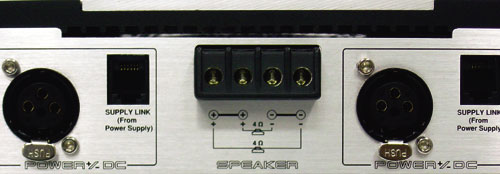

EXT-A2PSを2台接続出来るディアル電源端子
高解像度の音楽再生を可能にする信号経路
EXT-A4Mアンプモジュールは入力段から出力段までの経路を最短にしたストレート回路を
採用しました。ハイエンドホームオーディオアンプ同様、ゲイン調整以外の回路を排除し、
高スルーレート、ワイドレンジ、低歪みを実現しています。
カーオーディオの領域を越えた高音質を獲得しています。
EXT-A4M 主な仕様
| チャンネルモード |
1ch |
| 出力段ディバイス |
TO-3P、8パラレルプッシュプル |
| 出力電力 |
500W×1ch 4Ω (RMS/DC14.4V)A2PS
1台使用時 |
| 1000W×1ch 2Ω (RMS/DC14.4V)A2PS
1台使用時 |
|
| 出力電力 |
1000W×1ch 4Ω (RMS/DC14.4V)A2PS
2台使用時 |
| 2000W×1ch 2Ω (RMS/DC14.4V)A2PS
2台使用時 |
|
| 周波数特性 |
10〜30KHz |
| 高調波歪率 |
0.01％以下 |
| SN比 |
100dB以上 |
| 負荷インピーダンス |
2〜8Ω |
| 入力感度 |
0.2V(200mV)〜8.0V |
| 入力インピーダンス |
22kΩ |
| アイドリング電流 |
14.4V 4.0A |
| プロテクション |
過負荷、低電圧、高温度 |
| 取付金具 |
一式 |
| 重量 |
3.0Kg |
| 外形寸法(W×H×D) |
250×55×250(mm) |
| その他 |
専用アルミケース付き |
その他の特徴
★ハイスピードプロテクション・高温度・低電圧・過負荷
★音響パーツ・低損失トロイダルトランス・2次側専用設計チョークコイル
・音響用コンデンサー・音響用レジスター
★接続端子・10ゲージ対応スピーカー端子・電源供給用3ピンキヤノンコネクター
★その他・入力感度0.2〜8.0V・2Ω負荷ドライブ対応・ヒートシンク連結用ブリッジパネル別売

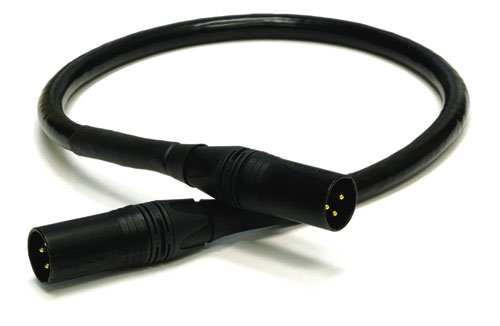

EXT-CN01 ハイグレードキャノンケーブル 希望小売価格 ¥11,000（税抜価格\10,000）
日本オリジナルモデルのハイグレードキャノンコネクターケーブルです。EXT-A2PSの
標準品と比較し、ケーブル素材、太さとキャノンコネクター部をさらに高品質なものを
使用することで、大幅なサウンドクオリティの向上を実現します。
0.5m〜1.0mの範囲でご希望のケーブル長をオーダー可能です。
キャノンコネクター ブラック塗装、金メッキ端子
ケーブル 14ゲージ3芯高級ケーブル
長さ 0.5m〜1.0m

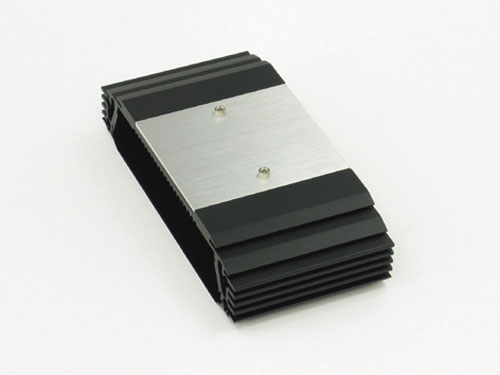

EXT-AB ブリッジパネル 希望小売価格 ¥22,000（税抜価格\20,000）
EXT-ABはEXT-A1DSPデジタルサウンドプロセッサー、EXT-A2PSパワーサプライモジュール
EXT-A3A/A4Mアンプモジュールなどを連結するアルミブリッジです。横幅120mmながら
電源用3ピンキヤノンコネクターも収納することができます。
EXT-A3A + EXT-AB + EXT-A2PS
EXT-AB 主な仕様
| 取付金具 |
一式 |
| 重量 |
1.1Kg |
| 外形寸法(W×H×D) |
250×55×120(mm) |
弊社はイタリアMACROM社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
