ATF PC-TOOLソフトウエア

ATF PC-TOOL ソフトウエアはオーディオテックフィッシャー社の Web
よりダウンロード後、Zipファイルを解凍し使用します。
この ATF PC-TOOL ソフトウエアは開放しております。

プロセッサーとパソコンを接続しないで立ち上げるデモモードで操作すれば、
何方でも、調整のシュミレーションを行う事ができます。

ATF PC-TOOL のバージョンアップは随時行われています。
バージョンアップは、既存のプロセッサーの機能追加や、新しいモデルへ対応するためです。
ATF PC-TOOL ソフトウエアのバージョンアップに伴い、
DIRECTORの のファームウエアのアップデートが必要な場合があります。

ATF PC-TOOL ソフトウエアはVersion-5.xx/Version-4.xx/Version-3.xx/Version-2.xxがあります。
ご使用のモデルに適合したバージョンをご使用ください。

ご使用するPCは、Version-5.00a以降の場合、Windows-10〜Windows-11が使用できます。
Version-4.65a以降の場合、Windows-8〜Windows-10が使用できます。
Version-4.60bまでの場合、Windows-7を使用してください。

Version-4.70a以降、トップ画面にメニューが追加になり
コプロセッサーのアップデートが容易に行える様になりました。

ATF PC-TOOL、DIRECTOR、WiFi コントロールは各バージョンが合致しませんと正常に動作いたしません。
必ず、各バージョンを確認ください。

ATF PC-TOOL / DIRECTOR ファームウエア　一覧　2024年8月21日現在

ATF-PC TOOL Version-5
バージョン-5 はコプロセッサー (ACO) 搭載モデル専用のアプリケーションです。
コプロセッサー未搭載モデルはバージョン-4 を使用してください。
PC-TOOL Verstion-5.XX.XX / DIRECTOR Version-3.00の場合
DIRECTOR の MINI USB が使用出来なくなります。
PCの接続は、DSP本体の MINI USB へ接続してください。


EISA Best Product 2022-2023の栄冠に選ばれました！

適合モデル	PC-TOOL	DIRECTOR / CONDUCTOR	備　　考

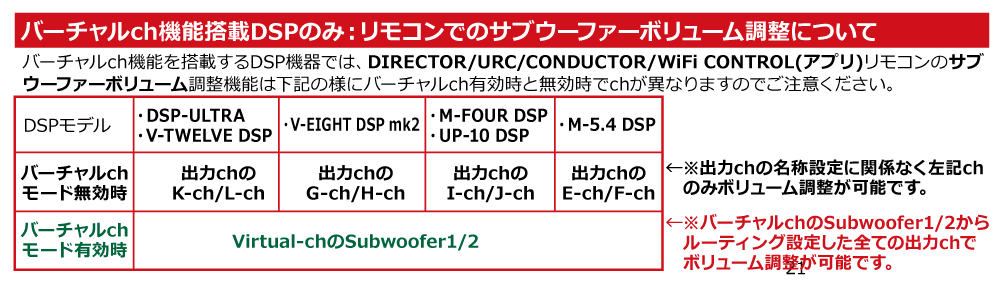

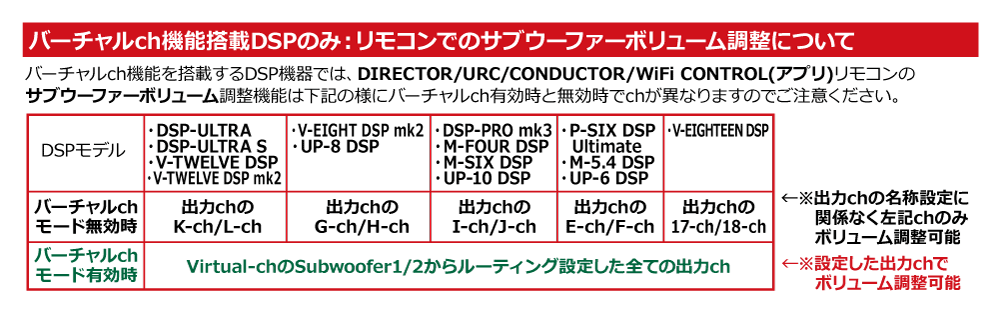

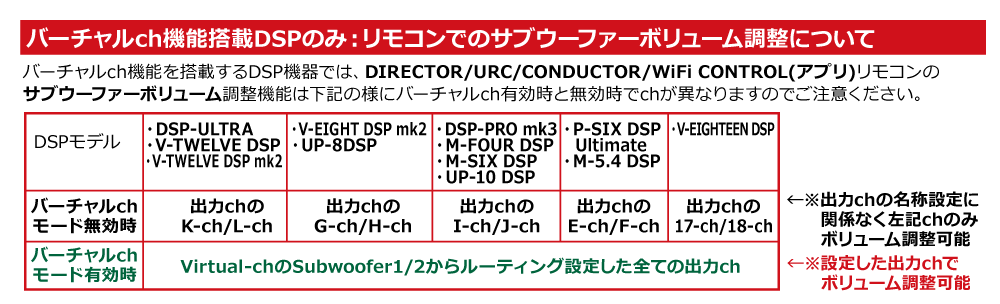

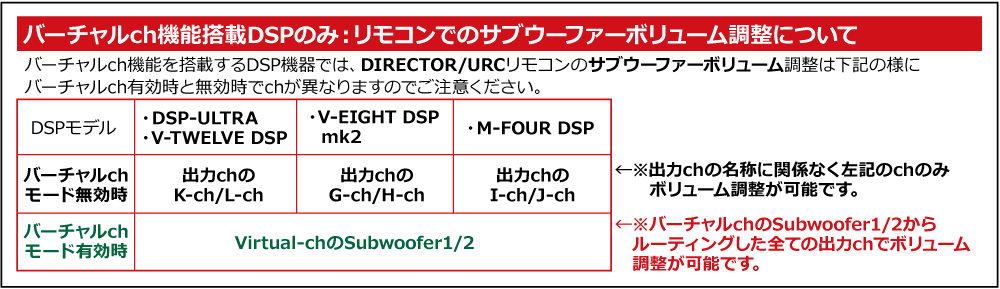

BRAX DSP HELIX DSP ULTRA.S DSP ULTRA DSP PRO MK3 DSP.3S DSP.3 DSP MINI MKII DSP MINI P-SIX DSP ULTIMATE V-EIGHTEEN DSP V-EIGHT DSP MKII V-TWELVEDSPMKII V-TWELVE DSP M-FOUR DSP M-SIX DSP MATCH M 5.4DSP M 5DSP MKII UP 10 DSP UP 8 DSP UP 6 DSP	Version-5.06.02	Version-3.00 CONDUCTOR	PC-TOOL Verstion-5.XX.XX / DIRECTOR Version-3.00の場合 DIRECTOR の MINI USB が使用出来なくなります。 PCの接続は、DSP本体の MINI USB へ接続してください。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA.S/DSP ULTRA/DSP PRO MK3/P-SIX DSP ULTIMATE V-TWELVE DSP MK2/V-TWELVE DSP V-EIGHT DSP MK2 M-FOUR DSP/M-SIX DSP M-5.4DSP/UP-10DSP/UP-8DSP/UP-6DSP 画像をクリックすると拡大します

適合モデル	PC-TOOL	DIRECTOR / CONDUCTOR	備　　考

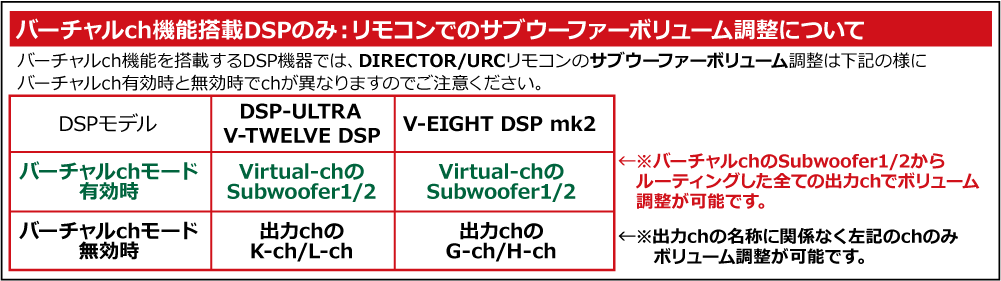

BRAX DSP HELIX DSP ULTRA DSP PRO MK3 DSP.3S DSP.3 DSP MINI MKII DSP MINI P-SIX DSP ULTIMATE V-EIGHT DSP MKII V-TWELVEDSPMKII V-TWELVE DSP M-FOUR DSP M-SIX DSP MATCH M 5.4DSP M 5DSP MKII UP 10 DSP UP 8 DSP	Version-5.01.01	Version-3.00 CONDUCTOR	PC-TOOL Verstion-5.XX.XX / DIRECTOR Version-3.00の場合 DIRECTOR の MINI USB が使用出来なくなります。 PCの接続は、DSP本体の MINI USB へ接続してください。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/DSP PRO MK3/P-SIX DSP ULTIMATE V-TWELVE DSP MK2/V-TWELVE DSP V-EIGHT DSP MK2 M-FOUR DSP/M-SIX DSP M-5.4DSP/UP-10DSP/UP-8DSP 画像をクリックすると拡大します

適合モデル	PC-TOOL / WiFi Cont	DIRECTOR / CONDUCTOR	備　　考
BRAX DSP HELIX DSP ULTRA DSP PRO MK3 DSP.3S DSP.3 DSP MINI MKII DSP MINI P-SIX DSP ULTIMATE V-EIGHT DSP MKII V-TWELVEDSPMKII V-TWELVE DSP M-FOUR DSP M-SIX DSP MATCH M 5.4DSP M 5DSP MKII UP 10 DSP	Version-5.00 WiFi コントロール V1.09	Version-3.00 CONDUCTOR	PC-TOOL Verstion-5.XX.XX / DIRECTOR Version-3.00の場合 DIRECTOR の MINI USB が使用出来なくなります。 PCの接続は、DSP本体の MINI USB へ接続してください。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/DSP PRO MK3/P-SIX DSP ULTIMATE V-TWELVE DSP MK2/V-TWELVE DSP V-EIGHT DSP MK2 M-FOUR DSP/M-SIX DSP M-5.4DSP/UP-10DSP/UP-8DSP 画像をクリックすると拡大します

ATF-PC TOOL Version-4
（注意）DIRECTOR ファームウエアを更新する場合、必ず古いバージョンをアンインストール（削除）してから
新しいバージョンをインストールしてください。上書きの更新は動作の保証対象外になります。

適合モデル	PC-TOOL / WiFi Cont	DIRECTOR / CONDUCTOR	備　　考

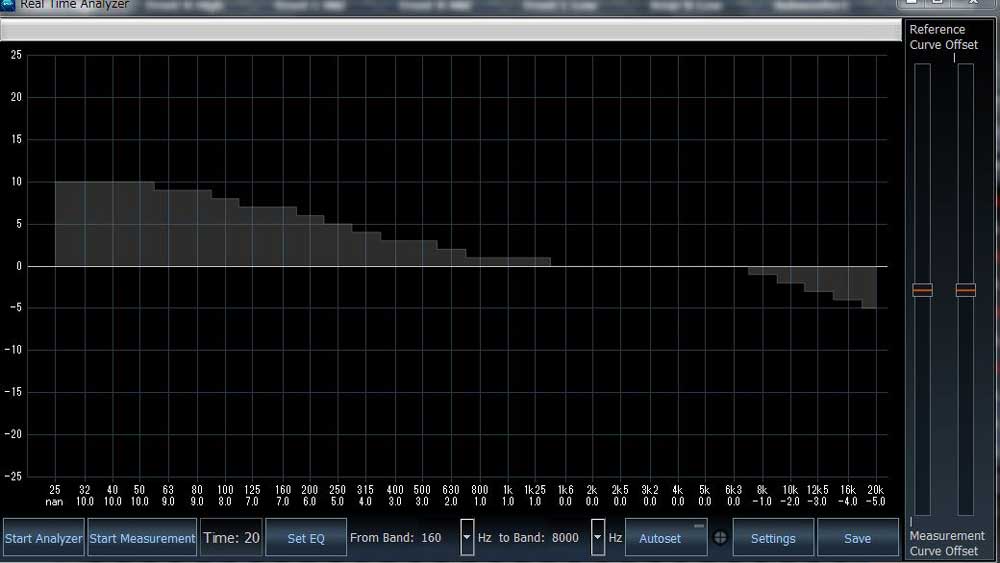

BRAX DSP HELIX DSP ULTRA DSP MINI MKII DSP MINI DSP.3S DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP MKII V-TWELVE DSP M-FOUR DSP M-SIX DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5.4DSP M 5DSP MKII M 5DSP UP 7 BMW UP 7 DSP UP 10 DSP	Version-4.80b タイムアライメントの 自動調整が可能になりました （別売 MTK-1が必要） PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.07	Version-2.11 Version-1.77 コプロセッサー搭載モデルは Version-2.11 それ以外のモデルは Version-1.77 CONDUCTORは コプロセッサー搭載モデルに 使用できます。	DIRECTOR Version-1.77 / 2.11 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 DIRECTOR Version-2.11 は、 PC-TOOL Version-4.78a以降を使用してください。 DIRECTOR Version-1.76 は、 PC-TOOL Version-4.52a以降を使用してください。 WiFi コントロールはV1.06は、 PC-TOOL Version-4.75aを使用してください。 CONDUCTORは、コプロセッサー搭載モデルに使用できます。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MKII M-FOUR DSP/M-SIX DSP/MATCH UP-10DSP 画像をクリックすると拡大します HELIX M-SIX DSPは、HELIX M-FOUR DSPと同じ仕様です。
BRAX DSP HELIX DSP ULTRA DSP MINI MKII DSP MINI DSP.3S DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP M-FOUR DSP M-SIX DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5.4DSP M 5DSP MKII M 5DSP UP 7 BMW UP 7 DSP UP 10 DSP	Version-4.78a タイムアライメントの 自動調整が可能になりました （別売 MTK-1が必要） PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.06	Version-2.10 Version-1.77 コプロセッサー搭載モデルは Version-2.10 それ以外のモデルは Version-1.77 CONDUCTORは コプロセッサー搭載モデルに 使用できます。	DIRECTOR Version-1.77 / 2.10 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 DIRECTOR Version-2.10 は、 PC-TOOL Version-4.78a以降を使用してください。 DIRECTOR Version-1.76 は、 PC-TOOL Version-4.52a以降を使用してください。 WiFi コントロールはV1.06は、 PC-TOOL Version-4.75aを使用してください。 CONDUCTORは、コプロセッサー搭載モデルに使用できます。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MK2 M-FOUR DSP/M-SIX DSP/MATCH UP-10DSP 画像をクリックすると拡大します HELIX M-SIX DSPは、HELIX M-FOUR DSPと同じ仕様です。
BRAX DSP HELIX DSP ULTRA DSP MINI DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP M-FOUR DSP M-SIX DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5.4DSP M 5DSP MKII M 5DSP UP 7 BMW UP 7 DSP UP 10 DSP	Version-4.77a タイムアライメントの 自動調整が可能になりました （別売 MTK-1が必要） PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.06	Version-2.09 Version-1.76 コプロセッサー搭載モデルは Version-2.09 それ以外のモデルは Version-1.76 CONDUCTORは コプロセッサー搭載モデルに 使用できます。	DIRECTOR Version-1.76 / 2.09 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 DIRECTOR Version-2.09 は、 PC-TOOL Version-4.75a以降を使用してください。 DIRECTOR Version-1.76 は、 PC-TOOL Version-4.52a以降を使用してください。 WiFi コントロールはV1.06は、 PC-TOOL Version-4.75aを使用してください。 CONDUCTORは、コプロセッサー搭載モデルに使用できます。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MKII M-FOUR DSP/M-SIX DSP/MATCH UP-10DSP 画像をクリックすると拡大します HELIX M-SIX DSPは、HELIX M-FOUR DSPと同じ仕様です。
BRAX DSP HELIX DSP ULTRA DSP MINI DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP M-FOUR DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5DSP MKII M 5DSP UP 7 BMW	Version-4.75a タイムアライメントの 自動調整が可能になりました （別売 MTK-1が必要） PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.05	Version-2.08 Version-1.76 コプロセッサー搭載モデルは Version-2.08 それ以外のモデルは Version-1.76 CONDUCTORは コプロセッサー搭載モデルに 使用できます。	DIRECTOR Version-1.76 / 2.08 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 DIRECTOR Version-2.08 は、 PC-TOOL Version-4.75a以降を使用してください。 DIRECTOR Version-1.76 は、 PC-TOOL Version-4.52a以降を使用してください。 WiFi コントロールはV1.05は、 PC-TOOL Version-4.75aを使用してください。 CONDUCTORは、コプロセッサー搭載モデルに使用できます。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MKII/M-FOUR DSP 画像をクリックすると拡大します
BRAX DSP HELIX DSP ULTRA DSP MINI DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP M-FOUR DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5DSP MKII M 5DSP UP 7 BMW	Version-4.73b タイムアライメントの 自動調整が可能になりました （別売 MTK-1が必要） PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.04	Version-2.07 Version-1.76 コプロセッサー搭載モデルは Version-2.07 それ以外のモデルは Version-1.76	コプロセッサーをアップデートする時の 接続不具合を解消する ACO USB-Driver 1.1.0.0 アップしました。本国のPC-TOOL ダウンロード画面より ダウンロードしてください。 DIRECTOR Version-1.76 / 2.07 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 コプロセッサー搭載モデル は、 予め、本体とPCを直接接続しコプロセッサー のアップデートを行う必要があります。 アップデート後、DIRECTOR Version-2.07を介してPCを接続し サウンドセッティングを行います。 詳細は画像をクリックしてください。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MKII/M-FOUR DSP 画像をクリックすると拡大します
BRAX DSP HELIX DSP ULTRA DSP MINI DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5DSP MKII M 5DSP UP 7 BMW	Version-4.72a タイムアライメントの 自動調整が可能になりました （別売 MTK-1が必要） PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.03	Version-2.06 Version-1.76 コプロセッサー搭載モデルは Version-2.06 それ以外のモデルは Version-1.76	コプロセッサーをアップデートする時の 接続不具合を解消する ACO USB-Driver 1.1.0.0 アップしました。本国のPC-TOOL ダウンロード画面より ダウンロードしてください。 DIRECTOR Version-1.76 / 2.06 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 コプロセッサー搭載モデル は、 予め、本体とPCを直接接続しコプロセッサー のアップデートを行う必要があります。 アップデート後、DIRECTOR Version-2.06を介してPCを接続し サウンドセッティングを行います。 詳細は画像をクリックしてください。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MKII 画像をクリックすると拡大します
BRAX DSP HELIX DSP ULTRA DSP MINI DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5DSP MKII M 5DSP UP 7 BMW	Version-4.70a タイムアライメントの 自動調整が可能になりました （別売 MTK-1が必要） PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.03	Version-2.06 Version-1.76 コプロセッサー搭載モデルは Version-2.06 それ以外のモデルは Version-1.76	コプロセッサーをアップデートする時の 接続不具合を解消する ACO USB-Driver 1.1.0.0 アップしました。本国のPC-TOOL ダウンロード画面より ダウンロードしてください。 DIRECTOR Version-1.76 / 2.06 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 コプロセッサー搭載モデル は、 予め、本体とPCを直接接続しコプロセッサー のアップデートを行う必要があります。 アップデート後、DIRECTOR Version-2.06を介してPCを接続し サウンドセッティングを行います。 詳細は画像をクリックしてください。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MKII 画像をクリックすると拡大します
BRAX DSP HELIX DSP ULTRA DSP MINI DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V-EIGHT DSP MKII V-EIGHT DSP V-TWELVE DSP MATCh PP 86DSP PP 82DSP PP 62DSP M 5DSP MKII M 5DSP UP 7 BMW	Version-4.65a HELIX V-TWELVE DSP に対応しました PCはWindows8以降に対応 Windows7以前のPCは 使用できません。 WiFi コントロール V1.02	Version-2.05 Version-1.76 コプロセッサー搭載モデルは Version-2.05 それ以外のモデルは Version-1.76	コプロセッサーをアップデートする時の 接続不具合を解消する ACO USB-Driver 1.1.0.0 アップしました。本国のPC-TOOL ダウンロード画面より ダウンロードしてください。 DIRECTOR Version-1.76 / 2.05 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 コプロセッサー搭載モデル は、 予め、本体とPCを直接接続しコプロセッサー のアップデートを行う必要があります。 アップデート後、DIRECTOR Version-2.05を介してPCを接続し サウンドセッティングを行います。 詳細は画像をクリックしてください。 バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 DSP ULTRA/V-TWELVE DSP/V-EIGHT DSP MKII 画像をクリックすると拡大します
適合モデルは Version-4.52aと同じ	Version-4.60b	Version-2.04 Version-1.76
BRAX DSP HELIX DSP MINI DSP.3 DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V EIGHT DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5DSP MKII M 5DSP UP 7 BMW	Version-4.52a 全モデル レベル調整ステップ 0.1dB に対応しました。 PCはWindows7までに対応しています	Version-2.03 Version-1.76 BRAX DSP HELIX DSP MINI HELIX DSP.3 MATCH M 5DSP MK2 コプロセッサー搭載 モデルに対応しました。	コプロセッサーをアップデートする時の 接続不具合を解消する ACO USB-Driver 1.1.0.0 アップしました。本国のPC-TOOL ダウンロード画面より ダウンロードしてください。 DIRECTOR Version-1.76 / 2.03 のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 コプロセッサー搭載モデル は、 予め、本体とPCを直接接続しコプロセッサー のアップデートを行う必要があります。 アップデート後、DIRECTOR Version-2.03を介してPCを接続し サウンドセッティングを行います。 詳細は画像をクリックしてください。
同上	Version-4.51a	Version-2.02 Version-1.75	コプロセッサーのアップデートの方法はVersion-4.52aと同じです。
同上	Version-4.50a	Version-2.00 Version-1.75	コプロセッサーのアップデートの方法はVersion-4.52aと同じです。

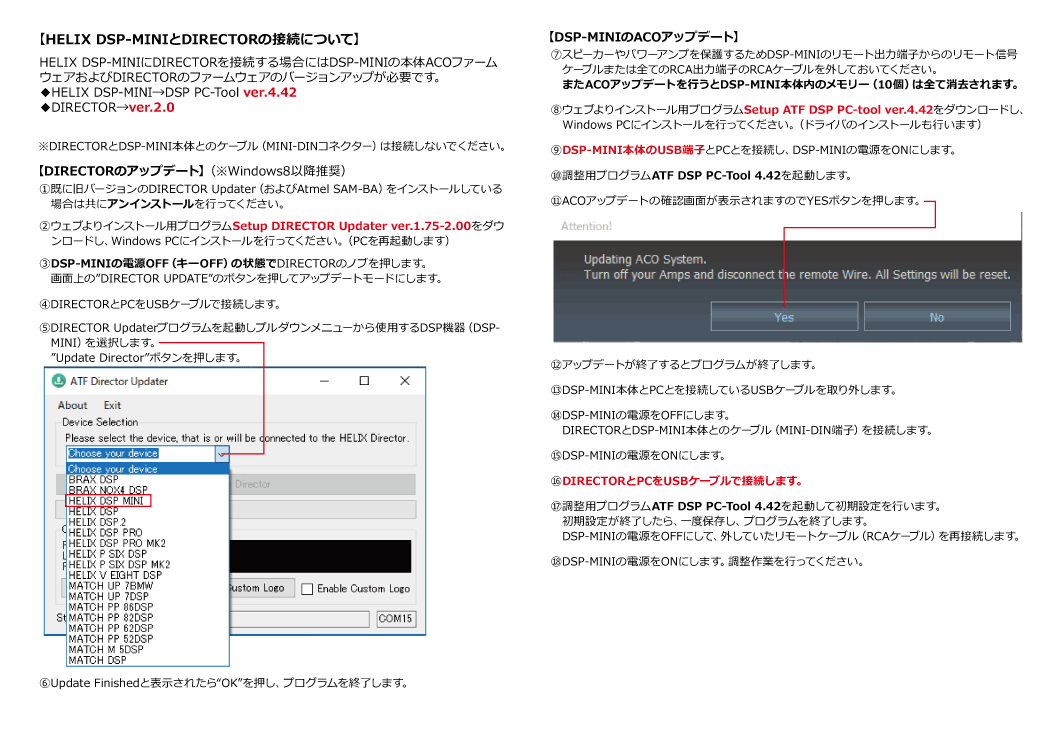

BRAX DSP HELIX DSP MINI DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V EIGHT DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5DSP UP 7 BMW	Version-4.42b HELIX DSP MINI BRAX DSP に対応しました。	Version-2.00 Version-1.75 HELIX DSP MINI BRAX DSP コプロセッサー搭載 モデルに対応しました。	DIRECTOR Version-1.75 / 2.00のアップデートは プルダウンメニューよりプロセッサーのモデルを 選択して行います。 BRAX DSP / HELIX DSP MINI は、 予め、本体とPCを直接接続しコプロセッサー のアップデートを行う必要があります。 アップデート後、DIRECTOR Version-2.00を介してPCを接続し サウンドセッティングを行います。 詳細は画像をクリックしてください。
HELIX DSPMINI DSP.2 DSP DSP PRO MKII DSP PRO P-SIX DSP MKII P-SIX DSP V EIGHT DSP MATCH PP 86DSP PP 82DSP PP 62DSP M 5DSP UP 7 BMW	Version-4.31b 新商品 HELIX DSP MINI に対応しました。	Version-1.73 注：メモリー2が使用禁止の 状態になってます。	DIRECTOR Version-1.73は ATF-PC-TOOL Version-4.20b 以降をご使用ください。 Version-1.70 以降はロゴの変更と 電圧/温度表示の機能が追加されてます。※ ロゴデーター250×40ピクセル 24bit、Bitmap（拡張子 .bmp） （画像をクリック） 電圧/温度表示の機能モデル別一覧 （画像をクリック）

※オリジナルロゴへの書換操作方法は、最新版のDIRECTOR取扱説明書に記載されております。
取扱説明書をご希望の方は、購入店さまから、弊社へ依頼をお願いします。


ATF-PC TOOL Version-3
（注意）DORECTOR ファームウエアを更新する場合、必ず古いバージョンをアンインストール（削除）してから
新しいバージョンをインストールしてください。上書きの更新は動作の保証対象外になります。

適合モデル	ATF PC-TOOL	DIRECTOR ファームウエア	備　考

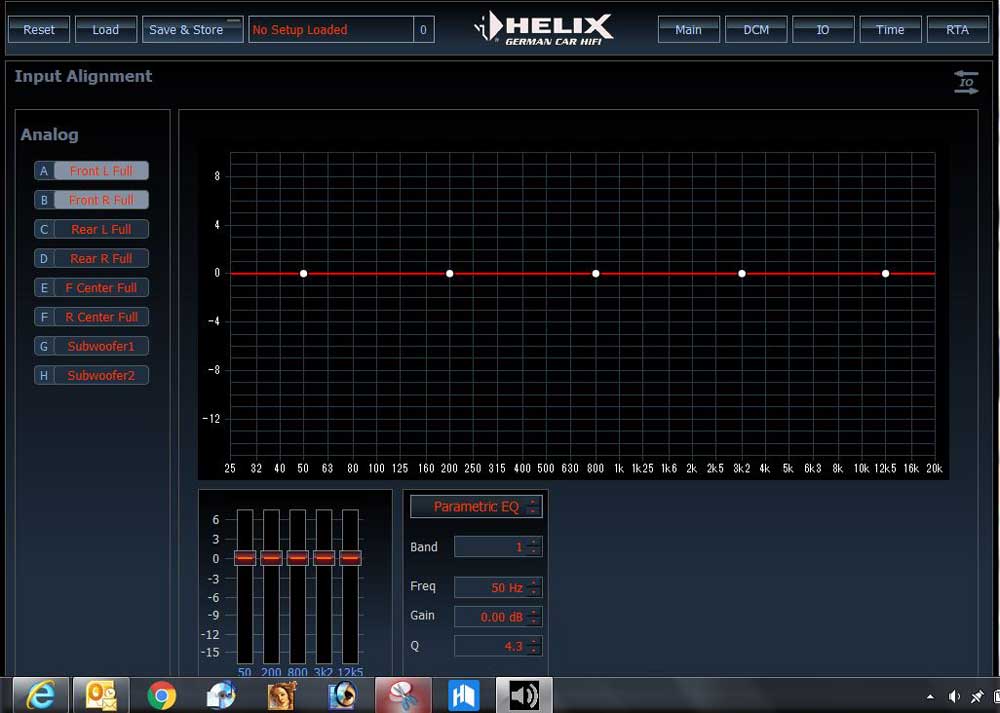

HELIX DSP HELIX DSP PRO HELIX P-SIX DSP MKII HELIX P-SIX DSP HELIX V EIGHT DSP MATCH DSP MATCH PP52DSP MATCH PP62DSP MATCH PP82DSP MATCH M5DSP	Version-3.40a	Version-1.40	ATF-PC-TOOL Version-3.40a は DIRECTOR Version-1.40 を ご使用ください。 MATCH DSP / MATCH PP52DSPは ATF-PC TOOL Version-4に対応しておりません。 必ず、Version-3.40aをご使用ください。

ATF-PC TOOL Version-2

適合モデル	ATF PC-TOOL	DIRECTOR ファームウエア	備　考
HELIX DSP HELIX PP50DSP HELIX C-DSP HELIX P-DSP MATCH DSP MATCH PP52DSP MATCH PP82DSP	Version-2.93	ATF PC-TOOL V2.93は DIRECTORに対応してません	HELIX PP50DSP / C-DSP / P-DSPは ATF-PC TOOL Version-3に対応しておりません。 必ず、Version-2.93をご使用ください。

---

USB HD AUDIO MODULE アップデーター



USB HD AUDIO MODULE のアップデーターが公開されています。
オーディオテックフィッシャー社の Web よりダウンロード後、
USB HD AUDIO MODULEのアップデートが行えます。
アップデーターは、BRAX/HELIX/MATCH 共通です。


ダウンロードは説明書内のアドレス、または、こちら　から行えます。
アップデートの方法は説明書を熟読して行ってください。

アップデート説明書


注意：アップデート説明書内の操作 5）の10秒待ちは厳守です。

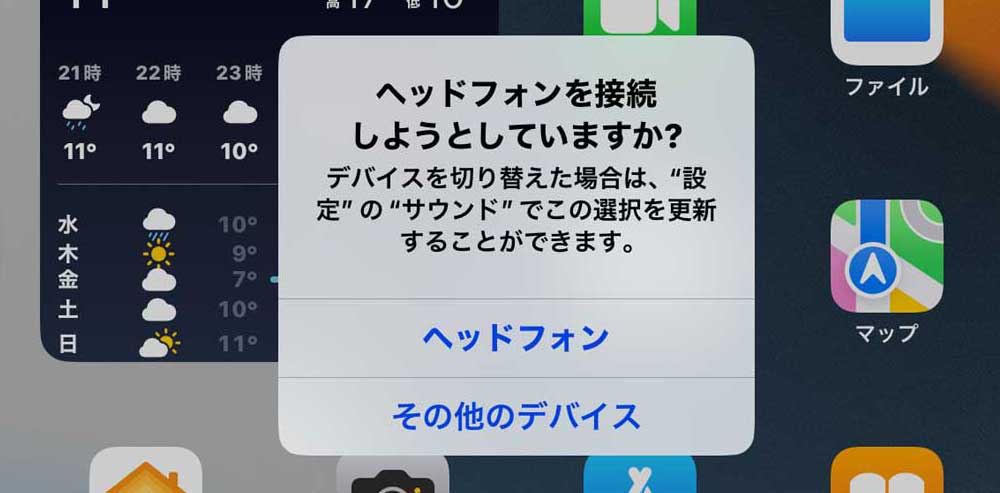

アップデート終了後 iPad を接続すると、次の様な選択画面が出てきます。
この場合ヘッドホンを選んでください。

画像をクリックすると拡大します
