MADE IN GERMANY
CORE-SERIES
CORE-SERIESは、ETON独自の革新的な設計思想と厳選された
高品質素材により誕生した新世代のハイエンドアンプスピーカー。
ETON社創立35周年記念モデルです。
CORE-S3
16cm 3WAYハイエンドセパレート |
CORE-S2
16cm 2WAYハイエンドセパレート |
CORE-80
8cm ハイエンドミッドレンジ |
CORE-A2
138W×2ch ハイエンドパワーアンプ |
グリル＆リング
|
EISA Best Product 2019-2020の栄冠に選ばれました！
ETON CORE S3 Auto Sound Web Grand Prix 2019の栄冠に選ばれました！
アワードを獲得した内容は左ロゴをクリック
『Auto Sound Web Grand Prix 2019：Silver Award獲得イートン CORE-S3スピーカーの魅力を語る』はこちら
ETON CORE A2 Auto Sound Web Grand Prix 2018の栄冠に選ばれました！
アワードを獲得した内容はロゴをクリック
ETON CORE S2 Auto Sound Web Grand Prix 2018の栄冠に選ばれました！
アワードを獲得した内容はロゴをクリック
CORE-S3 16cm 3WAYハイエンドセパレート 希望小売価格 825,000円（税抜価格 750,000円）
CORE-3S は、先に発売された CORE-S2 ハイエンド2WAYセパレートセットと
CORE-80 ハイエンドミッドレンジを1パッケージ化した
ハイエンド3WAYセパレートセットです。
ツィーターユニットにはケロナイト加工マグネシウム振動板、シルク製エッジ、
特許RCFS技術によるバックチャンバー構造、ネオジウムマグネットの磁気回路を採用。
ミッドレンジ、ミッドバスユニットには陽極酸化被膜加工マグネシウム振動板、シルク製センターキャップ、
大型ネオジウムマグネットの磁気回路、新デザインのアルミニウムダイキャスト製フレームを採用しました。
ETONならではの艶やかでナチュラルな高品位サウンドを実現しています。
CORE-S3 主な仕様
| ツィーター |
28mmマグネシウムドーム |
| ミッドレンジ |
8cmマグネシウムコーン（CORE-80） |
| ミッドバス |
16cmマグネシウムコーン |
| 周波数特性 |
40Hz〜35kHz |
| 能率 |
88dB |
| TW HP 推奨クロスオーバー |
2.0〜3.5KHz （12dB/oct 以上のスロープ） |
| MID LP 推奨クロスオーバー |
3〜8KHz （12dB/oct 以上のスロープ） |
| MID HP 推奨クロスオーバー |
300〜800Hz （12dB/oct 以上のスロープ） |
| MID 推奨エンクロージャー容積 |
0.5〜0.9 Liter |
| インピーダンス |
8Ω/ツィーター |
| 4Ω/ミッドレンジ、ミッドバス |
|
| 定格/最大入力 |
90W/140W |
| 最低共振周波数 |
650Hz（ツィーター） |
| 114Hz（ミッドレンジ） |
|
| 57Hz（ミッドバス） |
|
| マグネット |
ネオジウム/ツィーター |
| 大型ネオジウム/ミッドレンジ、ミッドバス |
|
| バッフル開口寸法 |
51mm/ツィーター |
| 77mm/ミッドレンジ |
|
| 146mm/ミッドバス |
|
| フレーム外径寸法 |
59mm/ツィーター |
| 94mm/ミッドレンジ |
|
| 165mm/ミッドバス |
|
| 埋込寸法 |
34mm/ツィーター |
| 42mm/ミッドレンジ |
|
| 79.5mm/ミッドバス |
|
| グリル＆リング |
CG-28 / GR-8HG / GR-16HG |
| パッシブネットワーク |
無し |

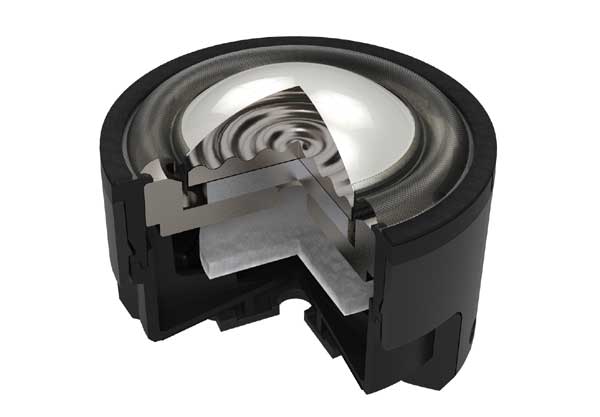

28mmマグネシウムドームツィーター

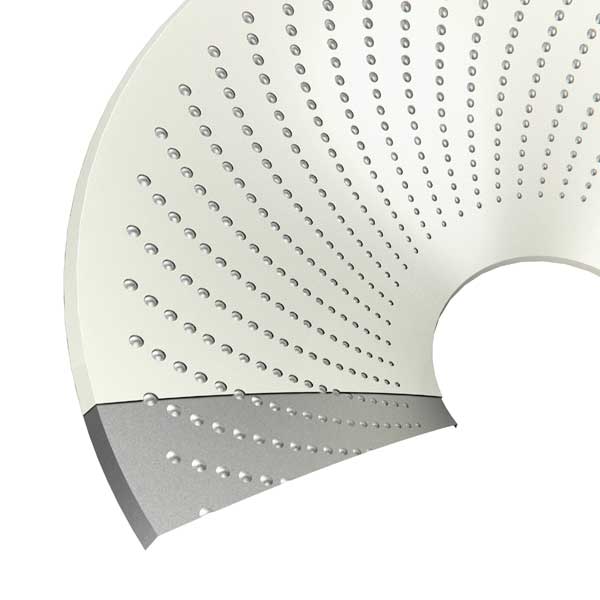

陽極酸化被膜加工マグネシウムコーン

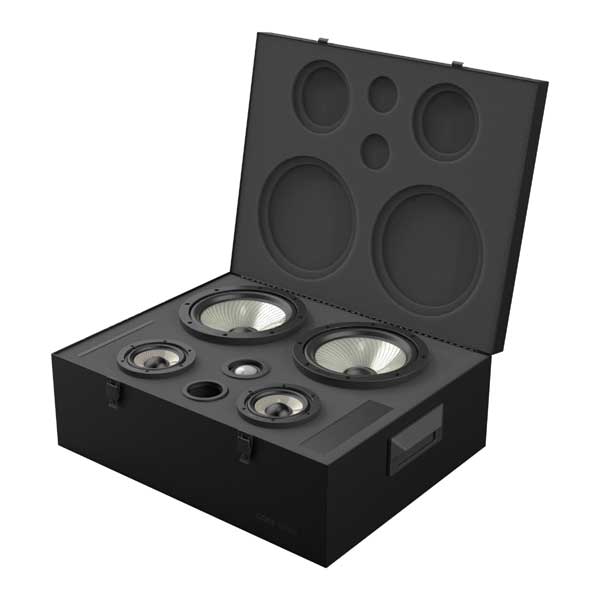

CORE-S3 パッケージ
CORE-S2 16cm 2WAYハイエンドセパレート 希望小売価格 605,000円（税抜価格 550,000円）
CORE-SERIESは、ETON独自の革新的な設計思想と厳選された高品質素材により誕生した新世代のハイエンドモデルです。
CORE-S2ツィーターユニットにはケロナイト加工マグネシウム振動板、シルク製エッジ、
特許RCFS技術によるバックチャンバー構造、ネオジウムマグネットの磁気回路を採用。
ミッドバスユニットには陽極酸化被膜加工マグネシウム振動板、シルク製センターキャップ、
大型ネオジウムマグネットの磁気回路、新デザインのアルミニウムダイキャスト製フレームを採用しました。
ETONならではの艶やかでナチュラルな高品位サウンドを実現しています。

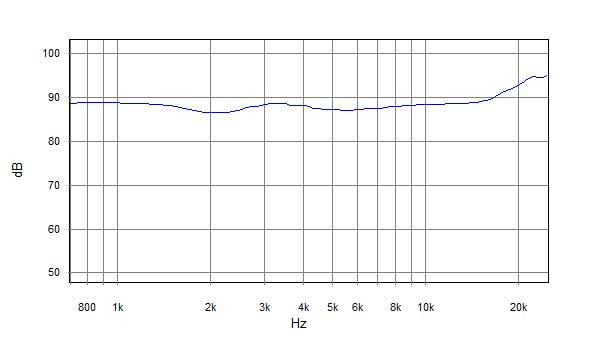

| ツィーター 周波数特性図 |

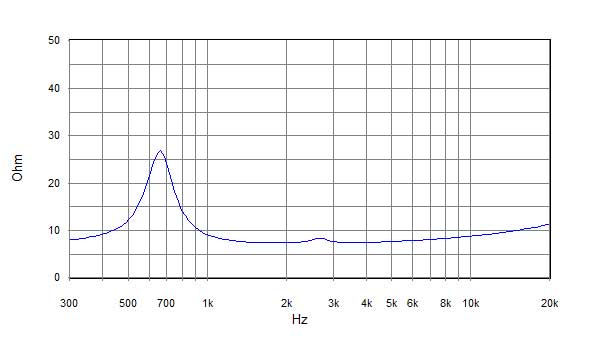

ツィーター インピーダンス特性図 |
|
|

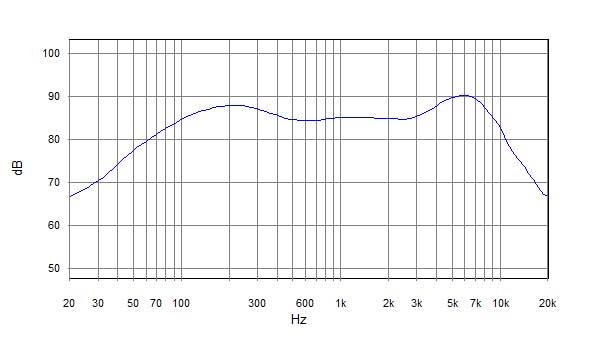

| ミッドバス 周波数特性図 |

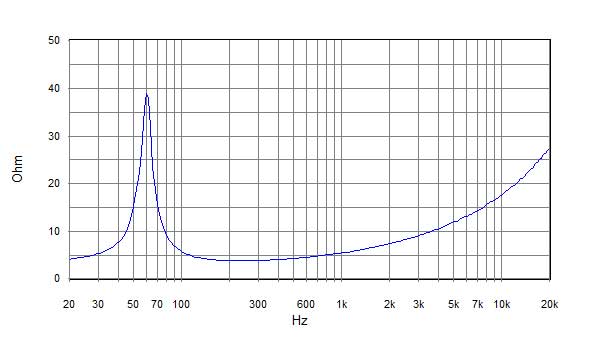

ミッドバス インピーダンス特性図 |
|
|
CORE-S2 主な仕様
| ツィーター |
28mmマグネシウムドーム |
| ミッドバス |
16cmマグネシウムコーン |
| 周波数特性 |
40Hz〜35kHz |
| 能率 |
88dB |
| HP 推奨クロスオーバー周波数 |
2.0〜3.5KHz （12dB/oct 以上のスロープ） |
| LP 推奨クロスオーバー周波数 |
2.0〜3.0KHz （12dB/oct 以上のスロープ） |
| インピーダンス |
8Ω/ツィーター |
| 4Ω/ミッドバス |
|
| 定格/最大入力 |
90W/140W |
| 最低共振周波数 |
57Hz（ミッドバス） |
| 650Hz（ツィーター） |
|
| マグネット |
ネオジウム/ツィーター |
| 大型ネオジウム/ミッドバス |
|
| バッフル開口寸法 |
51mm/ツィーター |
| 146mm/ミッドバス |
|
| フレーム外径寸法 |
59mm/ツィーター |
| 165mm/ミッドバス |
|
| 埋込寸法 |
34mm/ツィーター |
| 79.5mm/ミッドバス |
|
| グリル＆リング |
CG-28 / GR-16HG |
| パッシブネットワーク |
無し |
| ミッドレンジ（3WAY用） |
CORE-80 |
28mmマグネシウムドームツィーター

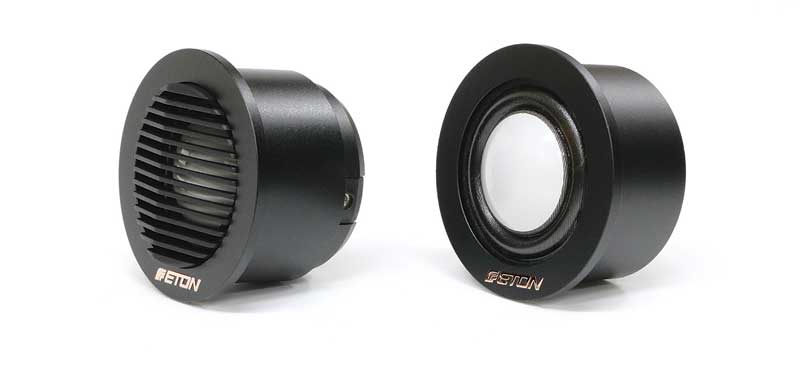

埋込マウント

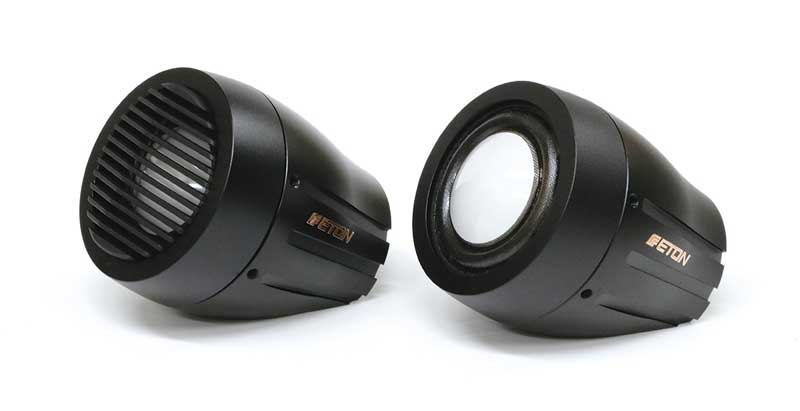

据置マウント

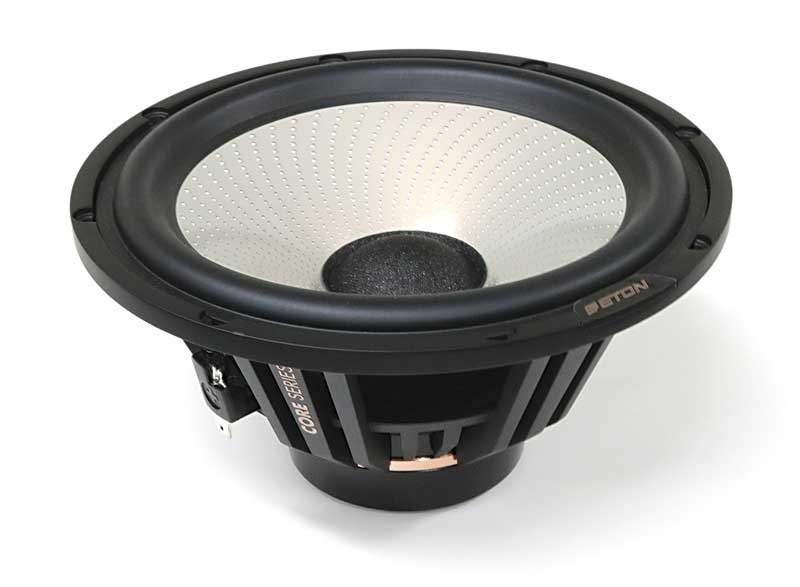

16cm陽極酸化被膜加工マグネシウムコーンミッドバス

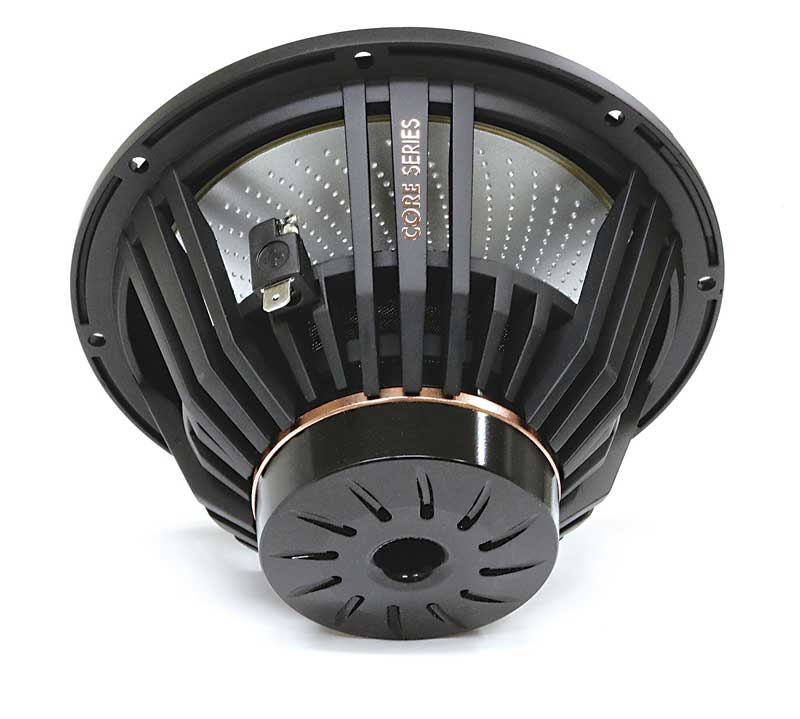

大型ネオジウムマグネット 大型センターホール
CORE-80 8cm ハイエンドミッドレンジ 希望小売価格 220,000円（税抜価格 200,000円）
CORE-80は、CORE-S2 2way セパレートセットの中域専用モデルとして開発されました。
CORE-80を追加することで、CORE-S2 2way が CORE 3way システムへとアップグレードできます。
CORE-S2 2way との音のつながりを重視し、ミッドレンジには陽極酸化被膜加工マグネシウム振動板、
シルク製センターキャップ、大型ネオジウムマグネットの磁気回路、
新デザインのアルミニウムダイキャスト製フレームを採用しました。
ETONならではの艶やかでナチュラルな高品位サウンドを実現しています。

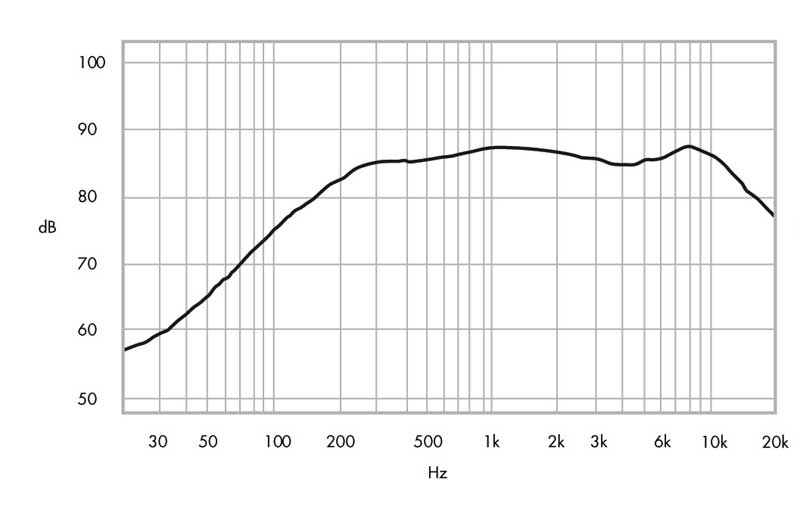

| 周波数特性図 |

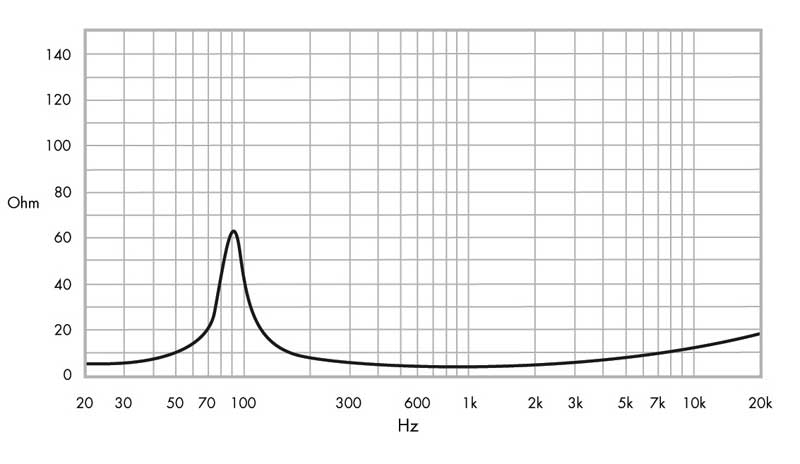

インピーダンス特性図 |
|
|
CORE-80 主な仕様
| ユニット |
8cmマグネシウムコーン |
| 周波数特性 |
113Hz〜10kHz |
| 能率 |
86dB |
| HP 推奨クロスオーバー周波数 |
300〜800Hz （12dB/oct 以上のスロープ） |
| LP 推奨クロスオーバー周波数 |
3〜8KHz （12dB/oct 以上のスロープ） |
| インピーダンス |
4Ω |
| 最大入力 |
40W |
| 最低共振周波数 |
113Hz |
| マグネット |
ネオジウム |
| 推奨エンクロージャー容積 |
0.5〜0.9 Liter |
| バッフル開口寸法 |
77mm |
| フレーム外径寸法 |
94mm |
| 埋込寸法 |
42mm |
| グリル＆リング |
GR-8HG |

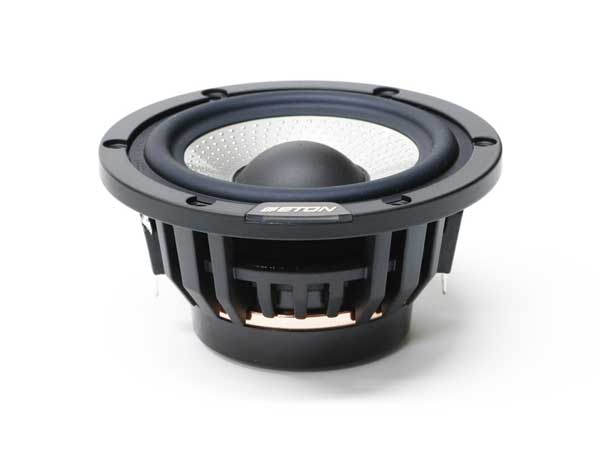

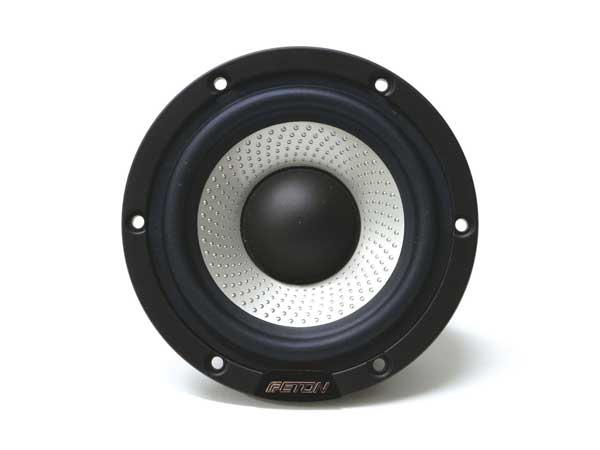

8cmマグネシウムミッドレンジ

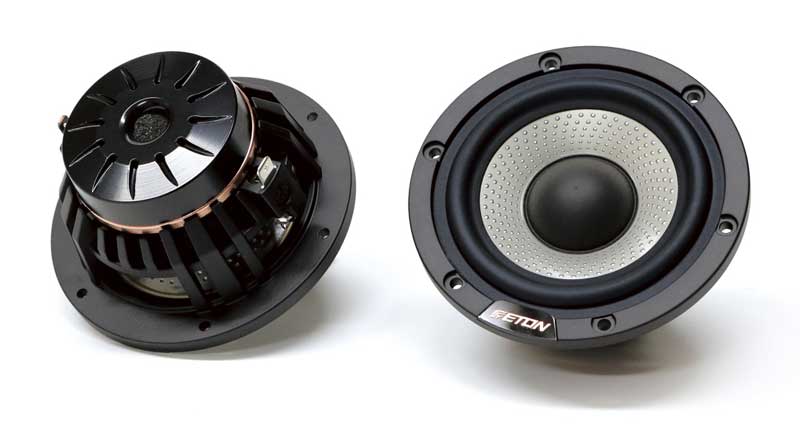

8cm陽極酸化被膜加工マグネシウムコーンミッドバス

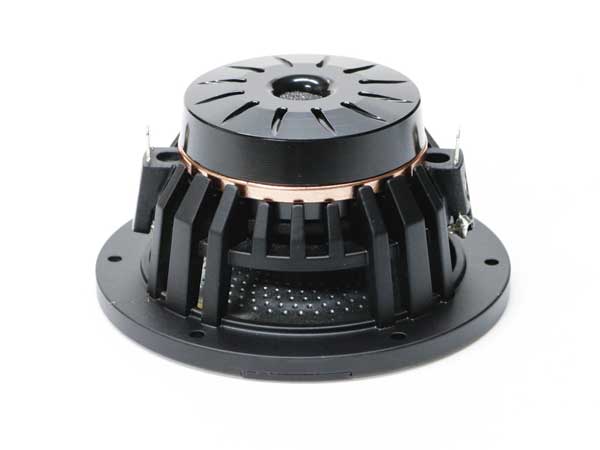

ネオジウムマグネット センターホール

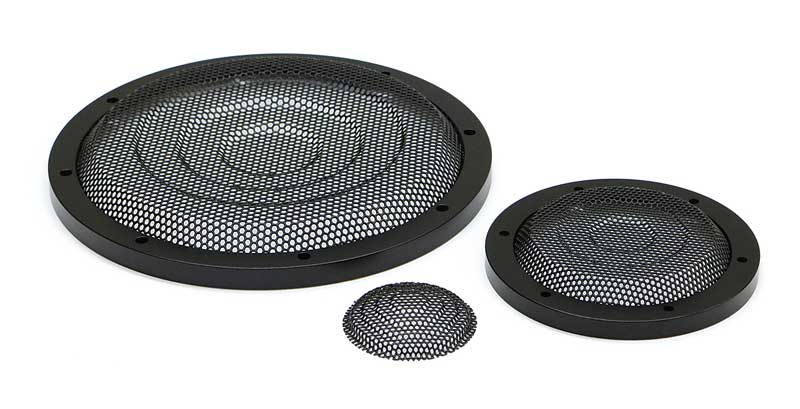

CORE グリル＆リング
CORE Series 用に専用設計されたグリル＆リング。
CG-28 は28mmツィーター用のグリル、ツィーター付属のマウントと組み合わせて使用します。
GR-8HG は8cm ミッドレンジ用グリル＆リング、GR-16HG は16cm ミッドバス用グリル＆リング、
リングはアルミダイキャスト製の剛性の高く振動を抑える効果があります。
グリルは制振鋼板を独自のデザインにプレスして強度を確保しています。
| CG-28 CORE 28mm ツィーター用グリル 1ペア（2個入） 受注発注品 |
希望小売価格 3,300円（税抜価格
3,000円） |
| GR-8HG CORE 8cm
ミッドレンジ用グリル＆リング 1ペア（2個入） |
希望小売価格 19,800円（税抜価格
18,000円） |
| GR-16HG CORE
16cm ミッドバス用グリル＆リング 1ペア（2個入） |
希望小売価格 30,800円（税抜価格
28,000円） |

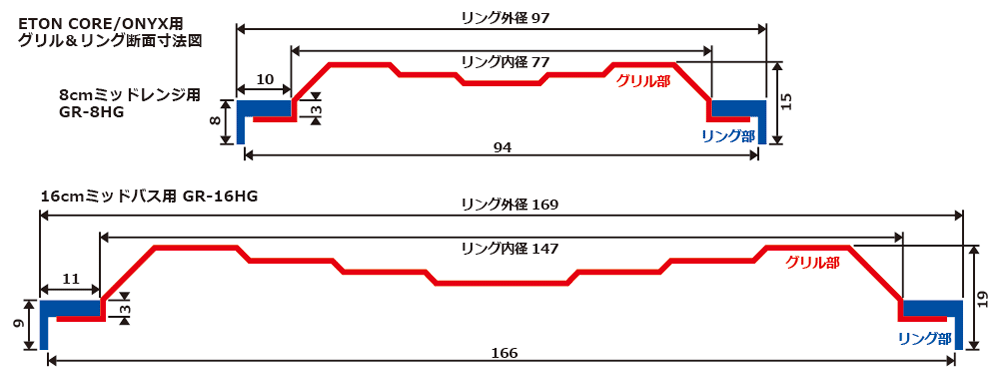

CORE グリル＆リング断面寸法図
（画像をクリックすると拡大します）
CORE-A2 138W×2chハイエンドパワーアンプ 希望小売価格 495,000円（税抜価格 450,000円）
CORE-SERIESは、ETON独自の革新的な設計思想と厳選された高品質素材により誕生した新世代のハイエンドモデルです。
CORE-A2は、長い期間をかけて開発された2chハイエンドパワーアンプです。
信号経路の最短化、各チャンネルのプリントパターンの同一化、強力な電源回路の採用、
アイソレーショントランス、TI社製 L49720オペアンプを採用した高品位な入力回路、
オーディオ専用サンケン社製2SA-2223A/2SC-6145Aパワートランジスターパラレル接続のファイナル段、
各チャンネル独立したゲイン調整回路、高剛生の高級RCA端子、
銅メッキ電源端子、銅メッキスピーカー端子を採用しました。
内部レイアウトは、音質を重視しブロック別に分離させた部品配置を実現しました。
入力部の基板は、ノイズ混入を最小限に抑えるためメイン基板より分離して必要最小限の接続としました。
メイン基板は、電源部とアンプ部に分離、アンプ部はL/Rの音質誤差を抑えるためにパターン形状を同一としました。
電源部は、幅広パターンを採用して内部インピーダンスの上昇を抑える仕様としました。
DC/DCコンバーターのスイッチング回路とプロテクション回路もメイン基板より分離、
電源部、アンプ部へ DC/DCコンバーターのスイッチングノイズの混入を未然に防いでます。
音質劣化の原因になる振動防止も重視しました。パワートランジスターとドライブ段の固定には
高剛生なアルミダイキャスト製のサポートバーを採用しました。また、プリドライバー段には
アルミダイキャスト製のサポートボードを採用、シールド効果もあるためS/N比の向上につながってます。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
この様な贅沢なレイアウトや回路構成により、スピーカーを強力かつ正確に駆動可能となり、
上質で表現力豊かなサウンドを実現しています。
CORE-A2 主な仕様
| チャンネルモード |
1ch/2ch |
| 動作クラス |
AB動作 |
| 出力電力 |
138W×2ch 4Ωステレオ |
| 255W×2ch 2Ωステレオ |
|
| 504W×1ch 4Ωブリッジ |
|
| 周波数特性 |
15〜50KHz |
| 歪み率 |
0.001％以下 |
| SN比 |
92dB以上 |
| ダンピングファクター |
500以上 |
| 入力感度 |
0.5V(500mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| ゲインコントロール |
チャンネル独立 |
| RCA端子 |
高剛生ロングタイプ |
| スピーカー端子 |
銅メッキ端子 |
| 電源端子 |
銅メッキ端子 |
| 動作電源電圧 |
6.5V〜15.5V |
| アイドリング電流 |
2.5A（無信号時） |
| 付属ヒューズ |
MIDI 80A |
| 外形寸法(W×H×D) |
283×55×250(mm) |
高剛生の高級RCA端子 銅メッキスピーカー端子

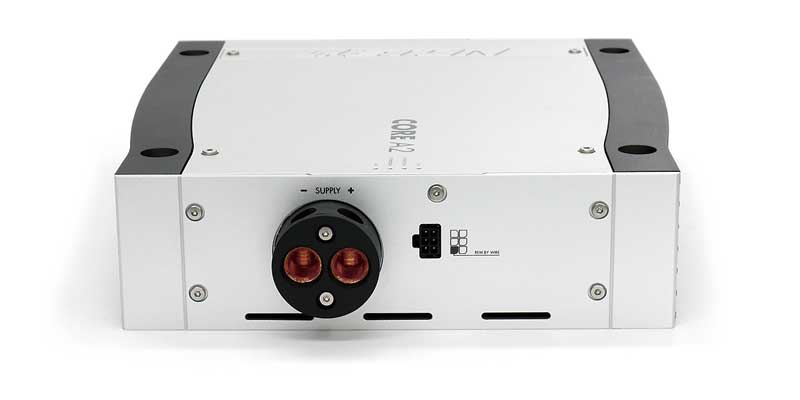

銅メッキ電源端子

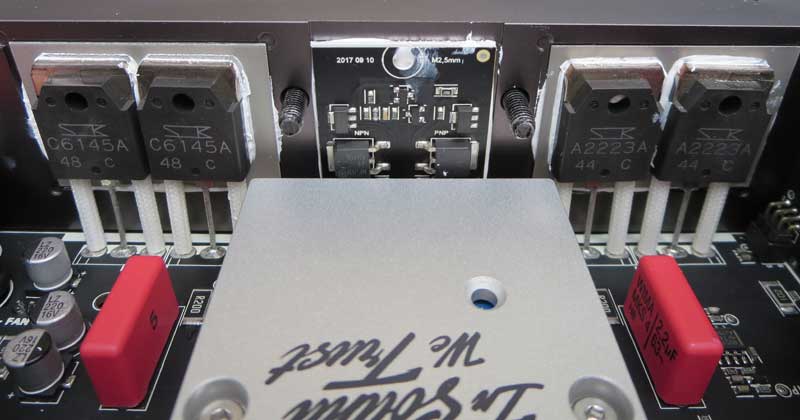

サンケン社製2SA-2223A/2SC-6145Aパワートランジスター

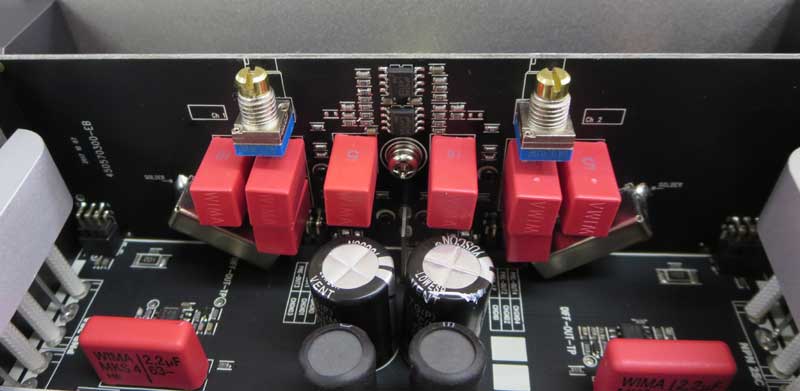

アイソレーショントランス TI社製 L49720オペアンプ

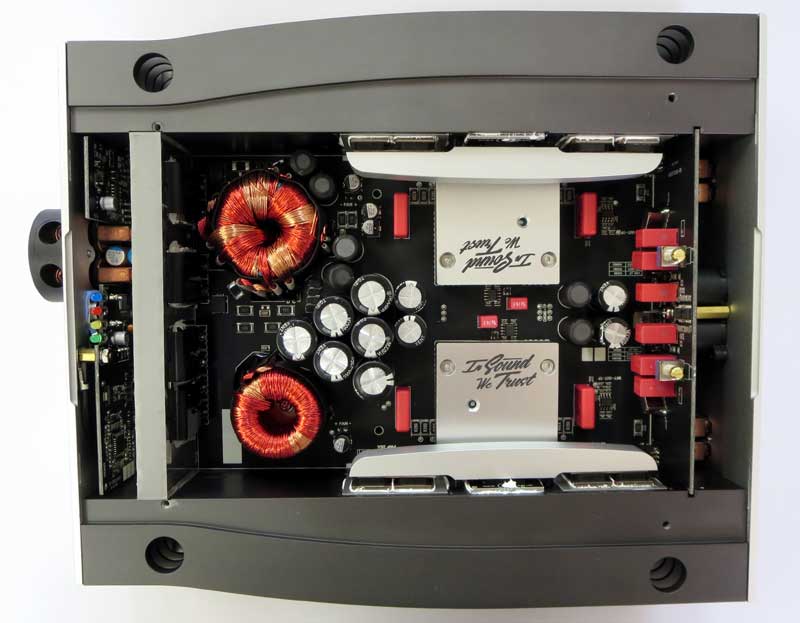

ブロック別に分離されたレイアウト

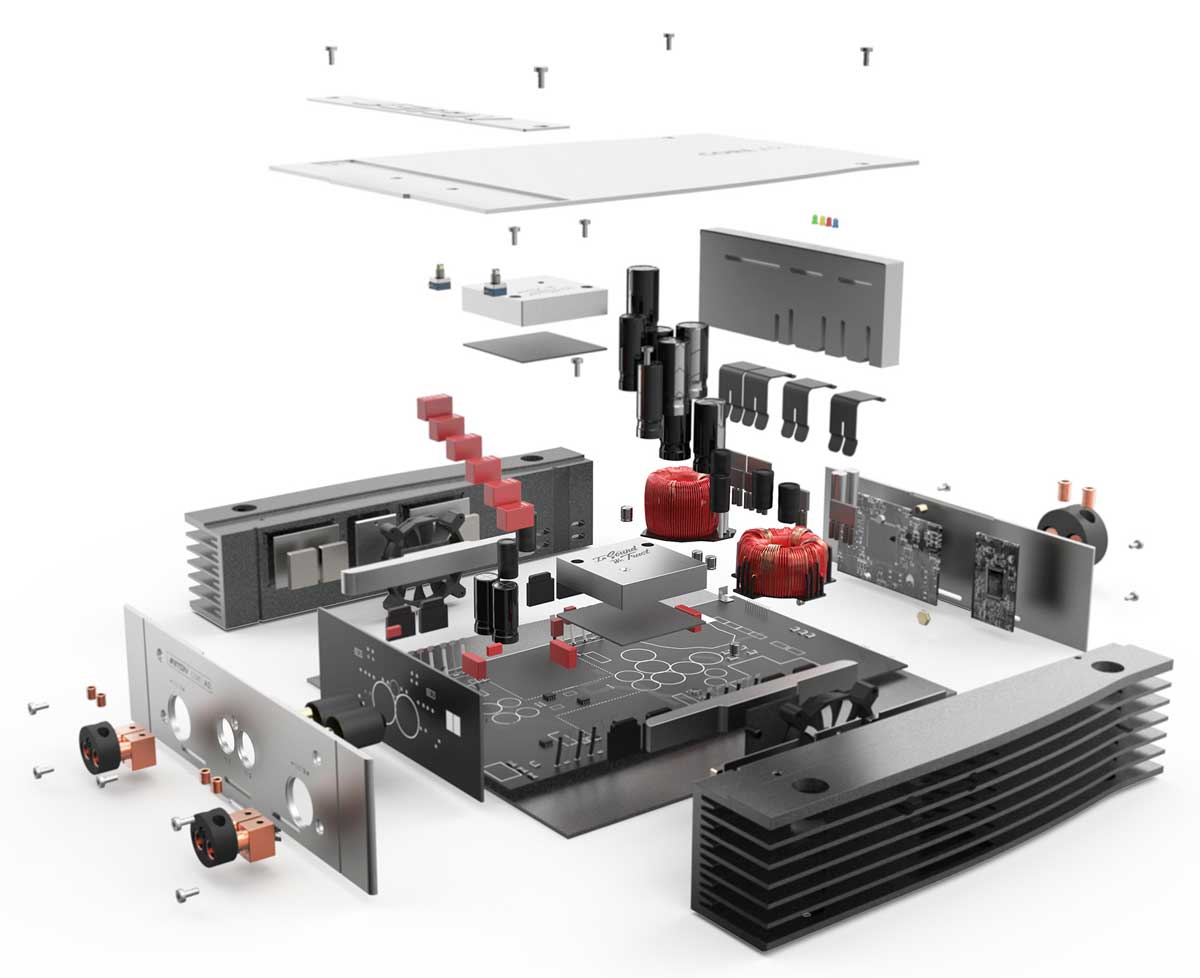

部品レイアウト
画像をクリックすると拡大します
