MADE IN GERMANY
CSR-SERIES

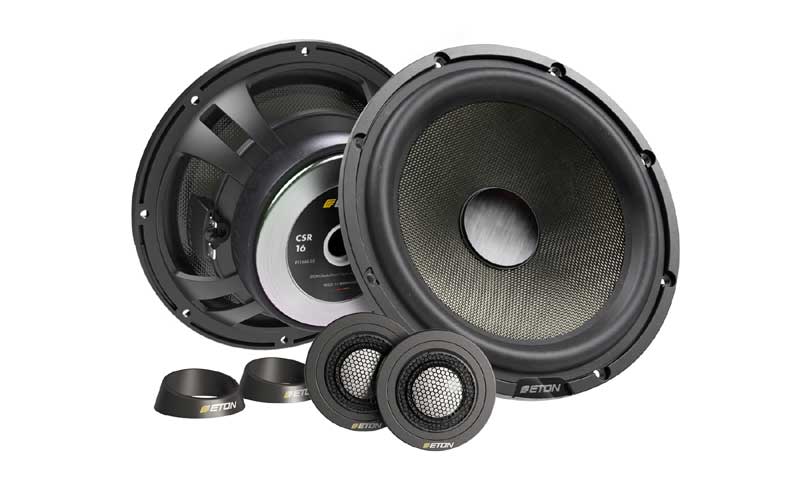

CSR-16はETONの中核モデルとして、上質なサウンドを追求して新開発された16cm2wayセパレートセット。
CSR-16 type-Mはマルチシステム向けのパッシブレスモデルです。さらにRSR-80 8cmミッドレンジと
組み合わせれば3way化が実現します。
CSR-16
16cm 2WAYセパレート |
CSR-16 Type-M
16cm 2WAYパッシブレス |
CSR 2WAY パッシブ
|
RSR-80
8cmミッドレンジ |
MRX-3W
3WAY パッシブ |
ASM-25
アルミ据置マウント |
CSR-SERIES
ツィーターユニットは新開発のセラミック加工を施した25mmアルミドーム振動板、強力ネオジウム
マグネットによる磁気回路を採用。また取付性に優れた埋込・据置マウントを付属しています。
セラミック振動板ならではの高品位で自然な音質と広帯域特性を実現しています。
16cmミッドバスユニットは軽量かつ剛性の高い新開発CRG（Carbon-Rohacell-Glass fiber）コーン振動板を採用しました。
新開発の硬質クローズドセル発泡材をカーボン繊維とファイバーによりサンドイッチ構造としたCRGコーンは,
スピード感と解像度を大幅に向上させた高音質を実現しています。
また強力フェライトマグネットによる磁気回路、不要な振動を抑えた防振構造アルミダイキャストフレーム、
ファストン接続端子を採用。背圧を効果的に処理する大口径センターホールを装備しました。
埋込寸法66.4mmの薄型設計とすることで取付性を向上させています。
新設計の2wayパッシブネットワークは音響専用のコイル、コンデンサーを採用。
パーツ間の悪影響の無い様に肉厚基板上に配置しています。
スロープ特性はハイパス12dB/oct、ローパス6dB・12dB/oct切替式、
クロスオーバー周波数は2.4kHzを採用しています。
またツィーターのアッテネーションは-3.0/0/+3.0dBの3段階から調整可能です。
（パッシブネットワークはCSR-16のみ付属しています）
CSR-16 16cm 2WAYセパレートセット 希望小売価格 132,000円（税抜価格 120,000円）
CSR-16 type-M 16cm 2WAYセパレートパッシブレスセット 希望小売価格 121,000円（税抜価格 110,000円）
（マルチシステム用）
CSR-16 type-Mをマルチシステムで使用の場合
ツィーターのハイパスは4.0KHz以上、スロープ12dB/oct以上で設定してください。
上記条件より下の設定で使用するとツィーターが損傷するおそれがあります。
CSR-16/CSR-16 type-M 主な仕様
| ツィーター |
25mmセラミックコーティングアルミドーム |
| ミッドバス |
160mmCRGファイバーコーン |
| 周波数特性 |
50Hz〜24kHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
2.4KHz (type-Mを除く) |
| インピーダンス |
4Ω/ツィーター |
| 4Ω/ミッドバス |
|
| 定格/最大入力 |
70W/120W |
| 最低共振周波数 |
64Hz |
| ミッドバス 入力端子プラス |
205ファストン端子 |
| ミッドバス 入力端子マイナス |
110ファストン端子 |
| バッフル開口寸法 |
44mm/ツィーター |
| 147mm/ミッドバス |
|
| フレーム外径寸法 |
49mm/ツィーター |
| 165.5mm/ミッドバス |
|
| 埋込寸法 |
15mm/ツィーター |
| 66.4mm/ミッドバス |
|
| パッシブネットワーク |
外径寸法 W66×H37×D121mm (type-Mを除く) |
| スロープ HP:12dB/oct LP:6dB・12dB/oct切替 (type-Mを除く) |
|
| ツィーターアッテネーター -3.0/-0/+3.0dBの3段階 (type-Mを除く) |
|
| その他 |
グリル別売 GR-16 希望小売価格 \6,600（税抜価格\6,000） |

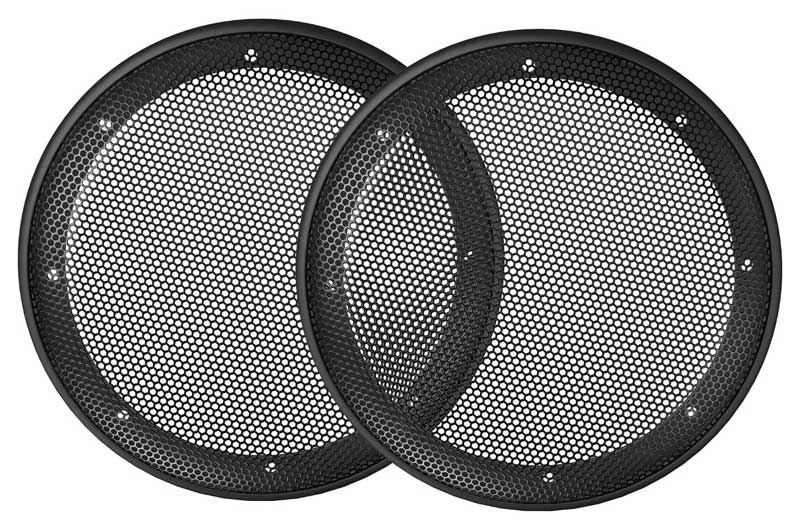

GR-16 16cmグリル 希望小売価格 6,600円（税抜価格 6,000円）
ETON社製16cmユニットであればモデルに関係無く流用が可能です。

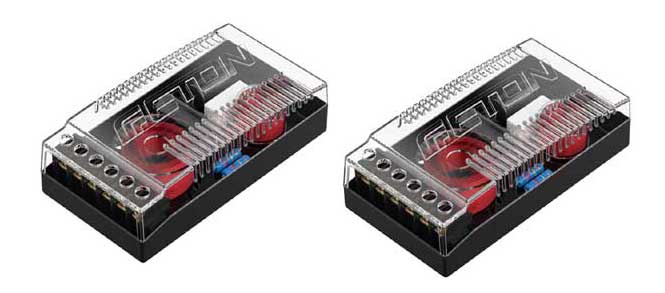

新開発パッシブクロスオーバーネットワーク
希望小売価格 23,100円（税抜価格 21,000円）
新設計の2wayパッシブネットワークは音響専用のコイル、コンデンサーを採用。
パーツ間の悪影響の無い様に肉厚基板上に配置しています。
スロープ特性はハイパス12dB/oct、ローパス6dB・12dB/oct切替式、
クロスオーバー周波数は2.4kHzを採用しています。
またツィーターのアッテネーションは-3.0/0/+3.0dBの3段階から調整可能です。
（パッシブネットワークはCSR-16のみ付属しています）

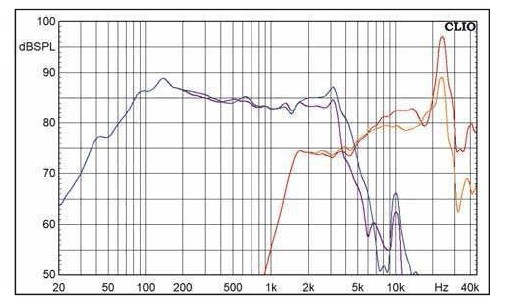

CSR-16 周波数特性図
付属パッシブネットワークを使用時

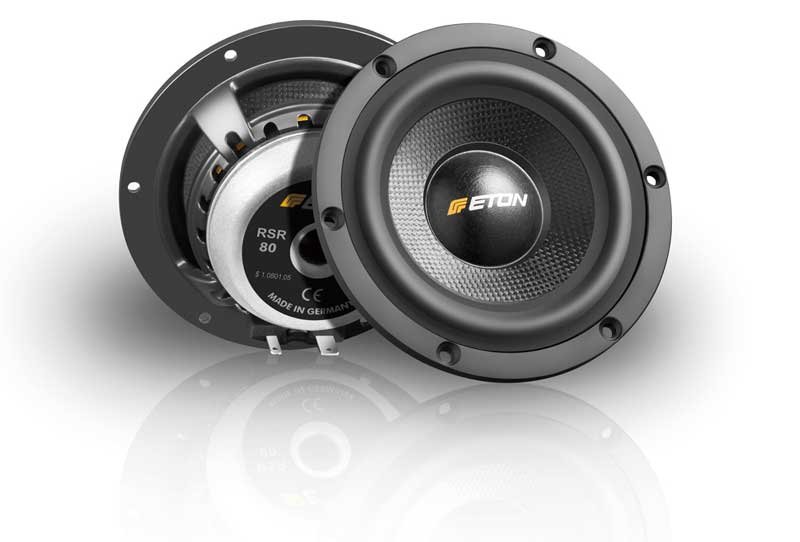

RSR-80
RSR-80は、CSR-16 type-M/MRX-3W と組み合わせて3wayマルチシステムへと発展可能です。
CSR-16ミッドバスと同素材に近いのCRCファイバーコーン振動板、強力ネオジウムマグネットによる
磁気回路、高剛生アルミダイキャストフレームを採用した本格仕様です。
埋込サイズは34mmで推奨エンクロージャー容積0.4〜0.8 Liter と優れた取付製を実現しています。
RSR-80 8cmミッドレンジ 希望小売価格 46,200円（税抜価格 42,000円）
RSR-80 主な仕様
| ユニット |
80mmCRCファイバーコーン |
| 周波数特性 |
116Hz〜10kHz |
| 能率 |
87dB/1m |
| クロスオーバー周波数 |
推奨周波数：ハイパス300〜800Hz、ローパス3K〜8KHz |
| インピーダンス |
4Ω |
| 定格/最大入力 |
20W/40W |
| 最低共振周波数 |
116Hz |
| バッフル開口寸法 |
77mm |
| 埋込寸法 |
34mm |
| フレーム外径寸法 |
94mm |
| グリル外径寸法 |
103mm |
| エンクロージャー容積 |
推奨容積：0.4〜0.8 Liter |
| その他 |
グリル付属 |

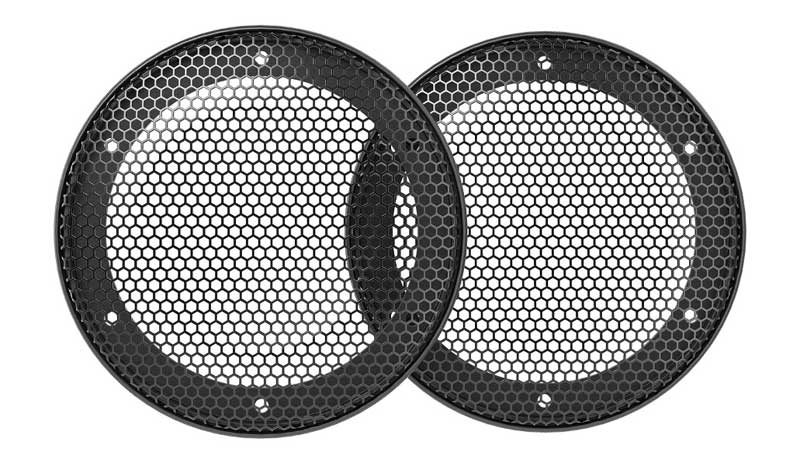

付属グリル

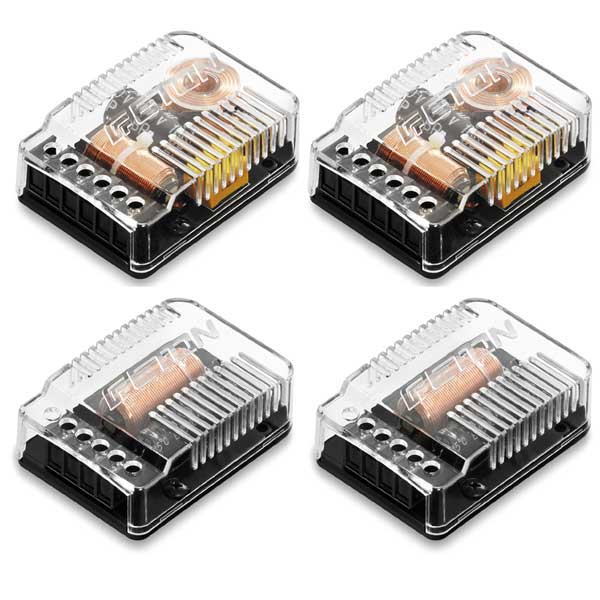

MRX-3W
MRX-3WはMASシリーズの3way化用に設計された3wayパッシブネットワークです。
使用しているコイル、コンデンサーは高音質なオーディオ専用品を採用しています。
ミッドバス用、ミッドレンジ/ツィーター用と別筐体を採用し小型化と高音質を実現しました。
クロスオーバー周波数はツィーター/ミッドレンジ間が5.5KHz、ミッドレンジ/ミッドバス間が
450Hzで設計されています。ツィーターのレベル調整は0dB / -3dBから選択可能です。
MRX-3W 3wayパッシブネットワーク 希望小売価格 27,500円（税抜価格 25,000円）

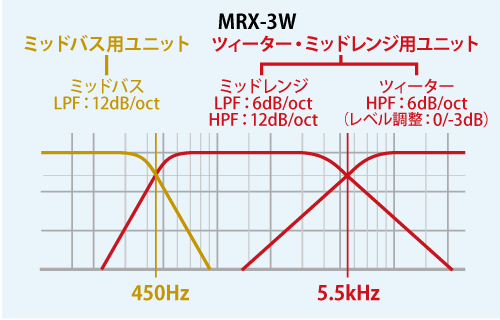

クロスオーバー特性
MRX-3W 主な仕様
| クロスオーバー周波数 |
450Hz / 5.5KHz |
| ツィータースロープ |
ハイパス6dB/oct |
| ミッドレンジスロープ |
ハイパス12dB/oct、ローパス6dB/oct |
| ミッドバススロープ |
ローパス12dB/oct |
| インピーダンス |
4Ω |
| ツィーターアッテネーター |
0dB / -3dB |
| 外形寸法 |
W60×H30×D84(mm) |
ASM-25
ETONの25mmツィーター専用に開発されたアルミニウム製のマウント
埋込用と据置用の2モデルをラインナップしました。
ツィーター本体の振動防止と取付剛生の改善が実現するので高域の解像度アップに効果絶大です。
ETON 25mmドームツィーター全モデルに対応します。
ASM-25 25mmツィーター用アルミ製据置マウント 希望小売価格 19,800円（税抜価格 18,000円）
取付例：ツィーター本体は付属していません
