MADE IN GERMANY

GRAPHIT-SERIES
ONYX-SERIESのコンセプトを継承した新シリーズ、GRAPHIT-SERIESが新登場。
新開発のカーボンフリースサンドイッチコーン振動板を採用しました。
美しい音楽の世界を奏でます。


16cm3wayシステムを構築できる3モデルのラインナップです。
マルチ専用モデルのため、パッシブネットワークの設定はありません。
GRAPHIT-28
28mm ツィーター
GRAPHIT-80
8cm ミッドレンジ
GRAPHIT-16
16cm ミッドバス

GR-8HG
8cm グリル
GR-16HG
16cm グリル

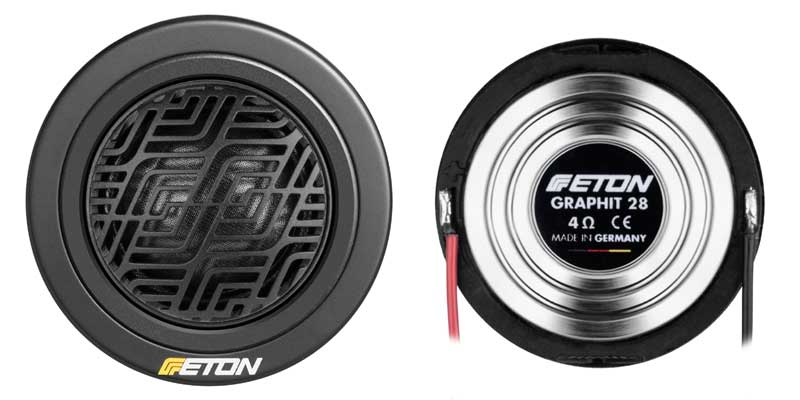

GRAPHIT-28
GRAPHIT-28は ONYX-SERIESのコンセプトを継承した、新開発28mmツィーターユニット。
高域特性の優秀なハンドコーティングシルクドーム振動板とし、強力ネオジウムマグネットを採用しました。

本体ボディーとバックチャンバーは高剛性のダイキャスト製を使用しています。
解像度の高い艶のある音楽性の高いサウンドを実現しました。

GRAPHIT-28 28mm シルクドームツィーター    希望小売価格 66,000円(税抜価格 60,000円)

GRAPHIT-28 主な仕様
ユニット
28mmハンドコーティングシルクドーム
周波数特性
2.4KHz〜22KHz
能率
89dB/1m
推奨クロスオーバー周波数
2WAY時 ハイパス2.5KHz〜3.0KHz以上、12dB/oct以上

3WAY時 ハイパス4.0KHz〜5.0KHz以上、12dB/oct以上
インピーダンス

定格/最大入力
70W/120W
最低共振周波数
620Hz
バッフル開口寸法
44mm(埋込マウント)
フレーム外径寸法
60mm(埋込マウント)
埋込寸法
14mm(埋込マウント)

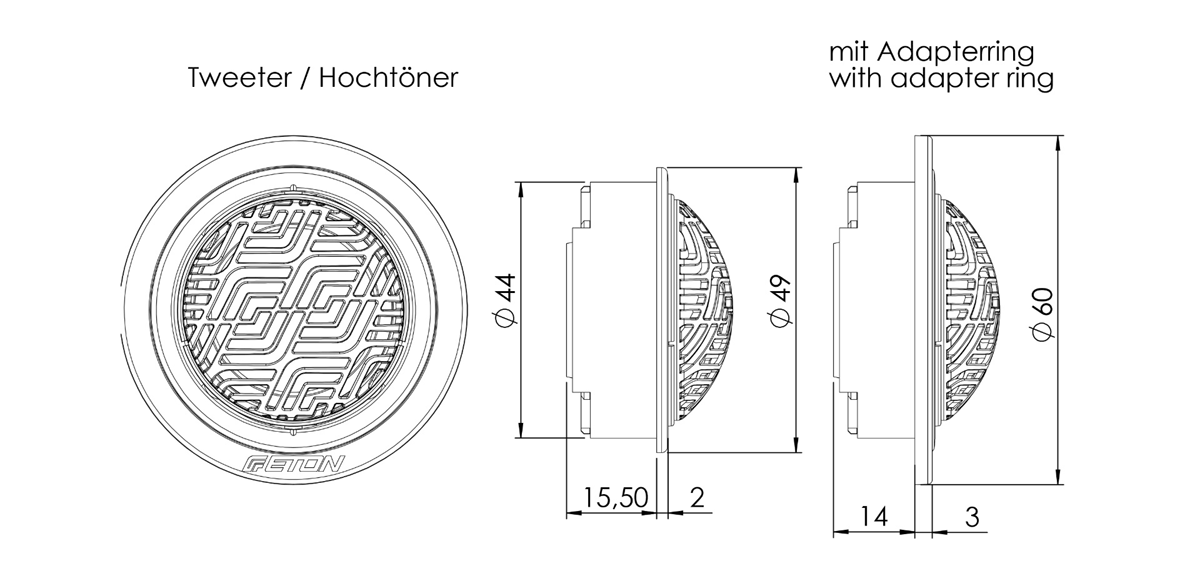

GRAPHIT-28 寸法図
画像をクリックすると拡大します)

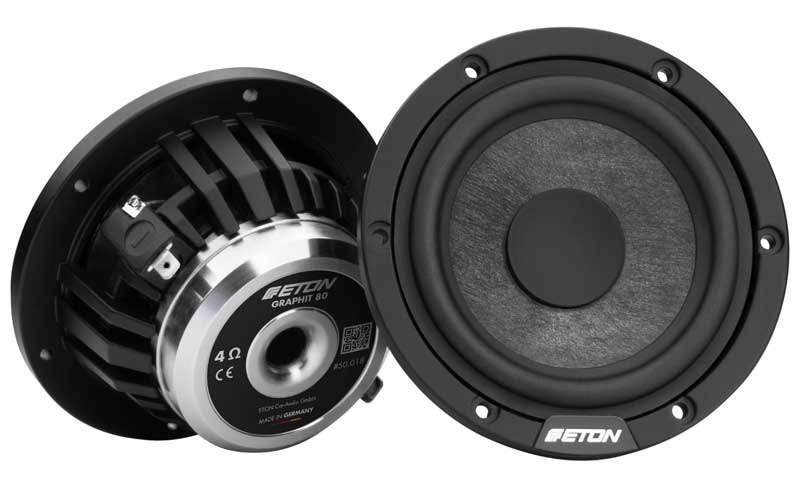

GRAPHIT-80
GRAPHIT-80は新開発8cmミッドレンジユニット。
ミッドバスと同素材のカーボンフリースサンドイッチコーン振動板を採用し、
自然なつながりを実現した3wayシステムが完成します。

強力ネオジウムマグネットの磁気回路、高剛生アルミダイキャストフレームを採用した本格仕様です。
独自に開発したベースプレートと革新的なフレームデザインにより、
エアフローノイズが排除され、最適な磁気回路冷却が可能になりました。

埋込サイズは39.3mmで推奨エンクロージャー容積0.5〜0.9 Liter と優れた取付製を実現しています。

GRAPHIT-80 8cmミッドレンジ    希望小売価格 99,000円(税抜価格 90,000円)

GRAPHIT-80 主な仕様
ユニット
8cm カーボンフリースサンドイッチコーン
周波数特性
180Hz〜10kHz
能率
86dB/1m
推奨クロスオーバー周波数
ハイパス250Hz〜350Hz、12dB/oct以上 ローパス3.0KHz〜4.0KHz 12dB/oct以上
インピーダンス

定格/最大入力
25W/40W
最低共振周波数
129Hz
入力端子プラス
250ファストン端子
入力端子マイナス
205ファストン端子
バッフル開口寸法
77mm
埋込寸法
39.3mm
フレーム外径寸法
94mm
グリル外径寸法
103mm
エンクロージャー容積
推奨容積:0.5〜0.9 Liter
その他
グリル別売

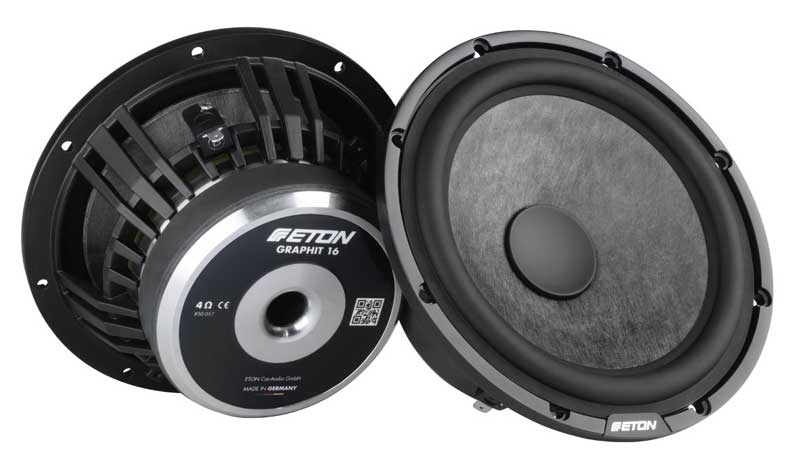

GRAPHIT-16
GRAPHIT-16は新開発16cmミッドバスユニット。
カーボンフリースサンドイッチコーン振動板振動板を採用し、
3wayシステムのベースとなる強力な中低域再生を可能にしました。

強力フェライトマグネットの磁気回路、高剛生アルミダイキャストフレームを採用した本格仕様です。
独自に開発したベースプレートと革新的なフレームデザインにより、
エアフローノイズが排除され、最適な磁気回路冷却が可能になりました。

埋込サイズは68.8mmと優れた取付製を実現しています。


GRAPHIT-16 16cmミッドバス    希望小売価格 121,000円(税抜価格 110,000円)
入力端子プラス/250ファストン、入力端子マイナス/205ファストン
F2 MUSIC FT-R1c M/L が使用できます。

GRAPHIT-16 主な仕様

ユニット
16cm カーボンフリースサンドイッチコーン
周波数特性
40Hz〜3kHz
能率
87dB/1m
推奨クロスオーバー周波数
ローパス2.0KHz〜3.0KHz 12dB/oct以上

ハイパス40Hz〜80Hz 12dB/oct以上
インピーダンス

定格/最大入力
90W/140W
最低共振周波数
66Hz
入力端子プラス
250ファストン端子
入力端子マイナス
205ファストン端子
バッフル開口寸法
146mm
埋込寸法
68.8mm
フレーム外径寸法
165mm
グリル外径寸法
169mm
その他
グリル別売

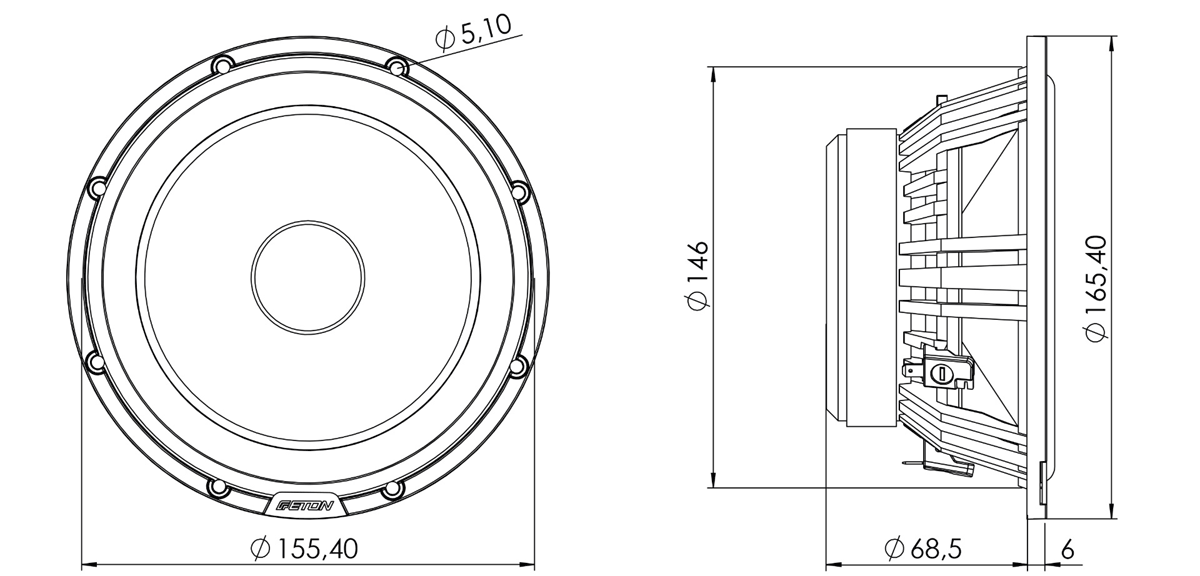

GRAPHIT-16 寸法図
(画像をクリックすると拡大します)

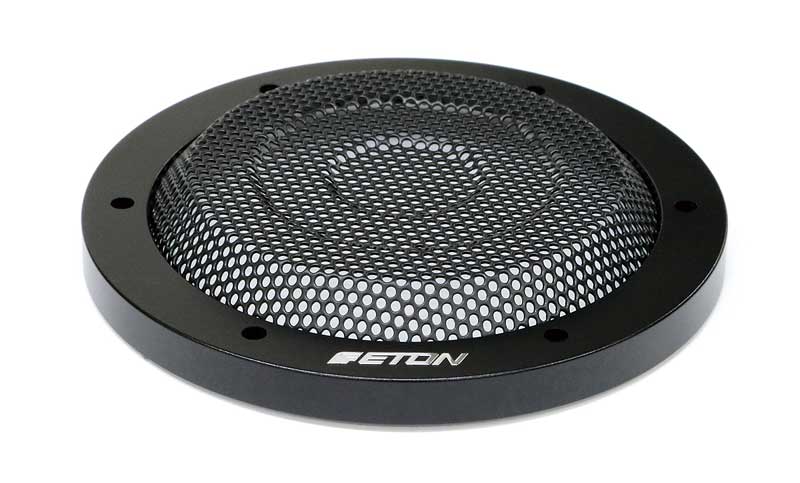

GR-8HG

GR-8HG 8cmミッドレンジ用グリル1ペア    希望小売価格 19,800円(税抜価格 18,000円)


GR-16HG

GR-16HG 16cmミッドバス用グリル1ペア    希望小売価格 30,800円(税抜価格 28,000円)

GRAPHIT Series 用のグリル&リング。
GR-8HG は8cm ミッドレンジ用グリル&リング、GR-16HG は16cm ミッドバス用グリル&リング、
リングはアルミダイキャスト製の剛性の高く振動を抑える効果があります。
グリルは制振鋼板を独自のデザインにプレスして強度を確保しています。


グリル&リング断面寸法図
(画像をクリックすると拡大します)




弊社はドイツETON社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
