MADE IN GERMANY
MAS-SERIES
次世代へと進化を遂げたハイグレード、MAS-SERIESが新登場。16cm2wayセパレートセットのMAS-160、
マルチシステム向けパッシブレスモデルMAS-160 type-M のラインナップです。
さらにMAS-80 8cmミッドレンジと組み合わせれば3way化が実現します。
MAS-160
16cm 2WAYセパレート |
MAS-160 Type-M
16cm 2WAYパッシブレス |
MAS 2WAY パッシブ
|
MAS-80
8cmミッドレンジ |
MRX-3W
3WAY パッシブ |
AFM-25
アルミ埋込マウント 販売終了 |
ASM-25
アルミ据置マウント |
MAS-SERIES
ツィーターユニットはハイエンドMGSシリーズと同等のKeronite（ケロナイト）マグネシウムドームの振動板、
強力ネオジウムマグネットを採用し、さらに解像度の高い艶のあるサウンドへと進化しました。
ミッドバスはイートン社が特許を持つ、軽量で高強度の16cmブラックヘキサコーン振動板、
強力フェライトマグネットによる磁気回路、特殊防振構造の高剛生アルミダイキャストフレーム、
非磁性体24金メッキ接続端子を採用。また背圧を効果的に処理する大口径センターホールと
サイドベンチレーターを装備しました。前Adventureモデルより継承した埋込サイズ53mmの薄型設計
ユニットながらダンピングの効いた低域と色づけの少ない素直な中域再生を実現しています。
新設計の2wayパッシブネットワークは音響専用のコイル、コンデンサーを採用。新たにツィーター用
ハイパスとミッドバス用ローパスが別体となりバイアンプ接続に対応しています。
またご要望の多いパッシブネットワーク単体モデルを設定しました。
スロープ特性はハイパス12dB/oct、ローパス6dB・12dB/oct切替式、
クロスオーバー周波数は1.6kHzを採用しています。
またツィーターのアッテネーションは0/-3.0/-6.0dBの3段階から調整可能です。
（パッシブネットワークはMAS-160のみ付属しています）

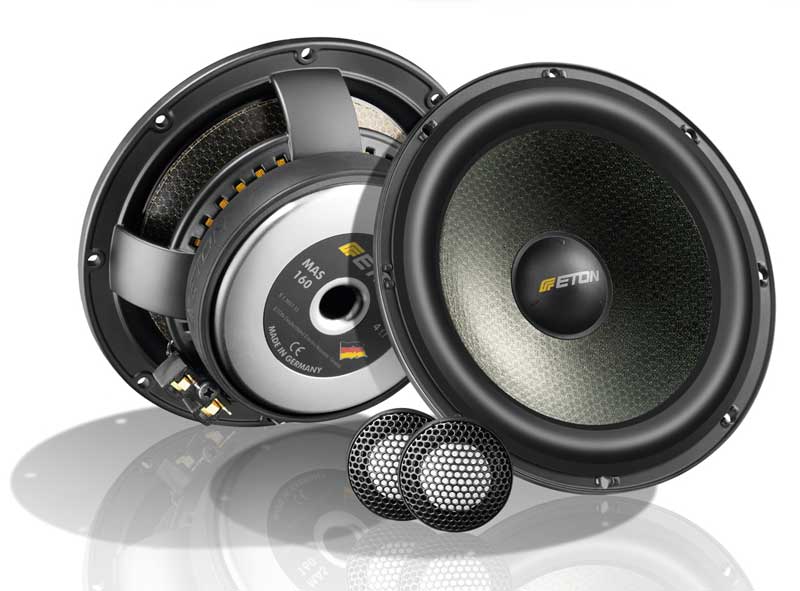

MAS-160 16cm 2WAYセパレートセット 希望小売価格 198,000円（税抜価格 180,000円）
MAS-160 type-M 16cm 2WAYセパレートパッシブレスセット 希望小売価格 176,000円（税抜価格 160,000円）
（マルチシステム用）
MAS-160/MAS-160type-M 主な仕様
| ツィーター |
25mmマグネシウムドーム |
| ミッドバス |
160mmアラミド繊維ブラックヘキサコーン |
| 周波数特性 |
74Hz〜25kHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
1.6KHz (type-Mを除く) |
| インピーダンス |
4Ω/ツィーター |
| 4Ω/ミッドバス |
|
| 定格/最大入力 |
70W/140W |
| 最低共振周波数 |
74Hz |
| バッフル開口寸法 |
44mm/ツィーター |
| 143mm/ミッドバス |
|
| フレーム外径寸法 |
49mm/ツィーター |
| 165.5mm/ミッドバス |
|
| 埋込寸法 |
15mm/ツィーター |
| 53mm/ミッドバス |
|
| パッシブネットワーク |
外径寸法 W60×H30×D84mm (type-Mを除く) |
| スロープ HP:12dB/oct LP:6dB・12dB/oct切替 (type-Mを除く) |
|
| ツィーターアッテネーター 0/-3.0/-6.0dBの3段階 (type-Mを除く) |
|
| その他 |
グリル付属 |
MAS-160type-Mをマルチシステムで使用の場合
ツィーターのハイパスは3.0KHz以上、スロープ12dB/oct以上で設定してください。
上記条件より下の設定で使用するとツィーターが損傷するおそれがあります。
付属グリル

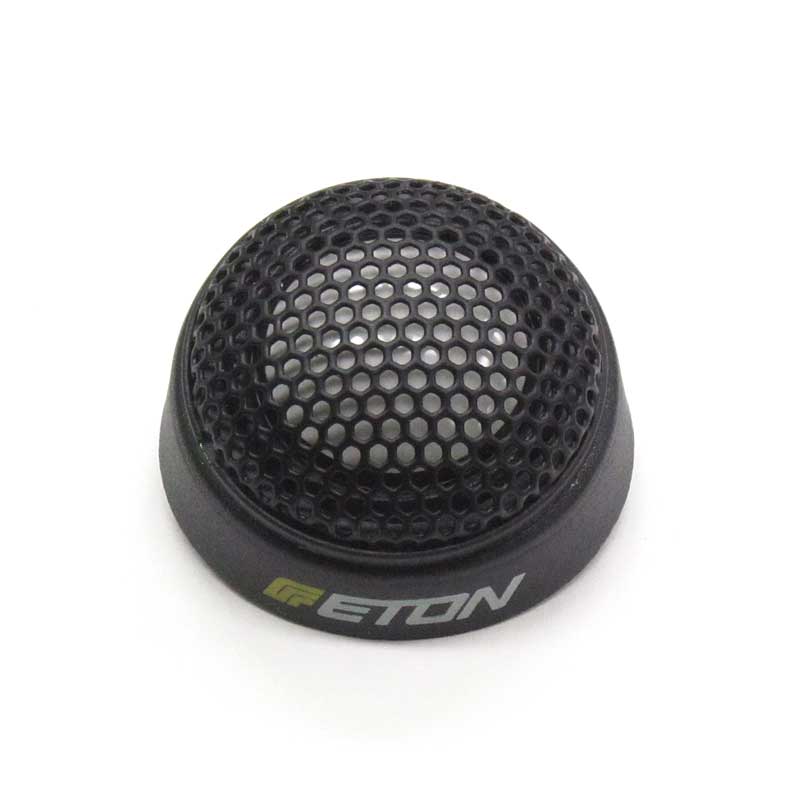

25mmマグネシウムドームツィーター

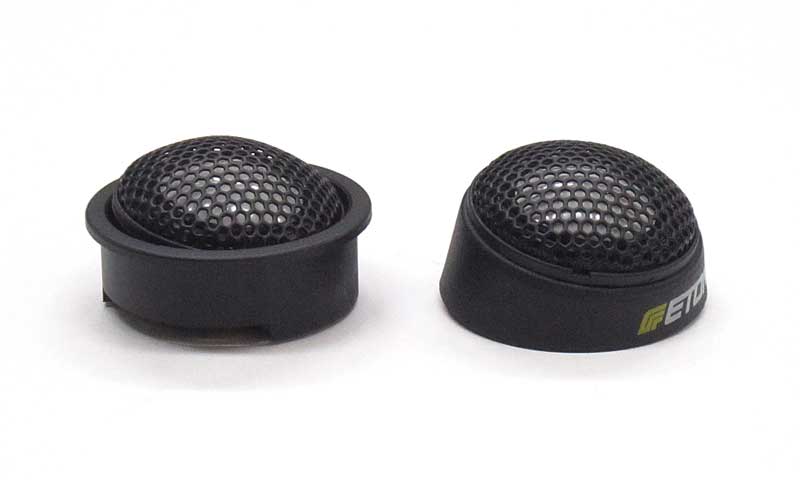

左：埋込マウント 右：据置マウント
ツィーターユニットは最上級モデルMGS-SERIESと同等の、新開発25mmケロナイトマグネシウムドーム振動板、
強力ネオジウムマグネットによる磁気回路を採用。また取付性に優れた埋込・据置マウントを付属しています。
マグネシウムドームの振動板ならではの高品位でナチュラルな音質と広帯域特性を実現しています。
160mmアラミド繊維ブラックヘキサコーンミッドバス
16cmミッドバスユニットは軽量かつ剛性の高い新開発アラミド繊維ブラックヘキサコーン振動板を採用。

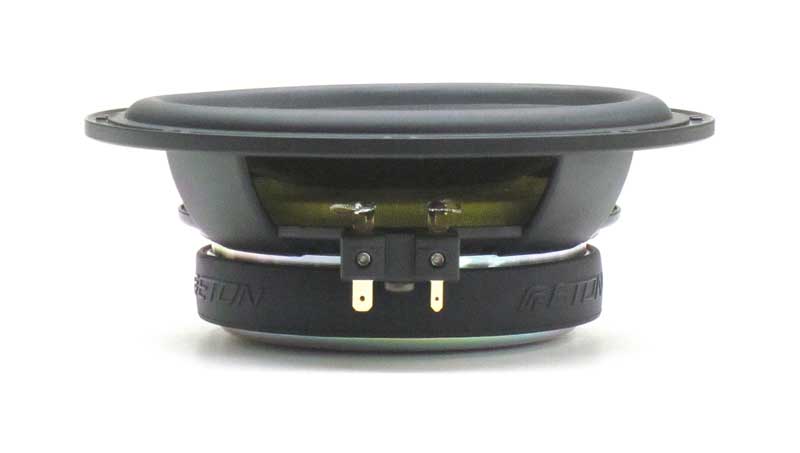

埋込寸法53mmの薄型設計とすることで取付性を向上させています。

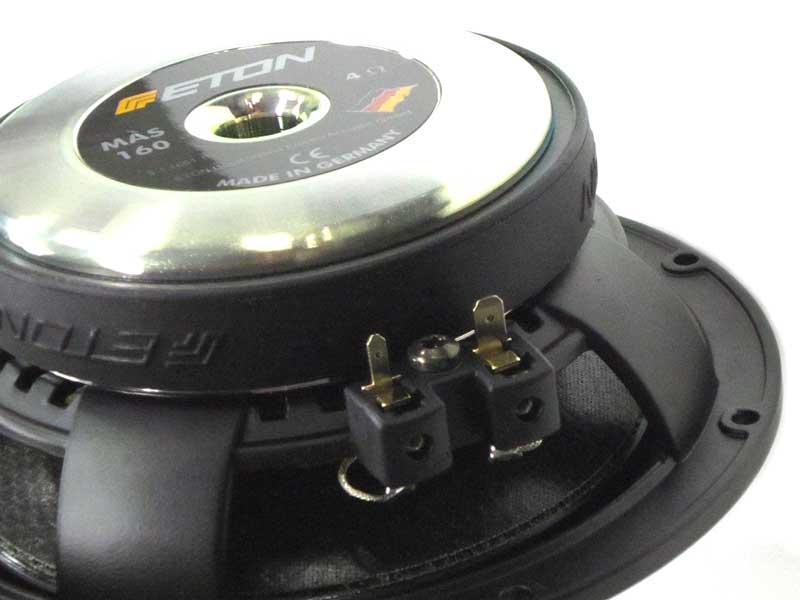

大型マグネット 大型センターホール
強力フェライトマグネットによる磁気回路、不要な振動を抑えた防振構造アルミダイキャストフレーム、
大型24金メッキ接続端子を採用。さらに背圧を効果的に処理する大口径センターホールを装備しました。

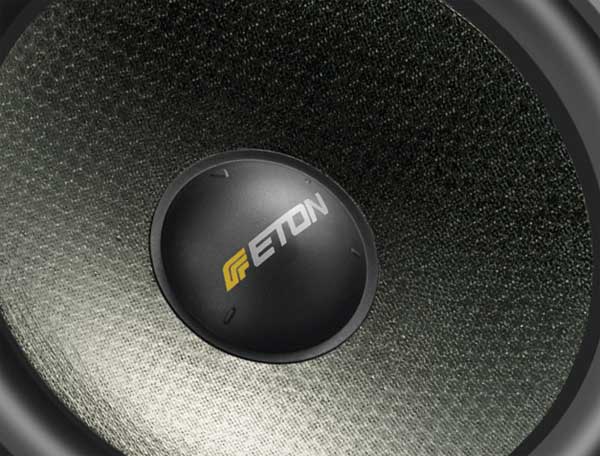

新開発160mmアラミド繊維ブラックヘキサコーン

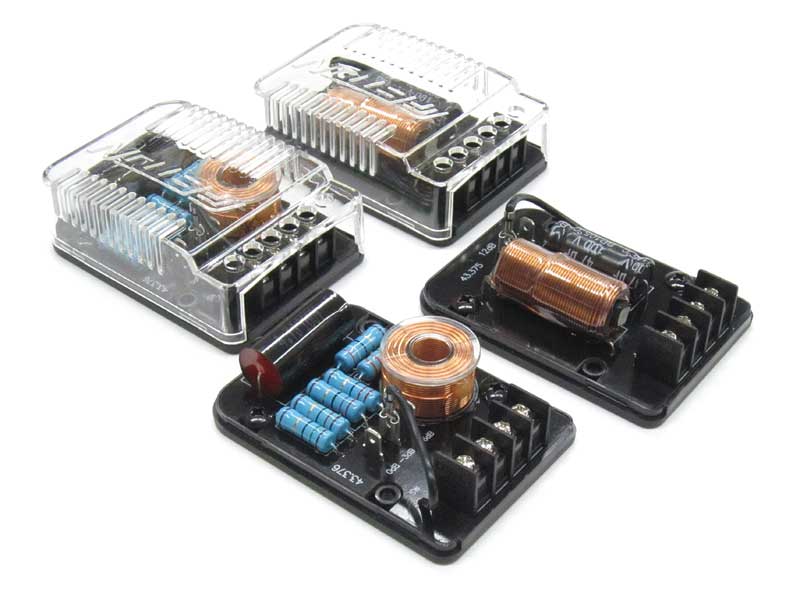

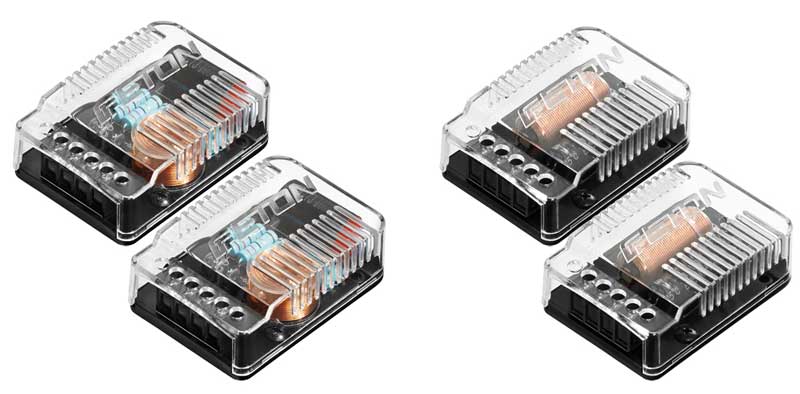

新開発パッシブクロスオーバーネットワーク
希望小売価格 27,500円（税抜価格 25,000円）
新設計の2wayパッシブネットワークは音響専用のコイル、コンデンサーを採用。新たにツィーター用
ハイパスとミッドバス用ローパスが別体となりバイアンプ接続に対応しています。
またご要望の多いパッシブネットワーク単体モデルを設定しました。
スロープ特性はハイパス12dB/oct、ローパス6dB・12dB/oct切替式、
クロスオーバー周波数は1.6kHzを採用しています。
またツィーターのアッテネーションは0/-3.0/-6.0dBの3段階から調整可能です。
（パッシブネットワークはMAS-160のみ付属しています）
MAS-80
MAS-80は新開発8cmミッドレンジユニット。ミッドバスと同素材のアラミド繊維ブラックヘキサコーン
振動板を採用し、自然なつながりを実現した3wayシステムが完成します。
強力ネオジウムマグネットの磁気回路、高剛生アルミダイキャストフレームを採用した本格仕様です。
埋込サイズは34mmで推奨エンクロージャー容積0.5〜0.9 Liter と優れた取付製を実現しています。
MAS-80 8cmミッドレンジ 希望小売価格 77,000円（税抜価格 70,000円）
MAS-80 主な仕様
| ユニット |
80mmアラミド繊維ブラックヘキサコーン |
| 周波数特性 |
113Hz〜10kHz |
| 能率 |
86dB/1m |
| クロスオーバー周波数 |
推奨周波数：ハイパス300〜800Hz、ローパス3K〜8KHz |
| インピーダンス |
4Ω |
| 定格/最大入力 |
20W/40W |
| 最低共振周波数 |
113Hz |
| バッフル開口寸法 |
77mm |
| 埋込寸法 |
34mm |
| フレーム外径寸法 |
94mm |
| グリル外径寸法 |
103mm |
| エンクロージャー容積 |
推奨容積：0.5〜0.9 Liter |
| その他 |
グリル付属 |
付属グリル
MRX-3W
MRX-3WはMASシリーズの3way化用に設計された3wayパッシブネットワークです。
使用しているコイル、コンデンサーは高音質なオーディオ専用品を採用しています。
ミッドバス用、ミッドレンジ/ツィーター用と別筐体を採用し小型化と高音質を実現しました。
クロスオーバー周波数はツィーター/ミッドレンジ間が5.5KHz、ミッドレンジ/ミッドバス間が
450Hzで設計されています。ツィーターのレベル調整は0dB / -3dBから選択可能です。
MRX-3W 3WAYパッシブネットワーク 希望小売価格 27,500円（税抜価格 25,000円）
クロスオーバー特性
MRX-3W 主な仕様
| クロスオーバー周波数 |
450Hz / 5.5KHz |
| ツィータースロープ |
ハイパス6dB/oct |
| ミッドレンジスロープ |
ハイパス12dB/oct、ローパス6dB/oct |
| ミッドバススロープ |
ローパス12dB/oct |
| インピーダンス |
4Ω |
| ツィーターアッテネーター |
0dB / -3dB |
| 外形寸法
|
W60×H30×D84(mm) |
AFM-25 / ASM-25
ETONの25mmツィーター専用に開発されたアルミニウム製のマウント
埋込用と据置用の2モデルをラインナップしました。
ツィーター本体の振動防止と取付剛生の改善が実現するので高域の解像度アップに効果絶大です。
適合機種
ETON 25mmドームツィーター全モデルに対応します。
（2018年2月1日現在）
AFM-25 25mmツィーター用アルミ製埋込マウント 希望小売価格 7,700円（税抜価格 7,000円）
ASM-25 25mmツィーター用アルミ製据置マウント 希望小売価格 19,800円（税抜価格 18,000円）
取付例：ツィーター本体は付属していません
弊社はドイツETON社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
