MADE IN GERMANY
MGS-180
MGS-180 3WAY 16cmセパレートセットはイートン社が誇る先進の高音質化技術を結集した最高峰モデルです。
MGS-180 3WAY
16cm 3WAYセパレート |
MGS-1803WAY Type-M
16cm 3WAYパッシブレス |
MGS-3 401
8cmミッドレンジ |
MGX-3W
3WAY パッシブ |
MGX-2W
2WAY パッシブ |
|
MGS-180 type-M 3WAY Auto Sound Grand Prix 2010の栄冠に選ばれました！
左：マネージャー/Mr.Kroner 右：スピーカー技術者/Mr.Vavrror
日本でMGS-180 3WAY SETがグランプリをいただいたことに感謝するとともに、大変光栄に思います。
ETONブランドが高い評価を受け、それに尽力してくださったことにも大変感謝するしだいです。
今回受賞したスピーカーシステムを開発する上で、2つの重要なターゲットがありました。
まず、ミッドレンジ。それはパワフルでありながら、出来るだけ小さくすること。
ケロナイトマグネシウムツィーターCX-290とマッチできるようにすることでした。
そこでミッドレンジには振動板材料にマグネシウムを使用しました。同時にツィーターとの
アコースティックなマッチングも達成しました。2つ目のターゲットは、既にMGS-180 2WAY
システムを購入しているお客様が、簡単に3WAY化に以降出来る事でした。3インチミッドレンジと
MGX-3Wパッシブクロスオーバーの追加で3WAY化が実現します。最後に、私達は楽しく音楽を
聴ける商品を提供していきたいと考えてます。日本の皆様、今後もETONを宜しくお願いします。
MGS-180 16cm 3WAYセパレートセット 希望小売価格 479,600円（税抜価格 436,000円）
MGS-180 3WAY 16cmセパレートセットはイートン社が誇る先進の高音質化技術を結集した最高峰モデルです。
MGS-180 2WAYに新開発のMGS 3-401 8cmミッドレンジ3WAY対応のパッシブMGX-3Wをセット
したMGS-180 3WAY 16cmセパレートセット。
マルチ専用のMGS-180 type-M 3WAY16cmセパレートパッシブレスセットが完成しました。
28mmツィーターと16cmミッドレンジの詳細はこちらをご覧ください。
接続方法とクロスオーバー特性
MGS-180 3WAY 主な仕様
| ツィーター |
28mmマグネシウムドーム |
| ミッドレンジ |
80mmマグネシウムコーン |
| ミッドバス |
160mmアラミド繊維BLACK HEXAコーン |
| 周波数特性 |
48Hz〜22kHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
2.2KHz(ミッド-ツィーター） |
| 250Hz(ミッドバス-ミッド） |
|
| インピーダンス |
4Ω |
| 最大入力 |
100W |
| バッフル開口寸法 |
48mm×48mm/ツィーター |
| 77mm/ミッドレンジ |
|
| 143mm/ミッドバス |
|
| フレーム外径寸法 |
72mm×56mm/ツィーター |
| 94mm/ミッドレンジ |
|
| 165mm/ミッドバス |
|
| 埋込寸法 |
20mm/ツィーター |
| 34mm/ミッドレンジ |
|
| 78mm/ミッドバス |
|
| その他 |
ミッドバス/ミッドレンジにグリル付属 |
MGS-180 type-M 16cm 3WAYセパレートパッシブレスセット 希望小売価格 410,300円（税抜価格 373,000円）
(type-M)はパッシブレスモデル
MGS-180 type-M 3WAY 主な仕様
| ツィーター |
28mmマグネシウムドーム |
| ミッドレンジ |
80mmマグネシウムコーン |
| ミッドバス |
160mmアラミド繊維BLACK HEXAコーン |
| 周波数特性 |
48Hz〜22kHz |
| 能率 |
89dB |
| 推奨クロスオーバー |
3K〜8KHz(ミッド-ツィーター） |
| 300〜800Hz(ミッドバス-ミッド） |
|
| インピーダンス |
4Ω |
| 最大入力 |
100W |
| バッフル開口寸法 |
48mm×48mm/ツィーター |
| 77mm/ミッドレンジ |
|
| 143mm/ミッドバス |
|
| フレーム外径寸法 |
72mm×56mm/ツィーター |
| 94mm/ミッドレンジ |
|
| 165mm/ミッドバス |
|
| 埋込寸法 |
20mm/ツィーター |
| 34mm/ミッドレンジ |
|
| 78mm/ミッドバス |
|
| その他 |
ミッドバス/ミッドレンジにグリル付属 |

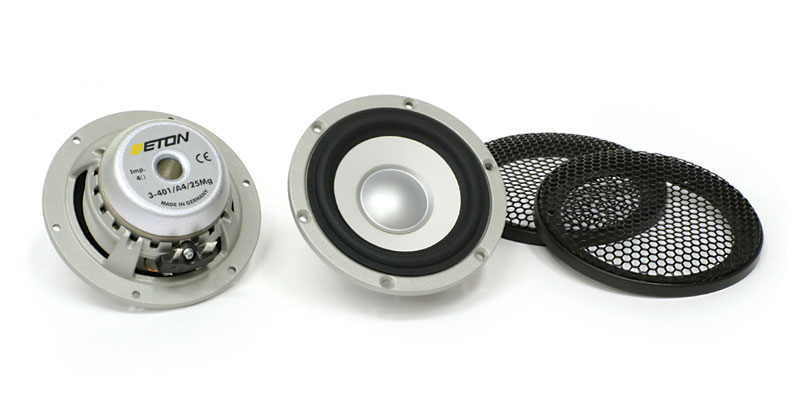

MGS 3-401 8cmミッドレンジ（1ペア） 希望小売価格 91,300円（税抜価格 83,000円）
ミッドレンジの振動板は80mmマグネシウムコーンを採用しました。
マグネシウムは軽量であるが、比較的軟材という欠点がありました。今回採用してものは
英国ケロナイト社との共同開発でプラズマ電解酸化法による表面処理を行いマグネシウム表面を硬く
高密度なセラミック層に変えることによりこれらの欠点を取り除きました。
表面をセラミック化し内部はマグネシウムの三層構造です。軽量、高剛生と正に理想な振動板です。
ツィーター振動板と素材を合わせる事で素直なサウンドの繋がりを実現しています。
磁気回路は強力ネオジウムマグネットを使用しました。フレーム外周に20個のホール、マグネット部に
センターホールを設け背圧をスムーズ逃がす背圧処理を行ってます。
磁気回路は高い精度でリニアに設計されていてボイスコイルは常に均一な磁束のなかで動作します。
これによりTHDの減少が可能になっている。（THD=Total Harmonics Distortion、全高調波歪）
フレームはミッドバス同様の新開発のアルミニウムダイキャストフレームを採用。
埋込サイズ34mmと取付性にも優れてます。自由度の高い音づくりが可能です。
接続端子は音質を重視し、ベース・平ラグ・ネジ全てを非磁性体で構成しています。
推奨エンクロージャー容量は0.4リッターと小型化を実現しています。
MGS 3-401 主な仕様
| ユニット |
80mmマグネシウムコーン |
| 周波数特性 |
90Hz〜10kHz |
| 能率 |
86dB |
| 推奨クロスオーバー周波数 |
3K〜8KHz(ミッド-ツィーター） |
| 300〜800Hz(ミッドバス-ミッド） |
|
| インピーダンス |
4Ω |
| 最大入力 |
30W |
| バッフル開口寸法 |
77mm |
| フレーム外径寸法 |
94mm |
| 埋込寸法 |
34mm |
| その他 |
グリル付属 |
MGS 3-401 8cmミッドレンジはイートン社が誇る先進の高音質化技術を結集した最高峰モデルです。
MGS-180 Type-M 2WAYセパレートセット、 A1-160SG Type-M 2WAYセパレートセットと組み合わせれば
3WAYセパレートシステムが構築できます。詳細はこちら

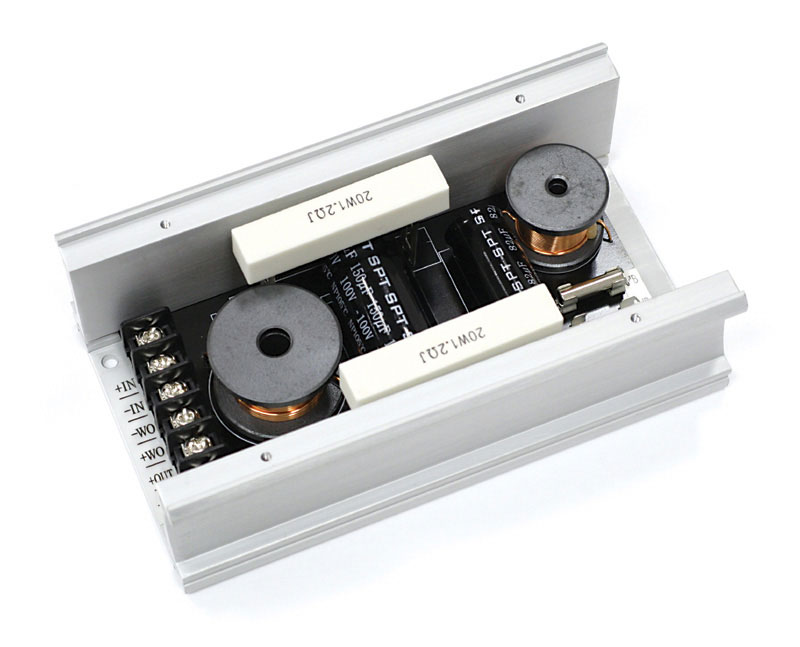

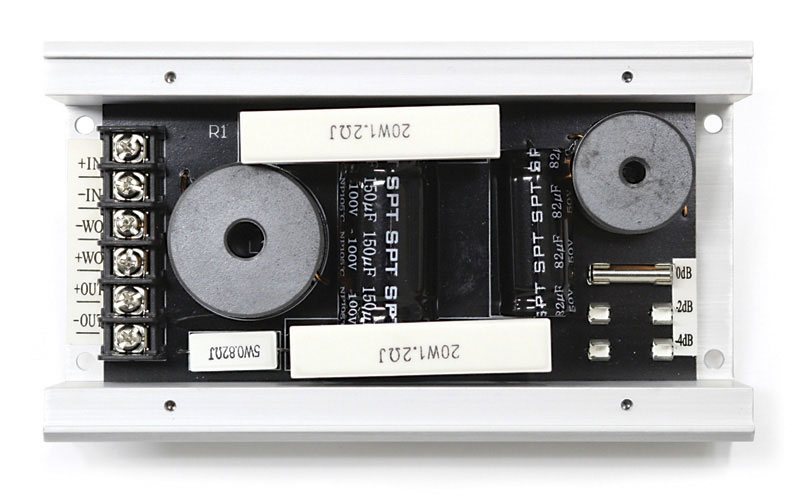

MGX-3W 2WAYパッシブネットワーク 希望小売価格 47,300円（税抜価格 43,000円）
MGX-3W 2WAYパッシブネットワークはMGS-180 2WAY 16cmセパレートセット付属の MGX-2Wと組み合わす事で
3WAYパッシブネットワークが完成します。
コンデンサーやコイルなど高級音響用パーツを使用した高音質設計です。
クロスオーバー周波数は250HzでスロープはHP、LP共に12dB/octを採用しています。
ミッドハイのレベル調整は0dB/-2dB/-4dBの3段階に調整が可能です。
注）MGX-3Wは使用するスピーカーのインピーダンスが4Ωであれば、その他のスピーカーにも代用することが出来ます
接続方法とクロスオーバー特性
MGX-3W 主な仕様
| クロスオーバー周波数 |
250Hz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
4Ω |
| ハイパスアッテネーター |
0dB/-2dB/-4dB |
| 最大入力 |
100W |
| 外形寸法 |
W97×H54×D170(mm) |

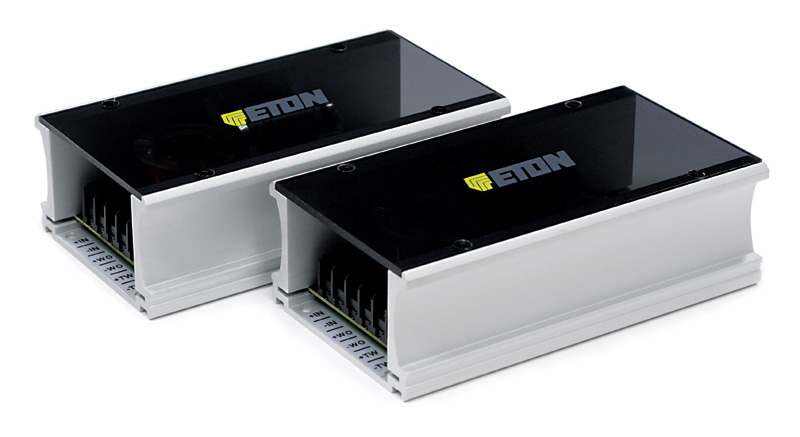

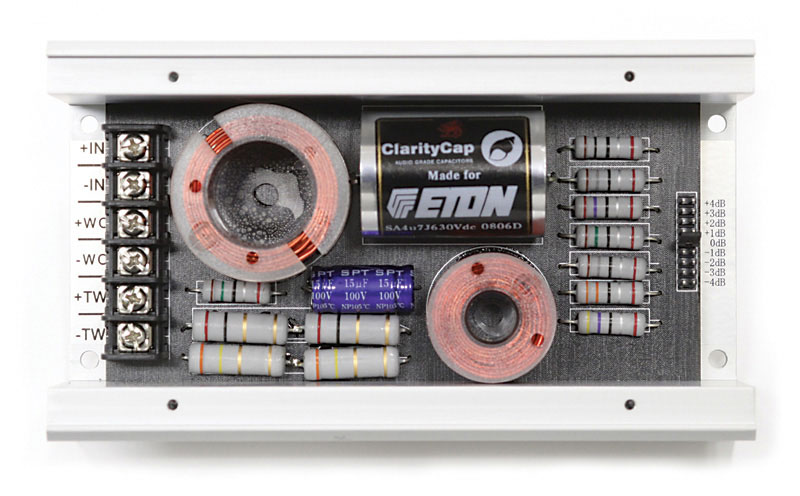

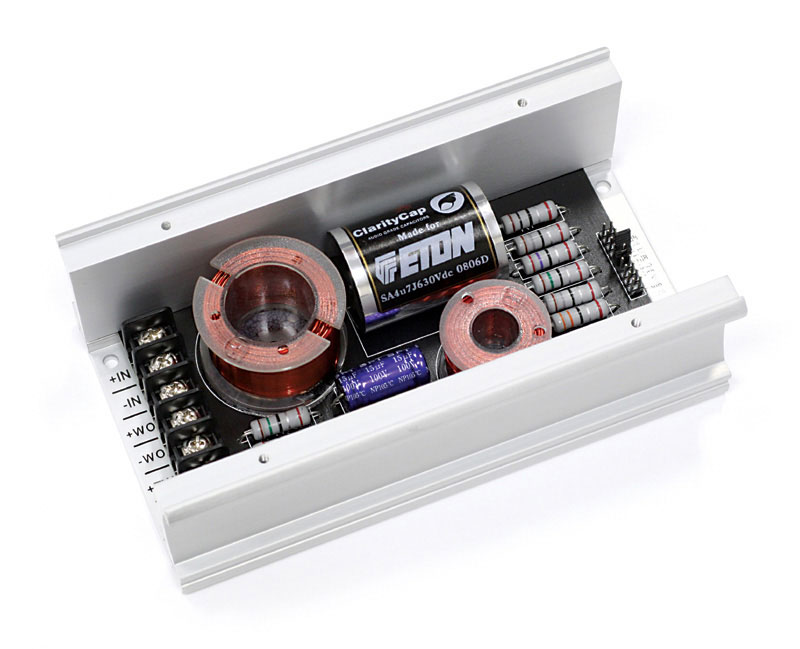

MGX-2W 2WAYパッシブネットワーク 希望小売価格 47,300円（税抜価格 43,000円）
MGX-2W 2WAYパッシブネットワークはMGS-180 2WAY 16cmセパレートセット付属のパッシブネットワークです。
英国ICW社製Clarity Capカスタムコンデンサーや大型空芯コイルなど高級音響用パーツを使用した高音質設計です。
クロスオーバー周波数は2.2KHzでスロープはHPが12dB/oct、LPが6dB/octのインピーダンス補正付き。
ツィーターのレベル調整は+4dB〜-4dBまで1dBステップの9段階です。
注）MGX-2Wは使用するスピーカーのインピーダンスが4Ωであれば、その他のスピーカーにも代用することが出来ます
MGX-2W 主な仕様
| クロスオーバー周波数 |
2.2kHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| ハイパスアッテネーター |
+4dB〜-4dB、1dBステップ |
| 最大入力 |
100W |
| 外形寸法 |
W97×H54×D170(mm) |
弊社はドイツETON社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
