MADE IN GERMANY

RSE-SERIES
RSE-160
16cm 2WAYセパレート
RSE-160 Type-M
16cm 2WAYパッシブレス
RSE 2WAY パッシブ
RSE-80
8cmミッドレンジ
MRX-3W
3WAY パッシブ
AFM-25
アルミ埋込マウント
ASM-25
アルミ据置マウント



RSE-SERIES

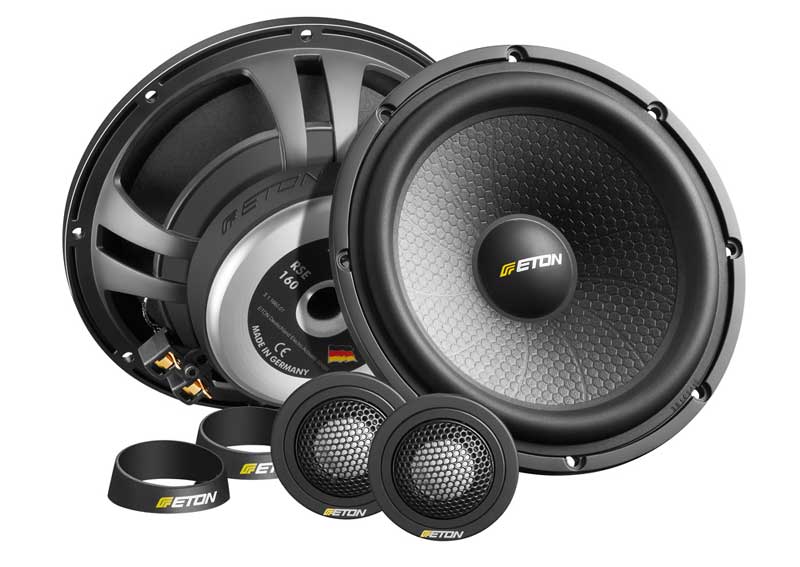

RSE-160はハイエンドモデルMGSのコンセプトを継承し、さらなる高音質を追求して開発された
セパレート2wayスピーカーです。

ツィーターユニットは新開発のセラミック加工を施した25mmアルミドーム振動板、強力ネオジウム
マグネットによる磁気回路を採用。また取付性に優れた埋込・据置マウントを付属しています。
セラミック振動板ならではの高品位で自然な音質と広帯域特性を実現しています。

16cmミッドバスユニットは軽量かつ剛性の高い新開発PSPコーン振動板を採用。
高分子の硬質発泡材を紙繊維によりサンドイッチ構造としたPSPコーンは解像度を大幅に向上させています。
強力フェライトマグネットによる磁気回路、不要な振動を抑えた防振構造アルミダイキャストフレーム、
プッシュ式ダイレクト端子を採用。さらに背圧を効果的に処理する大口径センターホールを装備しました。
また埋込寸法60mmの薄型設計とすることで取付性を向上させています。
さらにインピーダンスを3Ω設計とすることで、高能率を実現。小型パワーアンプでも
ダンピングの効いた締まりのある低域再生を実現しています。

2wayパッシブネットワークは音響専用のコイル、コンデンサーを採用。パーツ間の悪
影響の無い様に肉厚基板上に配置しています。スロープ特性はハイパス12dB/oct、
ローパス6dB/oct、クロスオーバー周波数は2.3kHzを採用しています。
またツィーターのアッテネーションは-2.0/0/+2.0dBの3段階から調整可能です。
(パッシブネットワークはRSE-160のみ付属しています)

RSE-160 16cm 2WAYセパレートセット         希望小売価格 \110,000 + 税


RSE-160 type-M 16cm 2WAYセパレートパッシブレスセット   希望小売価格 \100,000 + 税
(マルチシステム用)


RSE-160/RSE-160type-M 主な仕様
ツィーター
25mmセラミックコーティングアルミドーム
ミッドバス
160mmPSPサンドイッチコーン
周波数特性
38Hz〜24kHz
能率
89dB
クロスオーバー周波数
2.3KHz (type-Mを除く)
インピーダンス
4Ω/ツィーター

3Ω/ミッドバス
定格/最大入力
70W/100W
最低共振周波数
52Hz
バッフル開口寸法
44mm/ツィーター

147mm/ミッドバス
フレーム外径寸法
49mm/ツィーター

165.5mm/ミッドバス
埋込寸法
15mm/ツィーター

60mm/ミッドバス
パッシブネットワーク
外径寸法 W84×H38×D130mm (type-Mを除く)

スロープ HP:12dB/oct LP:6dB/oct (type-Mを除く)

ツィーターアッテネーター -2.0/0/+2.0dBの3段階 (type-Mを除く)
その他
グリル付属

RSE-160type-Mをマルチシステムで使用の場合
ツィーターのハイパスは3.0KHz以上、スロープ12dB/oct以上で設定してください。
上記条件より下の設定で使用するとツィーターが損傷するおそれがあります。

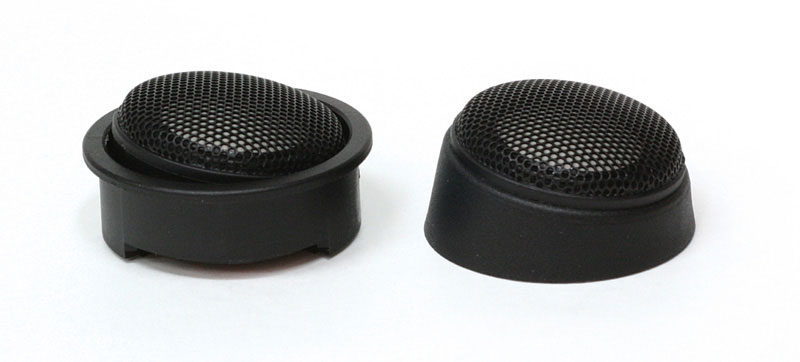

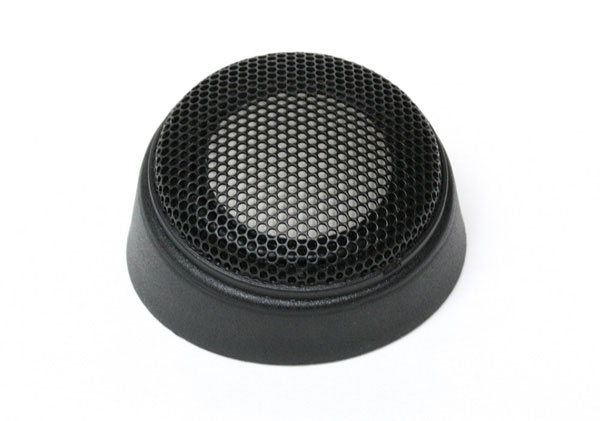

25mmセラミックコーティングアルミドームツィーター
左:埋込マウント 右:据置マウント
ツィーターユニットは新開発のセラミック加工を施した25mmアルミドーム振動板、強力ネオジウム
マグネットによる磁気回路を採用。また取付性に優れた埋込・据置マウントを付属しています。

セラミック振動板ならではの高品位で自然な音質と広帯域特性を実現しています。

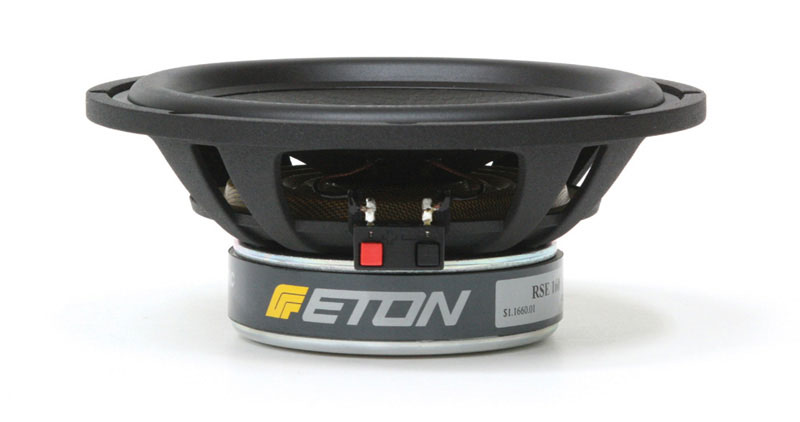

160mmPSPサンドイッチコーンミッドバス
16cmミッドバスユニットは軽量かつ剛性の高い新開発PSPコーン振動板を採用。
埋込寸法60mmの薄型設計とすることで取付性を向上させています。

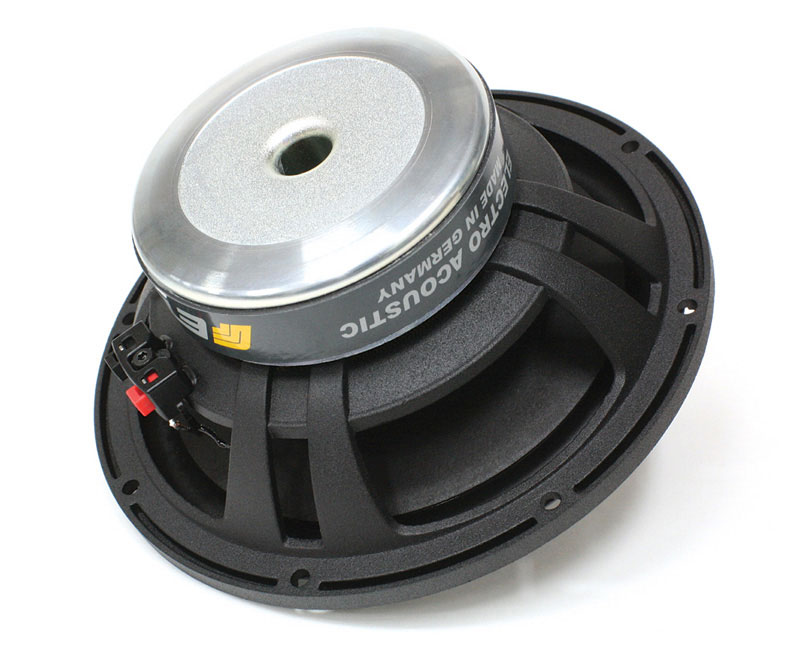

大型マグネット 大型センターホール
強力フェライトマグネットによる磁気回路、不要な振動を抑えた防振構造アルミダイキャストフレーム、
プッシュ式ダイレクト端子を採用。さらに背圧を効果的に処理する大口径センターホールを装備しました。
またインピーダンスを3Ω設計とすることで、高能率を実現。小型パワーアンプでも
ダンピングの効いた締まりのある低域再生を実現しています。

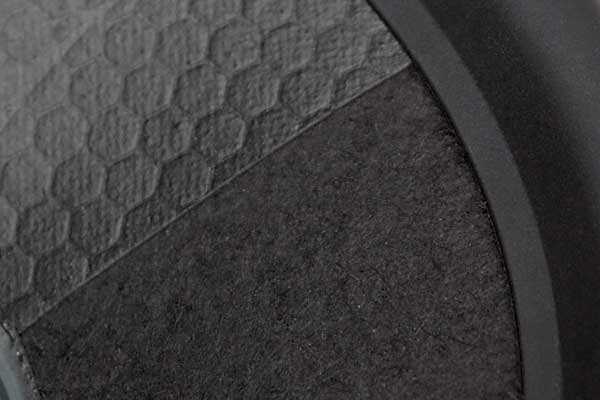

新開発160mmPSPサンドイッチコーン
高分子の硬質発泡材を紙繊維によりサンドイッチ構造としたPSPコーンは解像度を大幅に向上させています。

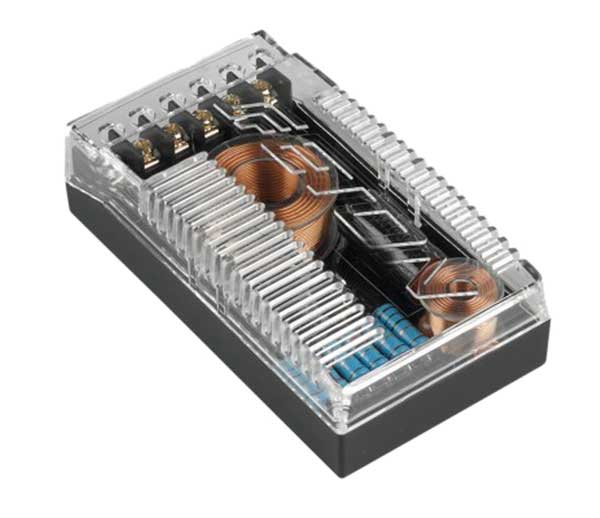

新開発パッシブクロスオーバーネットワーク
パッシブ1ペアの販売価格 希望小売価格 \21,000 + 税
音響専用のコイル、コンデンサーを採用。パーツ間の悪影響の無い様に肉厚基板上に配置しています。
スロープ特性はハイパス12dB/oct、ローパス6dB/oct、クロスオーバー周波数は2.3kHzを採用しています。
またツィーターのアッテネーションは-2.0/0/+2.0dBの3段階から調整可能です。
(パッシブネットワークはRSE-160のみ付属しています)


RSE-80
RSE-80はRSEシリーズに追加された新開発8cmミッドレンジユニット。
RSE-160 type-M/MRX-3W と組み合わせて3wayマルチシステムへと発展可能です。
RSE-160ミッドバスと同素材のPSPコーン振動板、強力ネオジウムマグネットによる
磁気回路、高剛生アルミダイキャストフレームを採用した本格仕様です。
埋込サイズは34mmで推奨エンクロージャー容積0.4〜0.8 Liter と優れた取付製を実現しています。

RSE-80 8cmミッドレンジ         希望小売価格 \55,000 + 税

RSE-80 主な仕様
ユニット
80mmPSPサンドイッチコーン
周波数特性
108Hz〜10kHz
能率
87dB/1m
クロスオーバー周波数
推奨周波数:ハイパス300〜800Hz、ローパス3K〜8KHz
インピーダンス

定格/最大入力
20W/40W
最低共振周波数
108Hz
バッフル開口寸法
77mm
埋込寸法
34mm
フレーム外径寸法
94mm
グリル外径寸法
103mm
エンクロージャー容積
推奨容積:0.4〜0.8 Liter
その他
グリル付属


MRX-3W
MRX-3WはMASシリーズの3way化用に設計された3wayパッシブネットワークです。
使用しているコイル、コンデンサーは高音質なオーディオ専用品を採用しています。
ミッドバス用、ミッドレンジ/ツィーター用と別筐体を採用し小型化と高音質を実現しました。
クロスオーバー周波数はツィーター/ミッドレンジ間が5.5KHz、ミッドレンジ/ミッドバス間が
450Hzで設計されています。ツィーターのレベル調整は0dB / -3dBから選択可能です。

MRX-3W 3wayパッシブネットワーク         希望小売価格 \25,000 + 税

クロスオーバー特性

MRX-3W 主な仕様
クロスオーバー周波数
450Hz / 5.5KHz
ツィータースロープ
ハイパス6dB/oct
ミッドレンジスロープ
ハイパス12dB/oct、ローパス6dB/oct
ミッドバススロープ
ローパス12dB/oct
インピーダンス

ツィーターアッテネーター
0dB / -3dB
外形寸法
W170×H70×D195(mm)


AFM-25 / ASM-25
ETONの25mmツィーター専用に開発されたアルミニウム製のマウント
埋込用と据置用の2モデルをラインナップしました。
ツィーター本体の振動防止と取付剛生の改善が実現するので高域の解像度アップに効果絶大です。
適合セパレートセット:MAS-160/RSE-160/RSR-160/POW-160.2/POW-172.2/PRO-170.2
RS-161/POW-160/POW-170/PRO-170

AFM-25 25mmツィーター用アルミ製埋込マウント    希望小売価格 \7,000 + 税

ASM-25 25mmツィーター用アルミ製据置マウント    希望小売価格 \13,000 + 税
取付例:ツィーター本体は付属していません


弊社はドイツETON社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
