ECS-SERIES POWER AMPS
ECSシリーズアンプは上位モデルPAシリーズのコンセプトを継承し、更なる高音質を追求して新開発されました。
ECS-300.2
128W×2ch |
ECS-500.4
81W×2 + 117W×2 4ch |
ECS-1200.1
490W×1ch |
ECS-SERIES POWER AMPS
ECSシリーズは好評なECCシリーズのサウンドコンセプトを継承したパワーアンプシリーズです。
フロントパネルをブラックとしETONロゴがホワイトLEDでさりげなく輝かる新デザインになりました。
全モデル強力電源を搭載、電源部の要であるDC/DCコンバーターをデュアルで使用しています。
さらにスイッチングラインフィルターを採用してノイズ干渉を抑えクリーンな±電源を
パワーアンプ部に供給しています。
パワーアンプ部の出力段はECS-300.2(2ch)は2パラ、ECS-500.4(4ch)は2パラの
AB級プッシュプル回路を搭載し全帯域に渡り高出力かつ低歪率を実現しています。ディバイスは
日本製オーディオ用の物を採用。大型低インピーダンス電源とハイクオリティーアンプ部の
組合せにより全帯域において迫力のある高品位なサウンドを獲得しました。
また、ECS-1200.1(1ch)の出力段は3パラのD級プッシュプル回路を搭載し低歪率において
大パワーを獲得したサブウーファー専用パワーアンプです。
入力部のRCAは高級仕様の端子を採用、コモンモードノイズを抑制する高性能な差動増幅回路を搭載しました。
差動増幅はプラスとグランドに同じノイズ信号が混入してもお互いに打ち消し合い出力側にはノイズ信号が
出力されません。カーオーディオに大敵なオルタネーターノイズ、イグニッションノイズを効果的に排除し
パワーアンプ初段へのノイズ信号混入を未然に防ぎS/N比を改善しています。
プリアンプ部は音響用ボリューム、音響用コンデンサー、高スルーレートデバイスなどを贅沢に使用しています。
プリント基板は共通インピーダンスを低く抑えたパターンデザインを採用。
内蔵クロスオーバーはHP50〜500Hz,500〜5000Hz(12dB/oct)、LP50〜500Hz,500〜5000Hz(12dB/oct)
全モデルにリモートレベルコントロール機能、サブソニックフィルター15〜40Hz (18dB/oct)を搭載しています。
リモートレベルコントロール機能は内蔵クロスオーバーがローパス時に有効になります。
ヘッドユニットのスピーカー出力に接続できるハイレベル入力に対応しています。ハイレベル入力時には
オートパワーオン機能が使用できます。その場合、オーディオ信号検出とDC（直流電圧）検出が
選択できるため、あらゆるヘッドユニットに対応します。
同時にリモート出力端子に+12V出力されるので外部器機のリモート信号として使用できます。

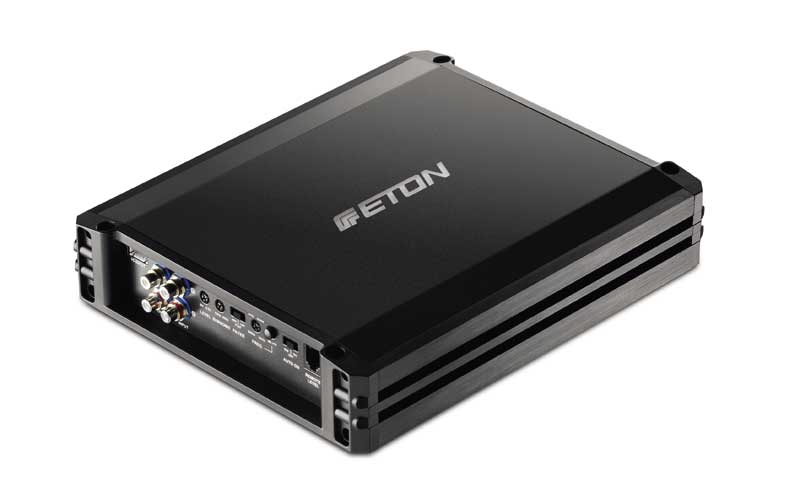

ECS-300.2 128W×2ch POWER AMP 希望小売価格 74,800円（税抜価格 68,000円）
小型ながら128W×2chとパワーのある2chモデル。
ECS-300.2 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
128W×2 4Ωステレオ |
| 215W×2 2Ωステレオ |
|
| 425W×1 4Ωブリッジ |
|
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.06％以下 |
| SN比 |
91dB以上 |
| ダンピングファクター |
400以上（1kH) |
| 入力感度 |
0.3V(300mV)〜8.8V |
| 入力インピーダンス |
22KΩ(Low)33Ω(High) |
| ハイレベル入力 |
対応（専用コネクター付属） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| クロスオーバータイプ |
HP/LP独立 バリアブル |
| クロスオーバー周波数 |
HP 50〜500Hz,500〜5000Hz(12dB/oct) |
| LP 50〜500Hz,500〜5000Hz(12dB/oct) |
|
| サブソニックフィルター |
15〜40Hz
(18dB/oct) |
| プリアウト |
RCA 2ch
OUT |
| リモート出力 |
リモート出力専用端子装備 |
| 動作電源電圧 |
7.6V〜15.5V |
| 内蔵ヒューズ |
ATO 25A×2 |
| 外形寸法(W×H×D) |
227×55×277(mm) |
| 付属品 |
リモートレベルコントローラー、5.0mコントローラー接続ケーブル |
| ハイレベル専用ケーブル2ch分、リモートアウトケーブル |
|
| ATO 25A予備ヒューズ×2、2mm六角レンチ、3mm六角レンチ |
ECS-500.4 81W×2 + 117W×2 4ch POWER AMP 希望小売価格 99,000円（税抜価格 90,000円）
フロント2WAYマルチシステムを構成するに最適な4chパワーアンプ。
内蔵クロスオーバーはHP/LP共にバリアブルなので細かい調整が可能です。
ECS-500.4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
81W×2 4Ωステレオ (1ch/2ch) |
| 122W×2 2Ωステレオ (1ch/2ch) |
|
| 245W×1 4Ωブリッジ (1ch/2ch) |
|
| 117W×2 4Ωステレオ (3ch/4ch) |
|
| 190W×2 2Ωステレオ (3ch/4ch) |
|
| 380W×1 4Ωブリッジ (3ch/4ch) |
|
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
92dB以上 |
| ダンピングファクター |
400以上（1kH) |
| 入力感度 |
0.315V(315mV)〜8.1V |
| 入力インピーダンス |
22KΩ(Low)33Ω(High) |
| ハイレベル入力 |
対応（専用コネクター付属） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| クロスオーバータイプ |
HP/LP独立 バリアブル |
| クロスオーバー周波数 |
HP 50〜500Hz,500〜5000Hz(12dB/oct) |
| LP 50〜500Hz,500〜5000Hz(12dB/oct) |
|
| サブソニックフィルター |
15〜40Hz
(18dB/oct) |
| プリアウト |
1ch/2chよりRCA
2ch OUT |
| リモート出力 |
リモート出力専用端子装備 |
| 動作電源電圧 |
7.6V〜15.5V |
| 内蔵ヒューズ |
ATO 40A×2 |
| 外形寸法(W×H×D) |
227×55×377(mm) |
| 付属品 |
リモートレベルコントローラー、5.0mコントローラー接続ケーブル |
| ハイレベル専用ケーブル4ch分、リモートアウトケーブル |
|
| ATO 40A予備ヒューズ×2、2mm六角レンチ、3mm六角レンチ |
ECS-1200.1 490W×1ch POWER AMP 希望小売価格 99,000円（税抜価格 90,000円）
サブウーファーを強力にドライブする490W×1ch サブウーファー専用パワーアンプ。
内蔵クロスオーバー、サブソニックフィルターにより細かい調整が可能です。
ECS-1200.1 主な仕様
| チャンネルモード |
1ch |
| 出力電力 |
490W×1 4Ω |
| 896W×1 2Ω |
|
| 1392W×1 1Ω |
|
| 周波数特性 |
10〜500Hz |
| 歪み率 |
0.03％以下 |
| SN比 |
85dB以上 |
| ダンピングファクター |
100以上 |
| 入力感度 |
0.284V(284mV)〜8.5V |
| 入力インピーダンス |
22KΩ(Low)33Ω(High) |
| ハイレベル入力 |
対応（専用コネクター付属） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| クロスオーバータイプ |
バリアブル調整 |
| クロスオーバー周波数 |
LP 50〜500Hz(24dB/oct) |
| サブソニックフィルター |
15〜40Hz
(18dB/oct) |
| スレーブイン/アウト |
RCA×2専用端子 （下図参照） |
| リモート出力 |
リモート出力専用端子装備 |
| 動作電源電圧 |
7.6V〜15.5V |
| 内蔵ヒューズ |
ATO 40A×3 |
| 外形寸法(W×H×D) |
227×55×327(mm) |
| 付属品 |
リモートレベルコントローラー、5.0mコントローラー接続ケーブル |
| ハイレベル専用ケーブル2ch分、リモートアウトケーブル |
|
| ATO 40A予備ヒューズ×3、2mm六角レンチ、3mm六角レンチ |

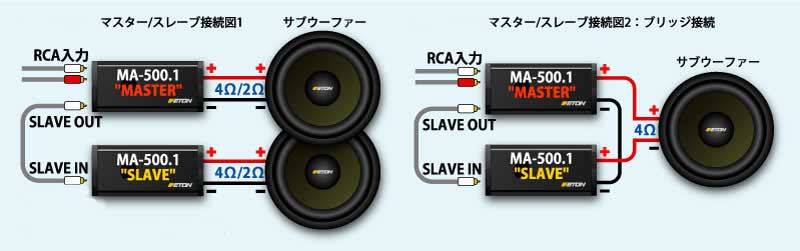

ECS-1200.1 マスター/スレーブ機能
複数台のECS-1200.1を下図の左の様に接続が可能なのでサブウーファーの増設が容易に行えます。
また、2台のECS-1200.1下図右の様に使用してブリッチ接続することで、さらなるハイパワーを実現可能です。
モデル標記が異なりますが、接続は全く同じになります。
ハイレベル入力ご使用上の注意
下記の場合、純正ヘッドユニットのON/OFFに連動したリモート信号を出力出来ない事があります。
1、純正ヘッドユニットをOFFにしてもナビゲーションの音声ガイドのために純正アンプが動作している場合。
2、純正アンプがDC/DCコンバーターを使用したハイパワーアンプで、スピーカー出力に直流電圧が出て無い場合。
ETON ECCシリーズは、純正アンプのスピーカー出力に出る直流電圧を感知してリモート信号を出力しますので
この様な純正ヘッド、純正アンプには対応しておりません。
適合の判定方法
