MA-SERIES POWER AMPS
MAシリーズアンプは更なる高音質を追求して開発されました。
MA2
190W×2ch |
MA4
105W×4ch |
MA6
120W×6ch |
MA-SERIES AMPS
MAシリーズは高音質化技術をコンパクトボディに凝縮した
次世代スタンダードのデジタル(D級)パワーアンプへと進化しました。
マットグレー仕上げの専用設計アルミダイキャスト製ボディを採用し高級感を演出
また、アッププレートを外すと調整パネルが現れるお洒落なデザインに仕上げました。
インストール後の各部調整が容易に行えます。
電源部は強力MOS-FETのパラレル構成とし、平滑部のコンデンサーは大容量を搭載。
出力インピーダンスの変動を抑え安定な電力を供給できる回路としました。
入力のアナログ部にはオーディオ専用のオペアンプを採用。
初段部・フィルター部共に高音質な回路構成です。
デジタルアンプの心臓部となるPWM変換(パルス変換)回路にはIRS2957Sを採用しました。
このトランスコンダクタンスアンプは量子化の誤差とデッドタイムを抑える事が可能になり、
正確な信号変換が達成され低歪化と高SN比を達成しています。
また1チップ化することによりノイズ混入を抑えた安定動作が可能になっています。
ファイナル部のMOS-FETには高耐圧、大電流、超低ON抵抗のディバイスを採用。
さらにプリントパターンのデザインを追求し浮遊インダクタンスを抑えた回路構成を実現しています。
またデジタルからアナログに変換するローパスフィルターは、
音質を重視したフィルムコンデンサーと平板巻きOFCコイルから構成されています。
全モデル、ヘッドユニットのスピーカー出力に接続できるハイレベル入力に対応しています。
また、ヘッドユニットに連動してリモートインができる様にオートパワーオンを機能、
このオートパワーオンを機能はDC検出と信号検出を選択して設定が可能で、
あらゆるヘッドユニットに対応しました。ハイレベル専用4ピンコネクター付属。
さらに高出力純正アンプからの接続にも対応可能な入力レンジ切替機能、
VW/AUDI/BMW純正アンプのエラープロテクションシステムに対応するための
入力負荷切替機能を搭載しています。
MA2はシステム発展性を考慮してプリアウト端子を装備。
入力された信号バファーを介して出力しますので、複数アンプの使用時などに便利です。
パワーハンドリングとサイズ
MA2 190W×2ch 幅184×高さ51×奥行160mm
MA4 105W×4ch 幅184×高さ51×奥行160mm
MA6 120W×6ch 幅270×高さ51×奥行160mm
ハイパワー と小型化を達成しています。

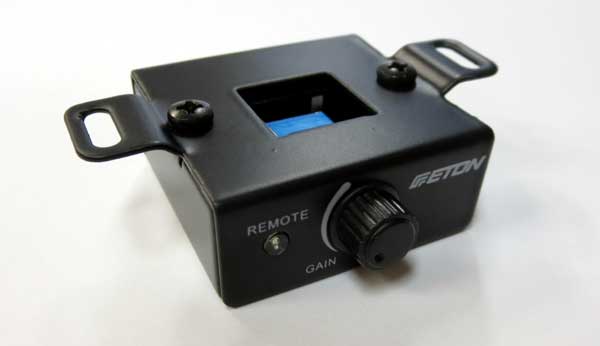

全モデル、リモートレベルコントローラーが付属されてます。
内蔵クロスオーバーのON/OFFに関係無く音量が調整できます。
MA4は3ch/4ch、MA6は5ch/6chに対応します。

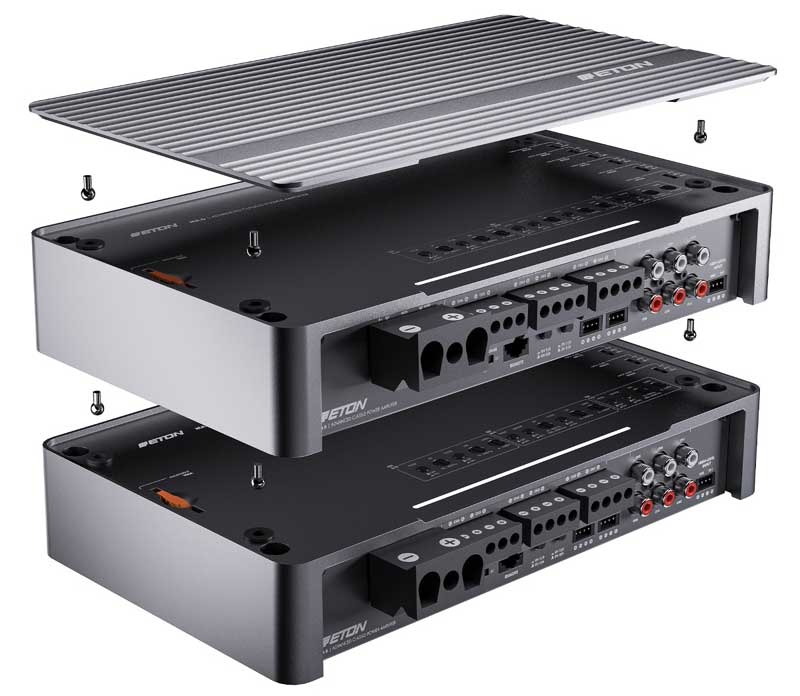

同サイズアンプのスタッキング設置が可能

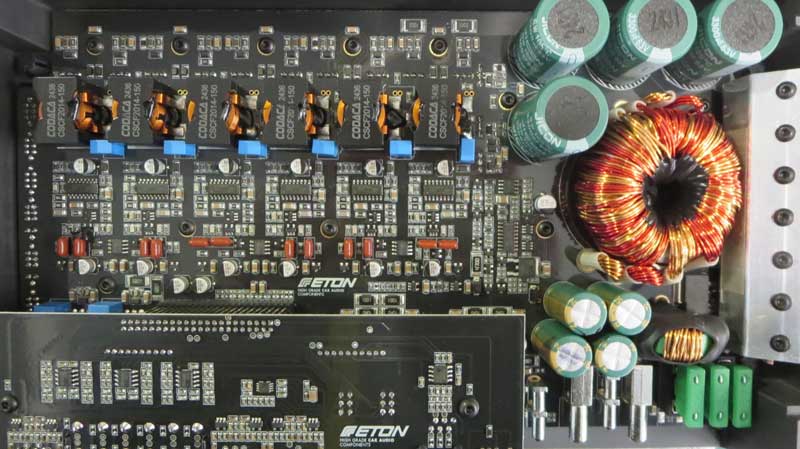

MA6 内部

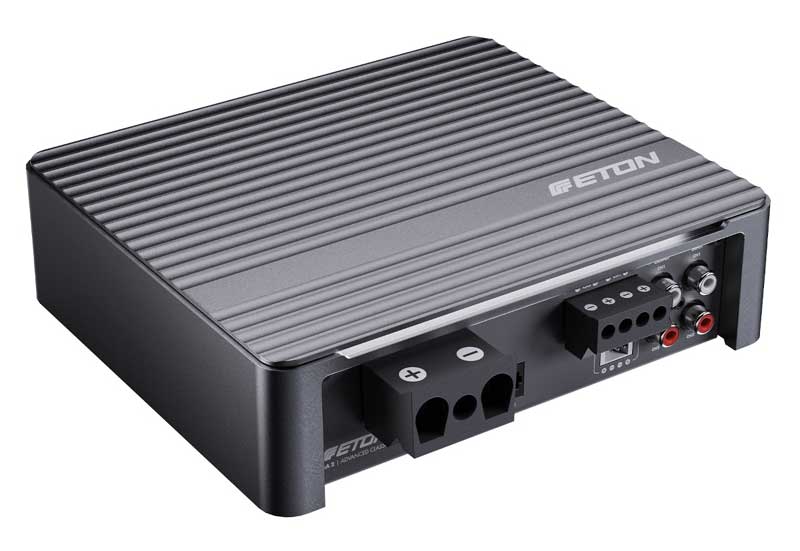

MA2 190W×2ch POWER AMP 希望小売価格 88,000円（税抜価格 80,000円）

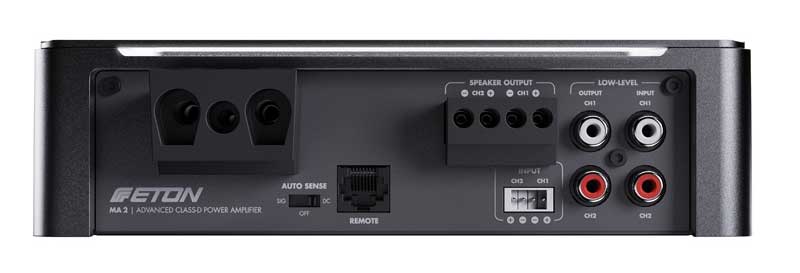

MA2 サイドパネル
MA2 主な特徴
・幅184×高さ51×奥行160mmのコンパクトな高品位筐体
・190W×2ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
MA2 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
190W×2ch 4Ωステレオ |
| 310W×2ch 2Ωステレオ |
|
| 640W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.003％以下 |
| SN比 |
93dB以上 |
| ダンピングファクター |
213以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch |
| ハイレベル入力 |
専用4ピンコネクター 入力感度 1〜15V/15〜40V |
| ハイレベル負荷切換機能 |
10Ω/150Ω/600Ω |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
RCA 2ch |
| 内蔵クロスオーバータイプ |
HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz バリアブル、Butterworth 12dB/oct |
| LP 30〜300Hz バリアブル、Butterworth 12dB/oct |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き 内蔵クロスオーバーのON/OFFに関係無く有効 |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
160×51×184(mm) |
| 重量 |
1.7Kg |

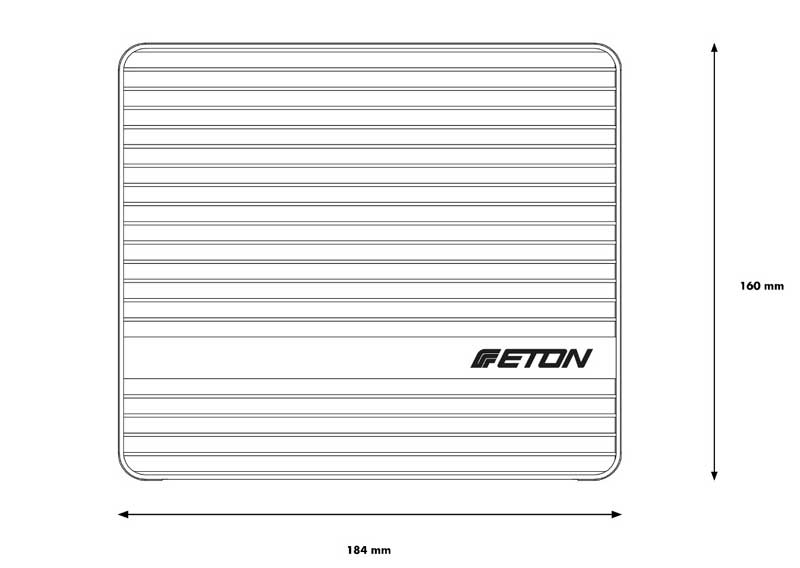

MA2 寸法図
（画像をクリックすると拡大します）
MA4 105W×4ch POWER AMP 希望小売価格 93,800円（税抜価格 85,000円）

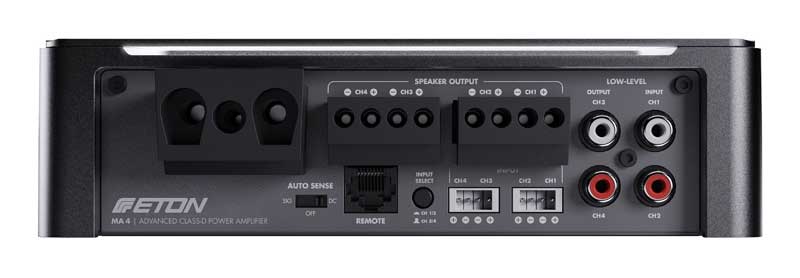

MA4 サイドパネル
MA4 主な特徴
・幅184×高さ51×奥行160mmのコンパクトな高品位筐体
・105W×4ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
MA4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
105W×4ch 4Ωステレオ |
| 185W×4ch 2Ωステレオ |
|
| 368W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
94dB以上 |
| ダンピングファクター |
168以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch |
| ハイレベル入力 |
専用4ピンコネクター×2個 入力感度 1〜15V/15〜40V |
| ハイレベル負荷切換機能 |
10Ω/150Ω/600Ω |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
無し |
| 内蔵クロスオーバータイプ |
HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz 300〜6KHz バリアブル、Butterworth 12dB/oct (Ch1/Ch2) |
| HP 15〜300Hz バリアブル、Butterworth 12dB/oct (Ch3/Ch4) |
|
| LP 30〜300Hz 600〜6KHz バリアブル、Butterworth 12dB/oct (Ch3/Ch4) |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き 内蔵クロスオーバーのON/OFFに関係無く3ch/4chに有効 |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
160×51×184(mm) |
| 重量 |
1.7Kg |
MA4 寸法図
（画像をクリックすると拡大します）

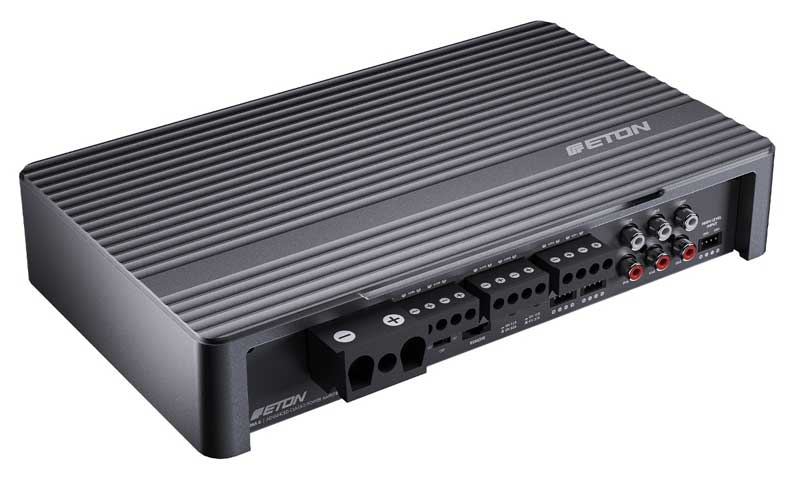

MA6 120W×6ch POWER AMP 希望小売価格 121,000円（税抜価格 110,000円）

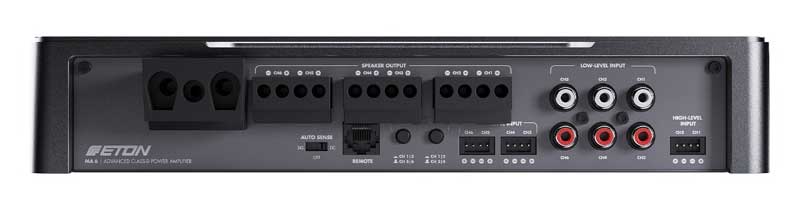

MA6 サイドパネル
MA6 主な特徴
・幅270×高さ51×奥行160mmのコンパクトな高品位筐体
・120W×6ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
MA6 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
120W×6ch 4Ωステレオ |
| 225W×6ch 2Ωステレオ |
|
| 450W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.005％以下 |
| SN比 |
92dB以上 |
| ダンピングファクター |
154以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch/6ch |
| ハイレベル入力 |
専用4ピンコネクター×3個 入力感度 1〜15V/15〜40V |
| ハイレベル負荷切換機能 |
10Ω/150Ω/600Ω |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
無し |
| 内蔵クロスオーバータイプ |
HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz 300〜6KHz バリアブル、Butterworth 12dB/oct (Ch1/Ch2) |
| HP 15〜300Hz バリアブル、Butterworth 12dB/oct (Ch3/Ch4) |
|
| LP 30〜300Hz 600〜6KHz バリアブル、Butterworth 12dB/oct (Ch3/Ch4) |
|
| HP 15〜300Hz バリアブル、Butterworth 12dB/oct (Ch5/Ch6) |
|
| LP 30〜300Hz バリアブル、Butterworth 12dB/oct (Ch5/Ch6) |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き 内蔵クロスオーバーのON/OFFに関係無く5ch/6chに有効 |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.9A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×3 |
| 外形寸法(W×H×D) |
160×51×270(mm) |
| 重量 |
2.3Kg |

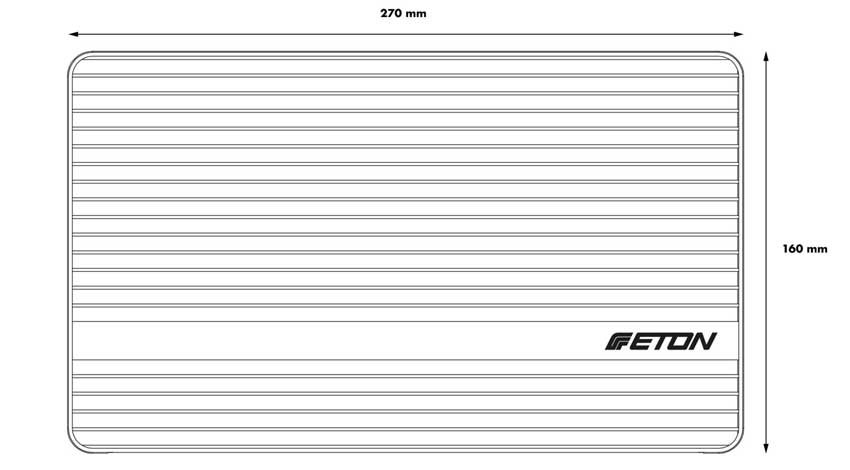

MA6 寸法図
（画像をクリックすると拡大します）
