MICRO-SERIES POWER AMPS
MICROシリーズは超小型化と高音質を実現したD級パワーアンプです。
MICRO-120.2
85W×2ch |
MICRO-250.4
45W×2ch + 80W×2ch 4Ω負荷専用モデル |
MICRO-SERIES POWER AMPS
新開発されたMICROシリーズは、D級動作で消費電流を抑えながら音楽性を追求しました。
デジタルパワーアンプの出力回路は、高周波は成分を取り除くためにローパスフィルターが
必要になります。このフィルターが音質へ大きく影響します。
MICROシリーズは、高級コイルを採用、直流抵抗を極力抑え、
負荷インピーダンスによる周波数特性の変化が少なく、0.03％以下と低歪を実現しています。
これによりダンピングの効いた高音質再生を可能にしています。
電源回路は MOS-FET 駆動の強力なパワーサプライを採用。
余分な発熱を抑え、電源部の小型化が実現しています。
入力部はグランドループにならないフローティング回路を採用しました。
外部からのノイズ混入を極力抑えた仕様です。
出力部のMOS-FETはオーディオ専用品を採用し、
大振幅でもフルスイング駆動を可能にしています。
出力部のローパスフィルターは高級チョークコイルを採用し
直流抵抗を大幅に抑え、サウンドクオリティーを追求しました。
内蔵のクロスオーバーはハイパス/ローパス切換えて使用できます。
調整範囲の広い周波数帯とし、バリアブルで調整が可能です。
アイドリングストップに対応しました。
エンジン再始動の電圧降下でも音切れしないように対応しました。
使いやすさも考慮されたハイレベルインプット機能を搭載しています。
純正ヘッドユニットやプリアウトの無いヘッドユニットなどの
スピーカー出力からの接続にも対応しています。
ハイレベルインプット使用時にはオートパワー機能が利用できます。
オートパワー機能をONにすれば、リモート入力が不要で、
ヘッドユニットON/OFFを検知して自動的にアンプの電源がON/OFFします。
信号の検知は、直流電圧検知と音声信号検知が選択できます。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
MICRO-120.2 85W×2ch POWER AMP 希望小売価格 41,800円（税抜価格 38,000円）
MICRO-120.2 主な特徴
・幅110×高さ42×奥行80mmのコンパクトな高品位筐体
・85W×2ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載

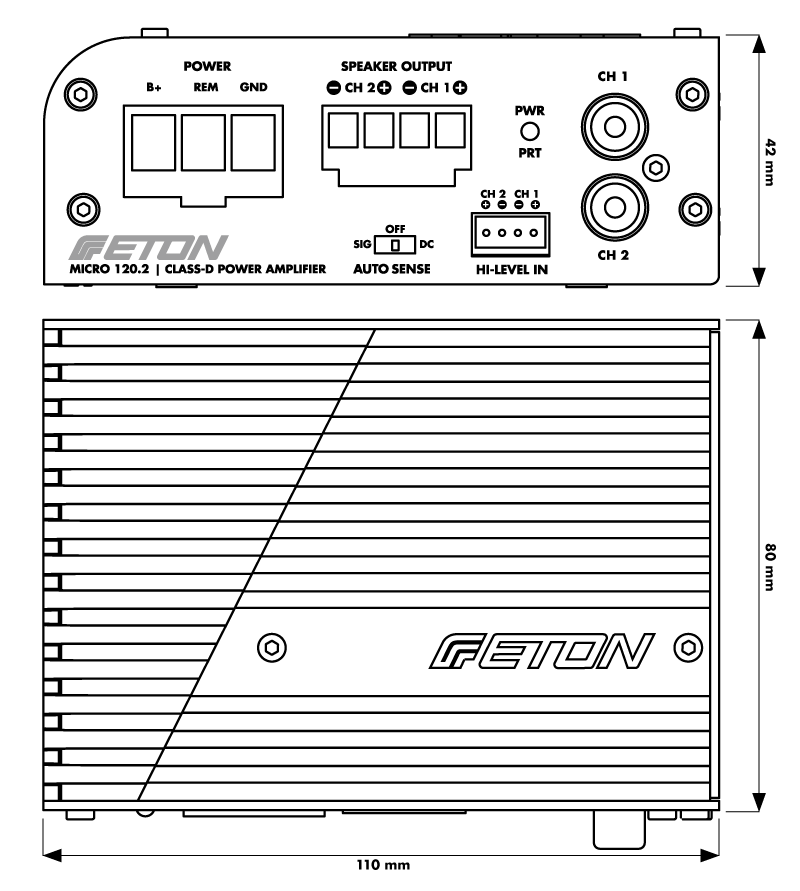

本体寸法図

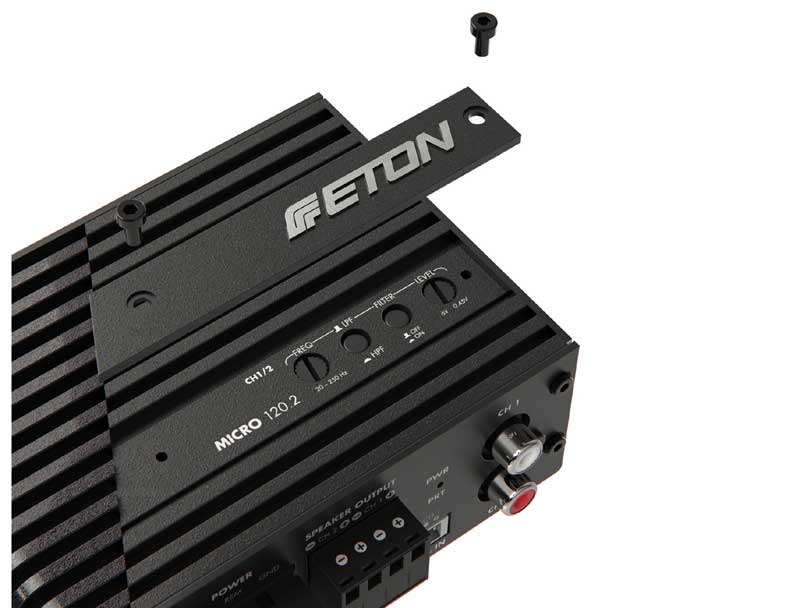

トップパネル内に各種調整ノブを配置

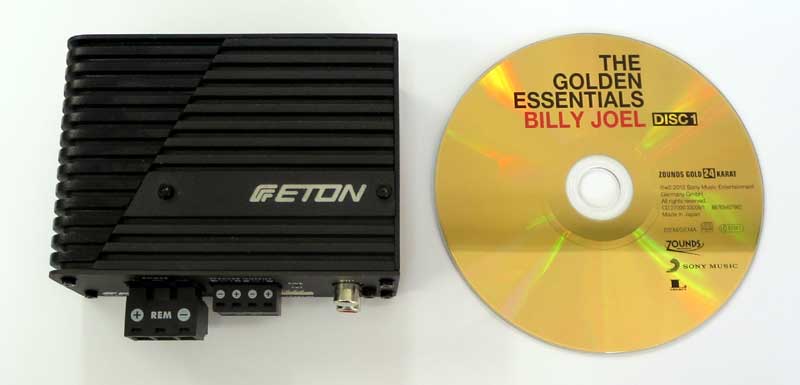

MICRO-120.2、CDディスクとのサイズ比較
CDディスクは付属品ではありません。
MICRO-120.2 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
85W×2ch 4Ωステレオ |
| 120W×2ch 2Ωステレオ |
|
| 270W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
20〜20KHz |
| 歪み率 |
0.03％以下 |
| SN比 |
89dB以上 |
| ダンピングファクター |
40以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
10KΩ |
| 入力モード |
2ch |
| ハイレベル入力 |
専用4ピンコネクター付属 |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| 内蔵クロスオーバータイプ |
HP/LP切替式 |
| クロスオーバー周波数/スロープ |
HP 20〜250Hz バリアブル、Butterworth 12dB/oct |
| LP 20〜250Hz バリアブル、Butterworth 12dB/oct |
|
| アイドリングストップ |
対応 |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.6A（無信号時） |
| 内蔵ヒューズ |
MINI 30A（基板内） |
| 外形寸法(W×H×D) |
110×42×80(mm) |
| 重量 |
480g |
| 付属接続ケーブル |
4ピン ハイレベル入力ケーブル |
MICRO-250.4 45W×2ch + 80W×2ch POWER AMP 希望小売価格 57,200円（税抜価格 52,000円）
4Ω負荷専用モデル
MICRO-120.2 主な特徴
・幅127×高さ42×奥行94mmのコンパクトな高品位筐体
・45W×2ch + 80W×2ch（4Ω負荷専用）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用RCAコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載

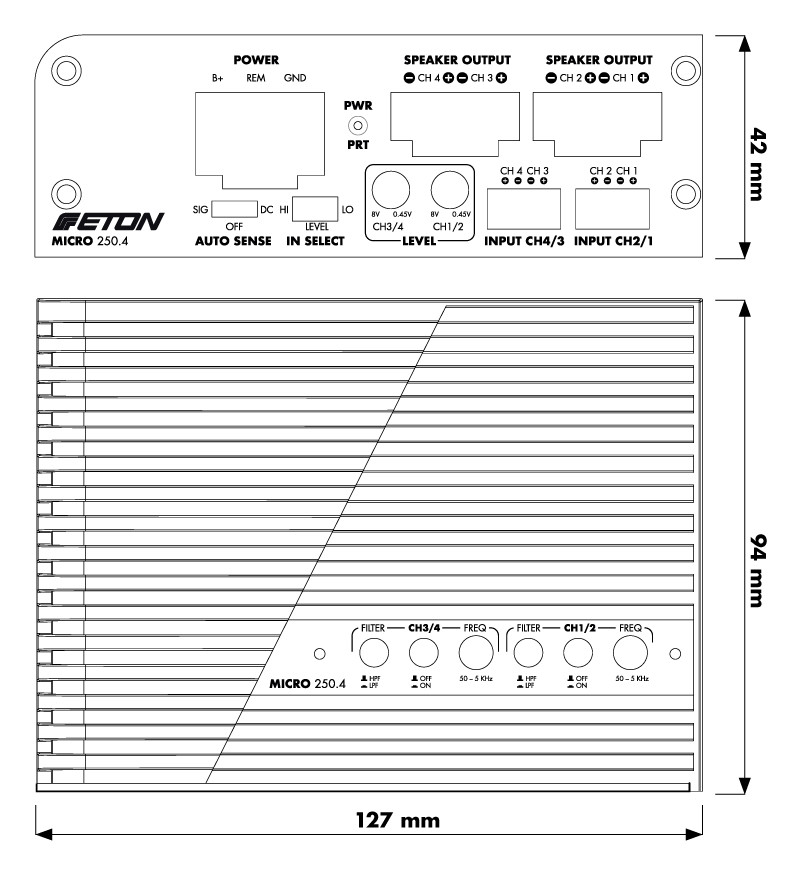

本体寸法図
MICRO-250.4 主な仕様
| チャンネルモード |
4ch（ブリッジ接続不可） |
| 出力電力 |
45W×2ch + 80W×2ch 4Ωステレオ |
| 負荷インピーダンス |
4Ω以上 |
| 出力部動作クラス |
D級 |
| 周波数特性 |
20〜20KHz |
| 歪み率 |
0.03％以下 |
| SN比 |
89dB以上 |
| ダンピングファクター |
40以上 |
| 入力感度 |
0.45V(450mV)〜8.0V |
| 入力インピーダンス |
10KΩ |
| 入力モード |
4ch |
| ハイレベル入力 |
専用RCAコネクター付属 |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| 内蔵クロスオーバータイプ |
HP/LP切替式 |
| クロスオーバー周波数/スロープ |
HP 50〜5KHz バリアブル、Butterworth 12dB/oct |
| LP 50〜5KHz バリアブル、Butterworth 12dB/oct |
|
| アイドリングストップ |
対応 |
| 動作電源電圧 |
8.0V〜15.5V |
| アイドリング電流 |
0.6A（無信号時） |
| 内蔵ヒューズ |
MINI 30A（基板内） |
| 外形寸法(W×H×D) |
127×42×94(mm) |
| 重量 |
620g |
| 付属接続ケーブル |
RCA ローレベル入力ケーブル、4ピン ハイレベル入力ケーブル |
