MINI-SERIES POWER AMPS
MINIシリーズは高音質を実現したD級パワーアンプです。
本体サイズは、幅183×高さ50×奥行146mmと超小型化を実現。
MINI-300.2
185W×2ch |
MINI-150.4
100W×4ch |
MINI-SERIES POWER AMPS
新開発されたMINIシリーズは、D級動作で消費電流を抑えながら音楽性を追求しました。
デジタルパワーアンプの出力回路は、高周波は成分を取り除くためにローパスフィルターが
必要になります。このフィルターが音質へ大きく影響します。
MINIシリーズは、平板を巻いた贅沢な高級コイルを採用、直流抵抗を極力抑え、
負荷インピーダンスによる周波数特性の変化が少なく、0.007％以下と低歪を実現しています。
これによりダンピングの効いた高音質再生を可能にしています。
電源回路はMOS-FET 2パラレル駆動の強力なパワーサプライを採用。
余分な発熱を抑え、電源部の小型化が実現しています。
入力部はグランドループにならないフローティング回路を採用しました。
外部からのノイズ混入を極力抑えた仕様です。
出力部のMOS-FETはオーディオ専用品を採用、MINI-150.4/ MINI-300.2共に
2パラレル接続の仕様とし大振幅でもフルスイング駆動を可能にしています。
出力部のローパスフィルターには板巻きの高級チョークコイルを採用し
直流抵抗を大幅に抑え、サウンドクオリティーを追求しました。
内蔵のクロスオーバーはハイパス/ローパス切換えて使用できます。
MINI-150.4のフロントchはハイパスのON/OFF切換のみです。
調整範囲の広い周波数帯とし、バリアブルで調整が可能です。
付属のリモートコントローラーを使用すれば、手元で音量調整を行えます。
MINI-150.4は3ch/4chの音量調整が可能です。
使いやすさも考慮されたハイレベルインプット機能を搭載しています。
純正ヘッドユニットやプリアウトの無いヘッドユニットなどの
スピーカー出力からの接続にも対応しています。
ハイレベルインプット使用時にはオートパワー機能が利用できます。
オートパワー機能をONにすれば、リモート入力が不要で、
ヘッドユニットON/OFFを検知して自動的にアンプの電源がON/OFFします。
信号の検知は、直流電圧検知と音声信号検知が選択できます。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
本体サイズは、幅183×高さ50×奥行146mmと超小型化を実現しています。
MINI-300.2 185W×2ch POWER AMP 希望小売価格 66,000円（税抜価格 60,000円）
MINI-300.2 主な特徴
・幅183×高さ50×奥行146mmのコンパクトな高品位筐体
・185W×2ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
MINI-300.2 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
185W×2ch 4Ωステレオ |
| 310W×2ch 2Ωステレオ |
|
| 620W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.009％以下 |
| SN比 |
95dB以上 |
| ダンピングファクター |
170以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch |
| ハイレベル入力 |
専用4ピンコネクター |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
RCA 2ch |
| 内蔵クロスオーバータイプ |
HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz バリアブル、Butterworth
12dB/oct |
| LP 30〜300Hz バリアブル、Butterworth
12dB/oct |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
183×50×146(mm) |
| 重量 |
2.1Kg |
付属リモートコントローラー
MINI-150.4 100W×4ch POWER AMP 希望小売価格 77,000円（税抜価格 70,000円）
MINI-150.4 主な特徴
・幅183×高さ50×奥行146mmのコンパクトな高品位筐体
・100W×4ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
MINI-150.4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
100W×4ch 4Ωステレオ |
| 155W×4ch 2Ωステレオ |
|
| 310W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.009％以下 |
| SN比 |
95dB以上 |
| ダンピングファクター |
170以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch |
| ハイレベル入力 |
専用4ピンコネクター×2個（フロント/リア各1個） |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
未対応 |
| 内蔵クロスオーバータイプ |
フロントHP ON/OFF切替式、リア HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz バリアブル、Butterworth
12dB/oct（1ch/2ch） |
| LP 300〜6KHz バリアブル、Butterworth
12dB/oct（1ch/2ch） |
|
| HP 15〜300Hz バリアブル、Butterworth
12dB/oct（3ch/4ch） |
|
| LP 30〜300Hz 600〜6KHz バリアブル、Butterworth
12dB/oct（3ch/4ch） |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き（3ch/4chに使用可能） |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
183×50×146(mm) |
| 重量 |
2.1Kg |

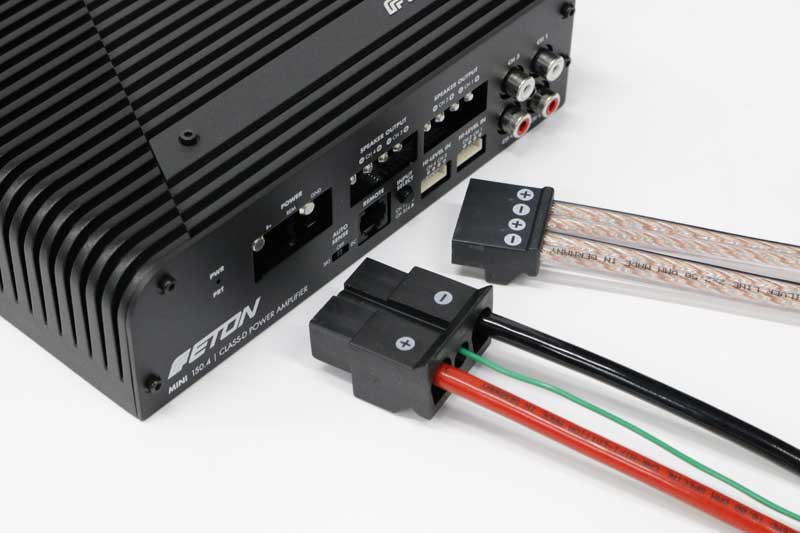

MINI-150.4 接続コネクター

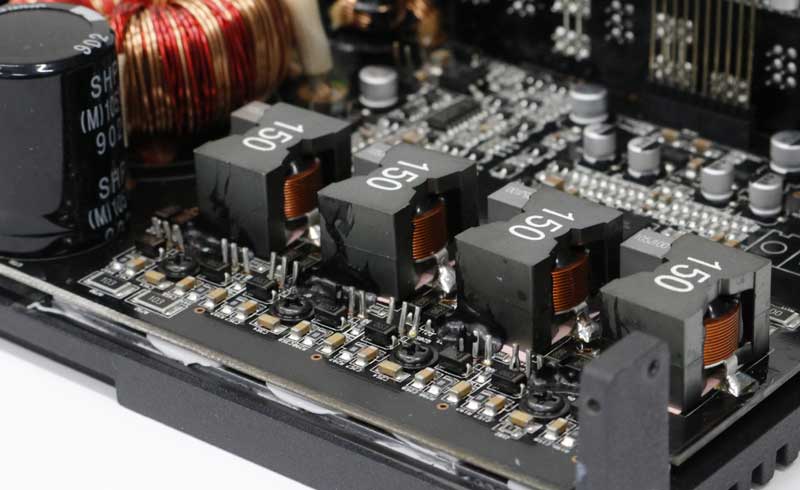

MINI-150.4 内部
板巻きの高級チョークコイルを採用

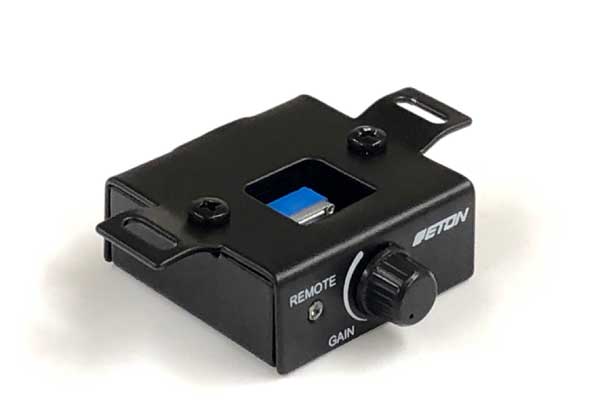

付属リモートコントローラー
