PA-SERIES POWER AMPS
PAシリーズは高音質と超小型化を実現したD級パワーアンプです。
PA2
85W×2ch |
PA4
45W×2ch + 80W×2ch |
PA-SERIES POWER AMPS
新開発されたPAシリーズはD級動作で消費電流を抑えながらハイパワーと音楽性を追求、
さらにマイクロサイズを実現した超小型パワーアンプです。
デジタルパワーアンプの出力回路は、高周波は成分を取り除くためにローパスフィルターが
必要になります。このフィルターが音質へ大きく影響します。
PAシリーズは、平板を巻いた贅沢な高級コイルを採用、直流抵抗を極力抑え、
負荷インピーダンスによる周波数特性の変化が少なく、低歪を実現しています。
これによりダンピングの効いた高音質再生を可能にしています。
電源回路はMOS-FET 2パラレル駆動の強力なパワーサプライを採用。
余分な発熱を抑え、電源部の小型化が実現しています。
入力部はグランドループにならないフローティング回路を採用しました。
外部からのノイズ混入を極力抑えた仕様です。
出力部のMOS-FETはオーディオ専用品を採用、
2パラレル接続の仕様とし大振幅でもフルスイング駆動を可能にしています。
出力部のローパスフィルターには板巻きの高級チョークコイルを採用し
直流抵抗を大幅に抑え、サウンドクオリティーを追求しました。
内蔵のクロスオーバーはハイパス/ローパス切換えて使用できます。
調整範囲の広い周波数帯とし、バリアブルで調整が可能です。
ヘッドユニットのスピーカー出力に接続できるハイレベル入力に対応しています。
また、ヘッドユニットに連動してリモートインができる様にオートパワーオンを機能、
このオートパワーオンを機能はDC検出と信号検出を選択して設定が可能で、
あらゆるヘッドユニットに対応しました。ハイレベル専用4ピンコネクター付属。
さらに高出力純正アンプからの接続にも対応可能な入力レンジ切替機能、
VW/AUDI/BMW純正アンプのエラープロテクションシステムに対応するための
入力負荷切替機能を搭載しています。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。

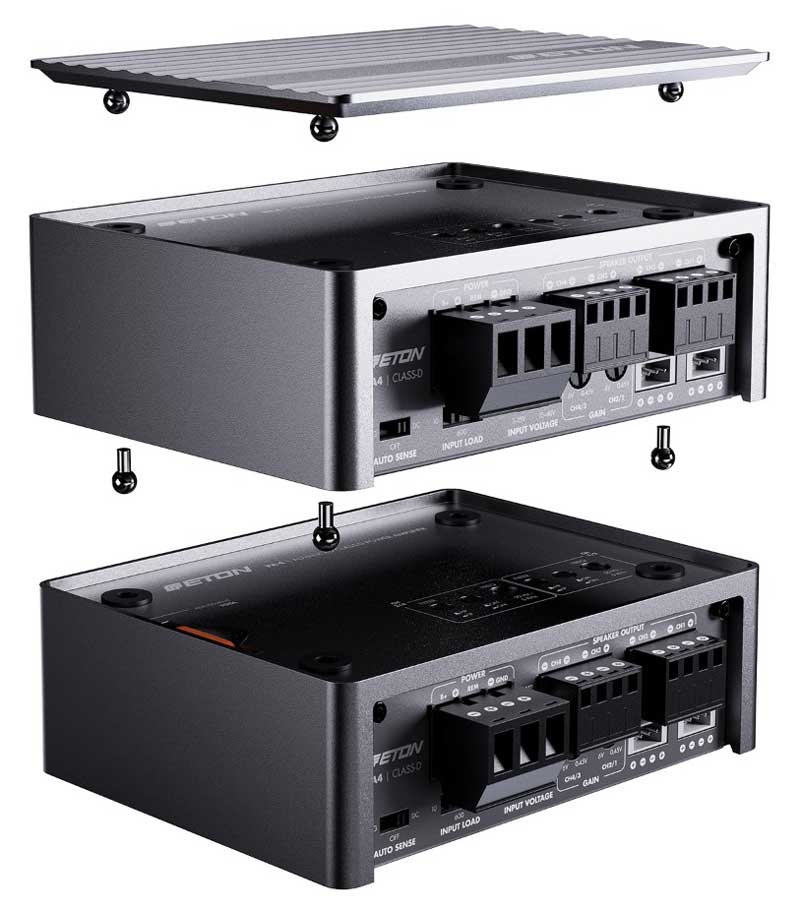

同サイズアンプのスタッキング設置が可能

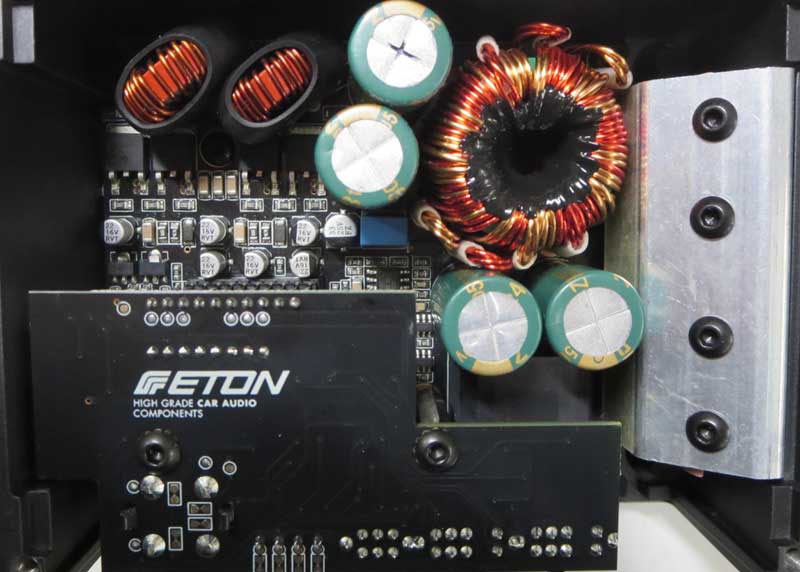

PA2 内部
PA2 85W×2ch POWER AMP 希望小売価格 55,000円（税抜価格 50,000円）

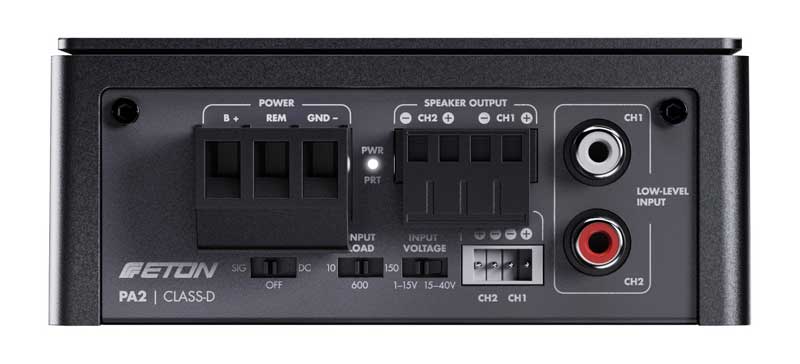

PA2 サイドパネル
PA2 主な特徴
・幅110×高さ45×奥行85mmのコンパクトな高品位筐体
・85W×2ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
PA2 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
85W×2ch 4Ωステレオ |
| 140W×2ch 2Ωステレオ |
|
| 285W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
20〜20KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
88dB以上 |
| ダンピングファクター |
40以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch |
| ハイレベル入力 |
専用4ピンコネクター |
| ハイレベル負荷切換機能 |
10Ω/150Ω/600Ω |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
RCA 2ch |
| 内蔵クロスオーバータイプ |
HP/LP切替式 |
| クロスオーバー周波数/スロープ |
HP 25〜250Hz バリアブル、Butterworth
12dB/oct |
| LP 25〜250Hz バリアブル、Butterworth
12dB/oct |
|
| 動作電源電圧 |
8.5V〜15.5V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
無し 外付ヒューズ40A推奨 |
| 外形寸法(W×H×D) |
110×45×85(mm) |
| 重量 |
650g |

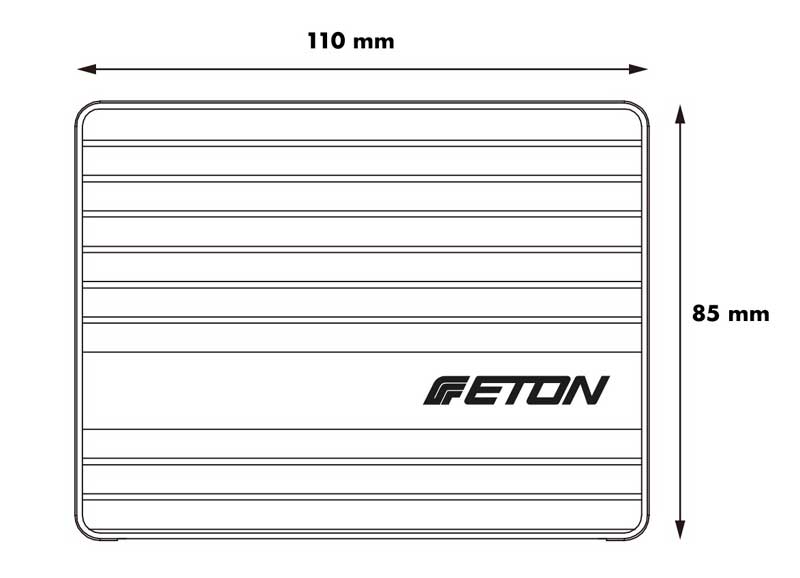

PA2 寸法図
（画像をクリックすると拡大します）
PA4 45W×2ch + 80W×2ch POWER AMP 希望小売価格 66,000円（税抜価格 60,000円）

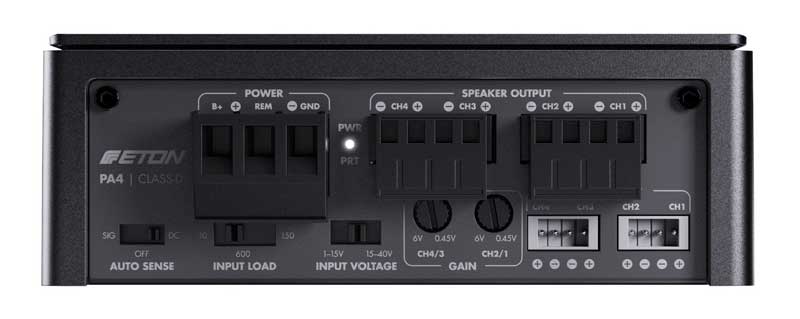

PA4 サイドパネル
PA4 主な特徴
・幅128×高さ45×奥行100mmのコンパクトな高品位筐体
・45W×2ch + 80W×2ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
PA4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
45W×2ch + 80W×2ch 4Ωステレオ |
| 非対応 + 140W×2ch 2Ωステレオ |
|
| 非対応 + 280W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
20〜20KHz |
| 歪み率 |
0.01％以下 |
| SN比 |
78dB以上 |
| ダンピングファクター |
65以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch |
| ハイレベル入力 |
専用4ピンコネクター×2個（フロント/リア各1個） |
| ハイレベル負荷切換機能 |
10Ω/150Ω/600Ω |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
未対応 |
| 内蔵クロスオーバータイプ |
HP/LP切替式 |
| クロスオーバー周波数/スロープ |
HP 50〜5KHz バリアブル、Butterworth
12dB/oct |
| LP 50〜5KHz バリアブル、Butterworth
12dB/oct |
|
| 動作電源電圧 |
8.5V〜15.5V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
無し 外付ヒューズ40A推奨 |
| 外形寸法(W×H×D) |
128×45×100(mm) |
| 重量 |
680g |

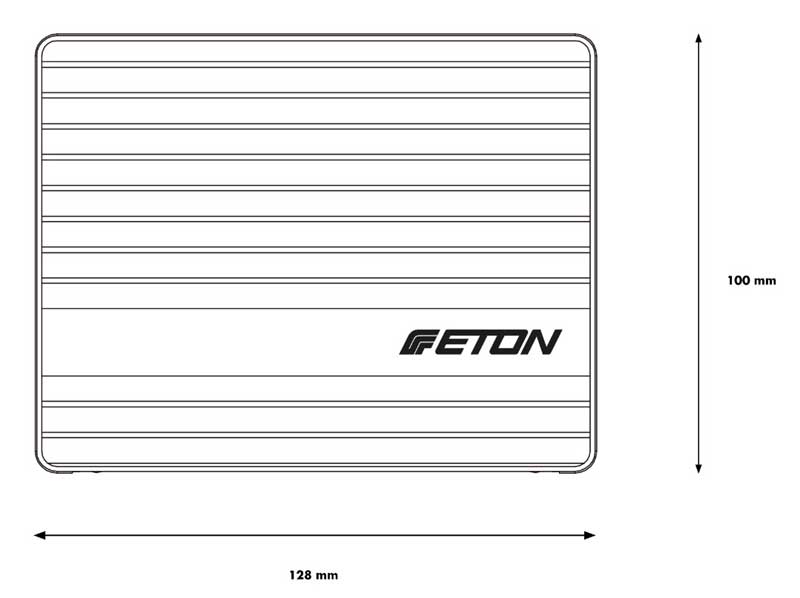

PA4 寸法図
（画像をクリックすると拡大します）
