POWER-SERIES POWER AMPS
POWERシリーズアンプは、デジタル(D級)パワーアンプへと更なる高音質を追求して開発されました。
POWER-450.2
270W×2ch |
POWER-220.4
145W×4ch |
POWER-150.6
100W×6ch |
POWER-SERIES AMPS
POWERシリーズは高音質化技術をコンパクトボディに凝縮し、低消費電流を実現した
次世代スタンダードのデジタル(D級)パワーアンプへと進化しました。
パワーハンドリングとサイズ
POWER-450.2 270W×2ch D146×H50×W249mm
POWER-220.4 145W×4ch D146×H50×W249mm
POWER-150.6 100W×6ch D146×H50×W270mm
ハイパワー と小型化を達成しています。
マットブラック仕上げの専用設計アルミダイキャスト製ボディを採用し高級感を演出

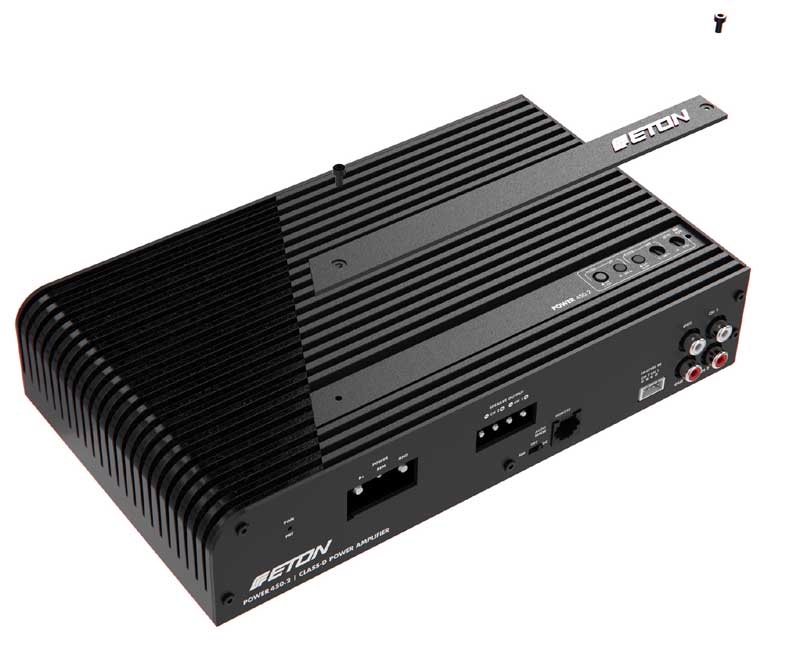

また、ブラックプレートを外すと調整パネルが現れるお洒落なデザインに仕上げました。
インストール後の各部調整が容易に行えます。
電源部は強力MOS-FETのパラレル構成とし、平滑部のコンデンサーは大容量を搭載。
出力インピーダンスの変動を抑え安定な電力を供給できる回路としました。
入力のアナログ部にはオーディオ専用のオペアンプ（OPA-1662）を採用。
初段部・フィルター部共に高音質な回路構成です。
デジタルアンプの心臓部となるPWM変換(パルス変換)駆動部のオペアンプ（MUSES-8820）を採用。
PWM変換(パルス変換)回路には、日本製1チップICのトランスコンダクタンスアンプを採用しました。
このトランスコンダクタンスアンプは量子化の誤差とデッドタイムを抑える事が可能になり、
正確な信号変換が達成され低歪化と高SN比を達成しています。
また1チップ化することによりノイズ混入を抑えた安定動作が可能になっています。
ファイナル部のMOS-FETには高耐圧、大電流、32mΩ以下という超低ON抵抗のディバイスを採用。
さらにプリントパターンのデザインを追求し浮遊インダクタンスを抑えた回路構成を実現しています。
またデジタルからアナログに変換するローパスフィルターは、
音質を重視したフィルムコンデンサーと平板巻きOFCコイルから構成されています。
全モデル、ヘッドユニットのスピーカー出力に接続できるハイレベル入力に対応しています。
また、ヘッドユニットに連動してリモートインができる様にオートパワーオンを機能、
このオートパワーオンを機能はDC検出と信号検出を選択して設定が可能で、
あらゆるヘッドユニットに対応しました。ハイレベル専用4ピンコネクター付属。
POWER-450.2はシステム発展性を考慮してプリアウト端子を装備。
入力された信号バファーを介して出力しますので、複数アンプの使用時などに便利です。

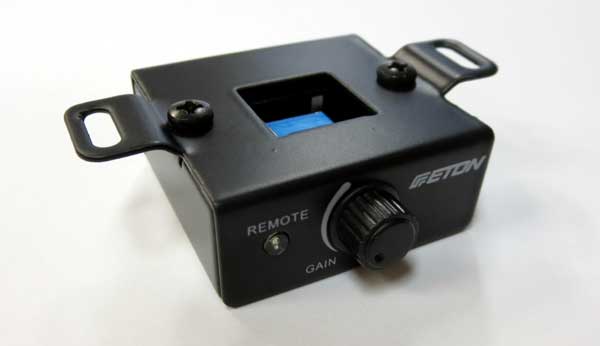

全モデル、リモートレベルコントローラーが付属されてます。
内蔵クロスオーバーをローパスに設定時にサブウーファーの音量が調整できます。

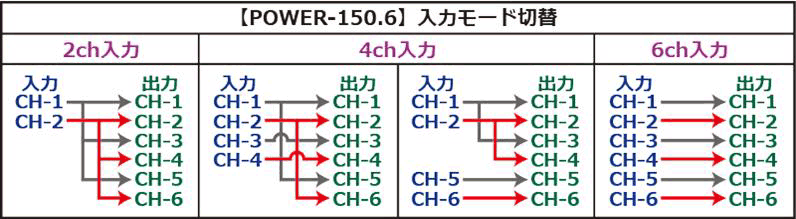

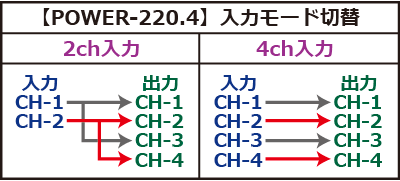

POWER-220.4は3ch/4ch、POWER-150.6は5ch/6chに対応します。

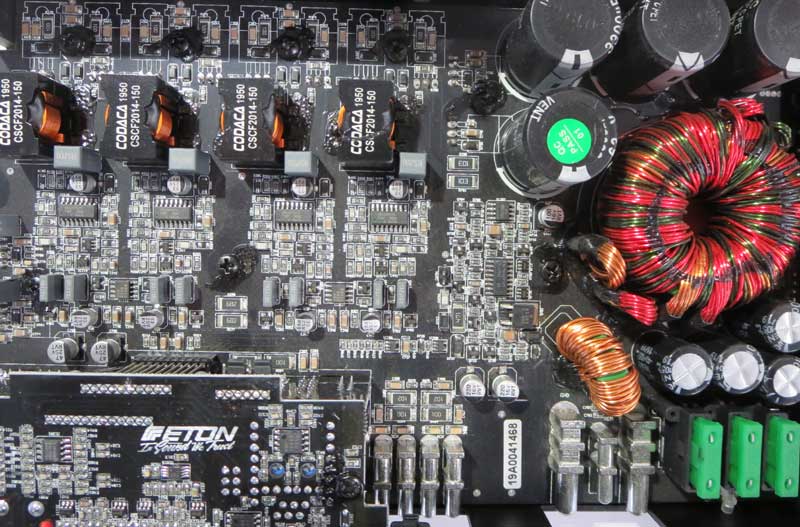

POWER-220.4 メイン内部

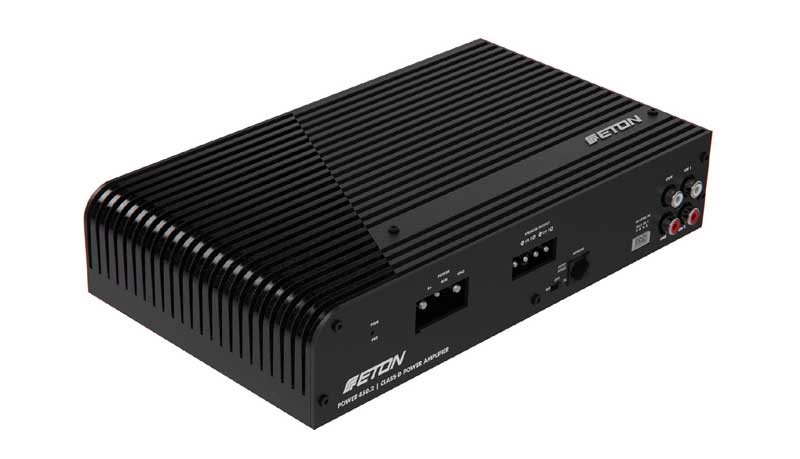

POWER-450.2 270W×2ch POWER AMP 希望小売価格 74,800円（税抜価格 68,000円）
POWER-450.2 主な特徴
・幅249×高さ50×奥行146mmのコンパクトな高品位筐体
・270W×2ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
ブラックプレートを外すと調整パネルが現れます。
インストール後の調整が容易に行えます。
POWER-450.2 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
270W×2ch 4Ωステレオ |
| 454W×2ch 2Ωステレオ |
|
| 908W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.007％以下 |
| SN比 |
91dB以上 |
| ダンピングファクター |
140以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch |
| ハイレベル入力 |
専用4ピンコネクター |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
RCA 2ch |
| 内蔵クロスオーバータイプ |
HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz バリアブル、Butterworth
12dB/oct |
| LP 30〜300Hz バリアブル、Butterworth
12dB/oct |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き 内蔵クロスオーバーLP時に有効 |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×3 |
| 外形寸法(W×H×D) |
146×50×249(mm) |
| 重量 |
1.8Kg |
POWER-220.4 145W×4ch POWER AMP 希望小売価格 85,800円（税抜価格 78,000円）
POWER-220.4 主な特徴
・幅249×高さ50×奥行146mmのコンパクトな高品位筐体
・145W×4ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載
ブラックプレートを外すと調整パネルが現れます。
インストール後の調整が容易に行えます。
POWER-220.4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
145W×4ch 4Ωステレオ |
| 237W×4ch 2Ωステレオ |
|
| 475W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.007％以下 |
| SN比 |
88dB以上 |
| ダンピングファクター |
100以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch |
| ハイレベル入力 |
専用4ピンコネクター×2個 |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
無し |
| 内蔵クロスオーバータイプ |
HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz 300〜6KHz バリアブル、Butterworth
12dB/oct (Ch1/Ch2) |
| HP 15〜300Hz バリアブル、Butterworth
12dB/oct (Ch3/Ch4) |
|
| LP 30〜300Hz 600〜6KHz バリアブル、Butterworth
12dB/oct (Ch3/Ch4) |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き 内蔵クロスオーバーLP時
3ch/4chに有効 |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×3 |
| 外形寸法(W×H×D) |
146×50×249(mm) |
| 重量 |
1.8Kg |

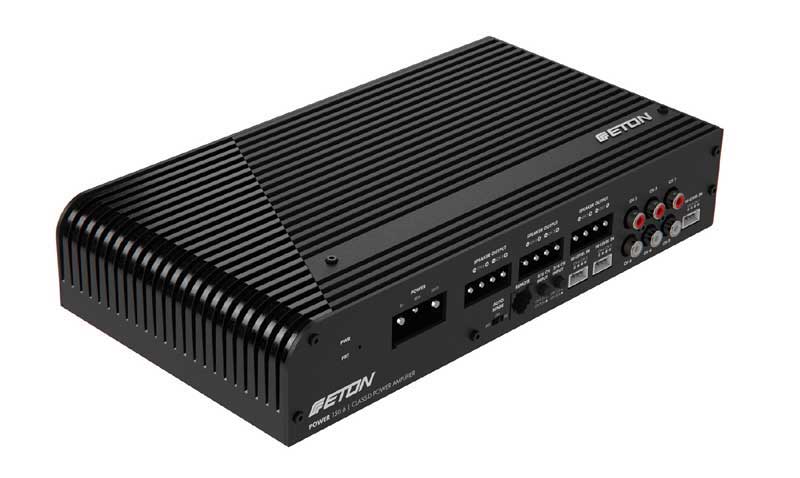

POWER-150.6 100W×6ch POWER AMP 希望小売価格 99,000円（税抜価格 90,000円）
POWER-150.6 主な特徴
・幅270×高さ50×奥行146mmのコンパクトな高品位筐体
・200W×6ch（4Ωステレオ時）
・グランドがループにならないフローティング入力回路
・ハイレベルインプット機能搭載
（ハイレベル専用4ピンコネクター付ケーブル付属）
・ON/OFF切換式オートパワーオン機能搭載

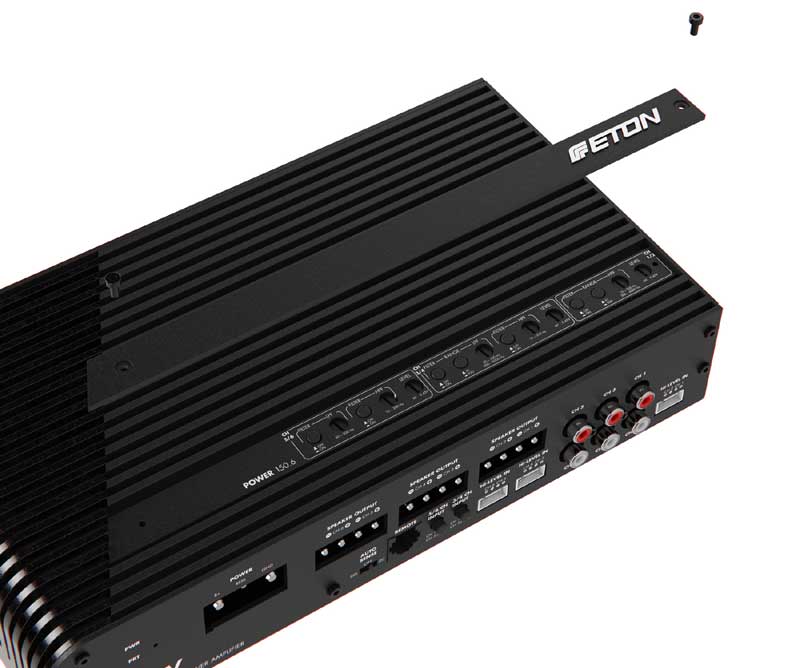

ブラックプレートを外すと調整パネルが現れます。
インストール後の調整が容易に行えます。
POWER-150.6 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
100W×6ch 4Ωステレオ |
| 150W×6ch 2Ωステレオ |
|
| 300W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.008％以下 |
| SN比 |
90dB以上 |
| ダンピングファクター |
90以上 |
| 入力感度 |
0.45V(450mV)〜6.0V |
| 入力インピーダンス |
22KΩ |
| 入力モード |
2ch/4ch/6ch |
| ハイレベル入力 |
専用4ピンコネクター×3個 |
| オートパワーオン機能 |
対応（ハイレベル入力時）DC/Signal/OFF切換式 適合H/Uの判定方法 |
| プリアウト |
無し |
| 内蔵クロスオーバータイプ |
HP/LP/BP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜300Hz 300〜6KHz バリアブル、Butterworth
12dB/oct (Ch1/Ch2) |
| HP 15〜300Hz バリアブル、Butterworth
12dB/oct (Ch3/Ch4) |
|
| LP 30〜300Hz 600〜6KHz バリアブル、Butterworth
12dB/oct (Ch3/Ch4) |
|
| HP 15〜300Hz バリアブル、Butterworth
12dB/oct (Ch5/Ch6) |
|
| LP 30〜300Hz バリアブル、Butterworth
12dB/oct (Ch5/Ch6) |
|
| リモートレベルコントローラー |
付属 5.0mケーブル付き 内蔵クロスオーバーLP時
5ch/6chに有効 |
| 動作電源電圧 |
11.0V〜16.0V |
| アイドリング電流 |
0.9A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×3 |
| 外形寸法(W×H×D) |
146×50×270(mm) |
| 重量 |
1.9Kg |
