SDA-SERIES POWER AMPS
SDAシリーズアンプは、MAシリーズの後継モデルとして、更なる高音質を追求して開発されました。
SDA-100.4
75W×4ch |
SDA-100.6
75W×6ch |
SDA-150.4
120W×4ch |
SDA-750.1
300W×1ch |
SDA-SERIES AMPS
SDAシリーズは高音質化技術をコンパクトボディに凝縮し、低消費電流を実現した
次世代スタンダードのデジタル(D級)パワーアンプへと進化しました。
その本体サイズはSDA-100.4/SDA-750.1が172×55×230mm、
SDA-150.4/SDA-100.6が172×55×280mmという圧倒的な小型化を実現。
マットブラック仕上げの専用設計アルミダイキャスト製ボディを採用し高級感を演出
また、ブラックプレートを外すと調整パネルが現れるお洒落なデザインに仕上げました。
インストール後の各部調整が容易に行えます。
電源部は強力MOS-FETのパラレル構成とし、平滑部のコンデンサーは大容量を搭載。
出力インピーダンスの変動を抑え安定な電力を供給できる回路としました。

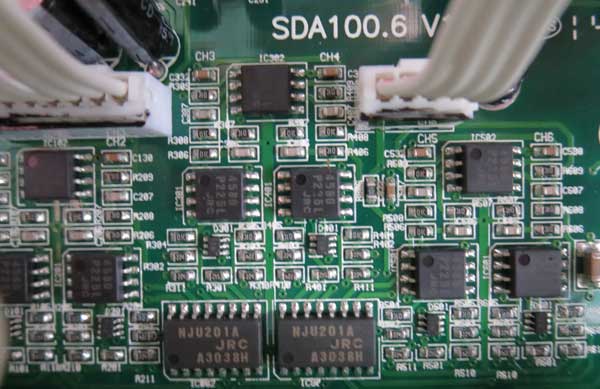

入力のアナログ部にはオーディオ専用のオペアンプ（4580D）を採用。
初段部・フィルター部共に高音質な回路構成です。

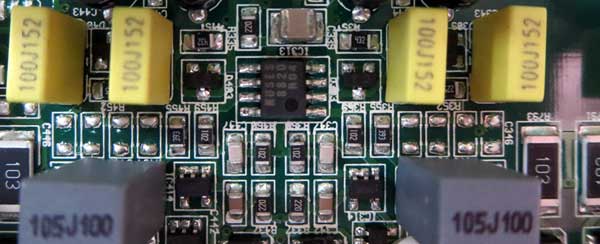

デジタルアンプの心臓部となるPWM変換(パルス変換)駆動部のオペアンプ（MUSES8820）を採用。
PWM変換(パルス変換)回路には、日本製1チップICのトランスコンダクタンスアンプを採用しました。
このトランスコンダクタンスアンプは量子化の誤差とデッドタイムを抑える事が可能になり、
正確な信号変換が達成され低歪化と高SN比を達成しています。
また1チップ化することによりノイズ混入を抑えた安定動作が可能になっています。
ファイナル部のMOS-FETには高耐圧、大電流、32mΩ以下という超低ON抵抗のディバイスを採用。
さらにプリントパターンのデザインを追求し浮遊インダクタンスを抑えた回路構成を実現しています。
またデジタルからアナログに変換するローパスフィルターは、
音質を重視してフィルムコンデンサーとOFCコイルから構成されています。
SDAシリーズはハイクオリティーサウンドと低消費電流を高次元で両立させた、
SDA-100.4は75W×4ch/ SDA-100.6は75W×6ch/ SDA-150.4は120W×4chのフルレンジD級、
SDA-750.1は300W×1chのサブウーファー専用です。
便利な内蔵クロスオーバー機能を装備し、SDA-100.4/SDA-100.6/SDA-150.4は50〜500Hz
または、500〜5KHzの範囲でHPまたはLPをを設定可能です。
SDA-750.1は50〜250Hzの範囲でLP固定になります。
全モデル、ヘッドユニットのスピーカー出力に接続できるハイレベル入力に対応しています。
また、ヘッドユニットに連動してリモートインができる様にオートパワーオンを機能、
このオートパワーオンを機能はDC検出と信号検出を選択して設定が可能で、
あらゆるヘッドユニットに対応しました。ハイレベル専用RCAプラグ付属。
システム発展性を考慮してプリアウト端子を装備。(SDA-100.6を除く)
入力された信号バファーを介して出力しますので、複数アンプの使用時などに便利です。
SDA-100.4 75W×4ch POWER AMP 希望小売価格 60,500円（税抜価格 55,000円）

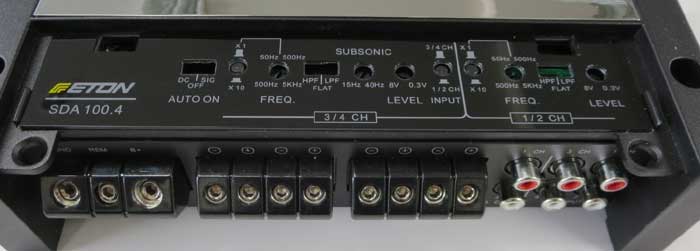

ブラックプレートを外すと調整パネルが現れます。
インストール後の調整が容易に行えます。
写真はSDA-100.4

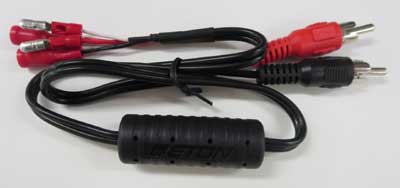

付属ハイレベル入力専用RCAプラグ
SDA-100.4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
75W×4ch 4Ωステレオ |
| 110W×4ch 2Ωステレオ |
|
| 220W×2ch 4Ωブリッジ |
|
| 動作電圧 |
7.6〜15.6V |
| 周波数特性 |
20〜20KHz |
| 歪み率 |
0.2％以下 |
| SN比 |
90dB以上 |
| ダンピングファクター |
200以上 |
| 入力感度 |
0.3V(300mV)〜8.0V |
| 入力インピーダンス |
20KΩ |
| ハイレベル入力 |
対応（専用RCAプラグ2個付属） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| クロスオーバータイプ |
HP/LP切替式バリアブル |
| クロスオーバー周波数 |
50〜500Hz、500〜5KHz 12dB/oct
Butterworth |
| サブソニックフィルター |
15〜80Hz （3ch/4chのみ） |
| プリアウト |
RCA 2ch 出力 |
| 外形寸法(W×H×D) |
172×55×231(mm) |
| その他 |
オートパワーオン ON/OFF、DC検出と信号検出の選択可 |
| 外部ヒューズ |
40A以下を推奨 |

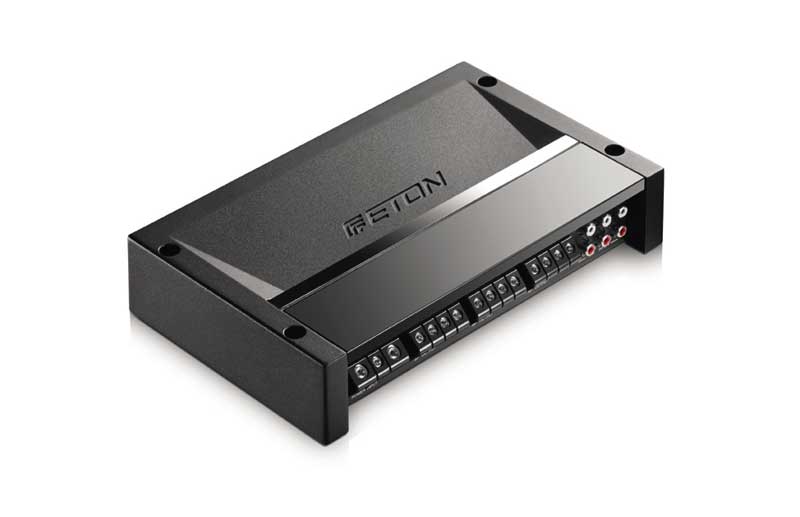

SDA-100.6 75W×6ch POWER AMP 希望小売価格 77,000円（税抜価格 70,000円）
ブラックプレートを外すと調整パネルが現れます。
インストール後の調整が容易に行えます。
写真はSDA-100.4
付属ハイレベル入力専用RCAプラグ
SDA-100.6 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
75W×6ch 4Ωステレオ |
| 110W×6ch 2Ωステレオ |
|
| 220W×3ch 4Ωブリッジ |
|
| 動作電圧 |
7.6〜15.6V |
| 周波数特性 |
20〜20KHz |
| 歪み率 |
0.2％以下 |
| SN比 |
90dB以上 |
| ダンピングファクター |
200以上 |
| 入力感度 |
0.3V(300mV)〜8.0V |
| 入力インピーダンス |
20KΩ |
| ハイレベル入力 |
対応（専用RCAプラグ3個付属） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| クロスオーバータイプ |
HP/LP切替式バリアブル |
| クロスオーバー周波数 |
50〜500Hz、500〜5KHz 12dB/oct
Butterworth (1ch〜4ch) |
| 50〜500Hz 12dB/oct Butterworth
(5ch〜6ch) |
|
| サブソニックフィルター |
15〜80Hz （5ch/6chのみ） |
| プリアウト |
無し |
| 外形寸法(W×H×D) |
172×55×280(mm) |
| その他 |
オートパワーオン、DC検出と信号検出の選択可 |
| 外部ヒューズ |
60A以下を推奨 |
SDA-150.4 120W×4ch POWER AMP 希望小売価格 72,600円（税抜価格 66,000円）
ブラックプレートを外すと調整パネルが現れます。
インストール後の調整が容易に行えます。
写真はSDA-100.4
付属ハイレベル入力専用RCAプラグ
SDA-150.4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
120W×4ch 4Ωステレオ |
| 180W×4ch 2Ωステレオ |
|
| 360W×2ch 4Ωブリッジ |
|
| 動作電圧 |
7.6〜15.6V |
| 周波数特性 |
20〜20KHz |
| 歪み率 |
0.2％以下 |
| SN比 |
90dB以上 |
| ダンピングファクター |
200以上 |
| 入力感度 |
0.3V(300mV)〜8.0V |
| 入力インピーダンス |
20KΩ |
| ハイレベル入力 |
対応（専用RCAプラグ2個付属） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| クロスオーバータイプ |
HP/LP切替式バリアブル |
| クロスオーバー周波数 |
50〜500Hz、500〜5KHz 12dB/oct
Butterworth |
| サブソニックフィルター |
15〜80Hz （3ch/4chのみ） |
| プリアウト |
RCA 2ch 出力 |
| 外形寸法(W×H×D) |
172×55×280(mm) |
| その他 |
オートパワーオン、DC検出と信号検出の選択可 |
| 外部ヒューズ |
60A以下を推奨 |

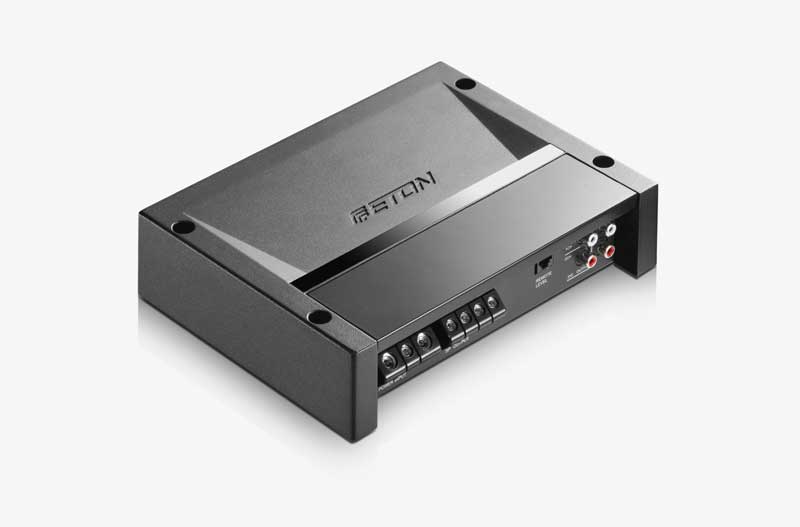

SDA-750.1 300W×1ch POWER AMP 希望小売価格 60,500円（税抜価格 55,000円）

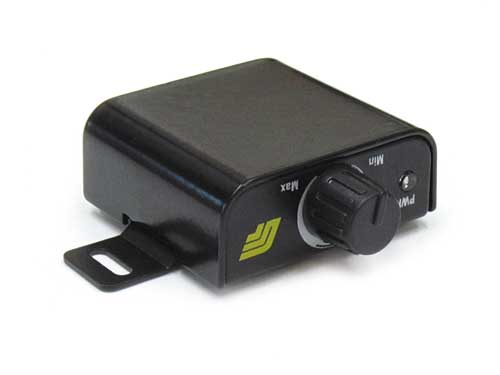

SDA-750.1付属リモートレベルコントローラー
ブラックプレートを外すと調整パネルが現れます。
インストール後の調整が容易に行えます。
写真はSDA-100.4
付属ハイレベル入力専用RCAプラグ
SDA-750.1 主な仕様
| チャンネルモード |
1ch サブウーファー専用 |
| 出力電力 |
300W×1ch 4Ω |
| 500W×1ch 2Ω |
|
| 800W×1ch 1Ω |
|
| 動作電圧 |
7.6〜15.6V |
| 周波数特性 |
20〜250Hz |
| 歪み率 |
1.0％以下 |
| SN比 |
100dB以上 |
| ダンピングファクター |
200以上 |
| 入力感度 |
0.3V(300mV)〜8.0V |
| 入力インピーダンス |
20KΩ |
| ハイレベル入力 |
対応（専用RCAプラグ1個付属） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| クロスオーバータイプ |
LPフィルター固定 |
| クロスオーバー周波数 |
50〜250Hz 12dB/oct |
| サブソニックフィルター |
15〜40Hz |
| バスブースト |
0〜+15dB/45Hz |
| プリアウト |
RCA 2ch 出力 |
| 外形寸法(W×H×D) |
172×55×231(mm) |
| その他 |
オートパワーオン、DC検出と信号検出の選択可 |
| リモートレベルコントローラー付属 |
|
| 外部ヒューズ |
70A以下を推奨 |
