AUDIOTEC FISCHER GmbH

MADE IN GERMANY

Classic POWER AMPLIFIER

名機の伝統を継承するClassicシリーズパワーアンプ
Classicシリーズパワーアンプは初代HXA-400、さらにHXA-400MK-2からH400へとバージョンアップを重ね、
現行モデルが3世代目になるロングセラーモデルです。

Precisionシリーズと同様のバイポーラトランジスターTO-3を、H400(4chモデル)/H500(5chモデル)
のA/B/C/D-chはプッシュプル接続、H500のサブウーファーchには2パラレルプッシュプル接続の
出力回路を搭載しています。このTO-3ハウジングのトランジスターは、ハイエンドホームオーディオにも
使用される音質が好評なディバイスです。
またアンプ部全てにオーディオ用高級パーツを採用しました。

電源はスイッチングディバイスはH400がMOS-FETの2パラレル駆動、H500がMOS-FETの
3パラレル駆動で、ブラックシールドカバー仕様の大型トロイダルトランスとの
組み合わせにより大出力時に歪を発生しない強力な電源部を構成しています。

H400/H500のA/B-chとC/D-chにはカードタイプの内蔵クロスオーバー機能を搭載しています。
カード1枚で2chに使用するクロスオーバー機能があり、アンプ上のモード切替スイッチで
ハイパスモード/ローパスモードを選択して使用します。

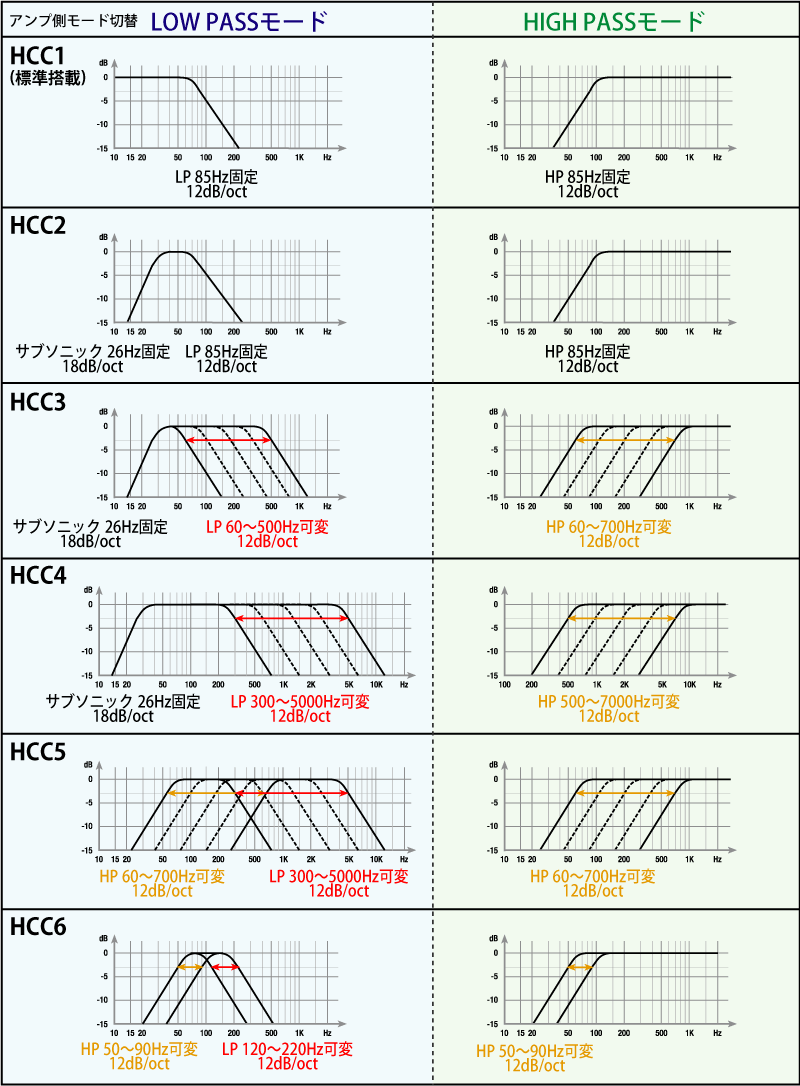

標準搭載カードのHCC1は周波数85Hz固定のハイパスまたはローパスを使用できます。
さらにオプションのクロスオーバーカードHCC2/HCC3/HCC4/HCC5/HCC6を使用すれば、
システムに最適なクロスオーバーハイパス、ローパス、バンドパスが自由に設定できます。
またH500のサブウーファーchにはサブウーファー用として20〜250Hzの
ローパスフィルターとQコントロールが可能なバスブースト機能を搭載しています。

サーマル、オーバーロード、ショートなどの場合には
ハイスピードで動作するプロテクション機能を搭載しています。
また電源/アース接続端子には、24金メッキ仕様の8ゲージ対応ダイレクトタイプを採用しました。

HELIXならではの薄さ32mmの筐体とアクリルトップパネルのデザインを継承し電源投入時には
LEDが内部基板を華やかに演出します。


H400 Classic 70W×4ch POWER AMP    希望小売価格 \99,000(税抜価格\90,000)

H400はドイツ AUTO HiFI 誌でアワードを受賞しました
H400(HXA-400/HXA-400MKII)は20年間の長きに渡り評価されてます

H400 主な仕様
チャンネルモード
2ch/3ch/4ch
出力電力
70W×4ch 4Ωステレオ

125W×4ch 2Ωステレオ

250W×2ch 4Ωブリッジ
周波数特性
20〜20KHz
歪み率
0.009%以下
SN比
100dB以上
内蔵CrossOver
HP/LP切替式
標準カードHCC1
85Hz
入力感度
0.7V〜8.0V
入力インピーダンス
10KΩ
ダンピングファクター
300以上
内蔵ヒューズ
ATO 25A×2
外形寸法(W×H×D)
200×32×336(mm)
重量
2.6Kg


H500 Classic 70W×4ch+170W×1ch POWER AMP    希望小売価格 \126,500(税抜価格\115,000)

H500 主な仕様
チャンネルモード
2ch/3ch/4ch
出力電力
60W×4ch + 170W 4Ωステレオ

80W×4ch + 250W 2Ωステレオ

160W×2ch 4Ωブリッジ
周波数特性
20〜20KHz
歪み率
0.009%以下
SN比
100dB以上
内蔵CrossOver
HP/LP切替式
標準カードHCC1
85Hz
サブウーファークロスオーバー
50〜250Hzバリアブル
サブウーファーサブソニック
26Hz固定
サブウーファーバスブースト
50〜150Hz/0〜+9dB
サブウーファーバスブーストQ
10〜110Hz
サブウーファー位相調整
0〜180度
入力感度
0.7V〜8.0V
入力インピーダンス
10KΩ
ダンピングファクター
300以上
内蔵ヒューズ
ATO 30A×2
外形寸法(W×H×D)
200×32×432(mm)
重量
4.7Kg

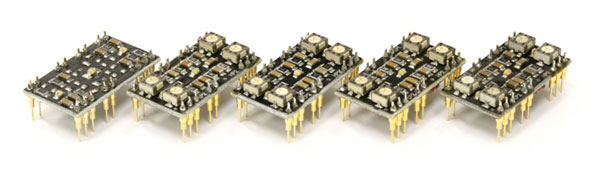

H400/H500専用 HCCカード HCC2/HCC3/HCC4/HCC5/HCC6    希望小売価格 各\4,400(税抜価格\4,000)

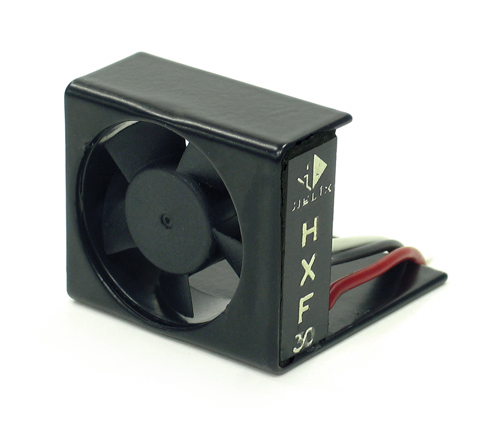

HXF-30 クーリングファン    希望小売価格 各\9,350(税抜価格\8,500)
HELIX H400/H500パワーアンプ用の高さ32mm小型高性能クーリングファン。
リモート回路を内蔵しているのでヘッドユニットのON/OFFに連動させることができます。
ブラケット一体構造でアンプシャーシーとアンプボードに挟み込んで簡単に固定できます。

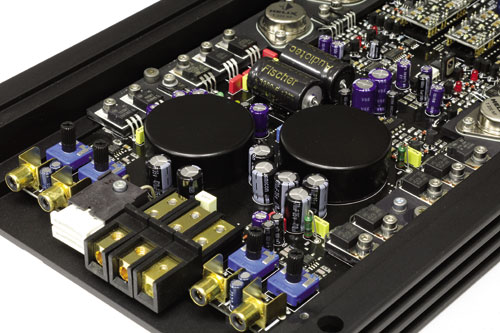

入力端子部と強力な電源部

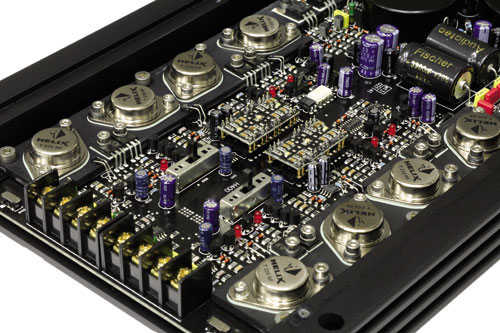

ファイナル部バイポーラトランジスター


LEDが内部基板を華やかに演出
