DIRECTOR
タッチスクリーンリモコン
 DMP
マウントパネル
 CONDUCTOR
ACO搭載DSP専用リモコン
URC-3
ユニバーサルリモコン
 URC-1
SPC端子専用
レベルコントローラー
 MTK-1 RTA
RTA 測定ツールキット
URC-2A
ユニバーサルリモコン
販売終了

NEW DIRECTOR　タッチスクリーンリモコン for SCP　　　　希望小売価格　66,000円（税抜価格 60,000円）
DIRECTOR　タッチスクリーンリモコン for 8ピンDIN　　　　希望小売価格　66,000円（税抜価格 60,000円）
写真はボリューム位置が左、液晶の天地を反対すればボリューム位置が右になります。

DIRECTOR は2.8インチタッチスクリーンディスプレイ、高性能ARMプロセッサ搭載を
搭載しました。各種ボリュームコントロール（マスター、デジタル、HEC＆AUX、サブウーファー）を
始め、入力の切換、セットアップメモリーの切換が行えます。HEC Bluetooth INPUT MODULE使用の
システムではプレイヤーの曲送り、ポーズ、プレイをコントロールできます。
セットアップメモリーの切換は、保存した時のファイル名がスクリーンに表示されます。
『JAZZ』『ROCK』『CLASSIC』など自由に設定ができます。
また、DSP本体のセットアップメモリー2個に20個のメモリーを追加保存が可能になりました。
ディスプレイの上下反転が可能なので、左右ハンドル車に対応しています。
夜間の走行時に便利なディマー機能を搭載しています。

新たに for SCP モデルを追加し、SCP端子採用のDSP機器にアダプター不要で接続が可能です。
電源、アースもDSP機器側より供給されます。

注）プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。


Version-1.70 以降は液晶表示のHELIXロゴをオリジナルロゴに変更ができます。
ロゴデーター
250×40ピクセル、24bit、Bitmap（拡張子 .bmp）
弊社ロゴ、バックライト/ブラウン
画像をクリックすると拡大します

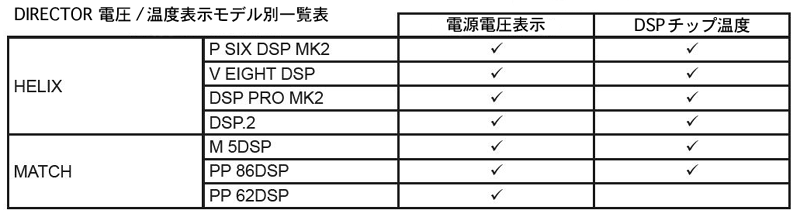

電圧/温度表示のモデル別一覧
画像をクリックすると拡大します

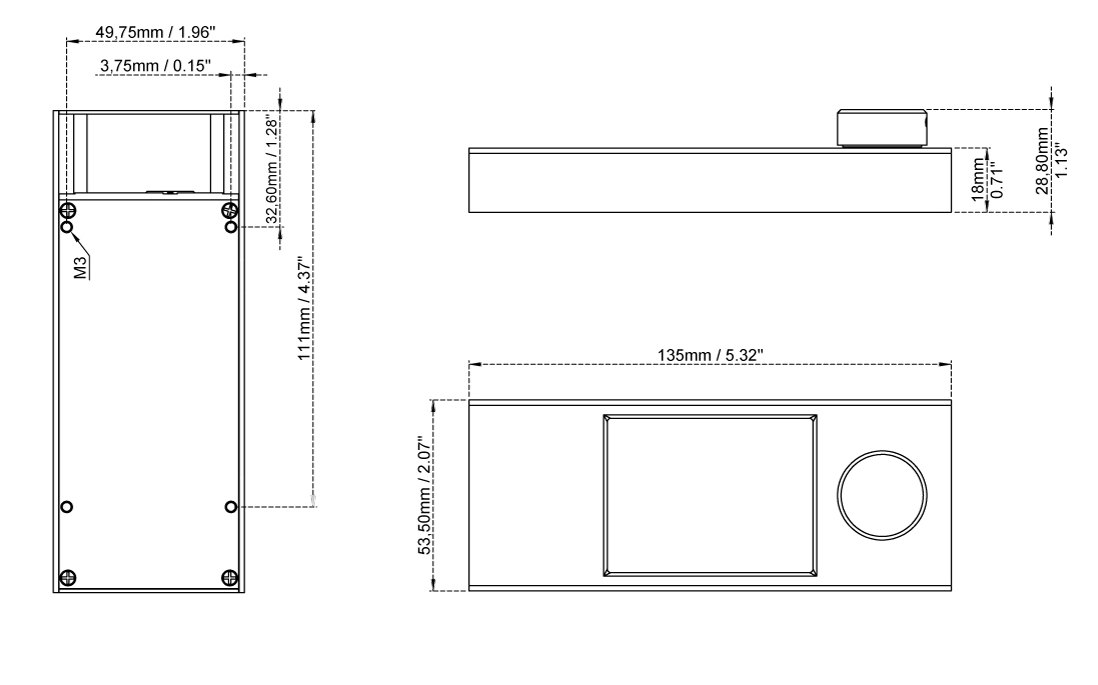

DIRECTOR寸法図
画像をクリックすると拡大します

DIRECTORの取扱説明書
DIRECTORは、ファームウエアをバージョンアップすると操作項目や表示機能が
追加される場合があります。バージョンアップ後の取扱説明書を希望の場合は
購入の販売店さまへご依頼ください。弊社より販売店さまへ送付いたします。

DIRECTOR　主な仕様
本体
 ABS筐体　W135mm×H53.5mm×D18mm（ノブ含まず）
調整ノブ
 切削アルミノブ　φ25mm×10mm
ディスプレイ
 2.8インチタッチスクリーンディスプレイ
対応モデル
 BRAX DSP
ATF PC-TOOL
 ATF PC-TOOL V3.15b以降のアプリケーションに対応
付属ケーブル
 PC接続用　Ｌ型miniUSB←→USBケーブル 1.0m

電源通信用　8ピン角形←→8ピンminiDINケーブル5.0m
内蔵メモリー 20メモリー
重量
 150g

DIRECTOR用 8ピンコネクターケーブル　　　　希望小売価格　11,000円（税抜価格 10,000円）
DIRECTORに付属されている8ピンコネクターケーブルのサービスパーツ


DIRECTOR用 L型 USB ケーブル　　　　希望小売価格　770円（税抜価格 700円）
DIRECTORに付属されている L型 USBケーブルのサービスパーツ


SCP-Mini DIN 変換アダプター　　　　希望小売価格　4,400円（税抜価格 4,000円）
SCP仕様のDSPに付属しているアダプター


DIRECTOR用 SCP コネクターケーブル　　　　希望小売価格　11,000円（税抜価格 10,000円）
SCP仕様の DIRECTORに付属されている10ピン-8ピン角形コネクターケーブルのサービスパーツ
DMP　ディレクターマウントパネル　　　　希望小売価格　4,400円（税抜価格 4,000円）

DMPはディレクター専用の埋込マウントパネルです。
スマートな埋込インストールが可能になります。

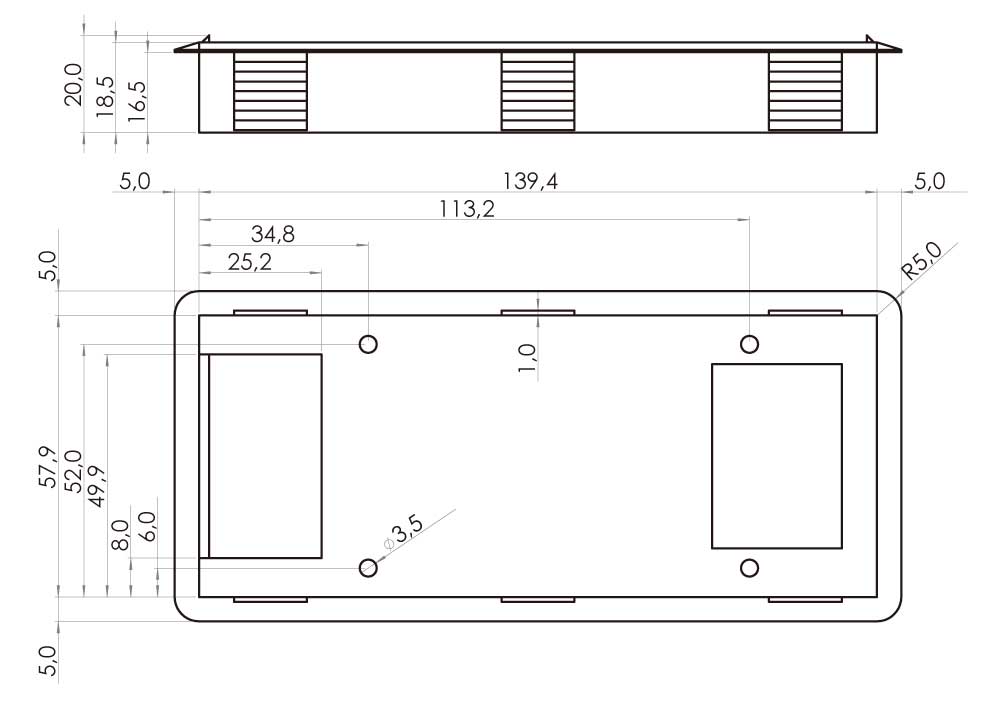

寸法図
画像をクリックすると拡大します

ディレクターとDMPの組み合わせ
NEW CONDUCTOR　リモートコントローラー for SCP　　　　希望小売価格　27,500円（税抜価格 25,000円）
CONDUCTOR　リモートコントローラー for 8ピンDIN　　　　希望小売価格　27,500円（税抜価格 25,000円）

EISA Best Product 2021-2022の栄冠に選ばれました！

ACO搭載DSP専用多機能リモートコントローラー

CONDUCTORはコントロールノブとLEDインジケーターのみという小型サイズながら、
DIRECTORに準じた多機能操作を実現した新開発のリモートコントローラーです。

ACO（アドバンスド・コプロセッサー）搭載DSPモデルのみに対応し、
各ボリュームコントロール（マスター/デジタル/HEC & AUX/サブウーファー等）
入力の切換、セットアップメモリーの切換、Bluetooth再生操作が行えます。

切削仕上げのアルミ製ノブ、マルチカラー12LEDを採用し、高級感を演出しています。
本体サイズは外径46×28.7mmを実現し、埋込型ながらも取付性に優れてます。
信頼性の高いARMプロセッサーを採用。CONDUCTOR本体のファームウエアを
アップデートすることにより、今後発売になる新DSP製品や新機能にも対応可能です。

新たに for SCP モデルを追加し、SCP端子採用のDSP機器にアダプター不要で接続が可能です。

注）プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。

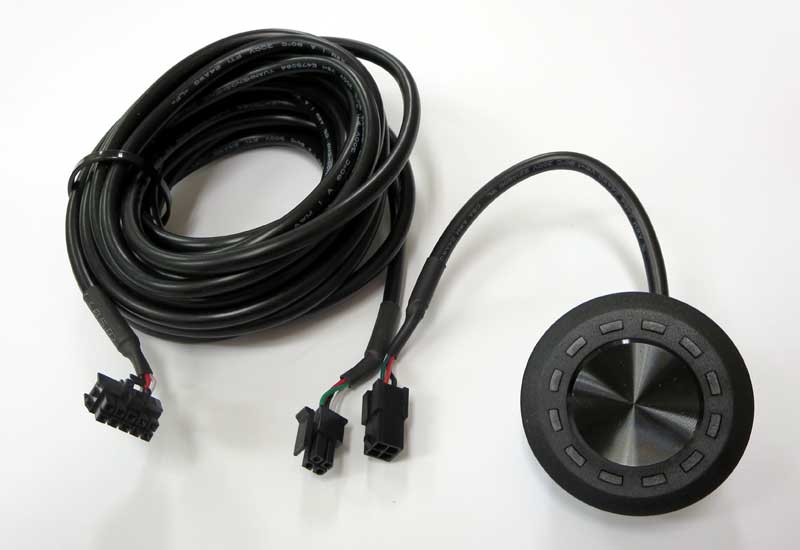

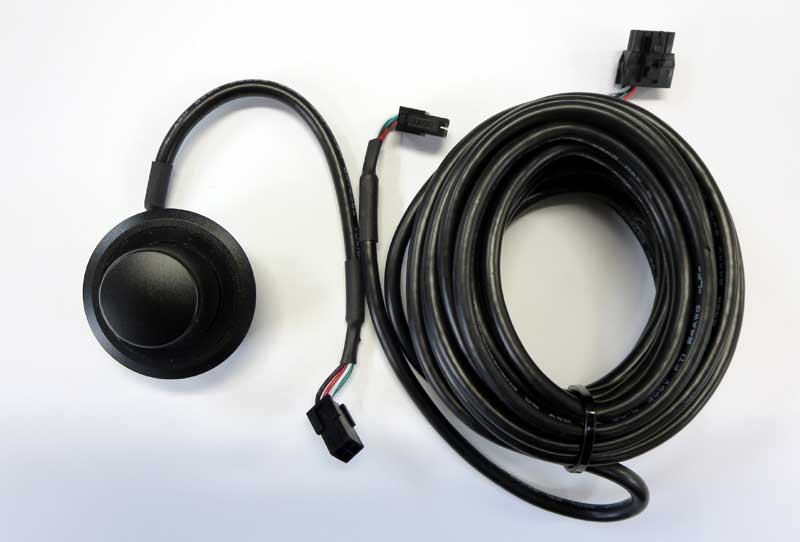

本体と付属ケーブル
左：CONDUCTOR for 8ピンDIN　　右：CONDUCTOR for SPC
conductor_with_cable.jpg conductor_with_cable_spc.jpg
CONDUCTOR用 SCP コネクターケーブル　　　　希望小売価格　8,800円（税抜価格 8,000円）
SCP仕様の COUDUCTORに付属されている10ピン-4ピン角形コネクターケーブルのサービスパーツ(右の写真内4.8mケーブル）

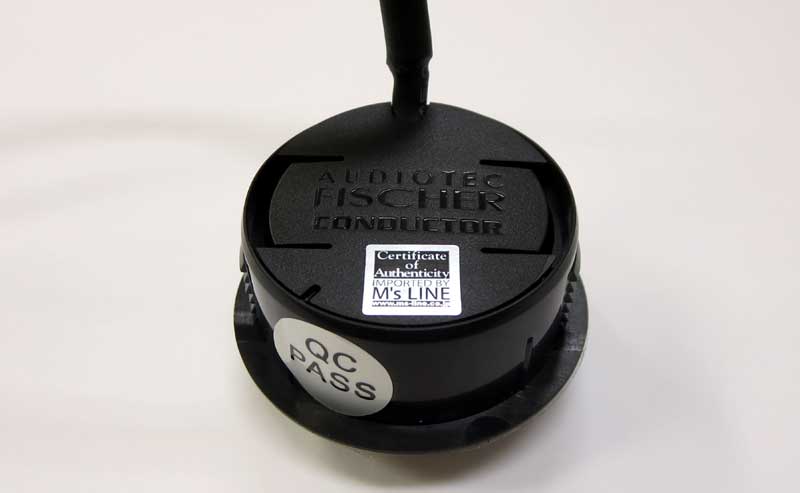

本体裏側

CONDUCTOR　主な仕様
本体
 ABS筐体　φ46mm×D19.2mm（ノブ含まず）
操作部
 ロータリーエンコーダー
表示部
 マルチカラーLEDインジケーター×12
対応ソフトウエア
 ATF PC-TOOL V4.75a以降　要ACOアップデート
対応モデル
 ACO（コプロセッサー）搭載 DSPに対応
その他
 48MHz ARMプロセッサー搭載
接続ケーブル
 +12V常時電源/アース/通信用4ピンコネクターケーブル0.2m
付属ケーブル
 4ピン角形→8ピンminiDINコネクターケーブル4.8m、または、SPCケーブル4.8m
埋込サイズ
 17mm
埋込開口サイズ
 φ40mm
重量
 50g

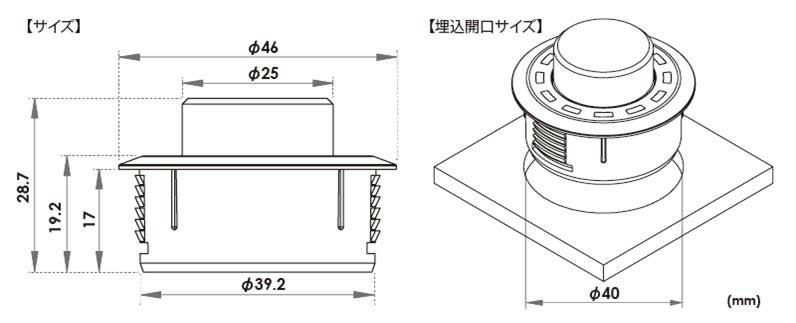

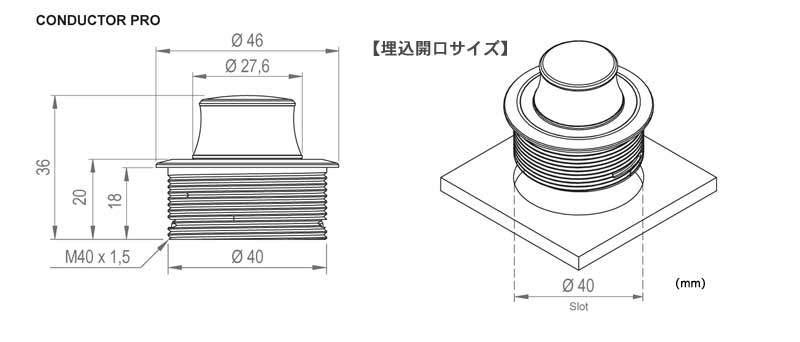

寸法図
画像をクリックすると拡大します

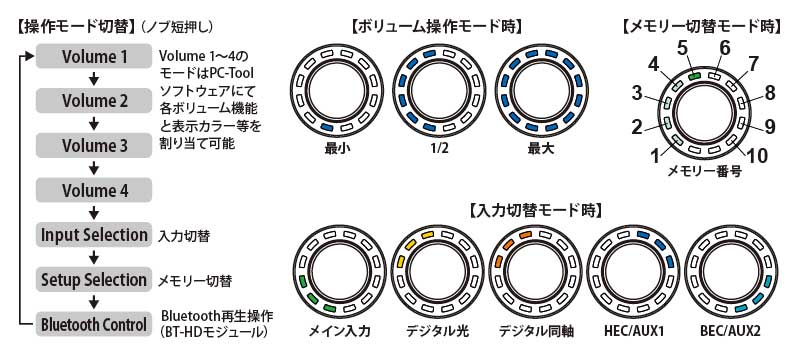

CONDUCTORの操作モード
画像をクリックすると拡大します

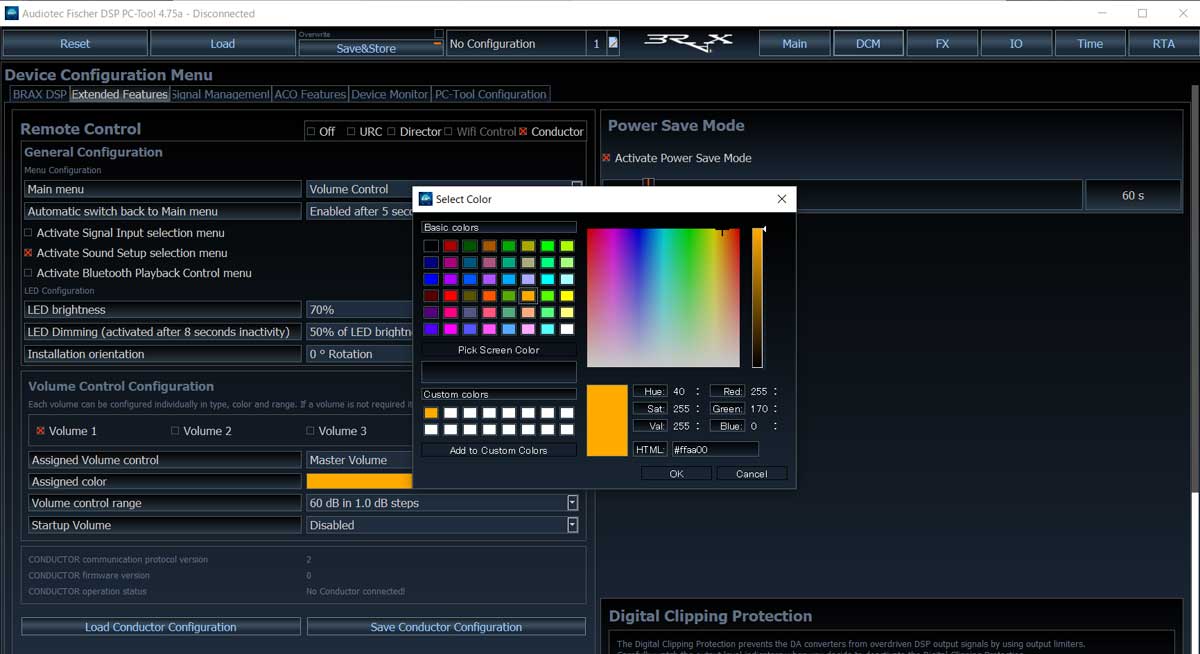

CONDUCTOR LED色の選択
RGBフルカラーより選択できます
画像をクリックすると拡大します

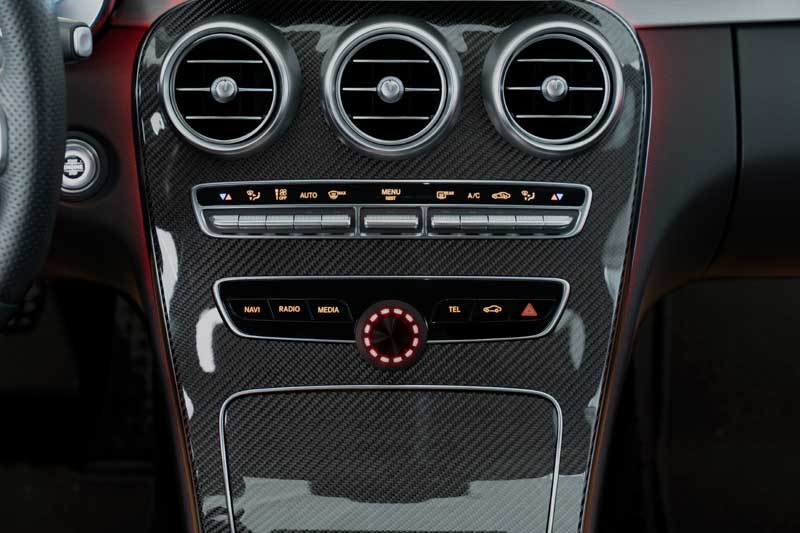

純正アナログ時計部への取付例
URC-3　ユニバーサルリモコン　　　　希望小売価格　8,800円（税抜価格 8,000円）

URC-3は、URC-2Aの後継モデルとして新開発されたユニバーサルリモコンです。
PCのセッティングにより、CONTROL-1、CONTROL-2、にそれぞれ
マスターボリューム、サブウーファーレベル、外部入力ボリューム、ラウドネスレベル、の設定が可能。
モードスイッチは、EQのON/OFF、プリセットの切換、外部入力の切換などの設定が可能。
DSPの機種により機能設定が異なります。詳細は機能設定一覧を参照ください。

注）プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。

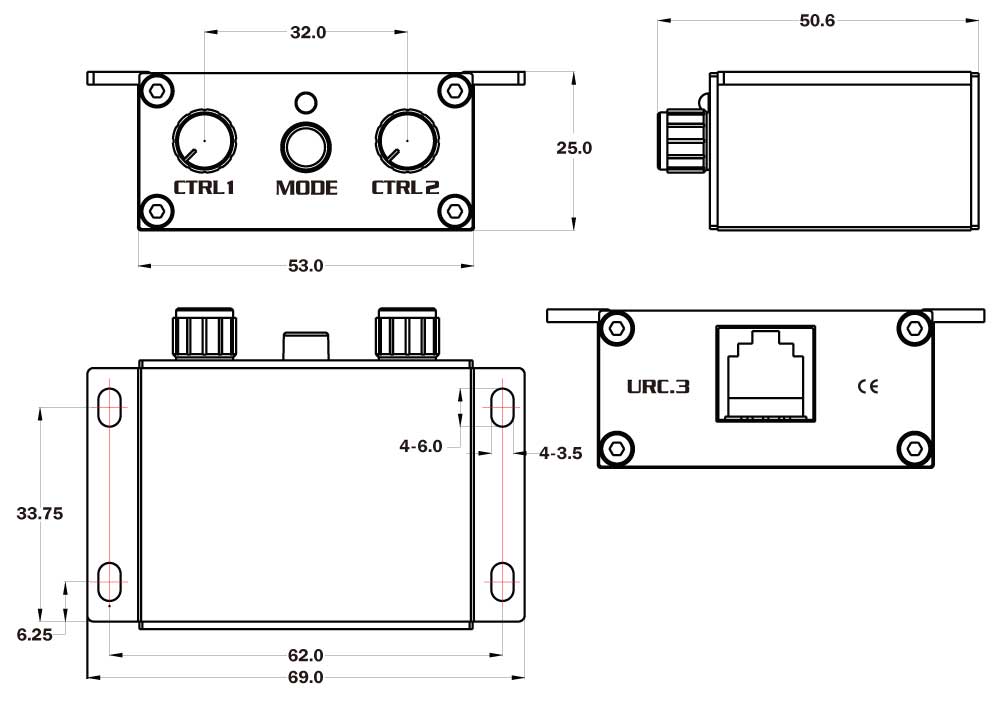

寸法図
画像をクリックすると拡大します

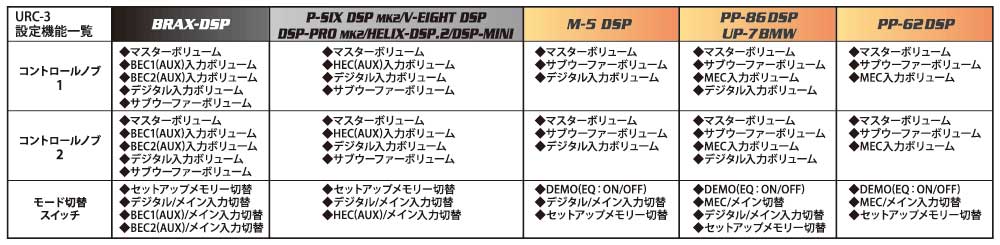

URC-3の機能設定一覧
画像をクリックすると拡大します

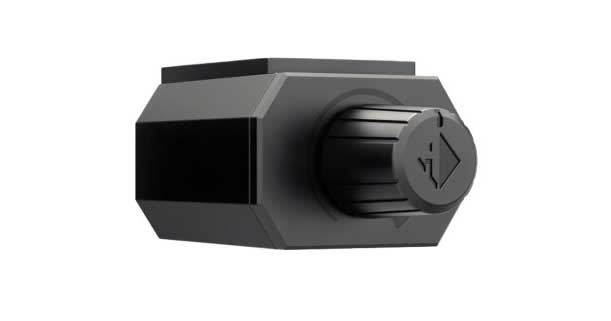

URC-1　ユニバーサルリモコン　　　　希望小売価格　5,500円（税抜価格 5,000円）

URC-1は、デジタル入力、外部入力、など1系統の音量調整を目的に新開発されたレベルコントローラーです。
適合可能なDSPは、SCPコネクターを搭載したモデルです。
PC-TOOL V5.03.01 以降で使用できます。

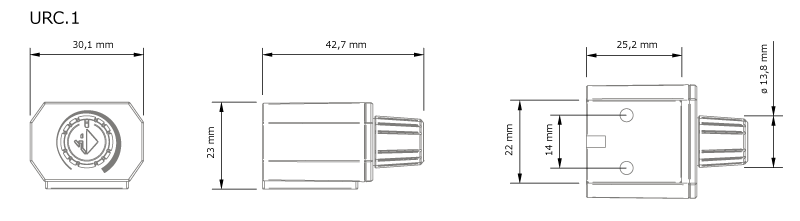

寸法図
画像をクリックすると拡大します

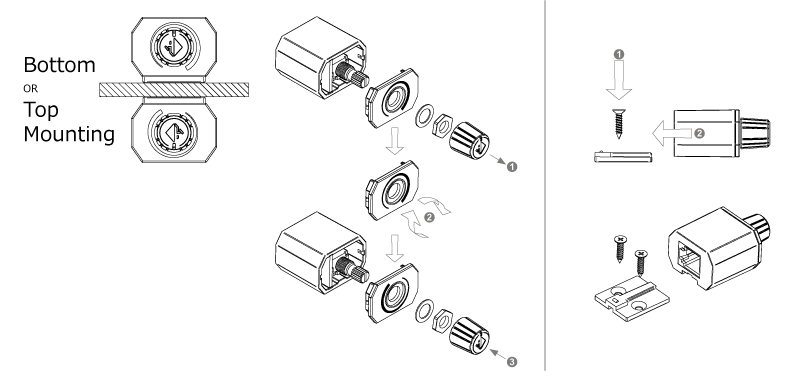

MOUNTING
画像をクリックすると拡大します

SCPコネクター
SPCコネクター

URC-1は写真の形状のコネクターに適合します。

URC-1 適合モデル
DSP ULTRA.S／DSP PRO MK3／DSP.3S／DSP MINI MK2
P-SIX ULTIMATE／V-TWELVE DSP MK2／V-EIGHTEEN DSP

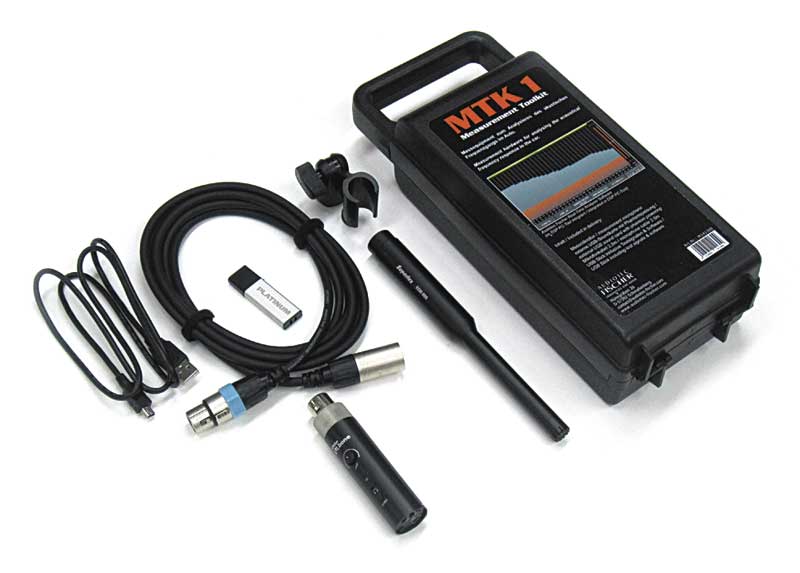

MTK-1 RTA　測定ツールキット　　　　希望小売価格　66,000円（税抜価格 60,000円）
MTK-1はATF DSP PC-Tool ソフトウエア用のRTA測定ツールキットです。
PC-Tool ソフトウエア上でセットアップ作業と同時にRTA測定を行うことが可能ですので、
測定結果を反映しながらの調整作業が可能になります。
測定用コンデンサーマイクとプリアンプはXLNケーブルで接続し、
プリアンプをWindows PCとはUSBケーブルで接続します。

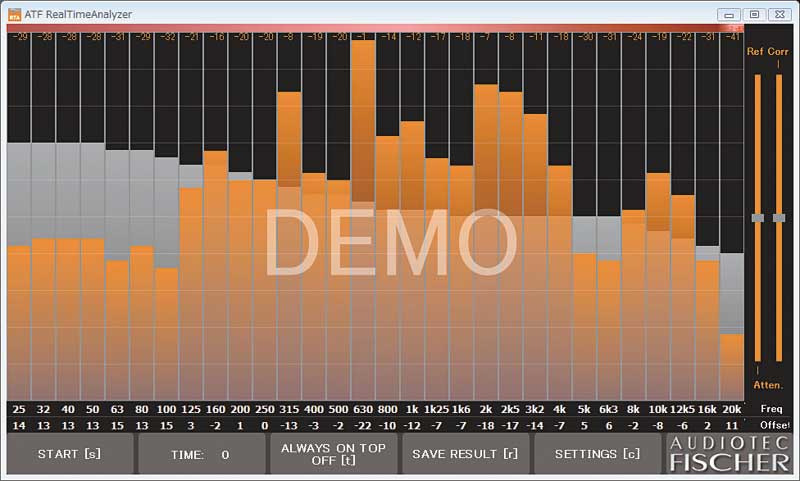

MTK-1（別売）使用時のRTA測定画面
測定結果と設定したリファレンス特性をDSP PC-Toolと同じ1/3オクターブの30バンドで表示します。
音圧差を数値で表示しますので、イコライザー調整作業が容易になります。

販売終了（後継モデルURC-3）

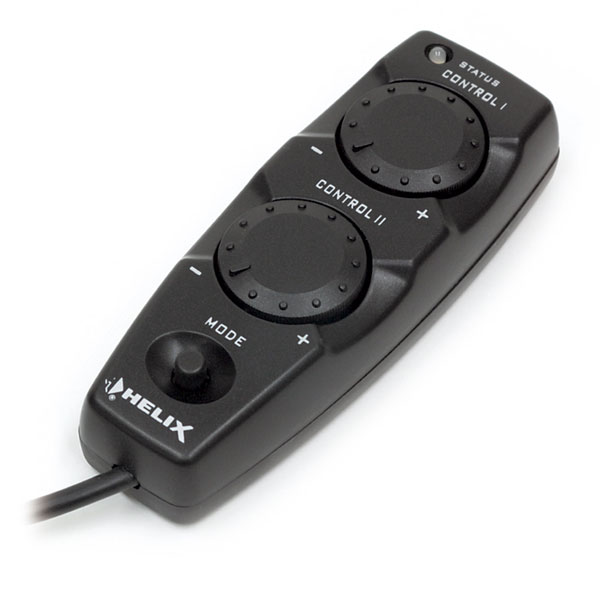

URC-2A　ユニバーサルリモコン　　　　希望小売価格　7,260円（税抜価格 6,600円）

PCのセッティングにより、CONTROL-1、CONTROL-2、にそれぞれ
マスターボリューム、サブウーファーレベル、外部入力ボリューム、ラウドネスレベル、の設定が可能。
モードスイッチは、EQのON/OFF、プリセットの切換、外部入力の切換などの設定が可能。
DSPの機種により機能設定が異なります。詳細は機能設定一覧を参照ください。

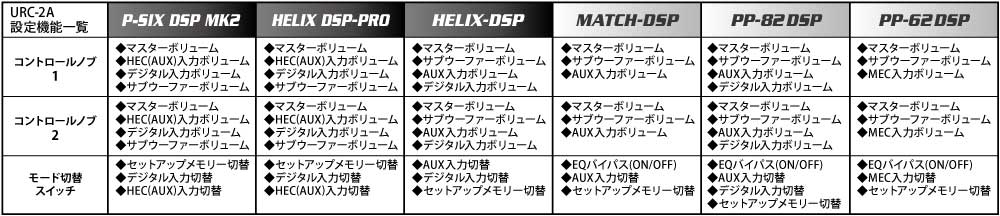

URC-2Aの機能設定一覧
（画像をクリックすると拡大します）
注）P-SIX DSPは、P-SIX DSP MKIIと同等です。
注）PP52DSPは、PP62DSPのMEC入力ボリュームがAUX入力ボリュームになります。



弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社　e-mail:office@ms-line.co.jp　まで
