AUDIOTEC FISCHER GmbH

MADE IN GERMANY

SDMI-25 スマートデジタル MOST インターフェイス

BMW、Audi、VW、Mercedes、Porsche、Lamborghini、Volvo、Land Rover、Range Rover、
の純正デジタル信号をSPDIF信号に変換し、角形TOS 光デジタル信号として
出力可能なインターフェイスです。
純正外部アンプマルチシステム車へ、DSPを核とした新たなシステムを構築できます。
出力される信号は、サンプリングレート48KHz/24 bitですので、
十分なクオリティーを確保しています。

SDMI-25は、データ通信速度 25 Mbps の車輌に対応してます。
データ通信速度 25 Mbps 以外の車輌に使用できません。

SDMI-25 スマートデジタル MOST インターフェイス    希望小売価格 \104,500(税抜価格\95,000)

SDMI-25 主な仕様
入力
MOST25
出力
Optical SPDIF (48KHz/24 bit)
周波数特性
10Hz〜22KHz
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
その他
車輌メーカーへの対応はジャンパーで切換
外形寸法(W×H×D)
102×35×62(mm)

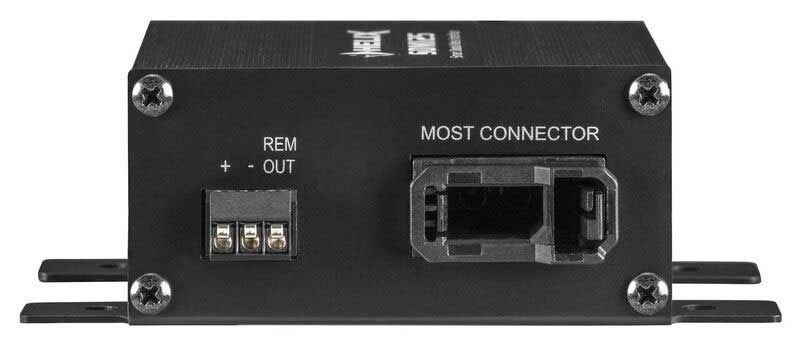

サイドパネル入力側

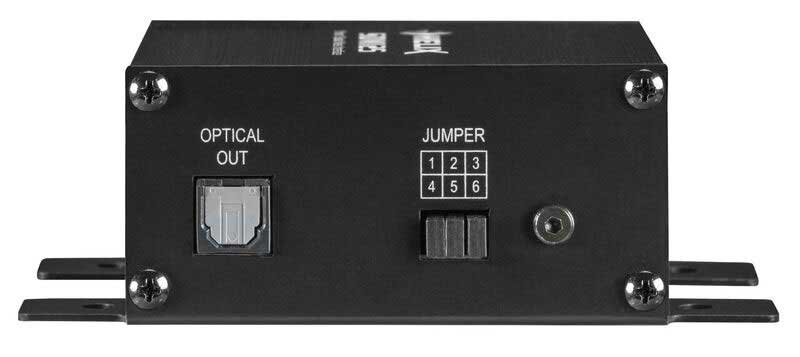

サイドパネル出力側

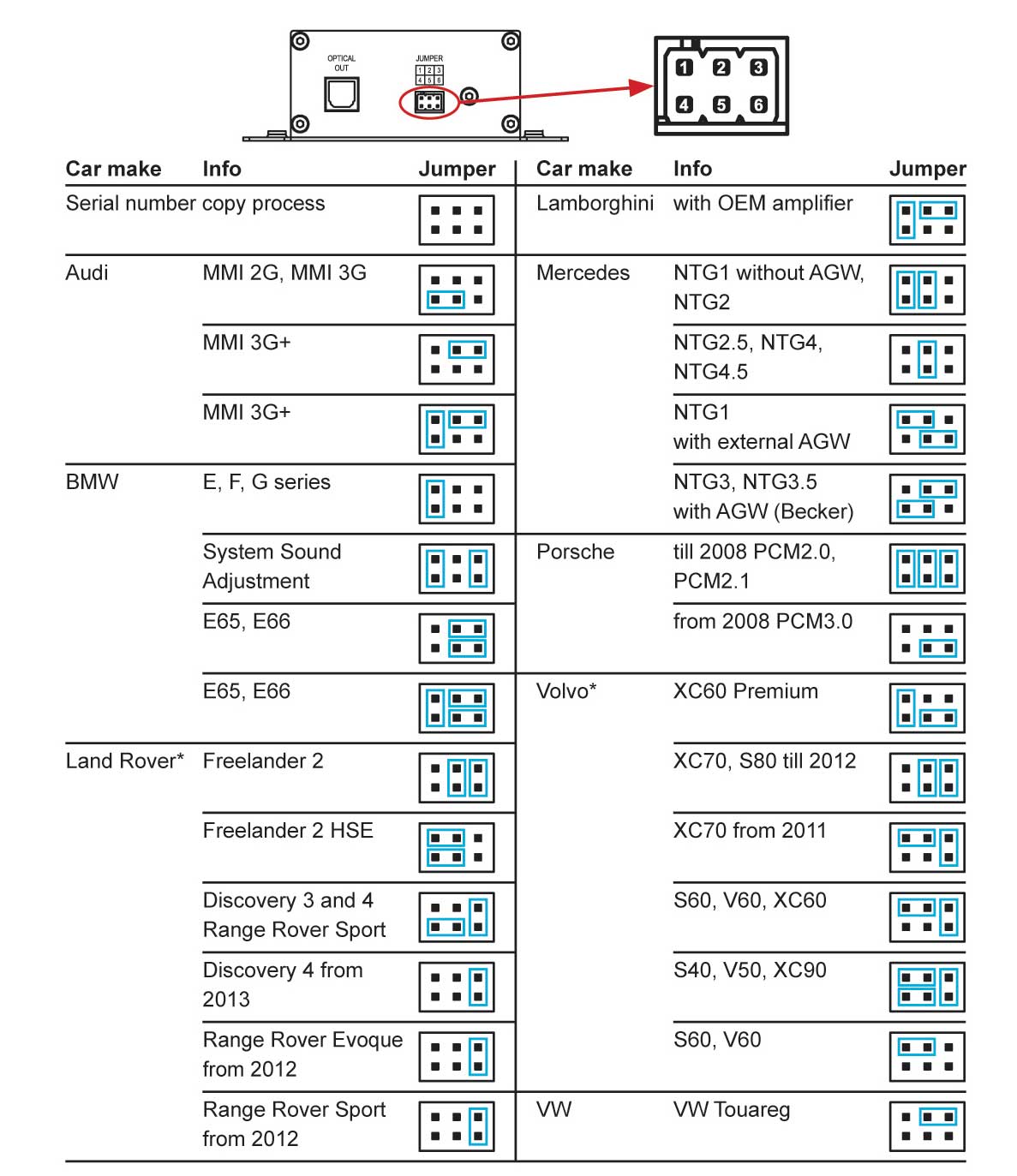

車輌メーカー別のジャンパー位置

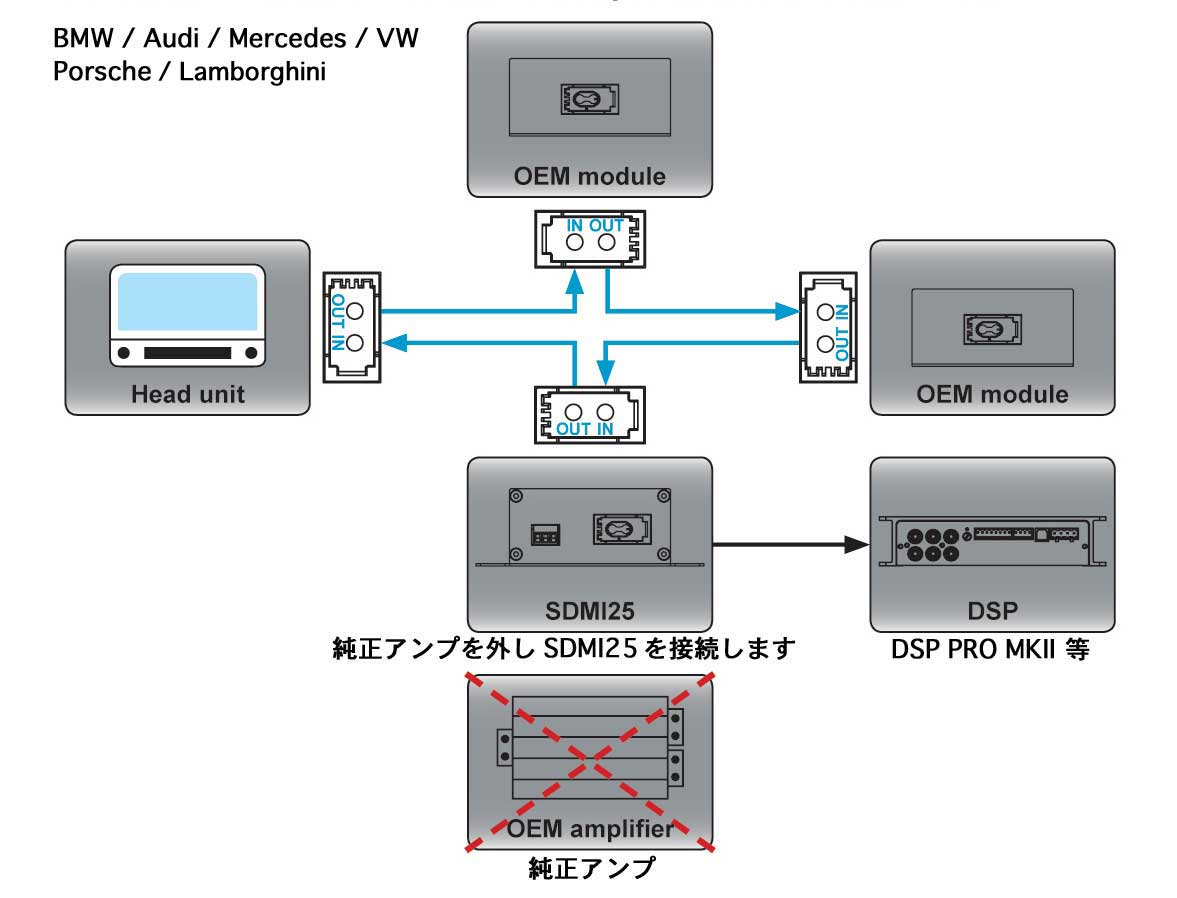

純正アンプを外し、SDMI-25に置き換える接続
BMW、Audi、VW、Mercedes、Porsche、Lamborghini

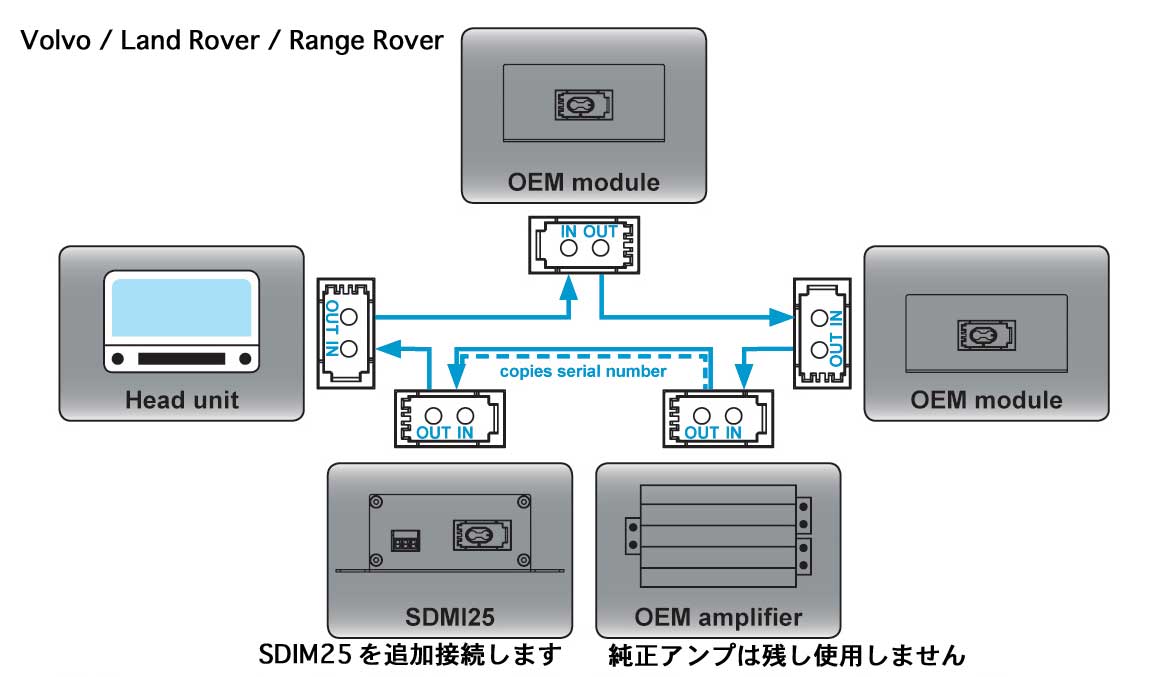

純正アンプを未使用のまま残し、SDMI-25を追加で接続
Volvo、Land Rover、Range Rover


弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
