AUDIOTEC FISCHER GmbH
Blue Series Loudspeakers
HELIXのエントリーモデル Blueシリーズセパレートセット
HELIXのエントリー、Blueシリーズに新モデルが登場。
2wayセパレートセットはB52C/13cmとB62C/16cmの2モデルのラインナップ。
ツィーターは新開発の25mmシルクドーム振動板を採用、高解像度の高域を再生します。
ミッドバスには新開発のHELIXロゴ入りPP振動板を採用、スピードと量感のある中低域を再生します。
パッシブネットワークには高品位音響パーツを採用、情報量の多いナチュラルなサウンドを実現しています。
B62C/16cmモデルは市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
新たに、B6B 16cmミッドバススピーカーが追加発売されました。

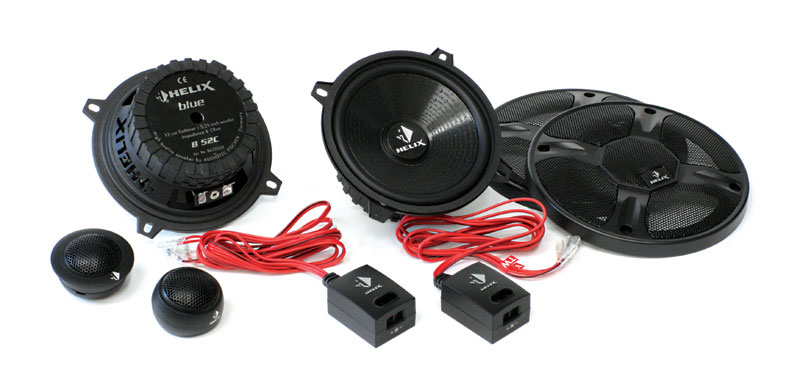

B52C 13cm 2WAYセパレートセット 希望小売価格 22,000円（税抜価格 20,000円）
B52C 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
13cmPPコーン |
| 周波数特性 |
60Hz〜25KHz |
| 能率 |
90dB |
| クロスオーバー周波数 |
5.0KHz |
| ハイパススロープ |
6dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
65Hz |
| バッフル開口寸法 |
47mm/ツィーター |
| 120mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 130mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 54mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法
W35×H27×D48(mm) |
| その他 |
グリル付属 |
B62C 16cm 2WAYセパレートセット 希望小売価格 24,200円（税抜価格 22,000円）
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
B 62Cはドイツ AUTO HiFI 誌でアワードを受賞しました
B62C 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
16cmPPコーン |
| 周波数特性 |
50Hz〜25KHz |
| 能率 |
91dB |
| クロスオーバー周波数 |
5.0KHz |
| ハイパススロープ |
6dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
55Hz |
| バッフル開口寸法 |
47mm/ツィーター |
| 142mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 165.5mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 65mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法
W35×H27×D48(mm) |
| その他 |
グリル付属 |

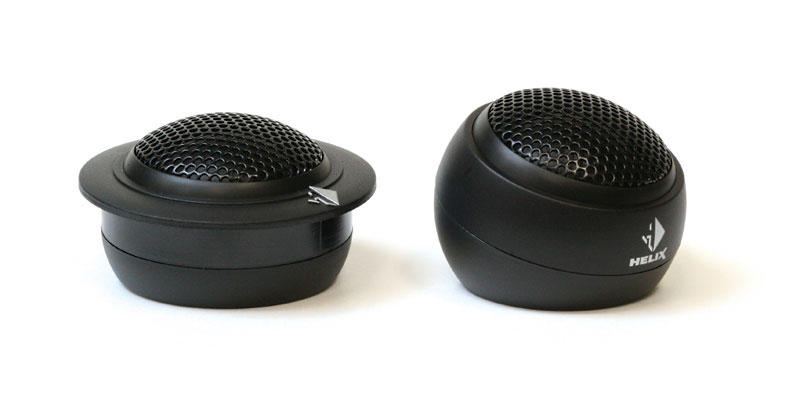

25mmシルクドームツィーター
取付は埋込と据置どちらにも対応、角度調整が可能なスイーベル機構を搭載しています

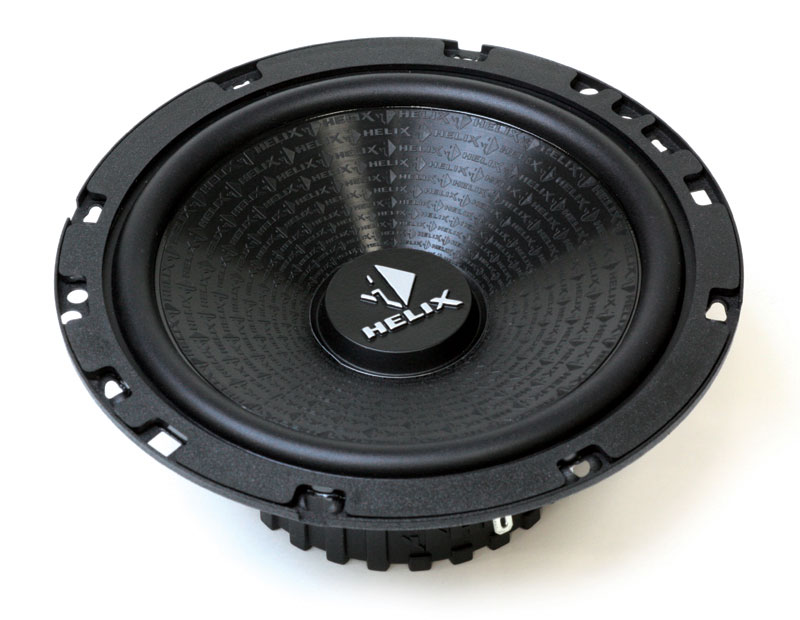

ミッドバスには新開発のHELIXロゴ入りPP振動板を採用、エッジはラバー仕様。
HELIXロゴで振動板に凸を追加する事で強度を上げてます。

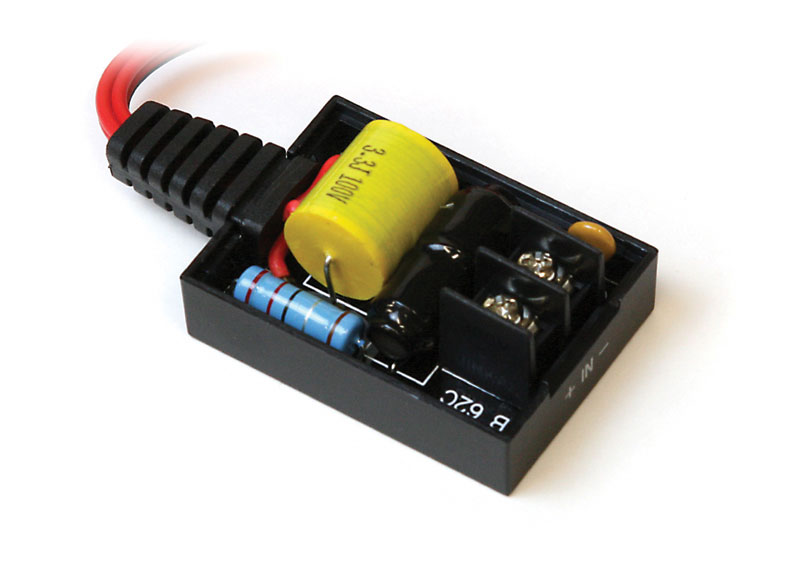

パッシブネットワークのクロスオーバー周波数は4.5KHz、ハイパス/ローパス共に6dB/octを採用し
自然なつながりを実現しています。入力端子にはネジ止め端子を採用しています。
サイズは34×48×24mmの小型で取付性に優れてます。

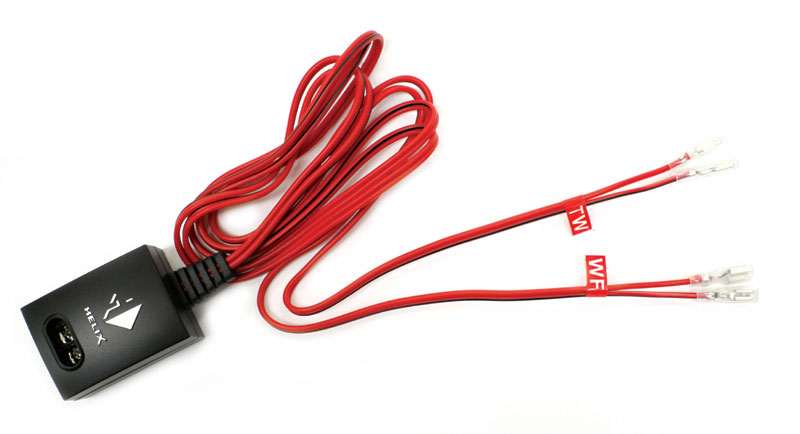

ツィーター用、ミッド用それぞれ接続ケーブルが出ているので
位相を間違える事無く確実に接続がおこなえます
販売終了モデル
B6B 16cmミッドバススピーカー 希望小売価格 11,000円（税抜価格 10,000円）
B6B 16cmミッドバススピーカーは低域専用のユニットとして追加発売されました。
フレームと振動板はB62Cをベースとし、2Ω×2のダブルボイスコイル仕様としました。
リアドアやリアトレイ、センターコンソールに設置するウーファーとして最適です。
新開発のPPコーン振動板、ラバーエッジ、強力フェライトマグネットの磁気回路を採用し、
迫力ある中低域を再生します。
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
B6B 主な仕様
| ユニット |
16cmPPコーン |
| 周波数特性 |
50Hz〜5KHz |
| 能率 |
91dB |
| クロスオーバー周波数 |
5.0KHz |
| インピーダンス |
2Ω+2Ω(DVC) |
| 最大入力 |
150W |
| 最低共振周波数 |
50Hz |
| バッフル開口寸法 |
142mm |
| フレーム外径寸法 |
165.5mm |
| 埋込寸法 |
60.5mm |
| パッシブネットワーク |
外形寸法
W35×H27×D48(mm) |

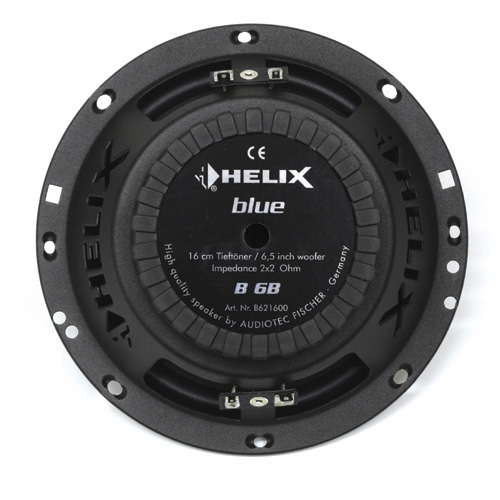

B6B 背面 センターホールを採用し低域再生能力を強化しています。
同軸ユニットは2wayのB4X/10cm、B5X/13cm、B6X/16cmの3モデル、3wayのB69X/6"×9"の全4モデルをラインナップ。
ツィーターは新開発の13mmドーム振動板を採用、高解像度の高域を再生します。
B69Xの中域ユニットにはマイラー振動板を採用した50mmのユニットを使用しています。
ミッドバスには新開発のHELIXロゴ入りPP振動板を採用、スピードと量感のある中低域を再生します。
B6X/16cmモデルは市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
B4X 10cm 2WAY同軸ユニット 希望小売価格 9,680円（税抜価格 8,800円）
B4X 主な仕様
| ツィーター |
13mmドーム |
| ミッドバス |
10cmPPコーン |
| 周波数特性 |
100Hz〜22KHz |
| 能率 |
89dB |
| インピーダンス |
4Ω |
| 最大入力 |
75W |
| 最低共振周波数 |
100Hz |
| バッフル開口寸法 |
92mm |
| フレーム外径寸法 |
102.5mm |
| 埋込寸法 |
46mm |
| その他 |
グリル付属 |

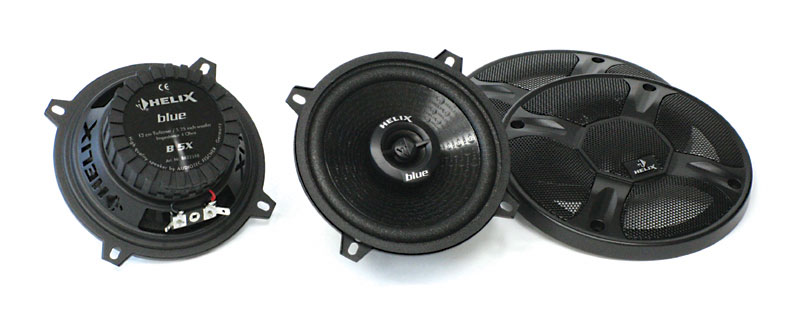

B5X 13cm 2WAY同軸ユニット 希望小売価格 11,000円（税抜価格 10,000円）
B5X 主な仕様
| ツィーター |
13mmドーム |
| ミッドバス |
13cmPPコーン |
| 周波数特性 |
70Hz〜22KHz |
| 能率 |
90dB |
| インピーダンス |
4Ω |
| 最大入力 |
100W |
| 最低共振周波数 |
70Hz |
| バッフル開口寸法 |
120mm |
| フレーム外径寸法 |
130mm |
| 埋込寸法 |
50mm |
| その他 |
グリル付属 |

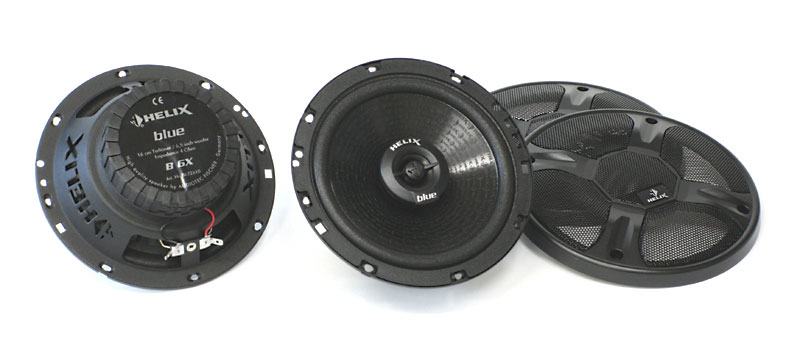

B6X 16cm 2WAY同軸ユニット 希望小売価格 12,100円（税抜価格 11,000円）
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
B6X 主な仕様
| ツィーター |
13mmドーム |
| ミッドバス |
16cmPPコーン |
| 周波数特性 |
60Hz〜22KHz |
| 能率 |
91dB |
| インピーダンス |
4Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
60Hz |
| バッフル開口寸法 |
142mm |
| フレーム外径寸法 |
165.5mm |
| 埋込寸法 |
58mm |
| その他 |
グリル付属 |

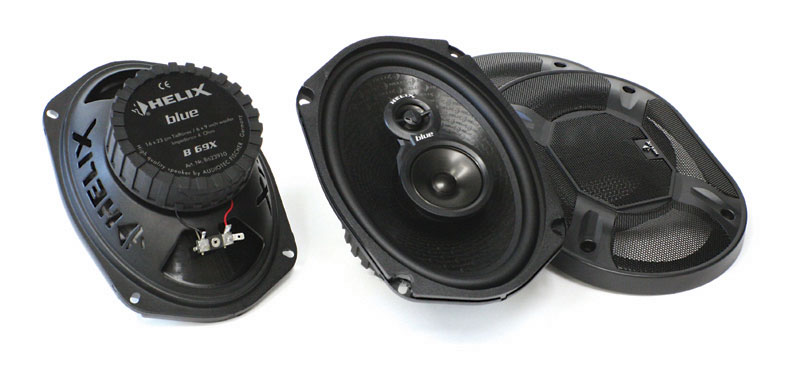

B69X 6×9 3WAY同軸ユニット 希望小売価格 19,250円（税抜価格 17,500円）
B69X 主な仕様
| ツィーター |
13mmドーム |
| ミッド |
50mmマイラーコーン |
| ミッドバス |
6"×9"PPコーン |
| 周波数特性 |
35Hz〜22KHz |
| 能率 |
91dB |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
35Hz |
| バッフル開口寸法 |
152mm×221mm |
| フレーム外径寸法 |
162.5mm×236mm |
| 埋込寸法 |
81mm |
| その他 |
グリル付属 |
弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
