AUDIOTEC FISCHER GmbH
HELIXのスタンダードモデル Espritシリーズセパレートセット
HELIXのスタンダード、Espritシリーズに新モデルが登場。
2wayセパレートセットはE52C/13cmとE62C/16cmの2モデルのラインナップ。
ツィーターは新開発の25mmシルクドーム振動板を採用、高解像度の高域を再生します。
ミッドバスには新開発のグラスファイバー振動板を採用、スピードと量感のある中低域を再生します。
パッシブネットワークには高品位音響パーツを採用、情報量の多いナチュラルなサウンドを実現しています。
E62C/16cmモデルは市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。

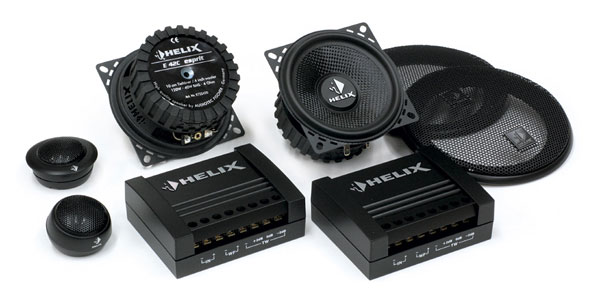

E42C 10cm 2WAYセパレートセット 希望小売価格 33,000円（税抜価格 30,000円）
E42C 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
10cmグラスファイバーコーン |
| 周波数特性 |
80Hz〜25KHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
3.5KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
80Hz |
| ツィーターアッテネーター |
-2.0/0/+2.0dB |
| バッフル開口寸法 |
47mm/ツィーター |
| 92mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 103mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 48mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法
W105×H38×D86(mm) |
| その他 |
グリル付属 |
E52C 13cm 2WAYセパレートセット 希望小売価格 35,200円（税抜価格 32,000円）
E52C 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
13cmグラスファイバーコーン |
| 周波数特性 |
60Hz〜25KHz |
| 能率 |
90dB |
| クロスオーバー周波数 |
3.5KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
60Hz |
| ツィーターアッテネーター |
-2.0/0/+2.0dB |
| バッフル開口寸法 |
47mm/ツィーター |
| 120mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 130mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 54mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法
W105×H38×D86(mm) |
| その他 |
グリル付属 |
E62C 16cm 2WAYセパレートセット 希望小売価格 37,400円（税抜価格 34,000円）
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
E62C 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
16cmグラスファイバーコーン |
| 周波数特性 |
50Hz〜25KHz |
| 能率 |
91dB |
| クロスオーバー周波数 |
3.5KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
180W |
| 最低共振周波数 |
68Hz |
| ツィーターアッテネーター |
-2.0/0/+2.0dB |
| バッフル開口寸法 |
47mm/ツィーター |
| 142mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 165.5mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 65mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法
W105×H38×D86(mm) |
| その他 |
グリル付属 |

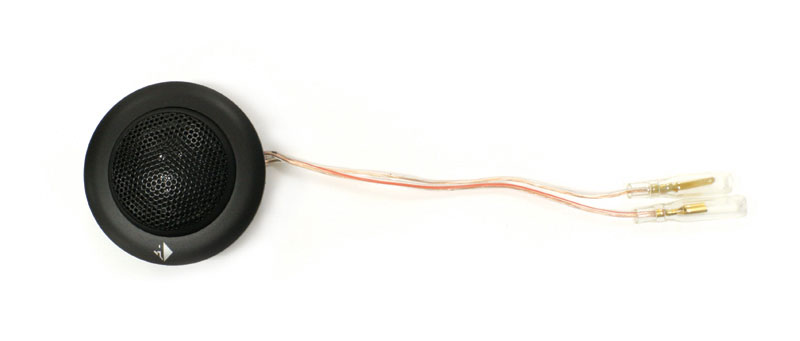

25mmシルクドームツィーター
取付は埋込と据置どちらにも対応、角度調整が可能なスイーベル機構を搭載しています

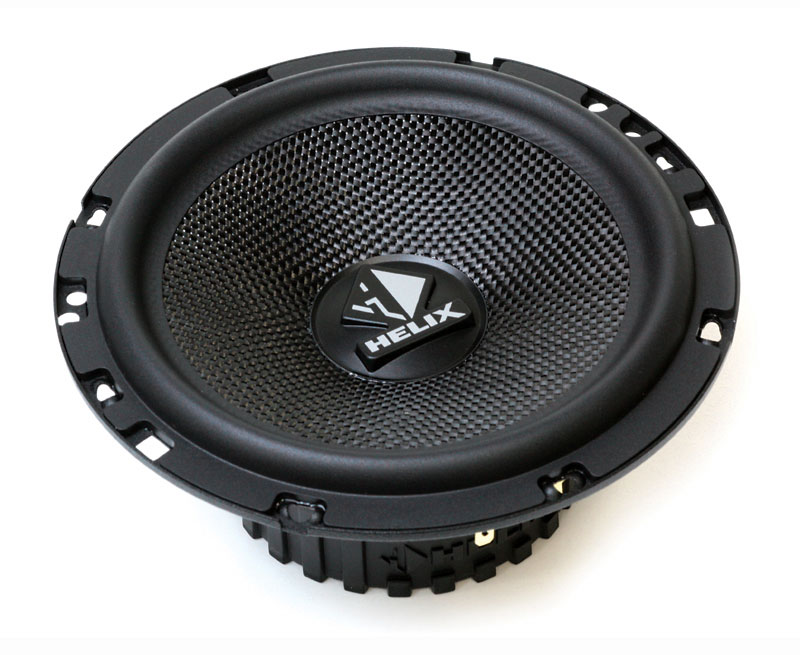

ミッドバスには新開発のグラスファイバー振動板を採用
スピードと量感のある中低域を再生します。

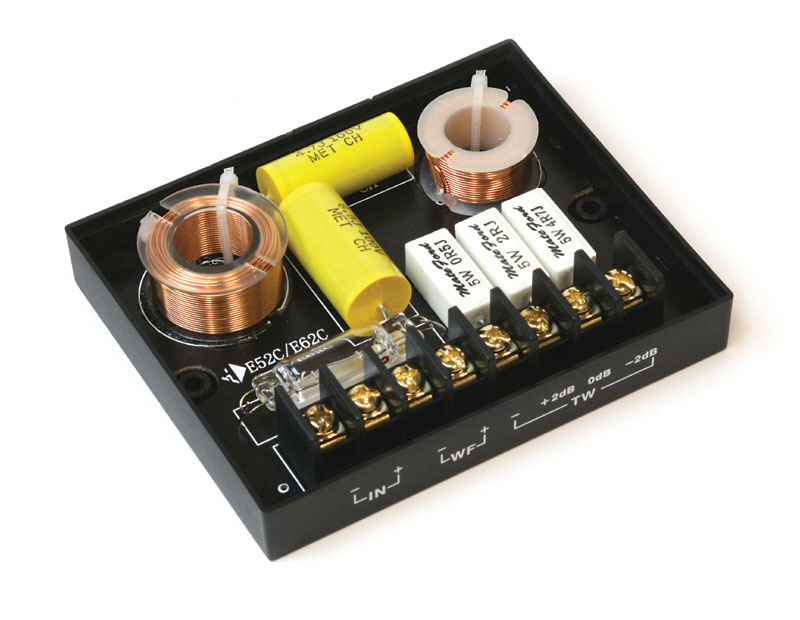

パッシブネットワークには高品位音響パーツを採用
クロスオーバー周波数は3.5KHz、ハイパス/ローパス共に12dB/octのスロープです。
ツィーターのATTはミッドレンジに対して+2/0/-2dBのレベル調整が可能です。
同軸ユニットは2wayのE4X/10cm、E5X/13cm、E6X/16cmの3モデル、3wayのE69X/6"×9"の全4モデルをラインナップ。
ツィーターは新開発の19mmシルクドーム振動板を採用、高解像度の高域を再生します。
E69Xの中域ユニットにはマイラー振動板を採用した50mmのユニットを使用しています。
ミッドバスには新開発のグラスファイバー振動板を採用、スピードと量感のある中低域を再生します。
E6X/16cmモデルは市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
E5X/E6Xはツィーターの角度調整が可能です。E69Xはツィーター/ミッドが回転し位置調整が可能です。

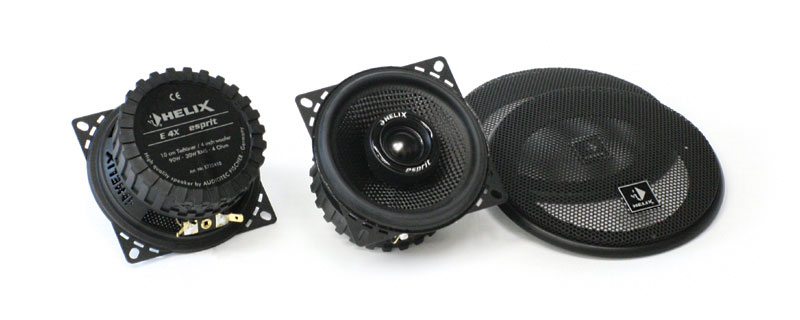

E4X 10cm 2WAY同軸ユニット 希望小売価格 15,950円（税抜価格 14,500円）
E4X 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッドバス |
10cmグラスファイバーコーン |
| 周波数特性 |
80Hz〜22KHz |
| 能率 |
89dB |
| インピーダンス |
4Ω |
| 最大入力 |
90W |
| 最低共振周波数 |
80Hz |
| バッフル開口寸法 |
92mm |
| フレーム外径寸法 |
102.5mm |
| 埋込寸法 |
48mm |
| その他 |
グリル付属 |

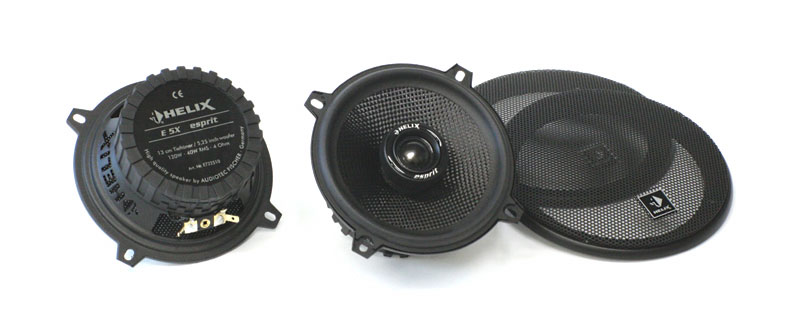

E5X 13cm 2WAY同軸ユニット 希望小売価格 17,600円（税抜価格 16,000円）
E5X 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッドバス |
13cmグラスファイバーコーン |
| 周波数特性 |
65Hz〜22KHz |
| 能率 |
91dB |
| インピーダンス |
4Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
65Hz |
| バッフル開口寸法 |
120mm |
| フレーム外径寸法 |
130mm |
| 埋込寸法 |
54mm |
| その他 |
グリル付属 |
E6X 16cm 2WAY同軸ユニット 希望小売価格 19,250円（税抜価格 17,500円）
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
E6X 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッドバス |
16cmグラスファイバーコーン |
| 周波数特性 |
55Hz〜22KHz |
| 能率 |
91dB |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
55Hz |
| バッフル開口寸法 |
142mm |
| フレーム外径寸法 |
165.5mm |
| 埋込寸法 |
65mm |
| その他 |
グリル付属 |
E69X 6×9 3WAY同軸ユニット 希望小売価格 24,200円（税抜価格 22,000円）
E69X 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッド |
50mmマイラーコーン |
| ミッドバス |
6"×9"グラスファイバーコーン |
| 周波数特性 |
35Hz〜22KHz |
| 能率 |
92dB |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
35Hz |
| バッフル開口寸法 |
152mm×221mm |
| フレーム外径寸法 |
162.5mm×236mm |
| 埋込寸法 |
76mm |
| その他 |
グリル付属 |
E5X 13cmモデル/E6X 16cmモデルはツィーターの角度変更が可能
更に、ツィーターが回転するので向きを調整できます
弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
