AUDIOTEC FISCHER GmbH
MADE IN GERMANY
カーオーディオシステムに最適な電源を供給するPower Station XXL
Power Station XXL Competition Black/Silver 希望小売価格 132,000円（税抜価格 120,000円）
新開発のXXLは入出力端子にデジタル電圧計を搭載し、メンテナンス性が向上しています。
XXLの心臓部である安定化回路には、MOS-FETの12パラレル接続という大電流容量の強力な
出力回路としました。出力側の設定電圧は12V〜15Vの間でバリアブルに調整可能です。
またXXLは設定電圧と入力電圧の差を検知してハイスピードで昇圧安定化しています。
差の電圧分だけ電流を電圧に変換するため、入力側の電流増加を大幅に抑える事が可能になり、
メインバッテリーへの負担が少なくなります。また本体の不要な発熱も抑えられています。
入力側には470uFが21パラレル接続の合計9,870uF、出力側には470uFが23パラレル接続の
合計10,810uFの低インピーダンスコンデンサーを搭載、電圧安定度とサウンドクオリティーの
改善を実現しています。
XXLとパワーアンプの距離が長くなる事を想定した外部センサー端子を装備しました。
パワーアンプのプラス端子へセンサー用ケーブルを接続する事で、アンプ部の電圧を監視しながら
精度の高い電圧コントロールが可能です。
さらに大型パワーアンプ、大消費電流パワーアンプの接続を可能にするためにXXLを複数台使用した
並列運転を可能にしています。これはXXLの入出力端子を並列に接続し、1台目をマスター機、2台目以降を
スレーブ機として運転します。これにより複数台使用しても出力電圧に誤差がなくなり、
電流容量を台数分の合計まで増やせます。
すなわちXXLの定格出力電流は100Aですので、2台使用した場合は200Aの安定化電源が実現します。
このマスター/スレーブ機間のコントロールには付属の専用バスケーブルを使用します。
XXLの入出力端子には2ゲージケーブルに対応した24金メッキダイレクトタイプを採用しました。
またXXLのリモート入力端子は出力側とフローティングされているので、
パワーアンプからヘッドユニットをXXL出力側に接続した場合でも、
ヘッドユニットからXXLをリモート信号でコントロールさせる事が可能です。
HELIXならではのアクリルトップパネルのデザインを継承し、電源投入時にはLEDが内部基板を
華やかに演出します。
ヒートシンクカラーはブラックとシルバー※の2色から好みに応じてお選びいただけます。
またCompetitionシリーズアンプ（A6を除く）、 Precisionシリーズアンプと同サイズとしました。
※シルバーは受注モデルのため納期に時間がかかる場合があります。

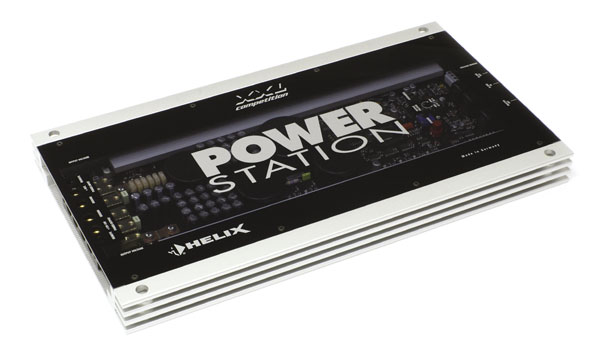

シルバーモデル
Power Station XXL Competition 主な仕様
| 入力電圧 |
10V〜15V |
| 出力側設定電圧 |
12.0V〜15.0V（バリアブル） |
| 定格出力電流 |
100A |
| ピーク出力電流 |
200A（最大30mS） |
| プロテクション |
過電圧/15V以上 |
| 入力電流/240A以上 |
|
| 出力電流/200A以上 |
|
| 温度/100℃（半導体部） |
|
| 内蔵ヒューズ |
25A×6 |
| 外形寸法(W×H×D) |
240×35×432(mm) |
| 重量 |
4.7Kg |
| その他 |
専用バスケーブル0.5m×1本付属 |
AUTO HiFi誌で優秀賞を受賞しました。

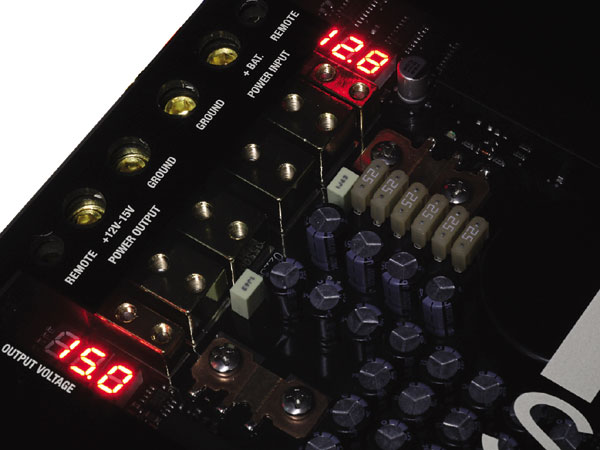

入出力端子部
下：出力電圧表示 上：入力電圧表示

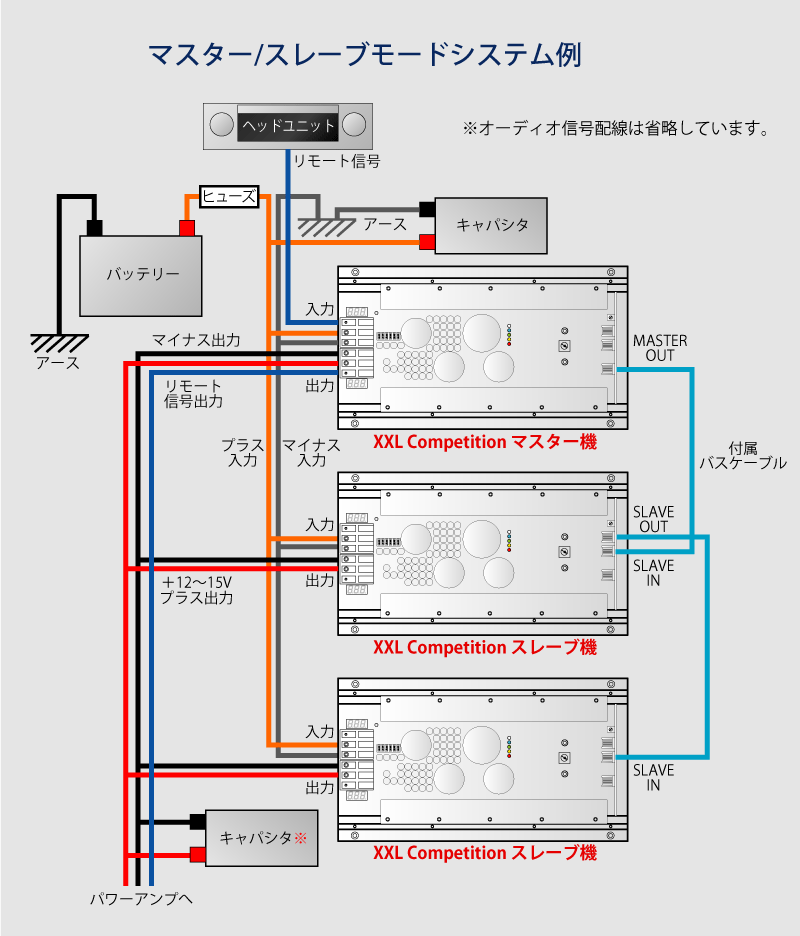

接続例
注）XXLのリモートアウトは昇圧されていませんが、フィルターを通過したクリーンな電源を利用してます。
リモートアウトにリレーを接続しないでください。逆起電力により誤動作する事ががあります。
弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
