MADE IN GERMANY
コイル
INTERTECHNIK.Electronic社の最新技術を駆使して開発したコイルは世界で高く評価されてます。
ポリプロピレンボビンに無酸素銅線を巻いた空芯コイル、無酸素銅線にシルバーコートを施した
空芯シルバーコイル、φ1.0mm/φ1.4mm/φ2.0mmと太い単線を巻いた空芯コイル

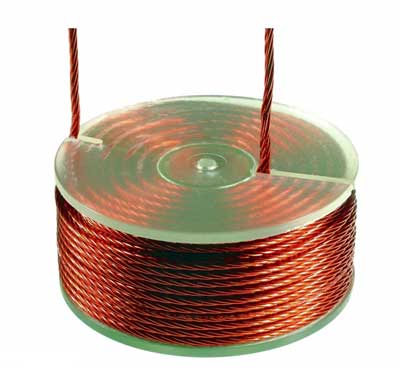

φ0.50mmのOFC単線を7本撚って巻き上げたTRITEC-Series CU7×0.50mm空芯コイル
厚めの銅箔を巻いたホイルコイルを用意しました。
φ1.0mm空芯コイル / 空芯コイル 以外は受注発注モデルになります。
φ1.0mm空芯コイル
0.10mH〜3.30mH |
空芯コイル
0.10mH〜2.20mH |
コアコイル
1.50mH〜8.20mH |
φ1.4mm空芯コイル
0.10mH〜6.80mH |
φ2.0mm空芯コイル
0.10mH〜10.0mH |
TRITEC
CU7×φ0.50 コイル
0.15mH〜15.0mH |
| TRITEC

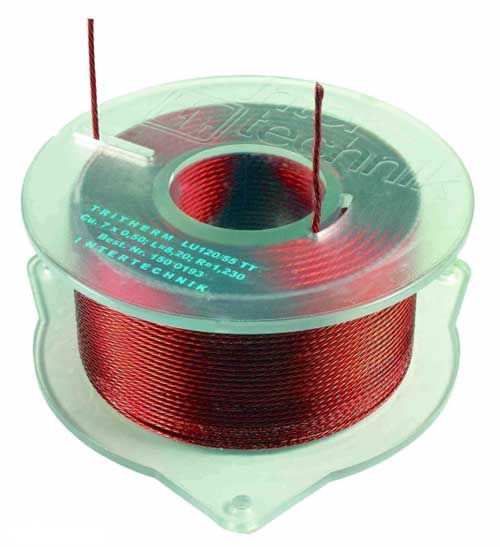

CU7×φ0.60 コイル
0.22mH〜15.0mH |
TRITEC

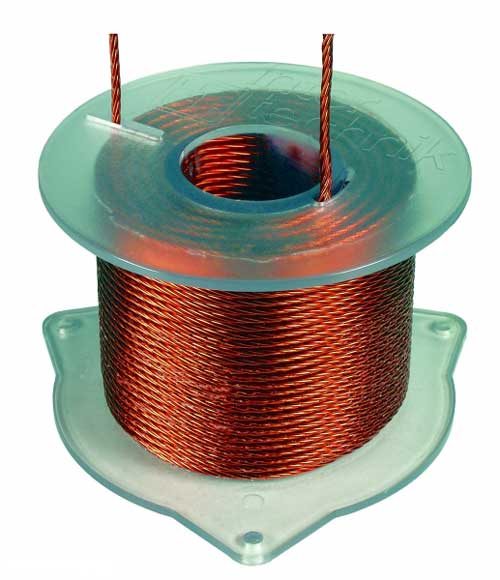

CU7×φ0.80 コイル
0.47mH〜5.60mH |
SILVERコイル
0.05mH〜1.50mH |
銅箔コイル
0.15mH〜4.70mH 販売終了 |

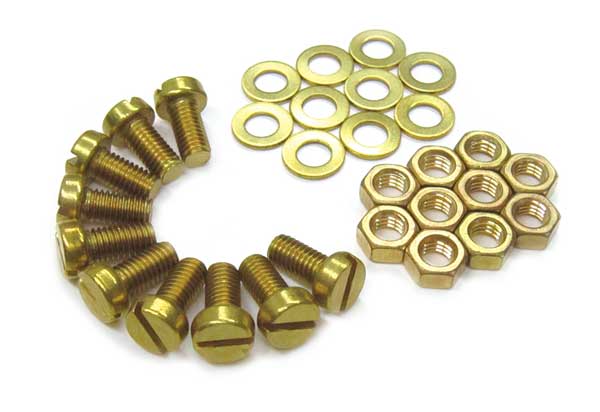

空芯コイル用真鍮ネジ
M5×10mm |
コイル一覧表

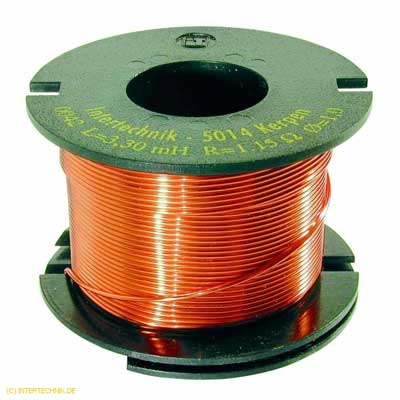

1.0mm空芯コイル
インダクタンス0.10mH〜3.30mHと一番幅広い値を設定されている使い易い空芯コイル。
直流抵抗を抑えるため、全モデルにおいてφ1.00mmの線材を使用しました。
クセの無いサウンドは多くのオーディオマニアに評価されてます。
主な仕様
線材：φ1.00mm、99.99％OFC
ボビン：ABS樹脂
最大使用温度：85℃
固定：センター1箇所のネジ止め
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| LU44-0.10mH/1.00 |
2,970円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.14Ω |
| LU44-0.12mH/1.00 |
3,080円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.16Ω |
| LU44-0.15mH/1.00 |
3,300円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.17Ω |
| LU44-0.18mH/1.00 |
3,410円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.22Ω |
| LU44-0.22mH/1.00 |
3,520円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.23Ω |
| LU44-0.27mH/1.00 |
3,630円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.27Ω |
| LU44-0.33mH/1.00 |
3,740円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.30Ω |
| LU44-0.39mH/1.00 |
3,850円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.33Ω |
| LU44-0.47mH/1.00 |
4,070円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.36Ω |
| LU44-0.56mH/1.00 |
4,400円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.42Ω |
| LU44-0.68mH/1.00 |
4,620円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.47Ω |
| LU55-0.82mH/1.00 |
4,840円（税込） |
Φ55.0mm×30.0mm |
φ1.00mm |
±3% |
0.52Ω |
| LU55-1.00mH/1.00 |
5,170円（税込） |
Φ55.0mm×30.0mm |
φ1.00mm |
±3% |
0.60Ω |
| LU55-1.20mH/1.00 |
5,500円（税込） |
Φ55.0mm×30.0mm |
φ1.00mm |
±3% |
0.65Ω |
| LU55-1.50mH/1.00 |
5,940円（税込） |
Φ55.0mm×30.0mm |
φ1.00mm |
±3% |
0.73Ω |
| LU55-1.80mH/1.00 |
6,600円（税込） |
Φ55.0mm×30.0mm |
φ1.00mm |
±3% |
0.79Ω |
| LU55-2.20mH/1.00 |
6,820円（税込） |
Φ55.0mm×30.0mm |
φ1.00mm |
±3% |
0.89Ω |
| LU62-2.70mH/1.00 |
7,700円（税込） |
Φ62.0mm×41.0mm |
φ1.00mm |
±3% |
0.97Ω |
| LU62-3.00mH/1.00 |
8,250円（税込） |
Φ62.0mm×41.0mm |
φ1.00mm |
±3% |
1.10Ω |
| LU62-3.30mH/1.00 |
8,800円（税込） |
Φ62.0mm×41.0mm |
φ1.00mm |
±3% |
1.15Ω |
| 0.10mH〜0.68mH |
0.82mH〜2.20mH |
3.00mH〜3.30mH |
|
|
|
空芯コイル
インダクタンス0.10mH〜2.20mHと幅広い値を設定されている使い易い空芯コイル。
直流抵抗を抑えるため、0.10mH〜0.39mHはφ0.90mmの線材、0.47mH〜2.20mHはφ1.32mmの線材を使用しました。
クセの無いサウンドは多くのオーディオマニアに評価されてます。
主な仕様
線材：φ0.90mmまたはφ1.32mm、99.99％OFC
ボビン：ABS樹脂、Φ32.0mm/Φ44.0mm/Φ55.0mm/Φ62.0mmの4種類
最大使用温度：85℃
取付：センター1箇所のネジ止め
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| LUT32-0.10mH/0.90 |
3,080円（税込） |
Φ32.0mm×26.0mm |
φ1.00mm |
±3% |
0.14Ω |
| LUT32-0.12mH/0.90 |
3,300円（税込） |
Φ32.0mm×26.0mm |
φ1.00mm |
±3% |
0.16Ω |
| LUT32-0.15mH/0.90 |
3,300円（税込） |
Φ32.0mm×26.0mm |
φ1.00mm |
±3% |
0.17Ω |
| LUT32-0.18mH/0.90 |
3,410円（税込） |
Φ32.0mm×26.0mm |
φ1.00mm |
±3% |
0.22Ω |
| LUT32-0.22mH/0.90 |
3,520円（税込） |
Φ32.0mm×26.0mm |
φ1.00mm |
±3% |
0.23Ω |
| LUT32-0.27mH/0.90 |
3,740円（税込） |
Φ32.0mm×26.0mm |
φ1.00mm |
±3% |
0.27Ω |
| LUT32-0.33mH/0.90 |
3,960円（税込） |
Φ32.0mm×26.0mm |
φ1.00mm |
±3% |
0.30Ω |
| LUT44-0.39mH/0.90 |
5,280円（税込） |
Φ44.0mm×30.0mm |
φ1.00mm |
±3% |
0.33Ω |
| LUT55-0.47mH/1.32 |
8,690円（税込） |
Φ55.0mm×30.0mm |
φ1.32mm |
±3% |
0.21Ω |
| LUT55-0.56mH/1.32 |
9,680円（税込） |
Φ55.0mm×30.0mm |
φ1.32mm |
±3% |
0.23Ω |
| LUT55-0.68mH/1.32 |
9,900円（税込） |
Φ55.0mm×30.0mm |
φ1.32mm |
±3% |
0.26Ω |
| LUT62-0.82mH/1.32 |
11,550円（税込） |
Φ62.0mm×41.0mm |
φ1.32mm |
±3% |
0.30Ω |
| LUT62-1.00mH/1.32 |
12,100円（税込） |
Φ62.0mm×41.0mm |
φ1.32mm |
±3% |
0.34Ω |
| LUT62-1.20mH/1.32 |
12,980円（税込） |
Φ62.0mm×41.0mm |
φ1.32mm |
±3% |
0.38Ω |
| LUT62-1.50mH/1.32 |
14,080円（税込） |
Φ62.0mm×41.0mm |
φ1.32mm |
±3% |
0.43Ω |
| LUT62-1.80mH/1.32 |
16,280円（税込） |
Φ62.0mm×41.0mm |
φ1.32mm |
±3% |
0.47Ω |
| LUT62-2.20mH/1.32 |
18,150円（税込） |
Φ62.0mm×41.0mm |
φ1.32mm |
±3% |
0.52Ω |
| 0.10mH〜0.33mH |
0.39mH |
|
|
| 0.47mH〜0.68mH |
0.82mH〜2.20mH |
|
|
|

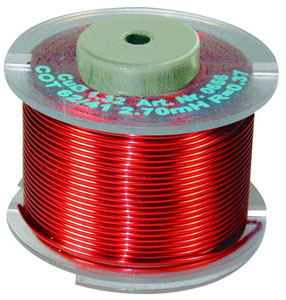

コアコイル
大容量で小型を可能にしたコアコイル。インダクタンス1.5mH〜8.2mHを設定されています。
直流抵抗を抑えるため、全てのモデルにφ1.40mmの線材を使用しました。
空芯コイルと組合わせて使用できます。
主な仕様
線材：φ1.40mm、99.99％OFC
ボビン：ABS樹脂、Φ62.0mm/Φ92.0mmの2種類
最大使用温度：85℃
取付：センター1箇所のネジ止め
コアコイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| COT62-1.5mH/1.4 |
13,200円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.24Ω |
| COT62-1.8mH/1.4 |
14,300円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.27Ω |
| COT62-2.2mH/1.4 |
15,400円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.29Ω |
| COT62-2.7mH/1.4 |
16,500円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.34Ω |
| COT62-3.3mH/1.4 |
17,600円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.38Ω |
| COT62-3.9mH/1.4 |
18,700円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.42Ω |
| COT92-4.7mH/1.4 |
23,100円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.52Ω |
| COT92-5.6mH/1.4 |
24,200円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.56Ω |
| COT92-6.8mH/1.4 |
27,500円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.66Ω |
| COT92-8.2mH/1.4 |
28,600円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.75Ω |
| 1.50mH〜3.90mH |
4.70mH〜8.20mH |
|
|
|

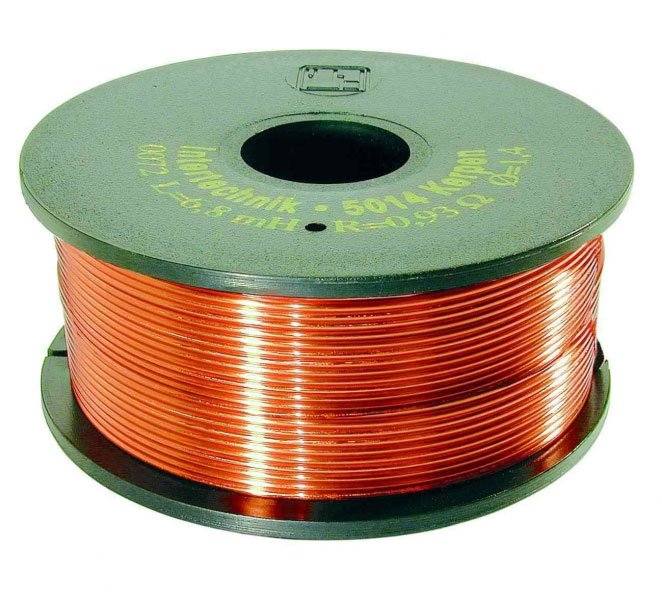

φ1.4mm空芯コイル
インダクタンス0.10mH〜6.80mHと幅広い値を設定されている使い易い空芯コイル。
直流抵抗を抑えるため、全モデルにおいてφ1.40mmの太いOFC線材を使用した高級タイプ。
主な仕様
線材：φ1.40mm、99.99％OFC
ボビン：ABS樹脂、Φ55.0mm/Φ62.0mm/Φ78.0mm/Φ92.0mmの4種類
最大使用温度：85℃
取付：センター1箇所のネジ止め
φ1.4mm空芯コイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| LU55-0.10mH/140 |
3,740円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.08Ω |
| LU55-0.12mH/140 |
3,960円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.09Ω |
| LU55-0.15mH/140 |
4,070円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.10Ω |
| LU55-0.18mH/140 |
4,400円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.11Ω |
| LU55-0.22mH/140 |
4,620円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.13Ω |
| LU55-0.27mH/140 |
5,280円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.15Ω |
| LU55-0.33mH/140 |
5,500円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.16Ω |
| LU55-0.39mH/140 |
5,830円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.18Ω |
| LU55-0.47mH/140 |
7,700円（税込） |
Φ55.0mm×30.0mm |
φ1.40mm |
±5% |
0.19Ω |
| LU62-0.56mH/140 |
8,800円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.22Ω |
| LU62-0.68mH/140 |
9,900円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.24Ω |
| LU62-0.82mH/140 |
11,000円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.26Ω |
| LU62-1.00mH/140 |
12,100円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.28Ω |
| LU62-1.20mH/140 |
13,200円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.30Ω |
| LU62-1.50mH/140 |
14,300円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.34Ω |
| LU62-1.80mH/140 |
15,400円（税込） |
Φ62.0mm×41.0mm |
φ1.40mm |
±5% |
0.38Ω |
| LU78-2.00mH/140 |
16,500円（税込） |
Φ78.0mm×30.0mm |
φ1.40mm |
±5% |
0.42Ω |
| LU78-2.20mH/140 |
17,600円（税込） |
Φ78.0mm×30.0mm |
φ1.40mm |
±5% |
0.46Ω |
| LU78-2.70mH/140 |
18,700円（税込） |
Φ78.0mm×30.0mm |
φ1.40mm |
±5% |
0.53Ω |
| LU78-3.00mH/140 |
19,800円（税込） |
Φ78.0mm×30.0mm |
φ1.40mm |
±5% |
0.60Ω |
| LU92-3.30mH/140 |
20,900円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.63Ω |
| LU92-3.90mH/140 |
22,000円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.67Ω |
| LU92-4.70mH/140 |
23,100円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.74Ω |
| LU92-5.60mH/140 |
24,200円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.83Ω |
| LU92-6.80mH/140 |
25,300円（税込） |
Φ92.0mm×39.0mm |
φ1.40mm |
±5% |
0.93Ω |
| 0.10mH〜0.47mH |
0.56mH〜1.80mH |
|
|
|
| 2.00mH〜3.00mH |
3.90mH〜6.80mH |
|
|

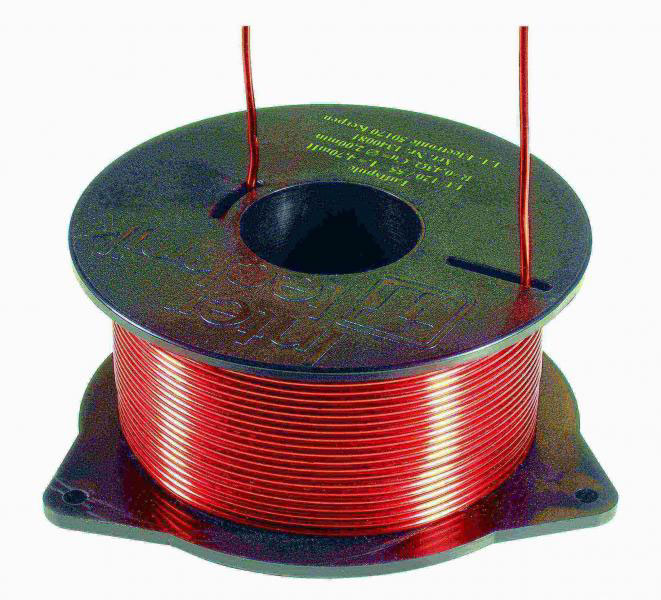

φ2.0mm空芯コイル
全モデルにおいてφ2.00mmの極太OFC線材を使用し直流抵抗を抑えた超高級タイプ。
インダクタンス0.10mH〜10.0mHと幅広い値を設定されています。
主な仕様
線材：φ2.00mm、99.99％OFC
ボビン：ABS樹脂、Φ62.0mm/Φ92.0mm/Φ120.0mmの3種類
最大使用温度：85℃
取付：センター1箇所のネジ止め、1.80mH〜10.0mHのモデルは3点のネジ止め
φ2.0mm空芯コイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| LU62-0.10mH/200 |
5,500円（税込） |
Φ62.0mm×41.0mm |
φ2.00mm |
±5% |
0.050Ω |
| LU62-0.12mH/200 |
6,050円（税込） |
Φ62.0mm×41.0mm |
φ2.00mm |
±5% |
0.054Ω |
| LU62-0.15mH/200 |
6,600円（税込） |
Φ62.0mm×41.0mm |
φ2.00mm |
±5% |
0.061Ω |
| LU62-0.18mH/200 |
7,150円（税込） |
Φ62.0mm×41.0mm |
φ2.00mm |
±5% |
0.066Ω |
| LU62-0.22mH/200 |
7,700円（税込） |
Φ62.0mm×41.0mm |
φ2.00mm |
±5% |
0.074Ω |
| LU62-0.27mH/200 |
8,250円（税込） |
Φ62.0mm×41.0mm |
φ2.00mm |
±5% |
0.082Ω |
| LU92-0.33mH/200 |
9,350円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.092Ω |
| LU92-0.39mH/200 |
10,450円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.100Ω |
| LU92-0.47mH/200 |
11,000円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.110Ω |
| LU92-0.56mH/200 |
11,550円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.120Ω |
| LU92-0.68mH/200 |
13,200円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.130Ω |
| LU92-0.82mH/200 |
14,300円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.150Ω |
| LU92-1.00mH/200 |
15,400円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.170Ω |
| LU92-1.20mH/200 |
16,500円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.180Ω |
| LU92-1.50mH/200 |
18,150円（税込） |
Φ92.0mm×39.0mm |
φ2.00mm |
±5% |
0.210Ω |
| LU120-1.80mH/200 |
27,500円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.250Ω |
| LU120-2.20mH/200 |
29,700円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.300Ω |
| LU120-2.70mH/200 |
33,000円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.330Ω |
| LU120-3.00mH/200 |
35,200円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.360Ω |
| LU120-3.30mH/200 |
38,500円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.370Ω |
| LU120-3.90mH/200 |
39,600円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.400Ω |
| LU120-4.70mH/200 |
41,800円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.430Ω |
| LU120-5.60mH/200 |
44,000円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.490Ω |
| LU120-6.80mH/200 |
49,500円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.550Ω |
| LU120-8.20mH/200 |
55,000円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.620Ω |
| LU120-10.0mH/200 |
60,500円（税込） |
Φ120.0mm×55.0mm |
φ2.00mm |
±5% |
0.690Ω |
| 0.10mH〜0.27mH |
0.33mH〜1.50mH |
1.80mH〜10.0mH |
|
|
|
|
TRITEC CU7×φ0.50mm コイル
線材は、φ0.50mmのOFC単線を7本撚った物を採用し直流抵抗を低減
インダクタンスの誤差を±1%以内に抑えた超高性能なコイルです。
インダクタンス0.15mH〜15.0mHと幅広い値を設定されています。
主な仕様
線材：φ0.50mm×7本、99.99％OFC、断面積1.37㎟（7本合計値）

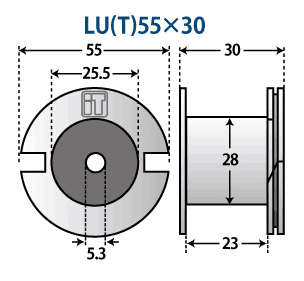

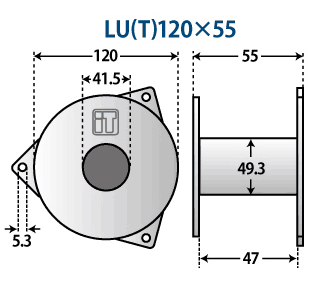

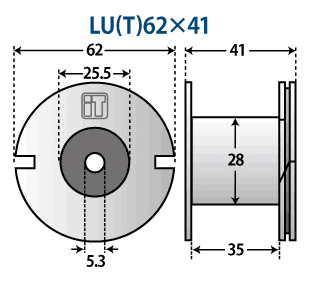

ボビン：ポリカーボネイト、Φ55.0mm/Φ62.0mm/Φ92.0mm/Φ120.0mmの4種類
使用温度範囲：-90℃〜135℃
取付：センター1箇所のネジ止め、5.60mH〜15.0mHのモデルは3点のネジ止め
TRITEC CU7×φ0.50mmコイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| TRI55-0.15mH/0.50 |
7,700円（税込） |
Φ55.0mm×30.0mm |
φ0.5mm×7 |
±1% |
0.116Ω |
| TRI55-0.18mH/0.50 |
8,800円（税込） |
Φ55.0mm×30.0mm |
φ0.5mm×7 |
±1% |
0.130Ω |
| TRI55-0.22mH/0.50 |
9,900円（税込） |
Φ55.0mm×30.0mm |
φ0.5mm×7 |
±1% |
0.147Ω |
| TRI55-0.27mH/0.50 |
11,000円（税込） |
Φ55.0mm×30.0mm |
φ0.5mm×7 |
±1% |
0.162Ω |
| TRI55-0.33mH/0.50 |
12,100円（税込） |
Φ55.0mm×30.0mm |
φ0.5mm×7 |
±1% |
0.179Ω |
| TRI62-0.39mH/0.50 |
13,200円（税込） |
Φ62.0mm×41.0mm |
φ0.5mm×7 |
±1% |
0.209Ω |
| TRI62-0.47mH/0.50 |
14,300円（税込） |
Φ62.0mm×41.0mm |
φ0.5mm×7 |
±1% |
0.239Ω |
| TRI62-0.56mH/0.50 |
15,400円（税込） |
Φ62.0mm×41.0mm |
φ0.5mm×7 |
±1% |
0.257Ω |
| TRI62-0.68mH/0.50 |
16,500円（税込） |
Φ62.0mm×41.0mm |
φ0.5mm×7 |
±1% |
0.285Ω |
| TRI62-0.82mH/0.50 |
17,600円（税込） |
Φ62.0mm×41.0mm |
φ0.5mm×7 |
±1% |
0.319Ω |
| TRI62-1.00mH/0.50 |
18,700円（税込） |
Φ62.0mm×41.0mm |
φ0.5mm×7 |
±1% |
0.356Ω |
| TRI62-1.20mH/0.50 |
19,800円（税込） |
Φ62.0mm×41.0mm |
φ0.5mm×7 |
±1% |
0.394Ω |
| TRI92-1.50mH/0.50 |
20,900円（税込） |
Φ92.0mm×39.0mm |
φ0.5mm×7 |
±1% |
0.445Ω |
| TRI92-1.80mH/0.50 |
22,000円（税込） |
Φ92.0mm×39.0mm |
φ0.5mm×7 |
±1% |
0.494Ω |
| TRI92-2.20mH/0.50 |
23,100円（税込） |
Φ92.0mm×39.0mm |
φ0.5mm×7 |
±1% |
0.546Ω |
| TRI92-2.70mH/0.50 |
24,200円（税込） |
Φ92.0mm×39.0mm |
φ0.5mm×7 |
±1% |
0.632Ω |
| TRI92-3.30mH/0.50 |
25,300円（税込） |
Φ92.0mm×39.0mm |
φ0.5mm×7 |
±1% |
0.710Ω |
| TRI92-3.90mH/0.50 |
26,400円（税込） |
Φ92.0mm×39.0mm |
φ0.5mm×7 |
±1% |
0.780Ω |
| TRI92-4.70mH/0.50 |
27,500円（税込） |
Φ92.0mm×39.0mm |
φ0.5mm×7 |
±1% |
0.880Ω |
| TRI120-5.6mH/0.50 |
28,600円（税込） |
Φ120.0mm×55.0mm |
φ0.5mm×7 |
±1% |
0.990Ω |
| TRI120-6.8mH/0.50 |
29,700円（税込） |
Φ120.0mm×55.0mm |
φ0.5mm×7 |
±1% |
1.110Ω |
| TRI120-8.2mH/0.50 |
30,800円（税込） |
Φ120.0mm×55.0mm |
φ0.5mm×7 |
±1% |
1.230Ω |
| TRI120-10.0mH/0.50 |
35,200円（税込） |
Φ120.0mm×55.0mm |
φ0.5mm×7 |
±1% |
1.390Ω |
| TRI120-12.0mH/0.50 |
38,500円（税込） |
Φ120.0mm×55.0mm |
φ0.5mm×7 |
±1% |
1.540Ω |
| TRI120-15.0mH/0.50 |
39,600円（税込） |
Φ120.0mm×55.0mm |
φ0.5mm×7 |
±1% |
1.750Ω |
| 0.10mH〜0.33mH |
|
|
|
|
| 1.50mH〜4.70mH |
5.60mH〜15.0mH |
|
|
|
TRITEC CU7×φ0.60mm コイル
線材は、φ0.60mmのOFC単線を7本撚った物を採用し直流抵抗を低減
インダクタンスの誤差を±1%以内に抑えた超高性能なコイルです。
インダクタンス0.22mH〜15.0mHと幅広い値を設定されています。
主な仕様
線材：φ0.60mm×7本、99.99％OFC、断面積1.97㎟（7本合計値）
ボビン：ポリカーボネイト、Φ62.0mm/Φ92.0mm/Φ120.0mmの3種類
使用温度範囲：-90℃〜135℃
取付：センター1箇所のネジ止め、3.00mH〜15.0mHのモデルは3点のネジ止め
TRITEC CU7×φ0.60mmコイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| TRI62-0.22mH/0.60 |
13,200円（税込） |
Φ62.0mm×41.0mm |
φ0.6mm×7 |
±1% |
0.112Ω |
| TRI62-0.27mH/0.60 |
14,300円（税込） |
Φ62.0mm×41.0mm |
φ0.6mm×7 |
±1% |
0.125Ω |
| TRI62-0.33mH/0.60 |
16,500円（税込） |
Φ62.0mm×41.0mm |
φ0.6mm×7 |
±1% |
0.150Ω |
| TRI62-0.39mH/0.60 |
17,600円（税込） |
Φ62.0mm×41.0mm |
φ0.6mm×7 |
±1% |
0.160Ω |
| TRI62-0.47mH/0.60 |
18,700円（税込） |
Φ62.0mm×41.0mm |
φ0.6mm×7 |
±1% |
0.170Ω |
| TRI92-0.56mH/0.60 |
19,800円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.185Ω |
| TRI92-0.68mH/0.60 |
20,900円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.210Ω |
| TRI92-0.82mH/0.60 |
24,200円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.231Ω |
| TRI92-1.00mH/0.60 |
26,400円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.265Ω |
| TRI92-1.20mH/0.60 |
27,500円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.293Ω |
| TRI92-1.50mH/0.60 |
29,700円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.334Ω |
| TRI92-1.80mH/0.60 |
30,800円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.369Ω |
| TRI92-2.00mH/0.60 |
33,000円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.397Ω |
| TRI92-2.20mH/0.60 |
39,600円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.419Ω |
| TRI92-2.70mH/0.60 |
44,000円（税込） |
Φ92.0mm×39.0mm |
φ0.6mm×7 |
±1% |
0.456Ω |
| TRI120-3.00mH/0.60 |
49,500円（税込） |
Φ120.0mm×55.0mm |
φ0.6mm×7 |
±1% |
0.500Ω |
| TRI120-3.30mH/0.60 |
52,800円（税込） |
Φ120.0mm×55.0mm |
φ0.6mm×7 |
±1% |
0.530Ω |
| TRI120-3.90mH/0.60 |
55,000円（税込） |
Φ120.0mm×55.0mm |
φ0.6mm×7 |
±1% |
0.580Ω |
| TRI120-4.70mH/0.60 |
販売終了 |
Φ120.0mm×55.0mm |
φ0.6mm×7 |
±1% |
0.640Ω |
| TRI120-5.60mH/0.60 |
61,600円（税込） |
Φ120.0mm×55.0mm |
φ0.6mm×7 |
±1% |
0.710Ω |
| TRI120-6.80mH/0.60 |
71,500円（税込） |
Φ120.0mm×55.0mm |
φ0.6mm×7 |
±1% |
0.790Ω |
| TRI120-8.20mH/0.60 |
77,000円（税込） |
Φ120.0mm×55.0mm |
φ0.6mm×7 |
±1% |
0.890Ω |
| TRI120-10.0mH/0.60 |
92,400円（税込） |
Φ120.0mm×80.0mm |
φ0.6mm×7 |
±1% |
1.090Ω |
| TRI120-12.0mH/0.60 |
100,100円（税込） |
Φ120.0mm×80.0mm |
φ0.6mm×7 |
±1% |
1.210Ω |
| TRI120-15.0mH/0.60 |
115,500円（税込） |
Φ120.0mm×80.0mm |
φ0.6mm×7 |
±1% |
1.350Ω |
| 0.22mH〜0.47mH |
0.56mH〜2.70mH |
|
|
|
| 3.00mH〜15.00mH |
|
|
|
TRITEC CU7×φ0.80mm コイル
線材は、φ0.80mmのOFC単線を7本撚った物を採用し直流抵抗を低減
インダクタンスの誤差を±1%以内に抑えた超高性能なコイルです。
インダクタンス0.47mH〜5.60mHと使い勝手の良い値を設定されています。
主な仕様
線材：φ0.80mm×7本、99.99％OFC、断面積3.51㎟（7本合計値）
ボビン：ポリカーボネイト、Φ62.0mm/Φ92.0mm/Φ120.0mmの3種類
使用温度範囲：-90℃〜135℃
取付：センター1箇所のネジ止め、1.20mH〜5.60mHのモデルは3点のネジ止め
TRITEC CU7×φ0.80mmコイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| TRI92-0.47mH/0.80 |
22,000円（税込） |
Φ92.0mm×39.0mm |
φ0.8mm×7 |
±1% |
0.111Ω |
| TRI92-0.56mH/0.80 |
25,300円（税込） |
Φ92.0mm×39.0mm |
φ0.8mm×7 |
±1% |
0.123Ω |
| TRI92-0.68mH/0.80 |
28,600円（税込） |
Φ92.0mm×39.0mm |
φ0.8mm×7 |
±1% |
0.137Ω |
| TRI92-0.82mH/0.80 |
35,200円（税込） |
Φ92.0mm×39.0mm |
φ0.8mm×7 |
±1% |
0.150Ω |
| TRI92-1.00mH/0.80 |
41,800円（税込） |
Φ92.0mm×39.0mm |
φ0.8mm×7 |
±1% |
0.170Ω |
| TRI120-1.20mH/0.80 |
46,200円（税込） |
Φ120.0mm×55.0mm |
φ0.8mm×7 |
±1% |
0.213Ω |
| TRI120-1.50mH/0.80 |
49,500円（税込） |
Φ120.0mm×55.0mm |
φ0.8mm×7 |
±1% |
0.240Ω |
| TRI120-1.80mH/0.80 |
52,800円（税込） |
Φ120.0mm×55.0mm |
φ0.8mm×7 |
±1% |
0.270Ω |
| TRI120-2.00mH/0.80 |
55,000円（税込） |
Φ120.0mm×55.0mm |
φ0.8mm×7 |
±1% |
0.290Ω |
| TRI120-2.20mH/0.80 |
58,300円（税込） |
Φ120.0mm×55.0mm |
φ0.8mm×7 |
±1% |
0.316Ω |
| TRI120-2.70mH/0.80 |
63,800円（税込） |
Φ120.0mm×80.0mm |
φ0.8mm×7 |
±1% |
0.347Ω |
| TRI120-3.00mH/0.80 |
68,200円（税込） |
Φ120.0mm×80.0mm |
φ0.8mm×7 |
±1% |
0.354Ω |
| TRI120-3.30mH/0.80 |
71,500円（税込） |
Φ120.0mm×80.0mm |
φ0.8mm×7 |
±1% |
0.361Ω |
| TRI120-3.90mH/0.80 |
77,000円（税込） |
Φ120.0mm×80.0mm |
φ0.8mm×7 |
±1% |
0.392Ω |
| TRI120-4.70mH/0.80 |
80,300円（税込） |
Φ120.0mm×80.0mm |
φ0.8mm×7 |
±1% |
0.434Ω |
| TRI120-5.60mH/0.80 |
83,600円（税込） |
Φ120.0mm×80.0mm |
φ0.8mm×7 |
±1% |
0.488Ω |
| 0.47mH〜1.00mH |
1.20mH〜5.60mH |
|
|
|
SILVERコイル
インダクタンス0.05mH〜1.50mHと幅広い値を設定されているシルバー空芯コイル。インダクタンスが通常より
細かいステップで設定されているので、12dB/oct以上のハイパスフィルターで細かい設定が容易に行えます。
線径0.80mmの無酸素銅線にシルバーコートを施し、圧倒的なヌケの良いサウンドクオリティーを実現したモデル。
主な仕様
線材：φ0.80mm、99.99％OFCにシルバーコーティング
ボビン：ポリカーボネイト、Φ32.0mm/Φ44.0mmの2種類
最大使用温度：85℃
取付：センター1箇所のネジ止め
SILVERコイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
線径 |
誤差 |
DCR |
| LU32/26-AG-0.05mH |
3,080円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.14Ω |
| LU32/26-AG-0.10mH |
3,520円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.21Ω |
| LU32/26-AG-0.12mH |
3,740円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.23Ω |
| LU32/26-AG-0.15mH |
3,850円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.26Ω |
| LU32/26-AG-0.18mH |
3,960円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.28Ω |
| LU32/26-AG-0.22mH |
4,290円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.32Ω |
| LU32/26-AG-0.24mH |
4,290円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.33Ω |
| LU32/26-AG-0.27mH |
4,400円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.35Ω |
| LU32/26-AG-0.30mH |
4,620円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.37Ω |
| LU32/26-AG-0.33mH |
4,730円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.39Ω |
| LU32/26-AG-0.36mH |
4,840円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.40Ω |
| LU32/26-AG-0.39mH |
4,950円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.43Ω |
| LU32/26-AG-0.47mH |
5,060円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.47Ω |
| LU32/26-AG-0.51mH |
5,280円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.49Ω |
| LU32/26-AG-0.56mH |
5,500円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.52Ω |
| LU32/26-AG-0.68mH |
5,830円（税込） |
Φ32.0mm×26.0mm |
φ0.80mm |
±3% |
0.60Ω |
| LU44/30-AG-0.75mH |
9,350円（税込） |
Φ44.0mm×30.0mm |
φ0.80mm |
±3% |
0.65Ω |
| LU44/30-AG-0.82mH |
9,460円（税込） |
Φ44.0 mm×30.0mm |
φ0.80mm |
±3% |
0.68Ω |
| LU44/30-AG-0.91mH |
9,680円（税込） |
Φ44.0mm×30.0mm |
φ0.80mm |
±3% |
0.73Ω |
| LU44/30-AG-1.00mH |
10,010円（税込） |
Φ44.0mm×30.0mm |
φ0.80mm |
±3% |
0.77Ω |
| LU44/30-AG-1.10mH |
10,230円（税込） |
Φ44.0mm×30.0mm |
φ0.80mm |
±3% |
0.80Ω |
| LU44/30-AG-1.20mH |
10,450円（税込） |
Φ44.0mm×30.0mm |
φ0.80mm |
±3% |
0.85Ω |
| LU44/30-AG-1.30mH |
10,670円（税込） |
Φ44.0mm×30.0mm |
φ0.80mm |
±3% |
0.87Ω |
| LU44/30-AG-1.50mH |
11,000円（税込） |
Φ44.0mm×30.0mm |
φ0.80mm |
±3% |
0.94Ω |
| 0.05mH〜0.68mH |
0.75mH〜1.50mH |
|
|
|
販売終了
銅箔コイル
インダクタンス0.15mH〜4.70mHと幅広い値を設定されている銅箔コイル。
直流抵抗を抑えるため、0.15mH〜0.82mHは断面積2.10㎟の銅箔、
1.00mH〜4.70mHは断面積3.29㎟の銅箔を使用しました。
圧倒的なレスポンス、ハイクオリティーサウンドはサウンドは多くのオーディオマニアに評価されてます。
銅箔コイルは受注発注モデルになります。
| モデル |
希望小売価格 |
サイズ |
断面積 |
誤差 |
DCR |
| FOIL-0.15mH |
13,200円（税込） |
Φ44.0mm×37.0mm |
2.10㎟ |
±2% |
0.09Ω |
| FOIL-0.22mH |
16,500円（税込） |
Φ48.0mm×37.0mm |
2.10㎟ |
±2% |
0.11Ω |
| FOIL-0.27mH |
18,700円（税込） |
Φ49.0mm×37.0mm |
2.10㎟ |
±2% |
0.12Ω |
| FOIL-0.33mH |
19,800円（税込） |
Φ51.0mm×37.0mm |
2.10㎟ |
±2% |
0.13Ω |
| FOIL-0.39mH |
20,900円（税込） |
Φ54.0mm×37.0mm |
2.10㎟ |
±2% |
0.14Ω |
| FOIL-0.47mH |
22,000円（税込） |
Φ57.0mm×37.0mm | 2.10㎟ |
±2% |
0.16Ω |
| FOIL-0.56mH |
23,100円（税込） |
Φ58.0mm×37.0mm |
2.10㎟ |
±2% |
0.18Ω |
| FOIL-0.68mH |
24,200円（税込） |
Φ61.0mm×37.0mm |
2.10㎟ |
±2% |
0.20Ω |
| FOIL-0.82mH |
25,300円（税込） |
Φ64.0mm×37.0mm |
2.10㎟ |
±2% |
0.22Ω |
| FOIL-1.00mH |
44,000円（税込） |
Φ73.0mm×55.0mm |
3.29㎟ |
±2% |
0.18Ω |
| FOIL-1.20mH |
48,400円（税込） |
Φ77.0mm×55.0mm |
3.29㎟ |
±2% |
0.20Ω |
| FOIL-1.50mH |
55,000円（税込） |
Φ82.0mm×55.0mm |
3.29㎟ |
±2% |
0.23Ω |
| FOIL-1.80mH |
63,800円（税込） |
Φ86.0mm×55.0mm |
3.29㎟ |
±2% |
0.26Ω |
| FOIL-2.20mH |
68,200円（税込） |
Φ90.0mm×55.0mm |
3.29㎟ |
±2% |
0.29Ω |
| FOIL-2.70mH |
77,000円（税込） |
Φ95.0mm×55.0mm |
3.29㎟ |
±2% |
0.33Ω |
| FOIL-3.30mH |
96,800円（税込） |
Φ100.0mm×55.0mm |
3.29㎟ |
±2% |
0.37Ω |
| FOIL-3.90mH |
99,000円（税込） |
Φ105.0mm×55.0mm |
3.29㎟ |
±2% |
0.41Ω |
| FOIL-4.70mH |
110,000円（税込） |
Φ110.0mm×55.0mm |
3.29㎟ |
±2% |
0.45Ω |
空芯コイル用真鍮ネジ
M5×10mm 真鍮ネジセット 希望小売価格 1,430円（税抜価格¥1,300）
インターテクニック製、空芯コイル固定用の真鍮ネジ、平ワッシャー、ナット。
非磁性体の真鍮製でインダクタンスに影響無く確実な固定が可能になります。
ネジサイズはM5×10mm、頭部の外形φ8.4mm、厚さ3.3mmと十分な強度を確保しています。
平ワッシャー外形φ9.7mm、ナットの対辺8.0mm。10個セット。
弊社はドイツ INTERTECHNIK.Electronic社と契約した正規発売元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
