INTERTECHNIK.Electronic

オーディオ専用パーツ
ここではオーディオ用に用意された専用のパーツを紹介します。

コンキャビティ型ターミナル
T104/T93/T122/T55-24

スピーカーターミナル
K305 欠品中

ロングスピーカーターミナル
K30

バナナプラグ


スピーカーアッテネーター
PS8-15W/PS8-50W/PS8-100W

吸音材

オーディオ用ハンダ





コンキャビティ型スピーカーターミナル T104/T93/T122/T55-24

スピーカーボックス裏側にフラットに取付出来るスピーカーターミナル。
ターミナルの間隔が19mmなので、ダブルバナナ端子がそのまま接続可能です。
5.0㎟までの極太スピーカーケーブルまで接続可能な大型端子は非磁性体の真鍮を採用し、
金メッキが施されてます。T122はバイワイヤリングに最適な2連タイプです。
T55-24は小型タイプ、空気漏れを防ぐクッションテープが裏側に貼ってあります。

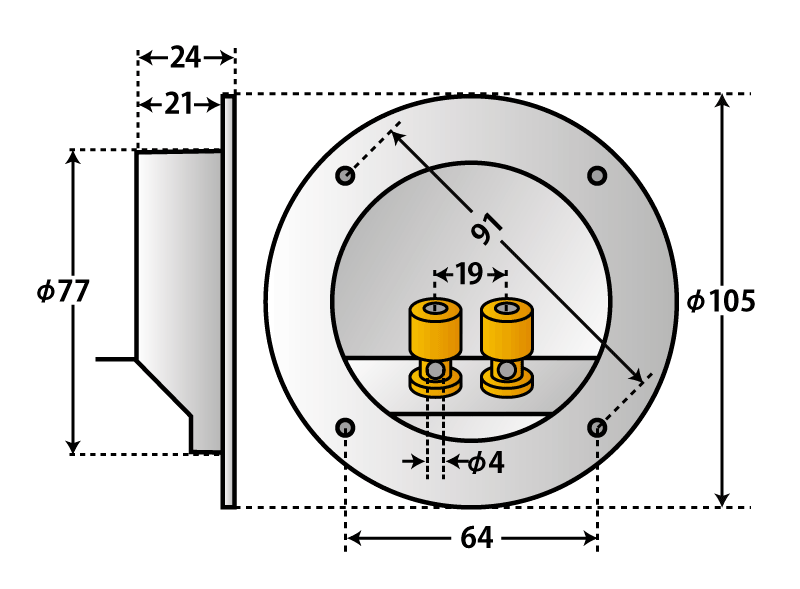

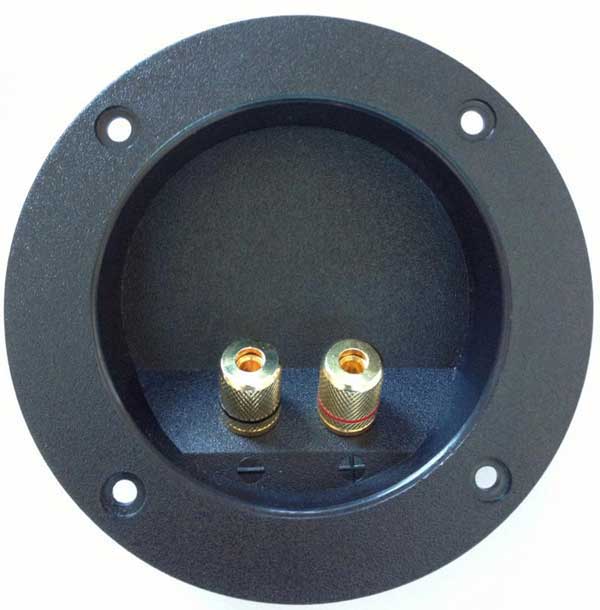

T104 コンキャビティ型スピーカーターミナル
希望小売価格 \1,210(税抜価格\1,100)
外形サイズφ105mm

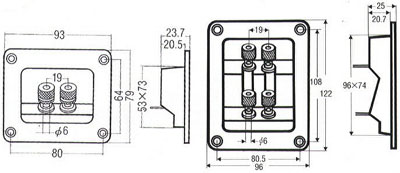

T93 コンキャビティ型スピーカーターミナル
希望小売価格 \1,210(税込)
販売終了

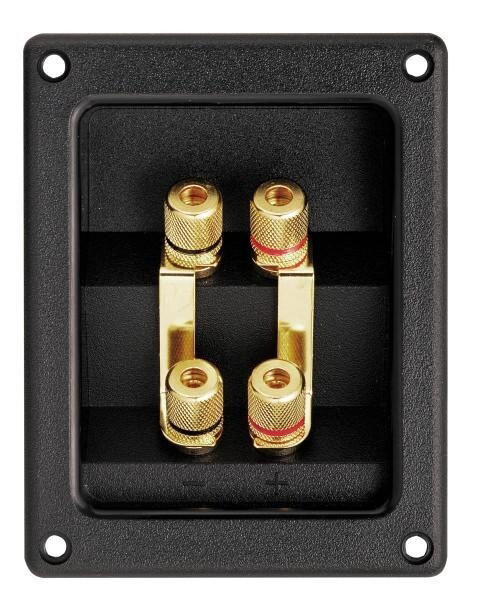

T122 コンキャビティ型スピーカーターミナル
希望小売価格 \3,520(税込)


T55-24 コンキャビティ型スピーカーターミナル
希望小売価格 \1,540(税込)

モデル
希望小売価格
外径サイズ(横/縦)
端子
端子処理
接続ケーブル
T-104
\1,540(税込)
φ105mm×24mm
真鍮
金メッキ
最大5.0㎟
T-93
\1,210(税込)
93mm×79mm
真鍮
金メッキ
最大5.0㎟
T-122
\3,520(税込)
96mm×122mm
真鍮
金メッキ
最大5.0㎟
T55-24
\1,540(税込)
54mm×24mm
真鍮
金メッキ
最大5.0㎟


K305 スピーカーターミナル

赤/黒1ペア  希望小売価格 \5,280(税込)


全ての部分が非磁性体で構成された高音質仕様のターミナル、端子頭部にBANANAプラグが接続できます。
スピーカーケーブルは内部、外部共に最大φ5.5mmの極太ケーブルに対応しています。
ターミナルを固定する板厚は最大12mm、φ9.0mmの穴開けが必要です。

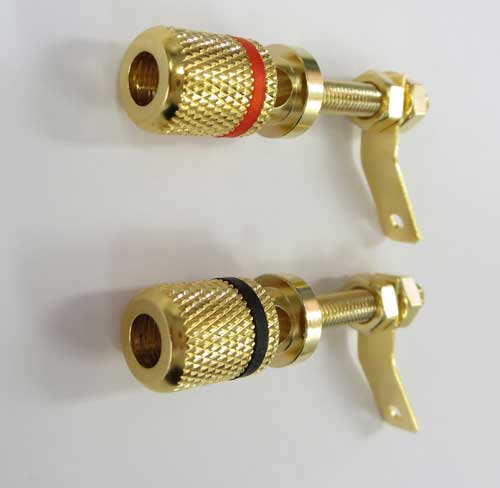

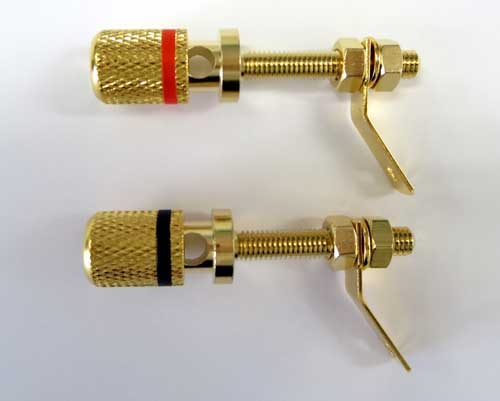

K30 ロングスピーカーターミナル

赤/黒1ペア  希望小売価格 \1,980(税込)

エンクロージャーなどに直接固定が可能な、ロングタイプのスピーカーターミナル。
非磁性体で構成された高音質仕様、端子頭部にBANANAプラグが接続できます。
スピーカーケーブルは最大φ5.0mmの極太ケーブルに対応しています。
内部端子は250ファストン端子で簡単に接続ができます。

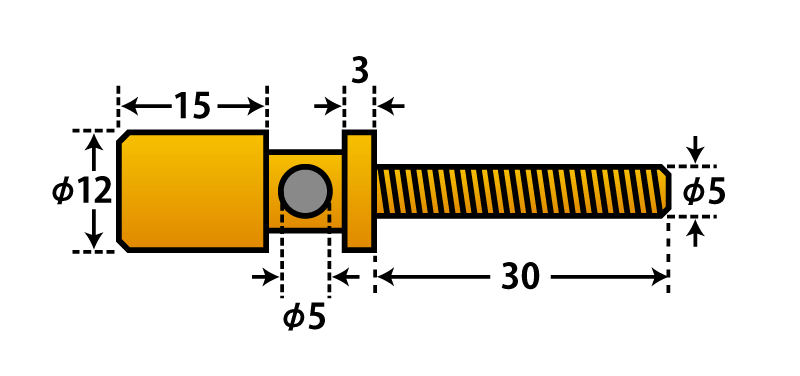

ネジ部の長さが30mmと長いので厚い板に固定ができます。
M5ネジサイズなので、φ5.0mmの穴開けが必要です。


BANANA

ハイクオリティーサウンドを確保したバナナ端子、真鍮に金メッキを施してあります。

赤/黒1ペア  希望小売価格 \2,860(税込)


スピーカーアッテネーター

ツィーター、スコーカー、ミッドレンジなどのレベル調整に便利なスピーカー用のアッテネーターです。
電力容量が異なる3つのモデルが用意されてます。音質が劣化しない配慮がされてます。
スピーカーシステムの製作、メンテナンスに最適な商品です。

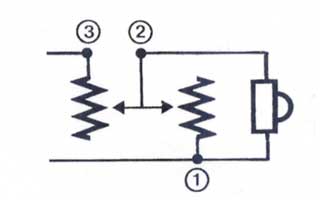

内部回路は、15W/50W/100Wの3モデル共に回転角度を問わずインピーダンスが8Ω一定になる様な構造です。

内部回路
モデル
希望小売価格
電力容量
インピーダンス
回転角度
付属品
PS8-15W-MONO
\2,750(税込)
15W

305度
取付ネジ/プレート/ノブ
PS8-50W-MONO
\4,950(税込)
50W

305度
取付ネジ/プレート/ノブ
PS8-100W-MONO
\6,050(税込)
100W

305度
取付ネジ/プレート/ノブ


PS8-15W-MONO アッテネーター    希望小売価格 \2,750(税込)/1個
電力容量15Wモデル、小型スピーカーのツィーターなどに使用します。
ps8_15w_mono.jpg ps8_15w_mono_ura.jpg

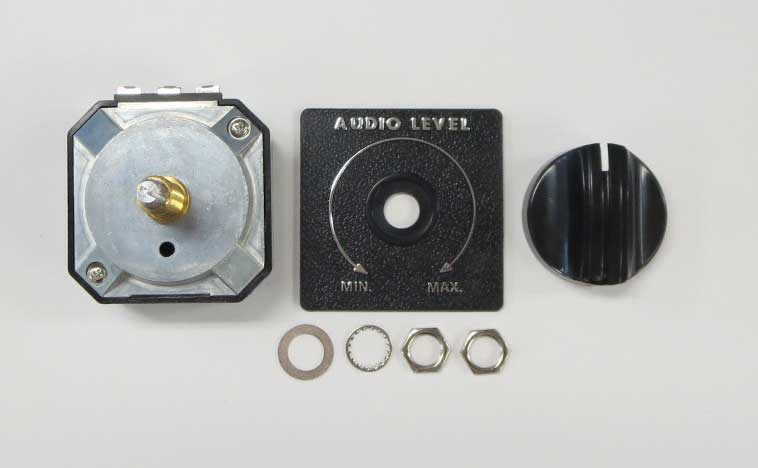

PS8-50W-MONO アッテネーター    希望小売価格 \4,950(税込)/1個
電力容量50Wモデル、殆どのスピーカーのツィーター、スコーカーに使用可能です。
JBL 4343/4344 のアッテネーター同等品

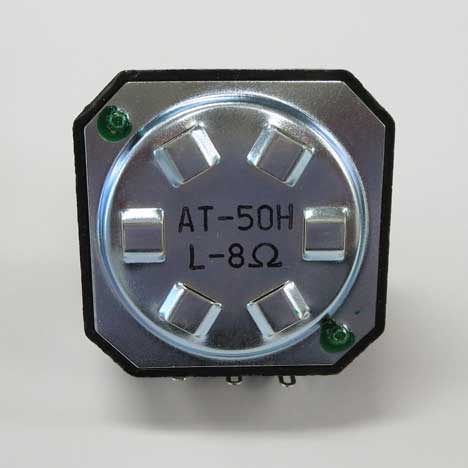

ps8_50w_mono.jpg ps8_50w_mono_ura.jpg
注)取付ネジ部の高さが10mmと短めになってます

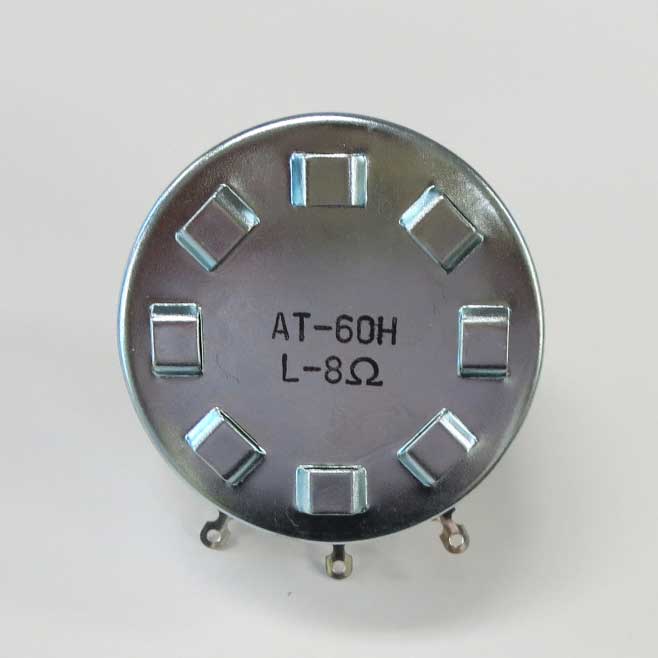

PS8-100W-MONO アッテネーター    希望小売価格 \6,050(税込)/1個
ラインナップ中最大の電力容量100Wモデル、大型スピーカーのツィーターなどに使用します。

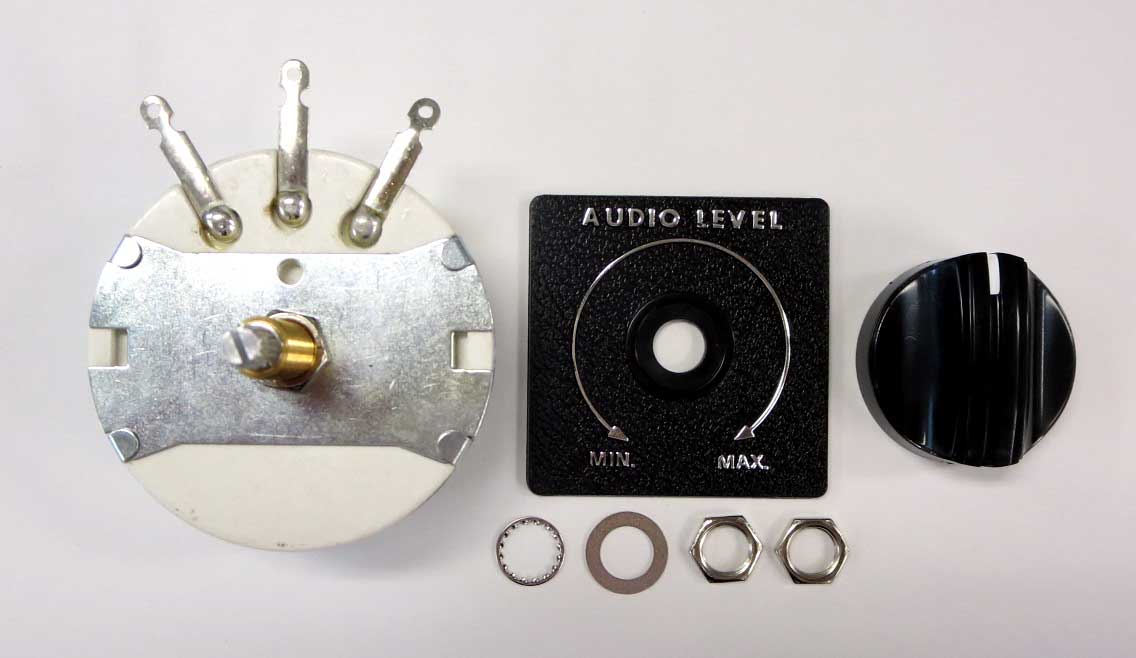

ps8_100w_mono.jpg ps8_100w_mono_ura.jpg

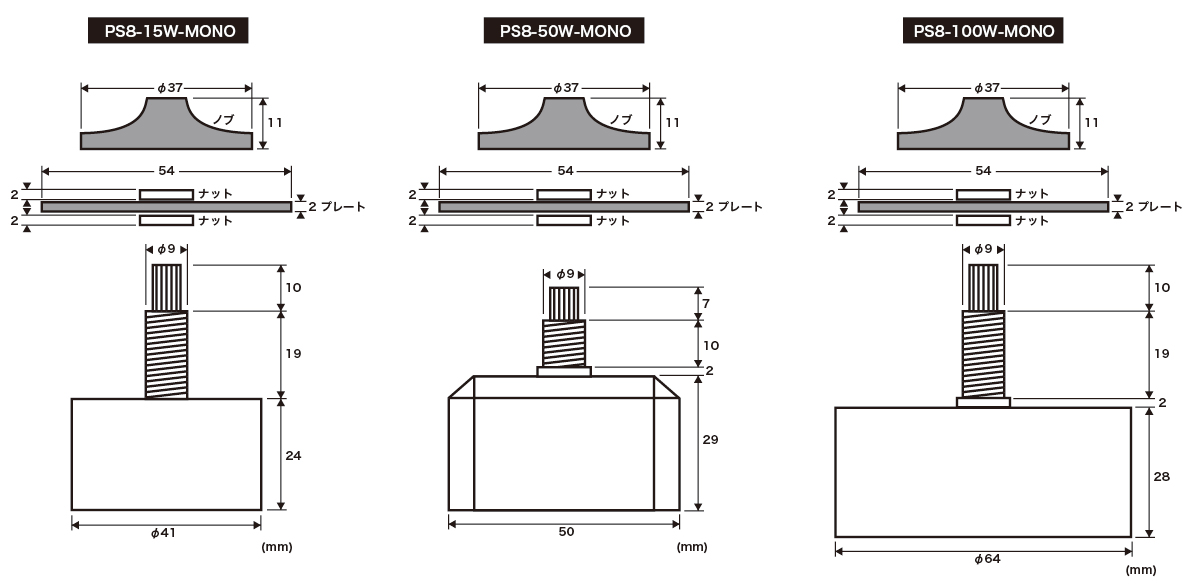

アッテネーター寸法図
画像をクリックすると拡大します。

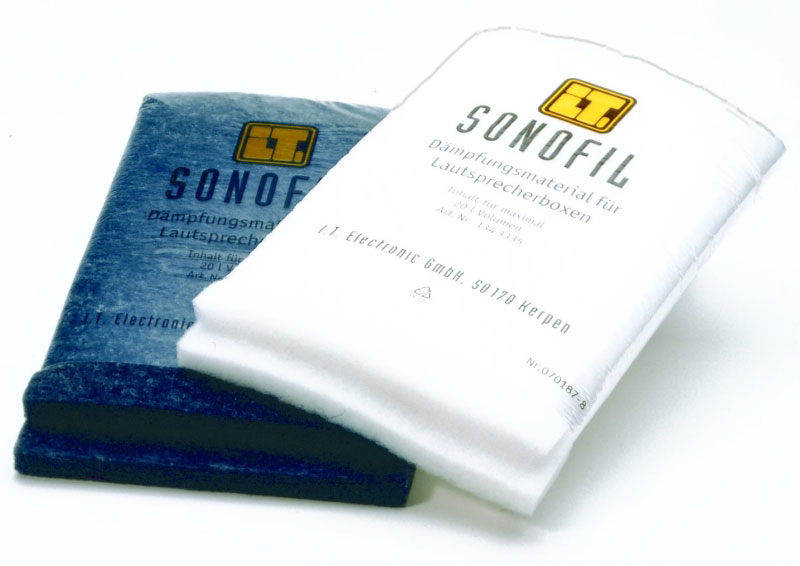

SONOFIL

太さの異なるポリエステルファイバーを特殊加工で織り込み音波の吸収を大幅に向上させてます。
クズやほこりが出にくいので取扱が容易、ボックスに詰めるのに適した”ふっくら特性”を長い間維持します。
350mm×500mm×20mmサイズで中型ボックスまで1枚で対応できます。

SONOFIL(白)  希望小売価格 \1,430(税込)
350mm×500mm×20mm 2枚入

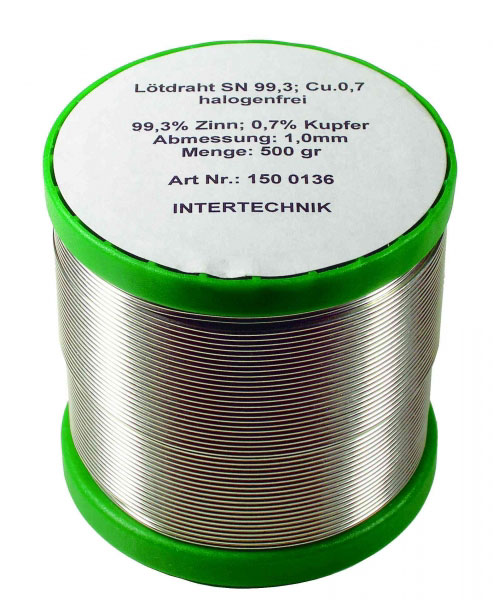

SOLDER

錫99.3%、銅0.7%で配合されたオーディオ用の鉛フリーハンダです。

LZ99/SN/CU/500g   希望小売価格 \13,200(税込)

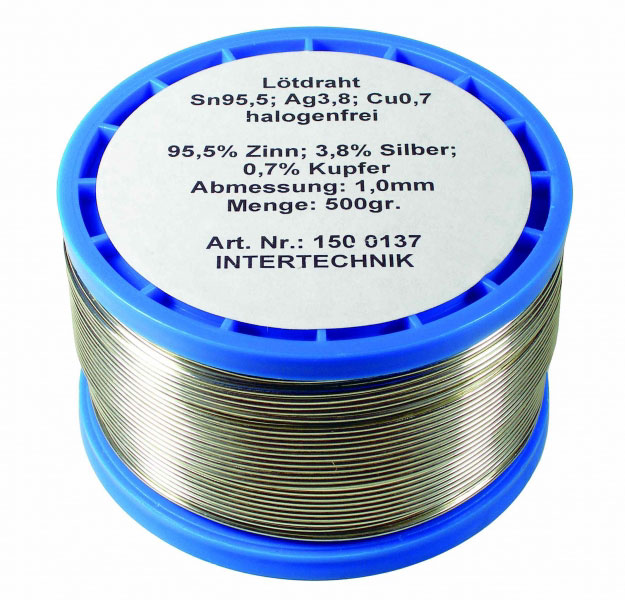

錫95.5%、銀3.8%、銅0.7%で配合された高級オーディオ用の鉛フリーハンダです。

LZ95/SN/CU/AG/500g   希望小売価格 \41,800(税込)



弊社はドイツ INTERTECHNIK.Electronic社と契約した正規発売元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
