"Braim's" ウルトラ High-Low コンバータ

カーオーディオシステムのグレードアップを可能にするコンバータ
純正ヘッドユニットやプリアウトの無いヘッドユニットの性能を最大限に発揮させるために

ウルトラHigh-Low コンバータ HQC-21HL   希望小売価格 ¥12,500 + 税

特 徴
HQC-21HLは、好評をいただいておりましたHQC-20HLを更に進化させて登場しました。
高性能超小型アイソレーション・トランスの採用により音質の劣化とノイズの混入を徹底的に排除。
また、極めてフラットな周波数特性を達成。トランスコアにパーマロイを採用、
その中でもミューの高い(磁束密度が高い)物を採用しているので低信号時にも低歪率を達成してます。
低出力インピーダンス設計により、あらゆる負荷に対して安定した信号伝送が可能。
本品はフルレンジ仕様なので、接続するパワーアンプの内蔵クロスオーバーを使用すれば
ハイパス、ローパスなど選択して使用する事が可能です。

要望の多い使用例
・BMW、ベンツ、レクサスなど、複雑なシステムに対して、パワーアンプ以降のグレードアップを可能にします。
BMWのiドライブは全てが光ケーブルで接続されています。
この様な場合、簡単にグレードアップを行うにはスピーカー出力を利用します。
そんな時にも簡単にパワーアンプの追加を可能とします。

・車種専用パネル設計の純正ヘッドユニットシステムに対して、パワーアンプ以降のグレードアップを可能にします。
セルシオ、クラウンなどの高級車からスズキのスイフトなど、多くの車種に対応します。

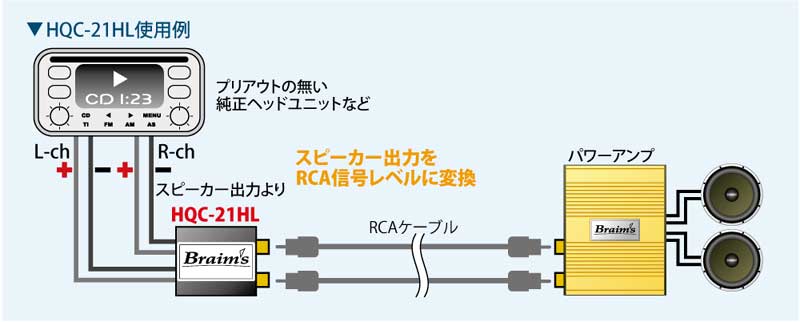

・プリアウトの無いヘッドユニットに、パワーアンプ以降のグレードアップを可能にします。
『安いので買ってしまったヘッドユニット、サブウーファーを追加しようと思ったら
プリアウトが無い』こんな時も簡単にサブウーファーの接続を可能とします。

接続例

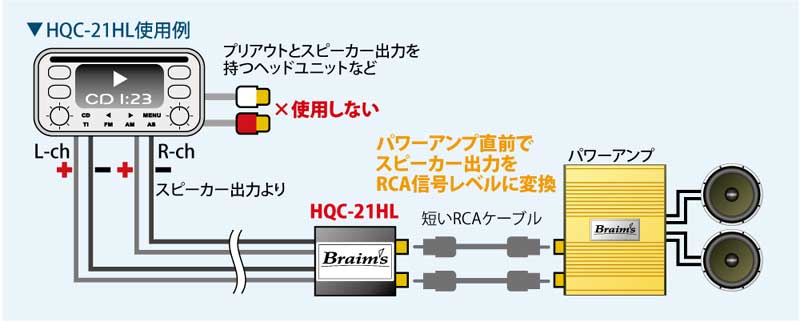

内蔵アンプをラインドライバーとして利用する

近年ではアンプレスヘッドユニットも少なく、アンプ内蔵ヘッドユニットのプリアウト出力を使用して
パワーアンプを追加することが多くなりました。
この時、プリアウトを使用せず内蔵アンプのスピーカー出力にHQC-21HLを接続してアンプ手前で
プリアウトレベルに変換した方がサウンドクオリティーの良い事が多々あります。
これはローインピーダンス、ハイボルテージのバランス伝送が実現するためです。
S/N比に有利な接続をご提案します。

HQC-21HL 主な仕様
周波数特性
20Hz〜20KHz(±0.5dB)
入力電力
50W/4Ω換算
入力インピーダンス
500Ω以上
出力インピーダンス
400Ω以下
歪 率
0.03%以下(1KHz)
出力電圧
入力比-20dB(±3dB)
ケース
ABS樹脂 黒
入力コード
AWG22番線相当
出力コード
24金メッキRCAジャック
重量
100g
外形寸法(W×H×D)
65mm×25mm×45mm(端子部含まず)


"Braim's" ウルトラ Grand-Loop アイソレーター

カーオーディオシステムのサウンドアップを可能にするGrand-Loopアイソレーター
不快なノイズの無いサウンドシステムをサポートするために

ウルトラ Grand-Loop アイソレーター HQI-20GL   希望小売価格 ¥12,500 + 税

特 徴
HQI-20GLは、グランドループより混入するノイズをカットするアイソレーター。
高性能超小型アイソレーション・トランスの採用により音質の劣化を徹底的に排除。
また、極めてフラットな周波数特性を達成。トランスコアにパーマロイを採用、
その中でもミューの高い(磁束密度が高い)物を採用しているので低信号時にも低歪率を達成してます。
低出力インピーダンス設計により、あらゆる負荷に対して安定した信号伝送が可能。
HQI-20GLを使用しますと、可聴帯域外のノイズもカットするのでサウンドクオリティーがアップします。
現在のシステムへ追加使用する事をお勧めいたします。

動 作
入力から入った信号は、高性能超小型アイソレーション・トランスを介して出力されます。
この時、入力と出力のグランドがアイソレーション(絶縁)されているのでノイズの通り道が遮断
されます。これによりノイズのカットとサウンドクオリティーアップが達成されます。
HQI-20GLは2ch仕様なので、2wayマルチシステムには2台、3wayマルチシステムには3台必要です。

HQI-20GL 主な仕様
周波数特性
20Hz〜20KHz(±0.5dB)
入力インピーダンス
600Ω以上
出力インピーダンス
400Ω以下
歪 率
0.03%以下(1KHz)
ケース
ABS樹脂 黒
入力出力端子
24金メッキRCAジャック
重量
100g
外形寸法(W×H×D)
65mm×25mm×45mm(端子部含まず)



BRAIM'S は弊社のオリジナルブランドです
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
