"Braim's"ウルトラレギュレター

カーオーディオシステムに理想的な電源を供給するブレイムスウルトラレギュレター
ヘッドユニットやパワーアンプの性能を最大限に発揮させるために

NEW Braim'sウルトラレギュレター HQS-200X
定格出力電流120A  希望小売価格 ¥210,000 + 税


販売終了
Braim'sウルトラレギュレター HQS-200A
定格出力電流120A  希望小売価格 ¥210,000 + 税


販売終了
Braim'sウルトラミニレギュレター HQS-50A
定格出力電流30A  希望小売価格 ¥140,000 + 税
/hqs_50a.jpg

ブレイムスウルトラレギュレター
カーオーディオにおいて、バッテリーとパワーアンプの間の配線は、短く太い方が
良いとされてます。これは相互間のインピーダンスを低く抑えるのが目的で、サブ
バッテリーを設置するのもその理由からになります。しかし、それだけではノイズを
含んだ不安定な電圧のままです。そこでバッテリーとパワーアンプの間に電圧安定器を
接続します。これで電圧の安定化は可能になりましたが、今度はバッテリーとパワー
アンプ相互のインピーダンスが上昇してしまいます。この相反する課題を克服する
ために、ブレイムスウルトラレギュレターは開発されています。

優れた電流通過特性
ブレイムスウルトラレギュレターは、バッテリーからパワーアンプへの電流通過特性
を重視した設計で、内部抵抗を限りなくゼロに近づけています。
レギュレターがOFFの状態でも、入力から入ったバッテリー電源は常時出力側に
導かれるので、パワーアンプを駆動することが可能です。これはレギュレター内部
の優れた電流通過特性を現してます。
レギュレターがONになると設定した電圧(14.4Vまたは15.4V)バッテリーからの入力
電圧を常時比較し、その差の電圧を高速で出力側に加え安定化します。

高い変換効率
ブレイムスウルトラレギュレターは、設定電圧と入力電圧の差の分だけ昇圧し安定化
しています。さらに、電流を電圧に変換する回路のロスを大幅に低減し、平均で85%
以上(消費電流10A以内では最大95%以上)という驚異的な変換効率の高さ実現して
います。
これにより、入力側の電流増加を大幅に抑える事が可能になり、メインバッテリーへの
負担増という心配も少なくしています。また、本体の不要な発熱も抑えられています。

安定した出力電圧
ブレイムスウルトラレギュレターの電圧設定は、安定度を最優先した固定型となって
います。14.4Vまたは15.4Vの2段階に設定可能な、信頼性の高いスイッチ切換タイプ
としています。これは出力電圧のふらつきが発生しやすいバリアブル式ちは違い、常に
安定した電圧を供給することが可能です。

サブバッテリー/キャパシタに対応
ブレイムスウルトラレギュレターは、カーオーディオに最適な電源システムが構成
出来る様に、入力側・出力側共にサブバッテリーやキャパシタの接続を可能にして
います。これにより電源システムの自由度が増し、安定した超低インピーダンスの
電源をパワーアンプの間近に構成出来ます。出力側に接続されたサブバッテリー
保護のために、出力側から入力側への逆流防止機能も搭載しています。
出力側・入力側共にブレイムスウルトラキャパシタの全てのモデルが接続可能です。

カーオーディオのフルシステムに対応
パワーアンプを始め、ヘッドユニットまですべてのオーディオ機器に電源供給
を可能にしています。ヘッドユニットをレギュレター出力側に接続して場合でも、
ヘッドユニットからレギュレターをリモートでコントロールさせる事が可能です。

電源ラインに乗るノイズの改善

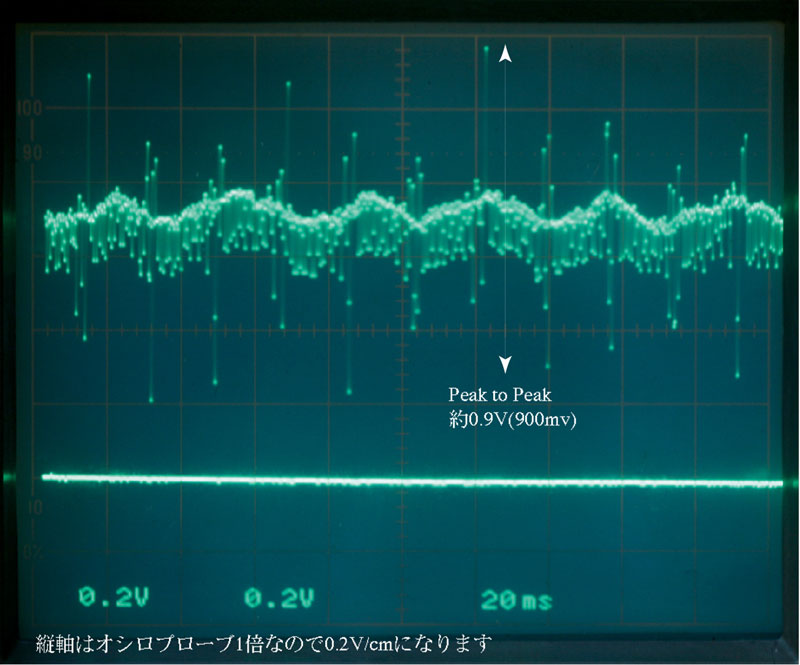

下図の波形はBraim'sウルトラミニレギュレターHQS-50Aの入力側と出力側の電源波形を測定したものです。

上段HQS-50Aの入力側の波形、大きく波を打っているのがオルタネーターノイズ、細かいノイズは点火プラグ、インジェクターなどを駆動する時に出る
イグニッションノイズと思われます。オルタネーターノイズはPeak to Peakで約0.2V(200mV)、
イグニッションノイズはエネルギーが大きいためPeak to Peakで約0.9V(900mV)とオルタネーターノイズに比べ大きな値となります。
レギュレターを使わない一般的なシステムではこのノイズを含んだ電源でパワーアンプを駆動することになります。

一方、下段HQS-50A出力側の波形(電圧15.4Vに安定化された波形)、殆どフラットになりノイズレベルが大幅に改善されています。
ノイズの少ないクリーンな電源で駆動したパワーアンプは性能を発揮し、クオリティーの高いサウンドを実現します。
ブレイムスウルトラレギュレターは電圧を安定化させると同時に多くのノイズ成分を除去する事が測定データーから実証されています。

車両条件:トヨタソアラ、エアコンON、バッテリー両端電圧:DC13.8V、HQS-50A設定電圧:DC15.4V、オーディオON
オーディオシステム:RS-D7x、RS-P50x、EXT-A2PS×2、EXT-A3A×2、Volume位置-36dB。
オシロスコープ 横軸(時間):20mS/cm
縦軸(電圧):プローブ1倍入力感度0.2V/cm
プローブのカップリング:AC(交流)
