"Braim's"ウルトラレギュレター

カーオーディオシステムに理想的な電源を供給するブレイムスウルトラレギュレター
ヘッドユニットやパワーアンプの性能を最大限に発揮させるために

Braim'sウルトラレギュレター HQS-200X
希望小売価格 ¥210,000 + 税
デモ販売店

HQS-200Xは、新開発のMOS-FETを採用し瞬間最大電流に余裕を持たせた仕様としました。
接続端子は前面取付タイプを採用、インジケーターは14.4V時はグリーンLED
15.4V時はブルーLEDの表示採用しました。
内蔵ヒューズを、リアパネルに配置してメンテナンス性を向上いたしました。
ヘッドユニットのリモート出力でON/OFFが可能です。

HQS-200X 主な仕様
動作入力電圧
9.5〜15V
通過ロス電圧
0.4V±0.3V
2次側設定電圧
14.4V 15.4V 切替式
出力変動電圧
±0.3V
最大定格出力電流
120A
リモート消費電流
最大15mA
変換効率
平均85%以上
入出力端子
M6ネジ端子2系統
外形寸法(W×H×D)
4.5Kg
重量
215×75×317mm(突起部含まず)

ご注意:ブレイムスウルトラレギュレターの出力電圧は14.4Vまたは15.4Vです。
接続する機器の最大定格電圧を超えないようにご使用下さい。最大定格電圧が14.4V以下
の機器をブレイムスウルトラレギュレターに接続することはできません。
また、接続するシステムの最大消費電流の合計がブレイムスウルトラレギュレター
HQS-200Aの120Aを越えないようにご使用下さい。
サブバッテリーをレギュレター出力側に接続する時は、必ず
最大定格電流120A以内のヒューズを介してください。
サブバッテリーの状態によっては定格電流をオーバーする事があります。

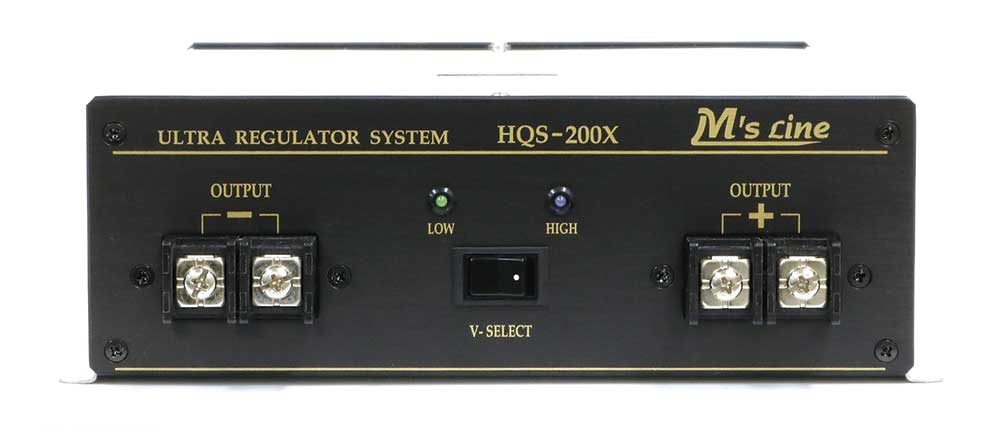

フロントパネル
出力端子 電圧切換スイッチを配置

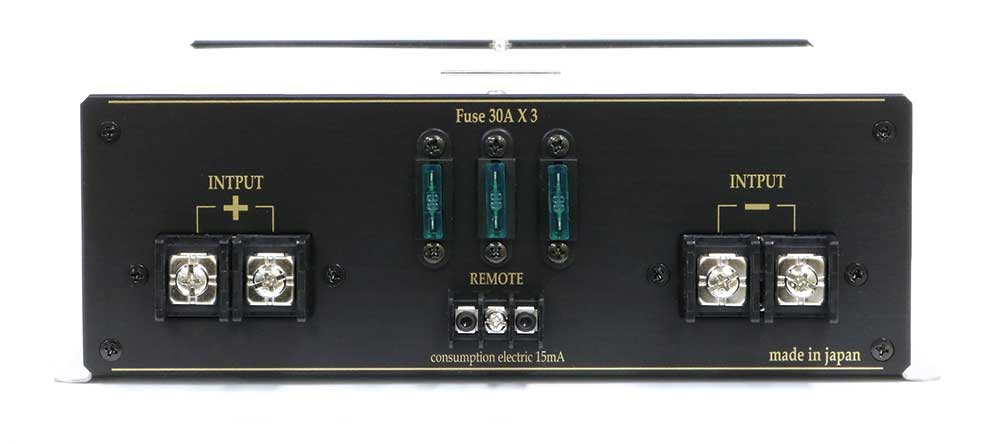

リアパネル
入力端子 リモート端子 ATOヒューズを配置


BRAIM'S は弊社のオリジナルブランドです
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
