ZAPCOが具現化した音質最優先設計のリファレンスシリーズ
REF-250.2
250W×2ch |
REF-150.4
150W×4ch |
REF-150.6
150W×6ch |
REF-500.1
500W×1ch |
Referenceシリーズ
ReferenceシリーズパワーアンプはZAPCOブランドの最上級パワーアンプです。
Referenceシリーズパワーアンプは限りなく音楽性を最優先し設計されたAB級パワーアンプ。
コモンモードノイズを排除するSymbi-Link回路が構成するバランス伝送
信号経路の最短化、各チャンネルのプリントパターンの同一化、強力な電源回路の採用、
サウンド評価の高いオーディオ専用のトランジスターやコンデンサーの採用、
チップパーツの排除、各チャンネル独立したゲイン調整回路、
チャンネルごと独立した同軸ネジ止めの高級RCA端子と
HiFi アンプの王道を具現化したモデルになります。
音楽性が豊かで聴き疲れの無いサウンドは、聴く者を魅了する素晴らしいパワーアンプです。
モデルは250W出力の2ch、150W出力の4ch/6chの2モデルに、
ハイパワー500W出力の1chモデルをラインナップしています。
全モデル、パワーアンプ部のファイナルディバイスは、
音質が好評なサンケン社製TO-3PパワートランジスターMP-1526/MN-1526を
パラレルプッシュプル接続しています。（4ch/6chモデル）
2chアンプのREF-250.2は4パラレル接続、1chアンプのREF-500.1は8パラレル接続されてます。
信号ラインの回路構成には、入力部に新日本無線社製オペアンプMUSE-8820、
カップリングコンデンサーはアルミニウムに錫を蒸着した高品位な物を採用、
増幅部の半導体に東芝社製の低雑音トランジスター、ZAPCOオリジナルフィルムコンデンサー、
1％誤差金属皮膜抵抗と、クラスを越えたハイグレード仕様の回路を採用しています。
電源部初段にZAPCOオリジナル電解コンデンサーを使用、スイッチングディバイスはMOS-FETを
3パラレルで駆動し、デュアル大型トロイダルトランス、ZAPCOオリジナル大容量の
オーディオ電源平滑用電解コンデンサーを使用し、強力な電源回路を構成しています。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。

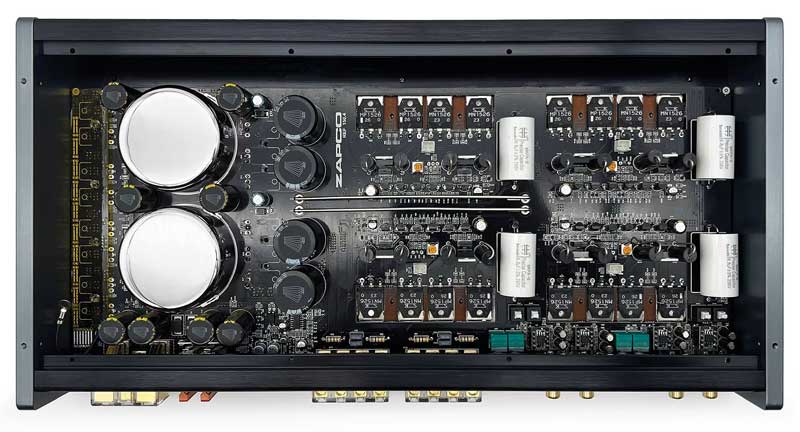

REF-150.4 内部基板

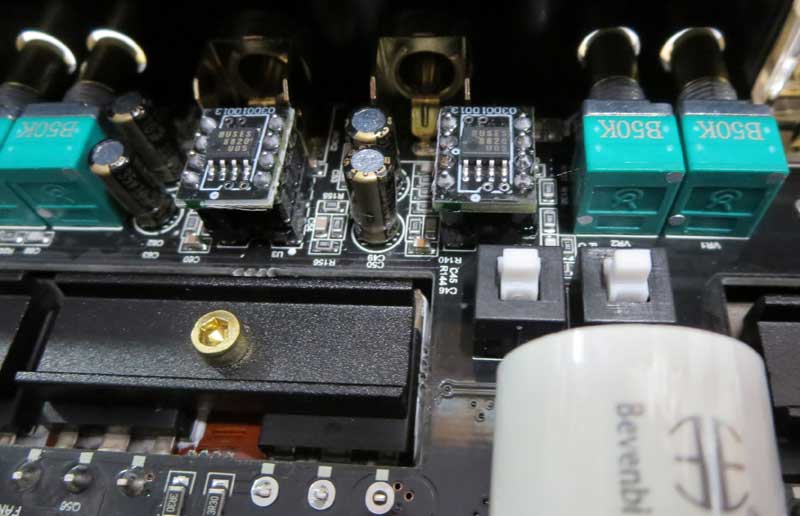

REF-150.4 入力部
新日本無線高品位OPアンプ、エルナー電解オーディオコンデンサー

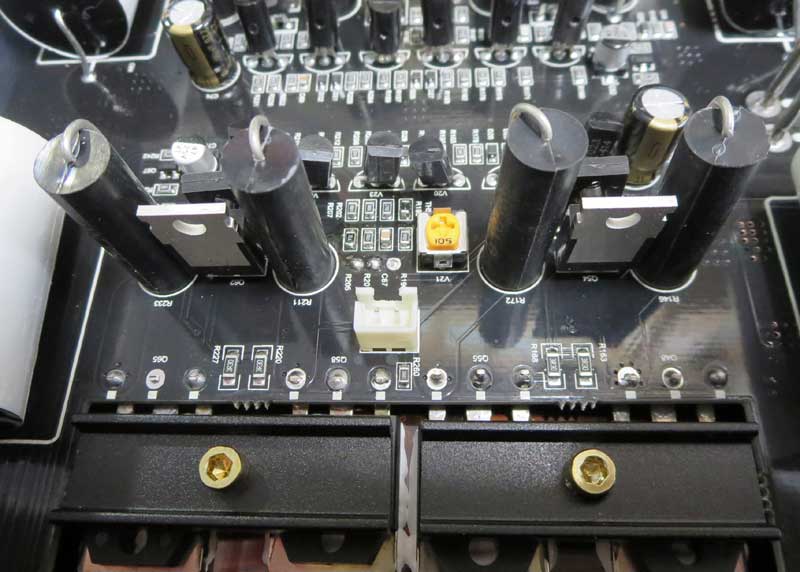

REF-150.4 出力部
大型ドライバーFET、高品位レジスター、サンケン社製TO-3Pパワートランジスター

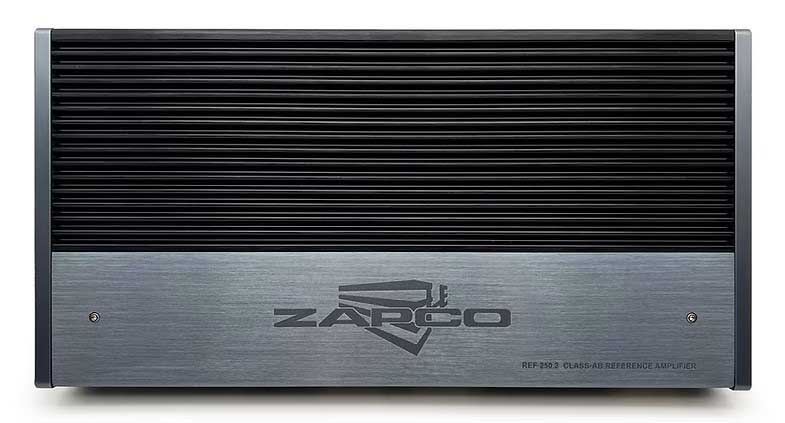

REF-250.2 250W×2ch POWER AMP 希望小売価格 330,000円（税抜価格 300,000円）
REF-250.2 主な特徴
・250W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に新日本無線社製オペアンプMUSE-8820を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
REF-250.2 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
250W×2ch 4Ωステレオ |
| 350W×2ch 2Ωステレオ |
|
| 800W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜40KHz |
| 歪み率 |
0.02％以下 |
| SN比 |
104dB以上 |
| チャンネルセパレーション |
63dB以上 |
| 入力感度 |
0.5V〜8.0V |
| 入力インピーダンス |
20KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
9.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 40A×2 |
| 外形寸法(W×H×D) |
210×62×416(mm) |
| 重量 |
5.7Kg |

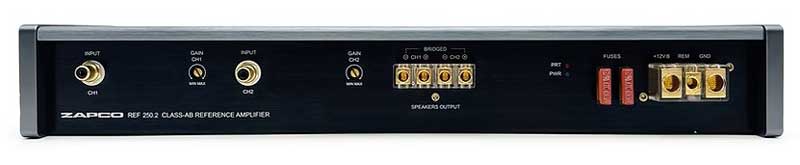

REF-250.2
入力端子、ゲイン調整部、スピーカー端子、電源端子
REF-150.4 150W×4ch POWER AMP 希望小売価格 385,000円（税抜価格 350,000円）
REF-150.4 主な特徴
・150W×4ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に新日本無線社製オペアンプMUSE-8820を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
REF-150.4 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
150W×4ch 4Ωステレオ |
| 230W×4ch 2Ωステレオ |
|
| 470W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜40KHz |
| 歪み率 |
0.02％以下 |
| SN比 |
102dB以上 |
| チャンネルセパレーション |
63dB以上 |
| 入力感度 |
0.5V〜8.0V |
| 入力インピーダンス |
20KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
9.0V〜16.0V |
| アイドリング電流 |
1.0A（無信号時） |
| ヒューズ |
ATO 40A×2 |
| 外形寸法(W×H×D) |
210×62×416(mm) |
| 重量 |
5.7Kg |

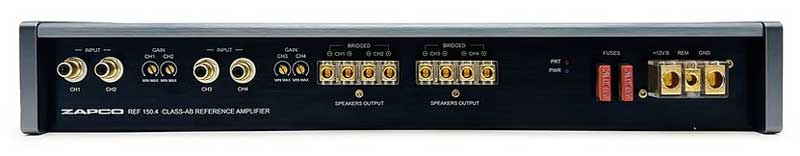

REF-150.4
入力端子、ゲイン調整部、スピーカー端子、電源端子

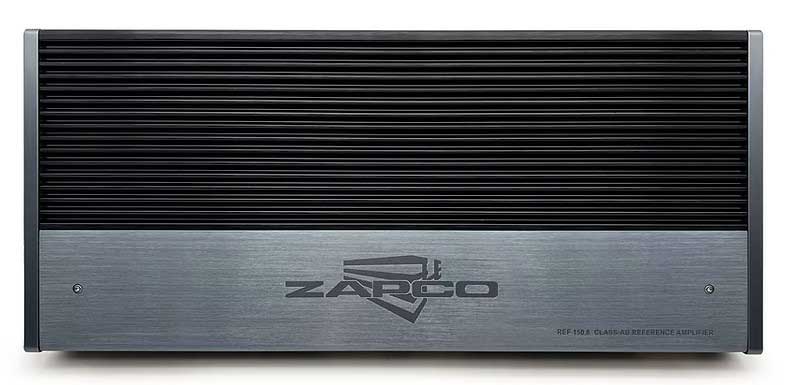

REF-150.6 150W×6ch POWER AMP 希望小売価格 495,000円（税抜価格 450,000円）
REF-150.6 主な特徴
・150W×6ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に新日本無線社製オペアンプMUSE-8820を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
REF-150.6 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
150W×6ch 4Ωステレオ |
| 220W×6ch 2Ωステレオ |
|
| 450W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜40KHz |
| 歪み率 |
0.02％以下 |
| SN比 |
102dB以上 |
| チャンネルセパレーション |
64dB以上 |
| 入力感度 |
0.5V〜8.0V |
| 入力インピーダンス |
20KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
9.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
ATO 40A×3 |
| 外形寸法(W×H×D) |
210×62×480(mm) |
| 重量 |
6.6Kg |

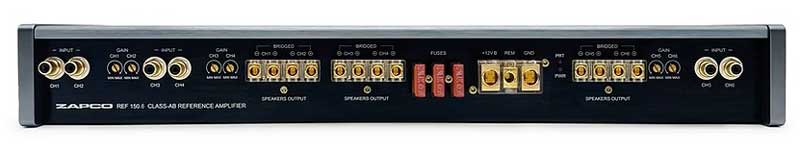

REF-150.6
入力端子、ゲイン調整部、スピーカー端子、電源端子

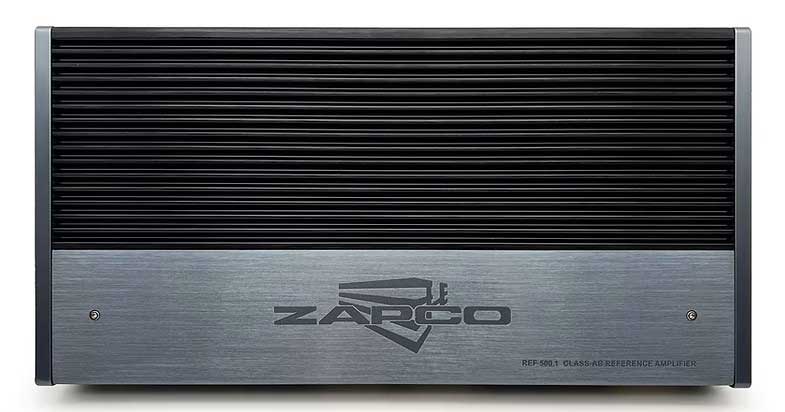

REF-500.1 500W×1ch POWER AMP 希望小売価格 275,000円（税抜価格 250,000円）
REF-500.1 主な特徴
・500W×1ch（4Ω）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に新日本無線社製オペアンプMUSE-8820を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
REF-500.1 主な仕様
| チャンネルモード |
1ch |
| 出力電力 |
320W×1ch 4Ωステレオ |
| 550W×1ch 2Ωステレオ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜40KHz |
| 歪み率 |
0.02％以下 |
| SN比 |
103dB以上 |
| チャンネルセパレーション |
63dB以上 |
| 入力感度 |
0.5V〜8.0V |
| 入力インピーダンス |
20KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
9.0V〜16.0V |
| アイドリング電流 |
0.7A（無信号時） |
| ヒューズ |
ATO 40A×2 |
| 外形寸法(W×H×D) |
210×62×416(mm) |
| 重量 |
5.6Kg |
REF-500.1
入力端子、ゲイン調整部、スピーカー端子、電源端子
