ASP-L6 6chラインドライバー   希望小売価格 \60,500(税抜価格\55,000)


ASP-L6 は信号レベルを拡大(増幅)する 6chのラインドライバー。
入力モードを2ch/4ch/6chから選択ができます。

入力レベルインジケーター(1.5V/2.5V/5.0V/7.5V/CLIP)を
装備しているのでレベル調整が容易に行え、お好みの信号レベルに設定できます。
最大出力は 9.5V RMS と十分な信号レベル、SN比 110dB以上とハイスペックです。
RCAラインの信号レベルが上がりますと、SN比が高く躍動感の高いサウンドになります。
信号ラインの電解コンデンサーは、高音質で好評のエルナーシルミックII(※)を採用しています。
付属のリモートレベルコントローラーは5ch/6chのみレベル調整が可能です。

ノイズ混入防止のため電源部と増幅部のシャーシーを分離し、
DC/DCコンバーターノイズを排除しています。

正面アクリルパネルのイルミネーションは、OFF/White/Blue/Redから選択が可能です。

※: エルナーシルミックIIは音響用小形アルミニウム電解コンデンサー、
電解紙にシルクの原料となる繊維の混抄紙を使用した
全く新しいオーディオ用ハイグレード品です。
シルクの”しなやかさ”が音楽の振動エネルギーを緩和し、高音域でのピーク感
中音域での粗さが大幅に減少し、さらに低音域の量感が増加されるという、
今までの電解コンデンサでは得られなかったハイクオリティーサウンドを実現。
低歪化のためリード線は全て無酸素銅線を使用しています。

ASP-L6 主な仕様
入力モード
2ch/4ch/6ch
出力電圧
9.5V RMS

14.0V PEAK
歪み率
0.01%以下
SN比
110dB以上
チャンネルセパレーション
90dB以上
周波数特性
10Hz〜30KHz
入力インピーダンス
20KΩ
出力インピーダンス
1KΩ
入力レベルインジケーター
1.5V/2.5V/5.0V/7.5V/CLIP
付属レベルコントローラー
5ch/6chのみ有効
イルミネーション
OFF/White/Blue/Red
動作電源電圧
11.0V〜16.0V
アイドリング電流
0.4A
内蔵ヒューズ
ミニガラス菅 2A(電源部に内蔵)
付属ケーブル
4ピン リモコン用 4.9m

6ピン 電源部用 0.9m
本体 外形寸法(W×H×D)
190×39×135(mm) 突起部含まず
電源部 外形寸法(W×H×D)
54×24×80(mm) 突起部含まず
リモコン 外形寸法(W×H×D)
34×26×34(mm) 突起部含まず
本体 重量
950g
電源部 重量
140g
リモコン 重量
50g

RCA入力端子、電源端子
RCA出力端子、リモコン端子

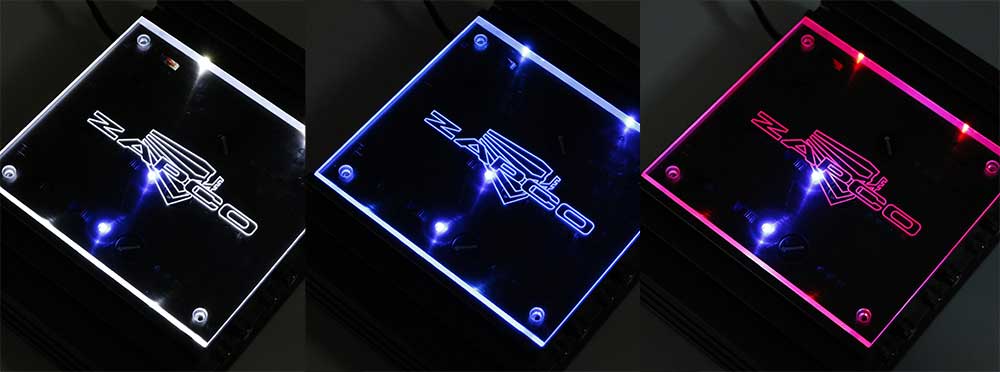

アクリルパネルのイルミネーション
左:White 中央:Blue 右:Red
画像をクリックすると拡大します

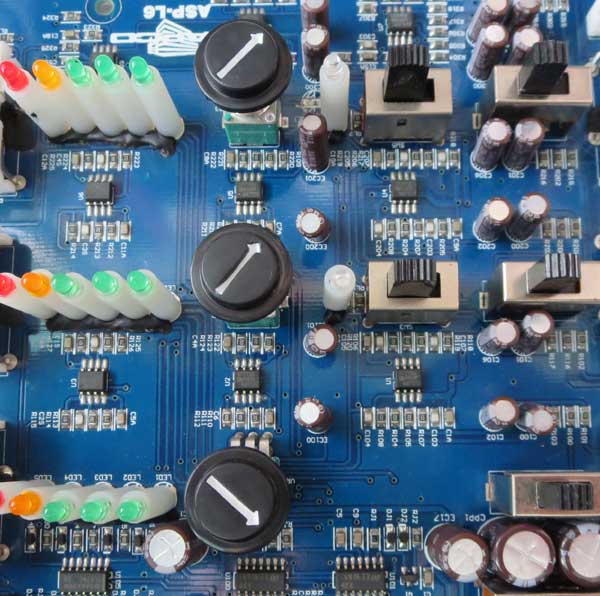

電解コンデンサーはエルナーシルミックIIを採用

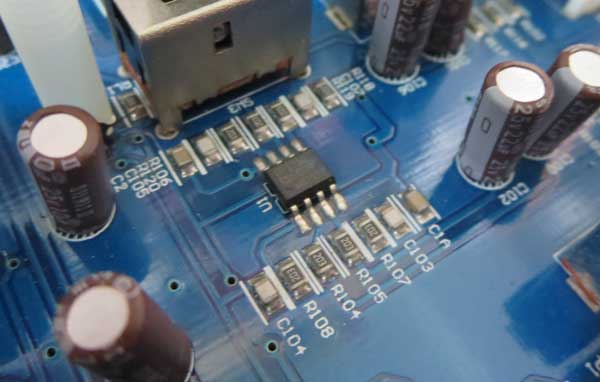

アナログデバイセズ社製オペアンプOP-275

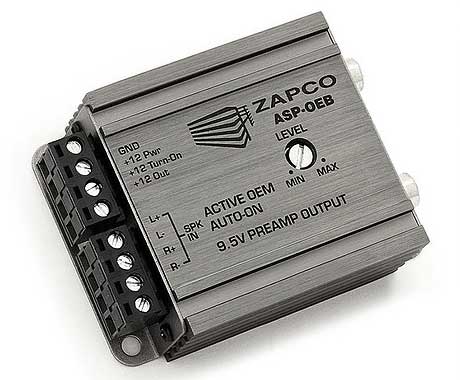

ASP-OEB アクティブハイローコンバーター    希望小売価格 \16,500(税抜価格\15,000)

ASP-OEB はハイレベル(スピーカーレベル)信号をRCAレベルに変換する
ラインドライバー内蔵のアクティブハイローコンバーター。
最大出力 9.5V RMS と十分な信号レベルにおいて、SN比 110dB以上とハイスペックです。
レベル調整機能が内蔵されてますので、お好みの信号レベルに設定できます。
オートパワーオン機能を搭載、ON/OFFの切換も可能です。
オートパワーオン機能により、本体の電源が入った場合でもリモートアウトが使用できます。
信号ラインの電解コンデンサーはエルナーシルミックII(※)を採用し
サウンドクオリティーを優先しております。

※: エルナーシルミックIIは音響用小形アルミニウム電解コンデンサー、
電解紙にシルクの原料となる繊維の混抄紙を使用した
全く新しいオーディオ用ハイグレード品です。
シルクの”しなやかさ”が音楽の振動エネルギーを緩和し、高音域でのピーク感
中音域での粗さが大幅に減少し、さらに低音域の量感が増加されるという、
今までの電解コンデンサでは得られなかったハイクオリティーサウンドを実現。
低歪化のためリード線は全て無酸素銅線を使用しています。

ASP-OEB 主な仕様
入力モード
ハイレベル2ch
出力電圧
9.5V RMS

14.0V PEAK
オートパワーオン機能
ON/OFF 切換 適合H/Uの判定方法
リモートアウト
リモートイン連動、オートパワーオン機能に連動
歪み率
0.01%以下
SN比
110dB以上
チャンネルセパレーション
90dB以上
周波数特性
10Hz〜30KHz
出力インピーダンス
1KΩ
動作電源電圧
11.0V〜16.0V
外形寸法(W×H×D)
58×26×62(mm) 突起部含まず
重量
120g

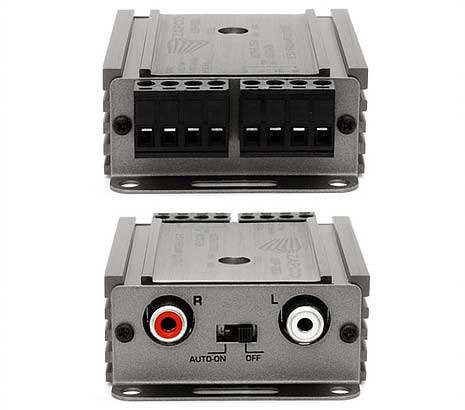

右:電源リモート端子 左:ハイレベル入力端子
RCA出力端子、オートパワーON/OFF切換スイッチ

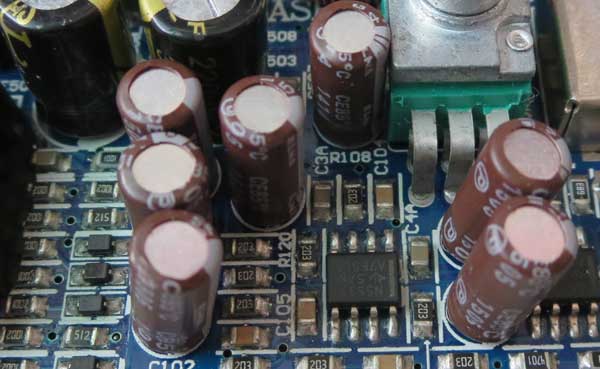

5532高音質オペアンプ、電解コンデンサーはエルナーシルミックIIを採用

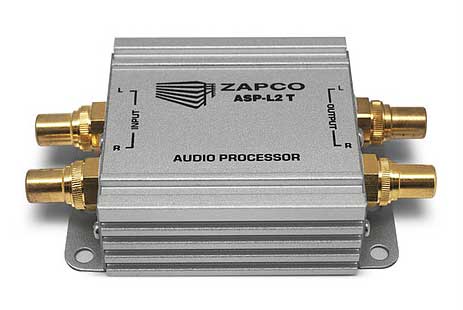

ASP-L2 T トランス式ハイエンドアイソレーター    希望小売価格 \33,000(税抜価格\30,000)

ASP-L2 T はグランドラインを分離するトランス式ハイエンドアイソレーター。
入力グランドと出力グランド間のSN比 130dB以上とハイスペックです。
低域の通過特性の劣化を防止するために、磁束密度の高いシールドケース付き E I コアトランスを採用しています。
デジタルプロセッサーとパワーアンプの間に接続すれば、SN比 の改善された HiFi サウンドが実現します。

ASP-L2 T 主な仕様
入出力モード
RCA 2ch
伝送方式
トランス方式
歪み率
0.01%以下
入出力SN比
130dB以上
周波数特性
10Hz〜30KHz(+0dB/-2.0dB)
外形寸法(W×H×D)
58×26×62(mm) 突起部含まず
重量
150g

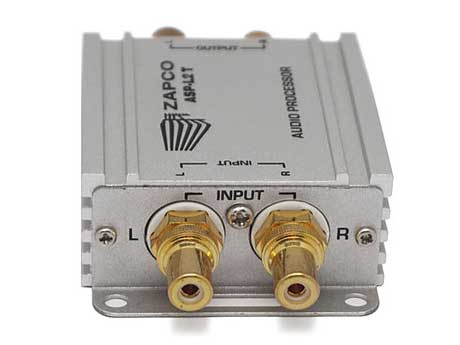

金メッキRCA入出力端子




弊社はUSA ZAPCO社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
