HiFi アンプの王道を具現化した音質最優先の設計
Z-150.2AP
150W×2ch |
Z-300.2AP
300W×2ch |
Z-600.2AP
600W×2ch |
Z-150.4AP
150W×4ch |
Z-150.6AP
150W×6ch |
Z-1100.1AP
650W×1ch 受注発注モデル |
Z-2000.1AP
1200W×1ch 受注発注モデル |
Z-CB 100F
100ファラッド キャパシタ |
販売終了 Z-400.2AP
400W×2ch |
Z-APシリーズアンプ
Z-APシリーズパワーアンプは、Z-LXシリーズをベースにして、
更にサウンドを追求した音質最優先のパワーアンプです。
Z-APシリーズパワーアンプは限りなく音楽性を最優先し設計されたAB級パワーアンプ。
信号経路の最短化、各チャンネルのプリントパターンの同一化、強力な電源回路の採用、
サウンド評価の高いオーディオ専用のトランジスターやコンデンサーの採用、
各チャンネル独立したゲイン調整回路、高剛生の高級RCA端子と
音質最優先を具現化したモデルになります。
音楽性が豊かで聴き疲れの無いサウンドは、聴く者を魅了する素晴らしいパワーアンプです。
モデルは150W出力の2ch/4ch/6chの3モデルに、
300W出力の2chモデルと600W出力の2chモデル、
さらに100ファラッドスーパーキャパシタをラインナップに追加しました。
全モデル、パワーアンプ部のファイナルディバイスは、
音質が好評なサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを
パラレルプッシュプル接続で駆動しています。
ハイパワー2chモデルZ-400.2APのドライブ段には、サンケン社製TO-3Pパワートランジスター
2SA-1695/2SC-4468で強力にパワー段を駆動しています。
信号ラインの回路構成には、低出力インピーダンスのテキサスインスツルメント社製
オペアンプLME49720、カップリングや電源強化の電解コンデンサーはオーディオ専用品、
増幅部の半導体に東芝社製の低雑音トランジスター、ハイエンドWIMAフィルムコンデンサー、
0.1％誤差金属皮膜抵抗と、クラスを越えたハイグレード仕様の回路を採用しています。
電源部のスイッチングディバイスはMOS-FETを2パラレル/3パラレルで駆動し、大型トロイダルトランス、
大容量のオーディオ電源平滑用電解コンデンサーを使用し、強力な電源回路を構成しています。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
100ファラッドスーパーキャパシタは、最大3台のパワーアンプを接続するする事が可能です。
安定した電圧を供給するので、パワーアンプの性能を高次元で引き出します。
リモート信号に連動して、入力の電圧表示と各アンプの消費電流を表示します。
各アンプ接続端子にはMIDEヒューズ内蔵していますので、
ヒューズディストリビューションとしても使用できます。
Z-150.4AP

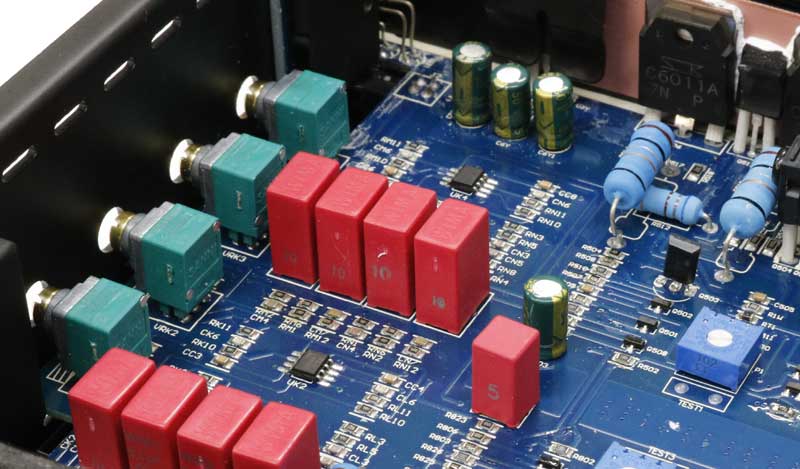

Z-150.4AP 入力部
チャンネル独立ゲイン調整回路
テキサスインスツルメント社製オペアンプLME49720
ハイエンドWIMAフィルムコンデンサー、0.1％誤差金属皮膜抵抗

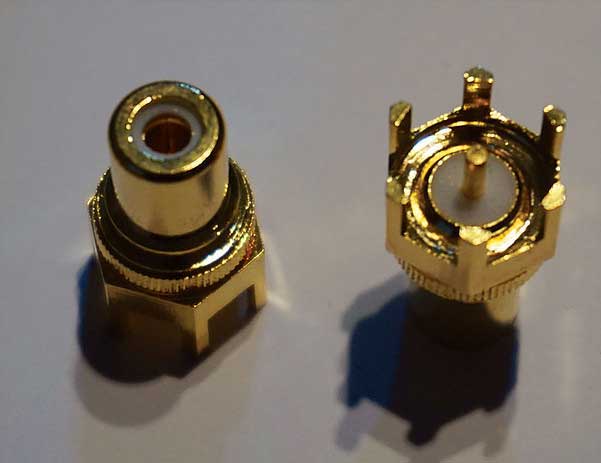

高剛生の高級RCA端子
基板へダイレクトにハンダ付けされている信頼性の高いRCA端子、パテント取得済

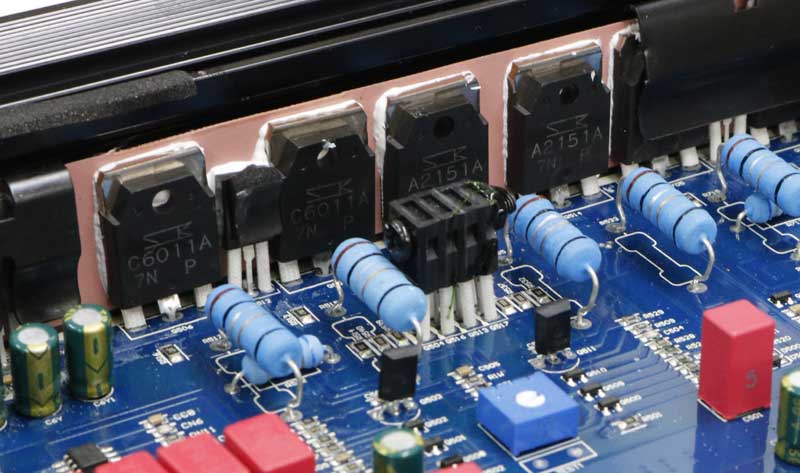

Z-150.4AP 出力部
サンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011A

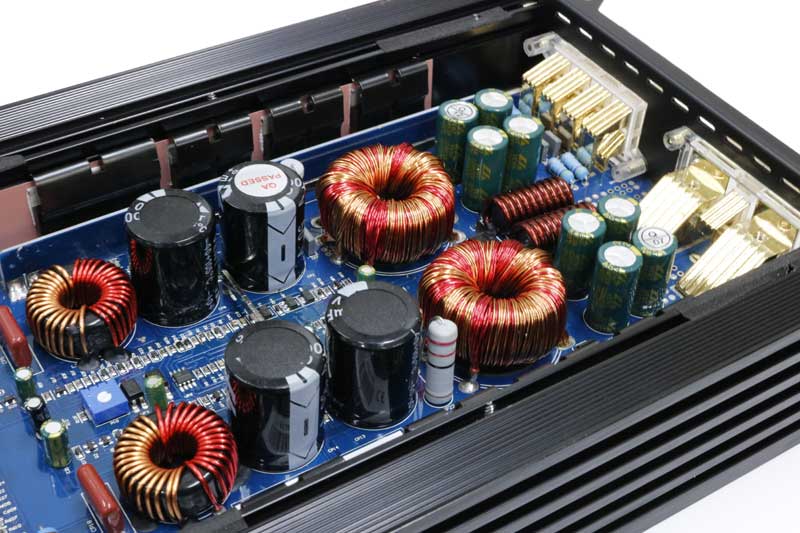

Z-150.4AP 電源部
大型トロイダルトランス使用の強力なデュアル電源回路

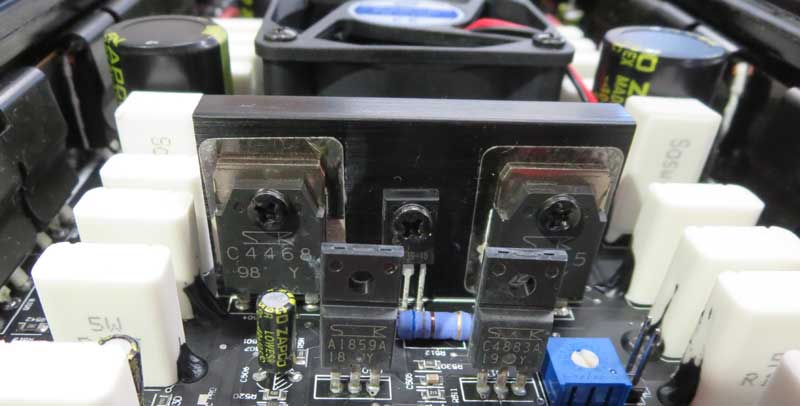

Z-300.2AP/Z-600.2AP ドライバー、プリドライバー部
ドライバー段は、サンケン社製TO-3Pパワートランジスター2SA-1695/2SC-4468（奥側）
更に、プリドライバー段にサンケン社製トランジスター2SA-1859A/2SC-4883A（手前）を使用。
ZAPCOオリジナル電解コンデンサー、静音クーリングファンを採用しています。

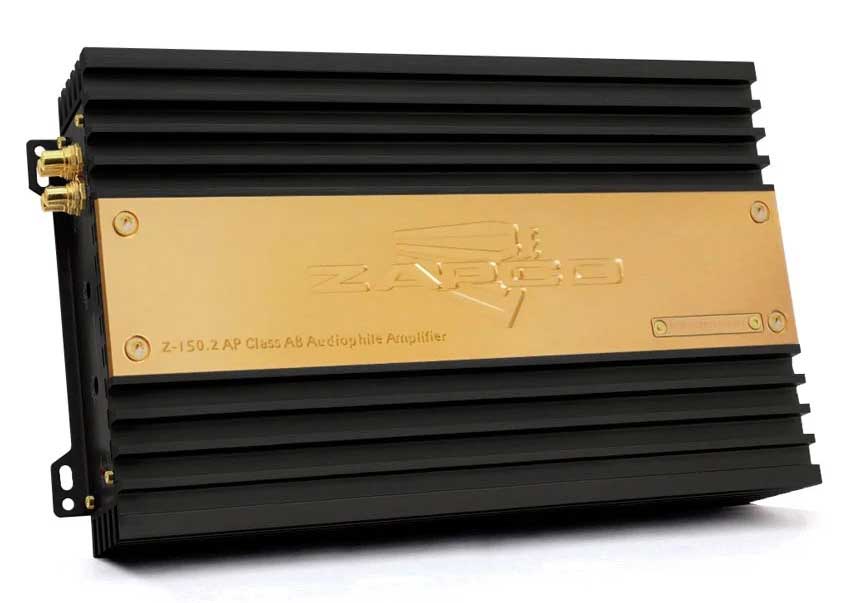

Z-150.2AP 150W×2ch POWER AMP 希望小売価格 187,000円（税抜価格 170,000円）
Z-150.2AP 主な特徴
・150W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-150.2AP 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
150W×2ch 4Ωステレオ |
| 250W×2ch 2Ωステレオ |
|
| 500W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
190×62×300(mm) |
| 重量 |
4.2Kg |

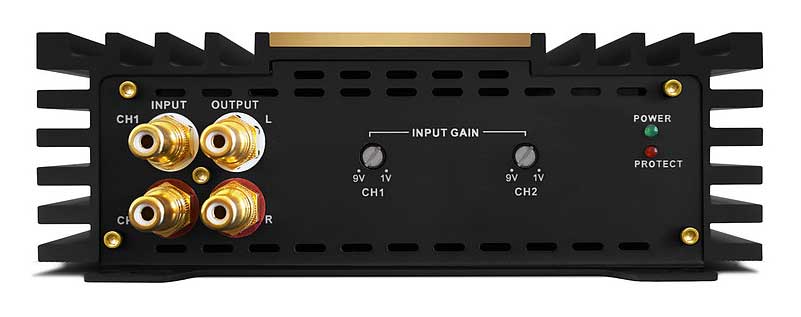

入力端子、ゲイン調整部

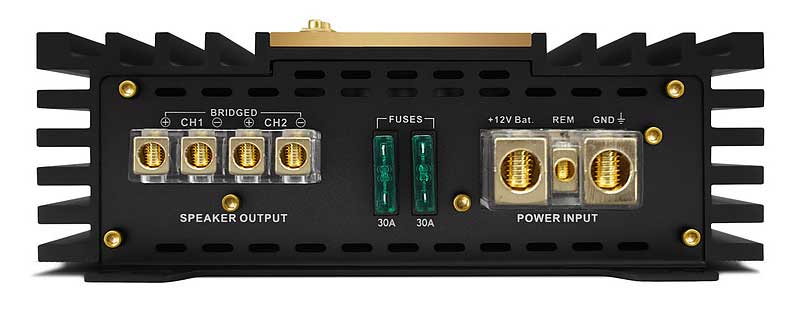

電源端子（最大4ゲージ）、スピーカー端子
Z-300.2AP 300W×2ch POWER AMP 希望小売価格 286,000円（税抜価格 260,000円）
Z-300.2AP 主な特徴
・300W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング＆差動入力回路を採用
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・ドライバー段はサンケン社製TO-3Pパワートランジスター2SA-1695/2SC-4468を使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-300.2AP 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
300W×2ch 4Ωステレオ |
| 500W×2ch 2Ωステレオ |
|
| 1000W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×450(mm) |
| 重量 |
6.0Kg |

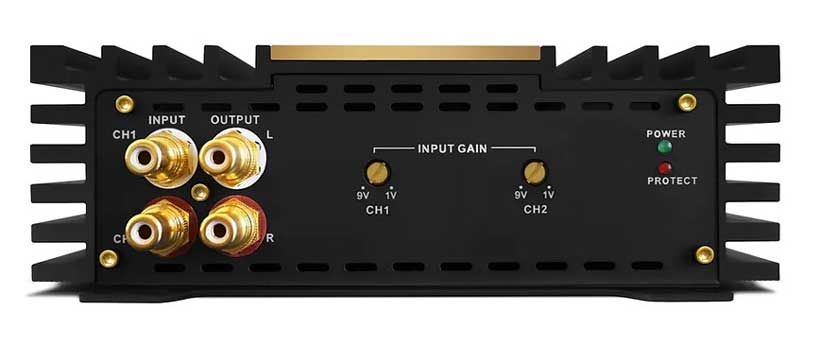

入力端子、ゲイン調整部

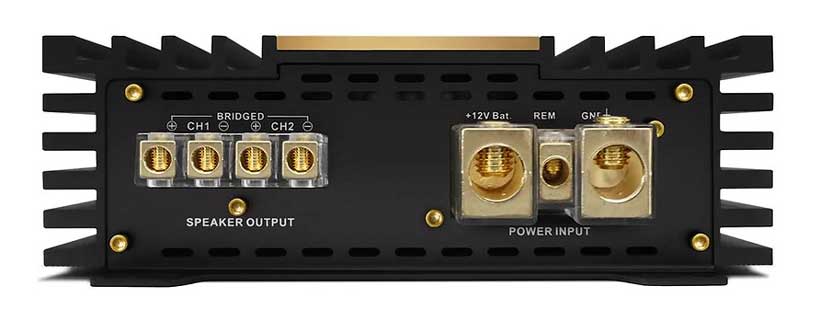

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください

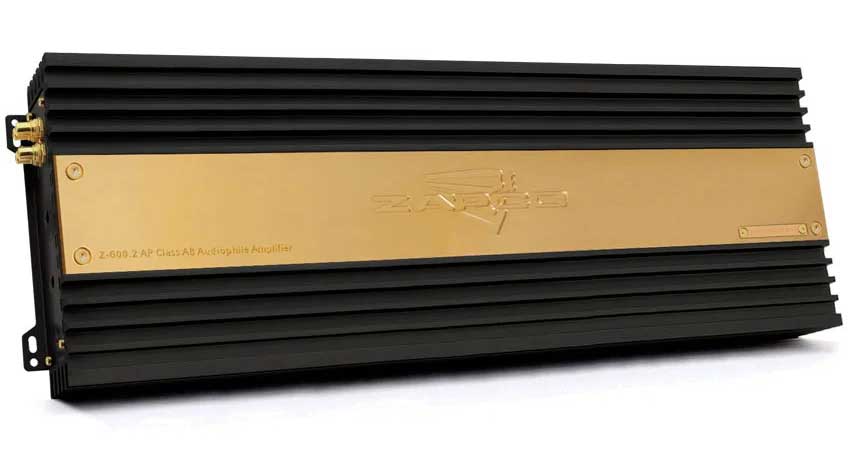

Z-600.2AP 600W×2ch POWER AMP 希望小売価格 352,000円（税抜価格 320,000円）
Z-600.2AP 主な特徴
・600W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング＆差動入力回路を採用
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・ドライバー段はサンケン社製TO-3Pパワートランジスター2SA-1695/2SC-4468を使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-600.2AP 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
600W×2ch 4Ωステレオ |
| 1000W×2ch 2Ωステレオ |
|
| 2000W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×600(mm) |
| 重量 |
6.8Kg |

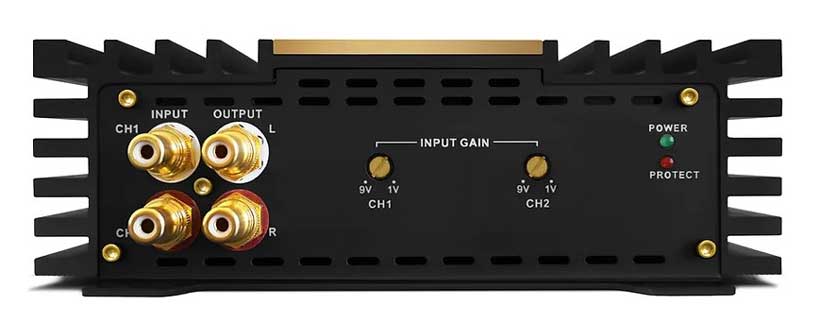

入力端子、ゲイン調整部

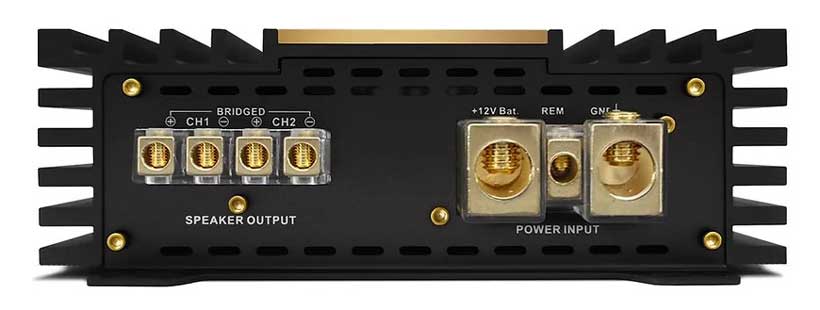

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください
Z-150.4AP 150W×4ch POWER AMP 希望小売価格 297,000円（税抜価格 270,000円）
Z-150.4AP 主な特徴
・150W×4ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-150.4AP 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
150W×4ch 4Ωステレオ |
| 250W×4ch 2Ωステレオ |
|
| 500W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ（3ch/4ch） |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.0A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×440(mm) |
| 重量 |
6.2Kg |

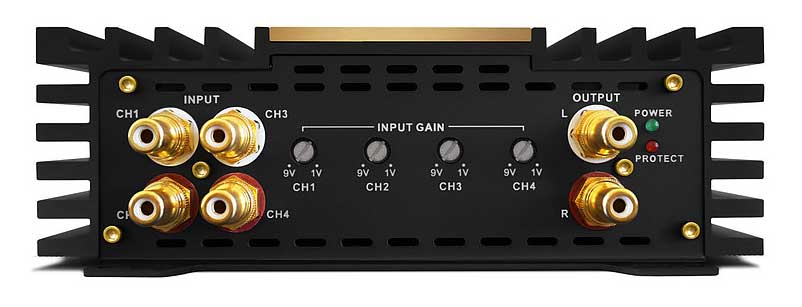

入力端子、ゲイン調整部

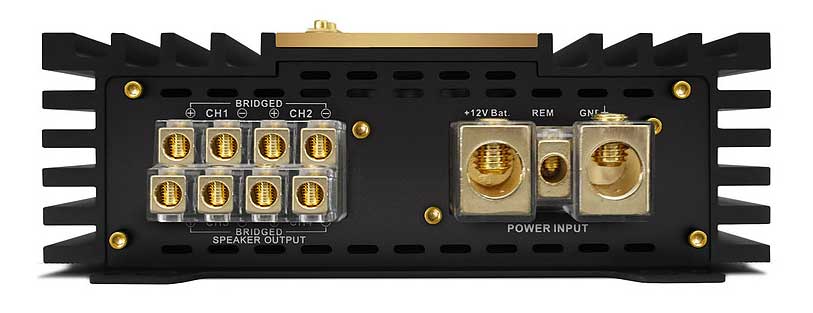

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください
Z-150.6AP 150W×6ch POWER AMP 希望小売価格 363,000円（税抜価格 330,000円）
Z-150.6AP 主な特徴
・150W×6ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-150.6AP 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
150W×6ch 4Ωステレオ |
| 250W×6ch 2Ωステレオ |
|
| 500W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ80Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×600(mm) |
| 重量 |
7.6Kg |

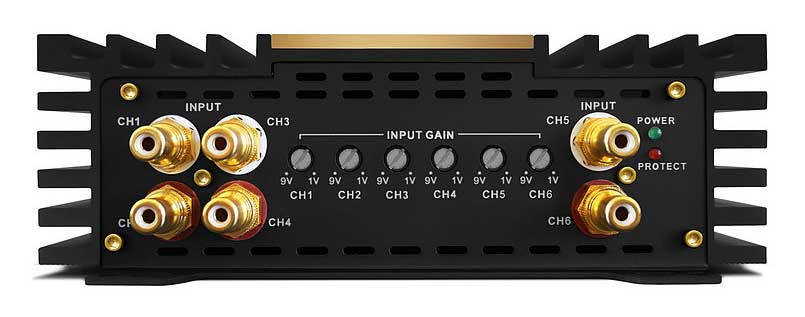

入力端子、ゲイン調整部

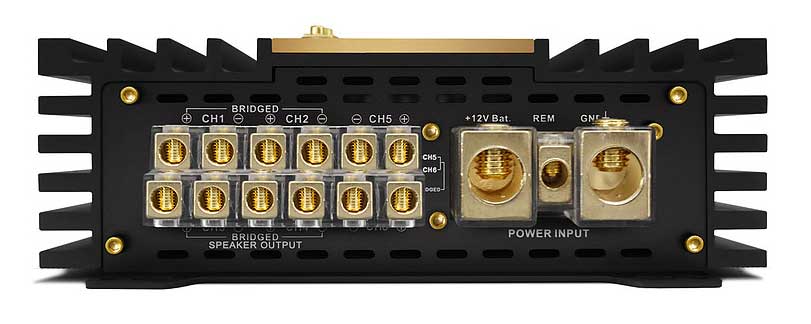

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ80A以下を接続してください

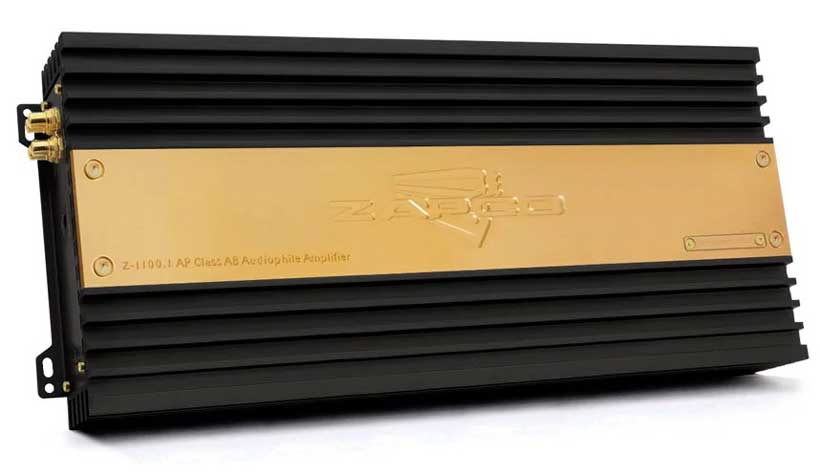

Z-1100.1AP 650W×1ch POWER AMP 希望小売価格 286,000円（税抜価格 260,000円）
Z-1100.1AP 主な特徴
・650W×1ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-1100.1AP 主な仕様
| チャンネルモード |
1ch |
| 出力電力 |
650W×1ch 4Ω |
| 1000W×1ch 2Ω |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ80Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×480(mm) |
| 重量 |
6.4Kg |

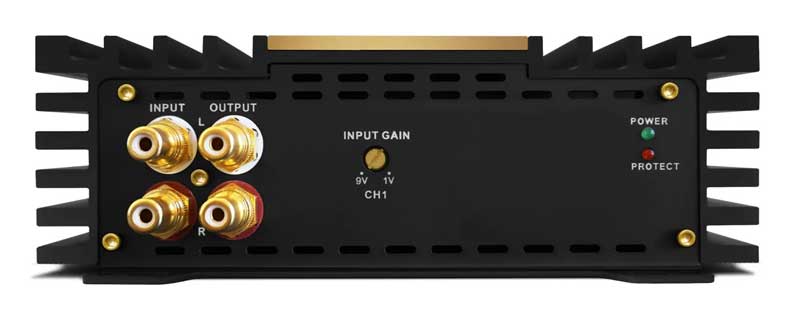

入力端子、ゲイン調整部

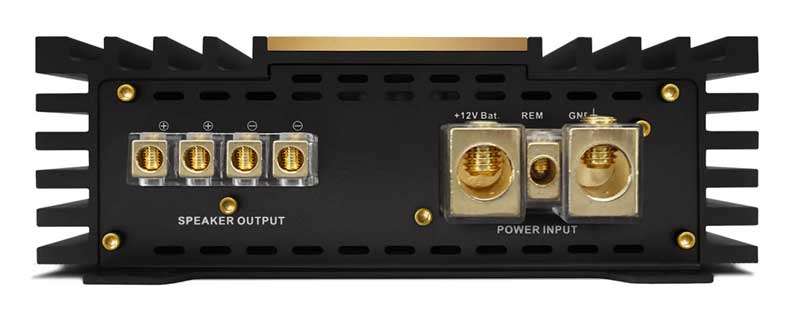

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ80A以下を接続してください
Z-2000.1AP 1200W×1ch POWER AMP 希望小売価格 352,000円（税抜価格 320,000円）
Z-2000.1AP 主な特徴
・1200W×1ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-2000.1AP 主な仕様
| チャンネルモード |
1ch |
| 出力電力 |
1200W×1ch 4Ω |
| 2000W×1ch 2Ω |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ80Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×600(mm) |
| 重量 |
7.6Kg |

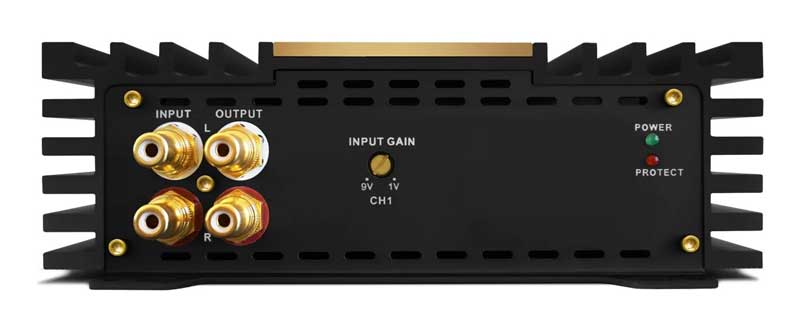

入力端子、ゲイン調整部

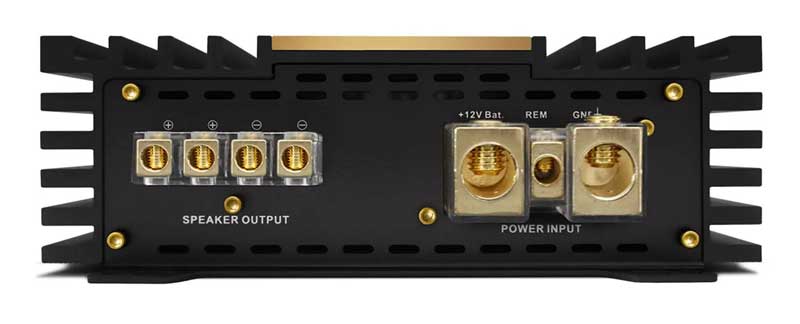

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ80A以下を接続してください
Z-CB 100F 100ファラッドハイエンドキャパシタ 希望小売価格 165,000円（税抜価格 150,000円）
Z-CB100F は新開発の100ファラッドスーパーキャパシタ、
Z-AP SERIES の筐体デザインを採用しました。
Z-CB100F 1台で最大3台までのパワーアンプが接続できます。
リモート信号連動して電圧と各アンプの消費電流を表示する事ができます。
静電容量は100ファラッド、内部抵抗の低いスーパーキャパシタを採用しているので
音質改善効果が高く、低域から高域まで広い帯域に使用できます。
各アンプへは内蔵 MIDI-100A ヒューズを介して接続されますので安全面にも配慮しています。
接続端子は金メッキ仕様の０ゲージが使用できる信頼性の高い物を採用しています。
安全のため初期充電を必ず行ってください。

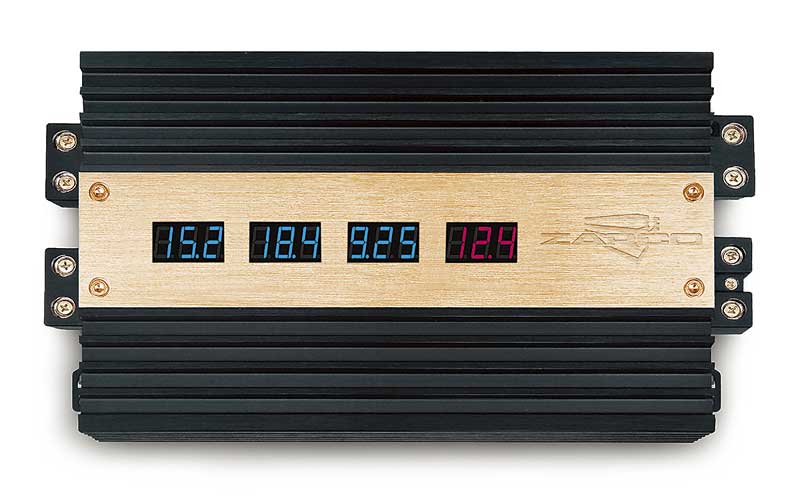

A1/A2/A3 消費電流 電源電圧
Z-CB 100F 主な仕様
| 静電容量 |
100,000,000uＦ |
| 耐電圧 |
16.0V RMS |
| 内部抵抗 |
0.0015 Ω (E.S.R.) |
| 接続端子 |
金メッキ仕様 |
| 最大接続ケーブル |
０ゲージ |
| 電圧計 |
デジタル表示 |
| 電流計 |
デジタル表示×3 |
| 内蔵ヒューズ |
MIDI-100A×3 |
| 重量 |
4.0Kg |
| 外形寸法(W×H×D) |
190×62×300(mm) |

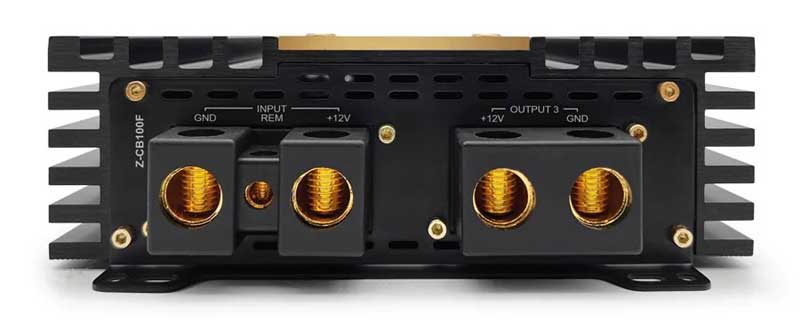

左：電源入力端子（最大0ゲージ）リモート入力 右：電源出力端子-3（最大0ゲージ）

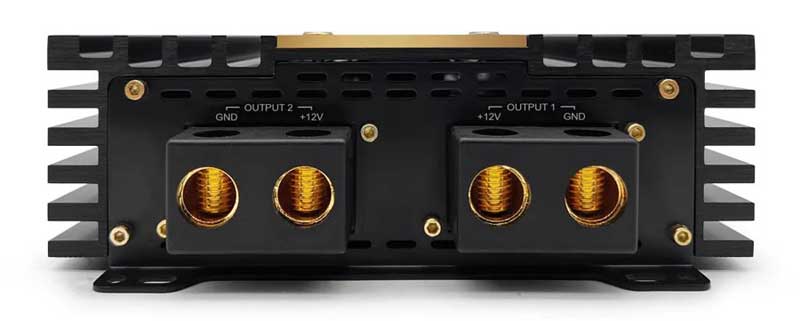

左：電源出力端子-2（最大0ゲージ） 右：電源出力端子-1（最大0ゲージ）

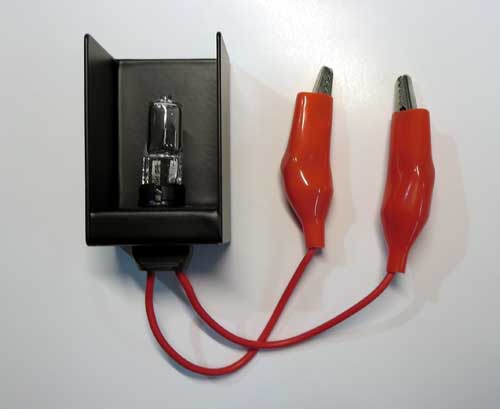

Z-CB 100F付属 充放電用ハロゲンバルブ
Z-CB 100F は100ファラッドと大容量のキャパシタなので初期充電が必要です。
付属のハロゲンバルブを使用し発光が無くなるまで十分充電してください。

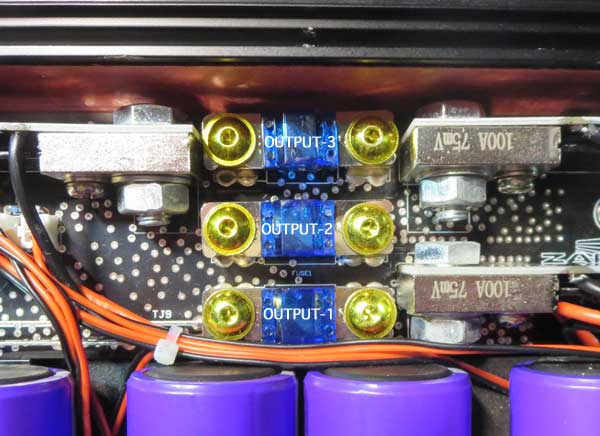

内蔵 MIDI ヒューズ
内蔵 MIDI-100A ヒューズを介して出力端子に接続されます。
高音質ヒューズに交換する事もできます。
販売終了

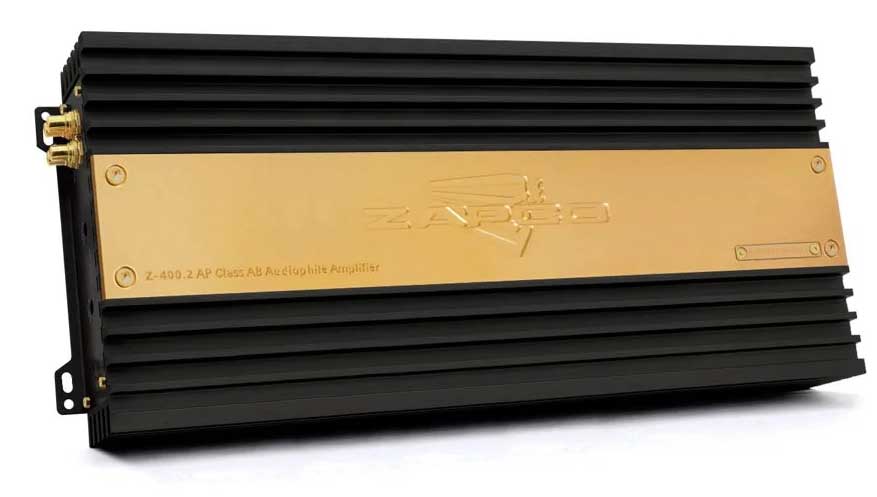

Z-400.2AP 400W×2ch POWER AMP 希望小売価格 308,000円（税抜価格 280,000円）
Z-400.2AP 主な特徴
・400W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング＆差動入力回路を採用
・入力回路に低出力インピーダンスのTI社製オペアンプLME49720を使用
・東芝製の低雑音トランジスターを増幅部に使用
・ドライバー段はサンケン社製TO-3Pパワートランジスター2SA-1695/2SC-4468を使用
・パワー段はサンケン社製TO-3Pパワートランジスター2SA-2151A/2SC-6011Aを使用
・各部の電解コンデンサーにオーディオ専用品を使用
・0.1％誤差金属皮膜抵抗
Z-400.2AP 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
400W×2ch 4Ωステレオ |
| 670W×2ch 2Ωステレオ |
|
| 1350W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
110dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
1.0V〜9.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×480(mm) |
| 重量 |
6.8Kg |

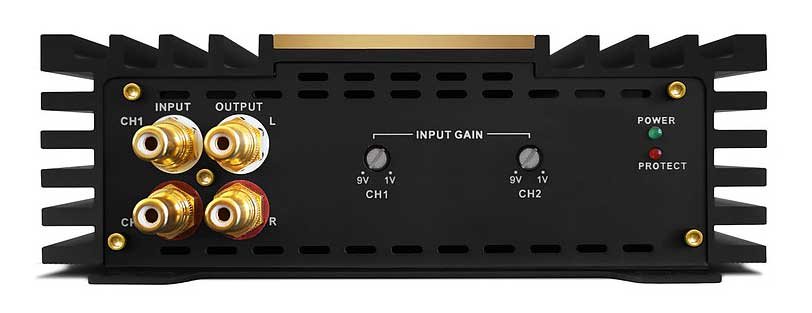

入力端子、ゲイン調整部
電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください
