ZAPCO USA
ZAPCO Z-シリーズアンプのエントリーモデル
Z-150.2 II
AB級 165W×2ch |
Z-150.4 II
AB級 165W×4ch |
Z-150.6 II
AB級 165W×6ch |
Z-1KDII
D級 450W×1ch |
Z-2KD II
D級 800W×1ch 受注発注商品 |
Z-BR II
Z-1KD II/Z-2KD II 専用 リモートレベルコントローラー |
Z-IIシリーズアンプ
Z-IIシリーズパワーアンプは Z-LXシリーズのコンセプトを継承し開発されたパワーアンプです。
モデルは、AB級165W出力の2ch/4ch/6chの3モデル、D級450W/D級800Wの2モデル、
をラインナップしています。D級800WのZ-2KD IIは受注発注商品になります。
AB級の全モデル、パワーアンプ部のファイナルディバイスは、
音質が好評なサンケン社製TO-3Pパワートランジスターをパラレルプッシュプル接続しています。
Dモデル、パワーアンプ部のファイナルディバイスには
LOW ON 抵抗のMOS-FETをパラレルプッシュプルで使用しています。
信号ラインの回路構成には、入力部のオペアンプ、カップリングコンデンサーに
オーディオ専用品を採用し、クラスを越えたハイグレード仕様の回路を採用しています。
電源部のスイッチングディバイスはMOS-FETをパラレルで駆動し、大型トロイダルトランス、
大容量のオーディオ電源平滑用電解コンデンサーを使用し、強力な電源回路を構成しています。
AB級モデルに、ハイパス/ローパスフィルター＆バスブースト回路を搭載しています。
バスブーストは、 Z-150.4 は 3/4chに、Z-150.6 は 5/6chに使用する事ができます。
D級モデルは、ローパスフィルター、バスブースト、サブソニックフィルター、
位相調整回路を搭載しています。
Z-1KD II/Z-2KD II 専用リモートレベルコントローラー Z-BR II が使用できます。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
オペアンプ、カップリングコンデンサー、小信号トランジスターなどオーディオ専用品
写真はZ-150.4 II
サンケン社製TO-3Pパワートランジスター 2SC-3284/2SA-1303
写真はZ-150.4 II
Z-150.2 II 165W×2ch POWER AMP 希望小売価格 \110,000（税抜価格\100,000）
Z-150.2 ll 主な特徴
・165W×2ch（4ｽステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・パワー段はサンケン社製TO-3Pパワートランジスター
Z-150.2 ll 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
165W×2ch 4Ωステレオ |
| 275W×2ch 2Ωステレオ |
|
| 550W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
100dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 内蔵CrossOver |
HP/LP切替式 |
| クロスオーバー周波数/スロープ |
HP 15〜5.0KHz Butterworth 12dB/oct固定 |
| LP 15〜5.0KHz Butterworth 12dB/oct固定 |
|
| バスブースト |
45Hz 0〜+12dB 連続調整式 |
| 入力感度 |
0.5V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
190×62×300(mm) |
| 重量 |
4.2Kg |
| オプション |
リモートレベルコントローラー 開発中 |
入力端子、ゲイン調整、クロスオーバー調整部

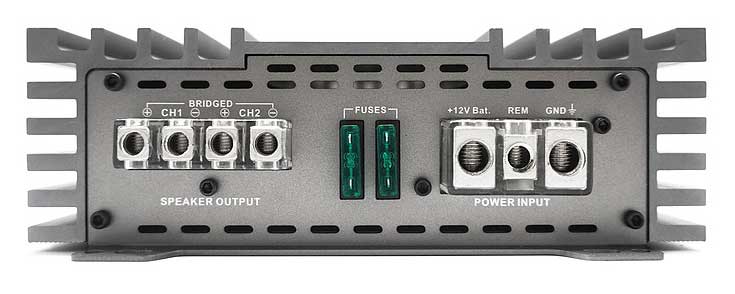

電源端子（最大4ゲージ）、スピーカー端子
Z-150.4 II 165W×4ch POWER AMP 希望小売価格 \176,000（税抜価格\160,000）
Z-150.4 II 主な特徴
・165W×4ch（4ｽステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・パワー段はサンケン社製TO-3Pパワートランジスター
Z-150.4 II 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
165W×4ch 4Ωステレオ |
| 275W×4ch 2Ωステレオ |
|
| 550W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
100dB以上 |
| チャンネルセパレーション |
60dB以上 |
| クロスオーバー周波数/スロープ |
1ch/2ch HP 15〜5.0KHz Butterworth 12dB/oct固定 |
| 3ch/4ch HP 15〜500Hz Butterworth 12dB/oct固定 |
|
| 3ch/4ch LP 15〜5.0KHz Butterworth 12dB/oct固定 |
|
| バスブースト |
45Hz 0〜+12dB 連続調整式 （3ch/4ch） |
| 入力感度 |
0.5V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ（3ch/4ch） |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.0A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×444(mm) |
| 重量 |
6.2Kg |
| オプション |
リモートレベルコントローラー 開発中 |
入力端子、ゲイン調整、クロスオーバー調整部
電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください
Z-150.6 ll 165W×6ch POWER AMP 希望小売価格 \209,000（税抜価格\190,000）
Z-150.6 ll 主な特徴
・165W×6ch（4ｽステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・パワー段はサンケン社製TO-3Pパワートランジスター
Z-150.6 ll 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
165W×6ch 4Ωステレオ |
| 275W×6ch 2Ωステレオ |
|
| 550W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.02％以下 |
| SN比 |
100dB以上 |
| チャンネルセパレーション |
60dB以上 |
| クロスオーバー周波数/スロープ |
1ch/2ch HP 50〜3.0KHz Butterworth 12dB/oct固定 |
| 3ch/4ch HP/LP 50〜3.0KHz Butterworth12dB/oct固定 |
|
| 5ch/6ch LP 50〜1.0KHz Butterworth 12dB/oct固定 常時ON ※1 |
|
| バスブースト |
45Hz 0〜+12dB 連続調整式 （5ch/6ch） |
| サブソニック |
15〜55Hz （5ch/6ch） |
| 入力感度 |
0.5V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
無し |
| 入力モード |
2ch/4ch/6ch ※2 |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ80Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×573(mm) |
| 重量 |
7.6Kg |
| オプション |
リモートレベルコントローラー 開発中 |
ミッドバス、サブウーファー帯域で使用ください。

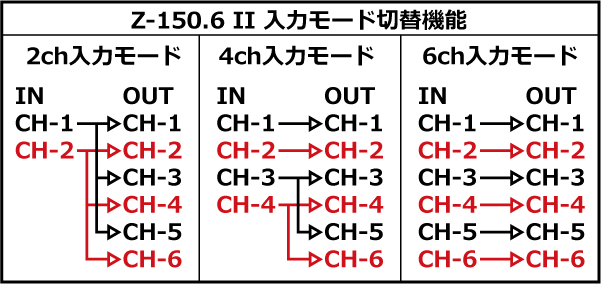

※2：4ch入力モードの場合、3ch/4chの信号が5ch/6chに入力されます。（下図参照）
入力端子、ゲイン調整、クロスオーバー調整部
電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ80A以下を接続してください

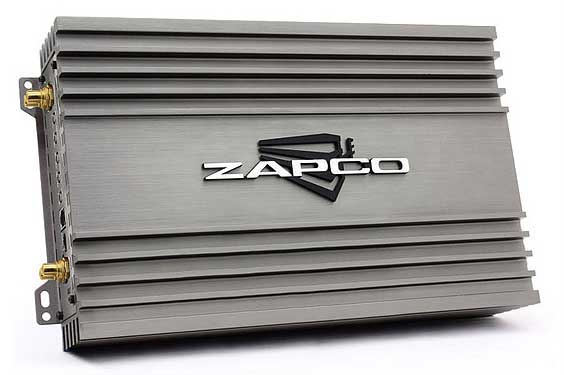

Z-1KD ll 450W×1ch POWER AMP 希望小売価格 \88,000（税抜価格\80,000）
Z-1KD ll 主な特徴
・450W×1ch（4ｽ）
・ナチュラルハイパワーのD級動作
・グランドがループにならないフローティング入力
・パワー段はTO-3PタイプMOS-FET
・ Z-BR II リモートレベルコントローラー対応
Z-1KD ll 主な仕様
| チャンネルモード |
1ch |
| 出力電力 |
450W×1ch 4Ω |
| 700W×1ch 2Ω |
|
| 1050W×1ch 1Ω |
|
| 2100W×1ch 2Ω（Z-1KD II 2台によるブリッジ接続） |
|
| 出力部動作クラス |
D級動作 |
| 周波数特性 |
10〜300Hz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| ダンピングファクター |
350以上 |
| クロスオーバー周波数/スロープ |
LP 30〜250Hz Butterworth 24dB/oct固定 |
| 位相調整 |
0度〜180度 連続調整式 |
| バスブースト |
45Hz 0〜+12dB 連続調整式 |
| サブソニック |
10〜66Hz |
| 入力感度 |
0.2V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
無し、マスター/スレーブ RCA IN/OUT |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.0A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ80Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×275(mm) |
| 重量 |
3.8Kg |
| オプション |
リモートレベルコントローラー Z-BR II |

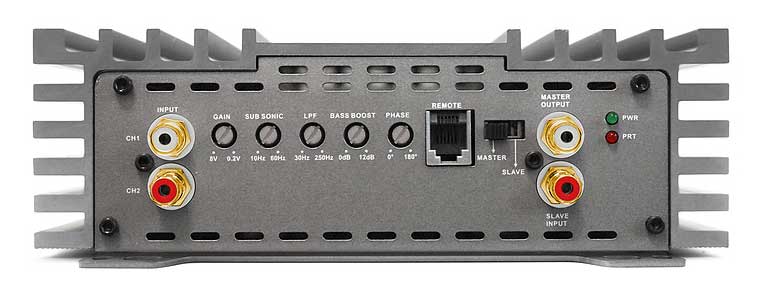

入力端子、ゲイン調整、クロスオーバー調整部

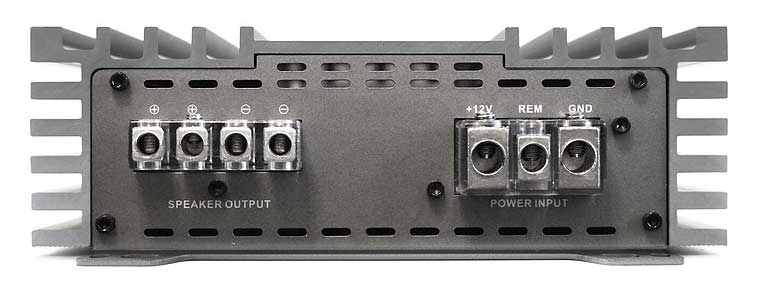

電源端子（最大4ゲージ）、スピーカー端子
必ず外部ヒューズ80A以下を接続してください
Z-1KD II 2台によるブリッジ接続図 2100W×1ch 2Ω
注）ブリッジ接続は、必ず同じ機種で行ってください。
受注発注商品 Z-2KD ll 800W×1ch POWER AMP 希望小売価格 \154,000（税抜価格\140,000）
Z-2KD ll 主な特徴
・800W×1ch（4ｽ）
・ナチュラルハイパワーのD級動作
・グランドがループにならないフローティング入力
・パワー段はTO-3PタイプMOS-FET
・ Z-BR II リモートレベルコントローラー対応
Z-2KD ll 主な仕様
| チャンネルモード |
1ch |
| 出力電力 |
800W×1ch 4Ω |
| 1400W×1ch 2Ω |
|
| 2100W×1ch 1Ω |
|
| 4200W×1ch 2Ω（Z-2KD II 2台によるブリッジ接続） |
|
| 出力部動作クラス |
D級動作 |
| 周波数特性 |
10〜300Hz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| ダンピングファクター |
350以上 |
| クロスオーバー周波数/スロープ |
LP 30〜250Hz Butterworth 24dB/oct固定 |
| 位相調整 |
0度〜180度 連続調整式 |
| バスブースト |
45Hz 0〜+12dB 連続調整式 |
| サブソニック |
15〜55Hz |
| 入力感度 |
0.2V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
無し、マスター/スレーブ RCA IN/OUT |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ100Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×450(mm) |
| 重量 |
6.3Kg |
| オプション |
リモートレベルコントローラー Z-BR II |

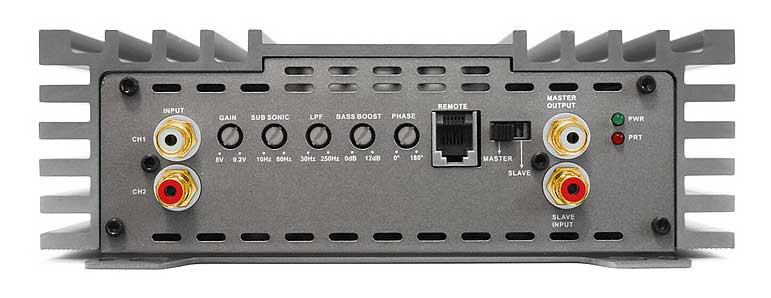

入力端子、ゲイン調整、クロスオーバー調整部

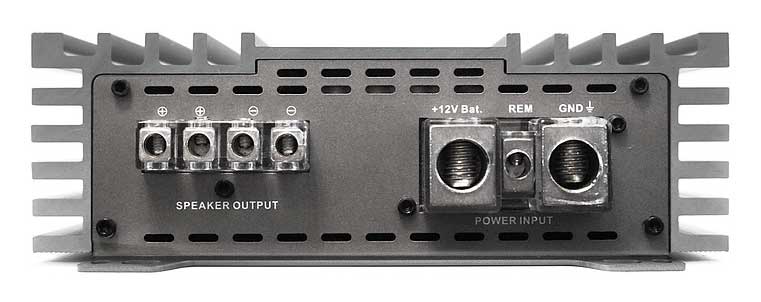

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ100A以下を接続してください
Z-2KD II 2台によるブリッジ接続図 4200W×1ch 2Ω
注）ブリッジ接続は、必ず同じ機種で行ってください。

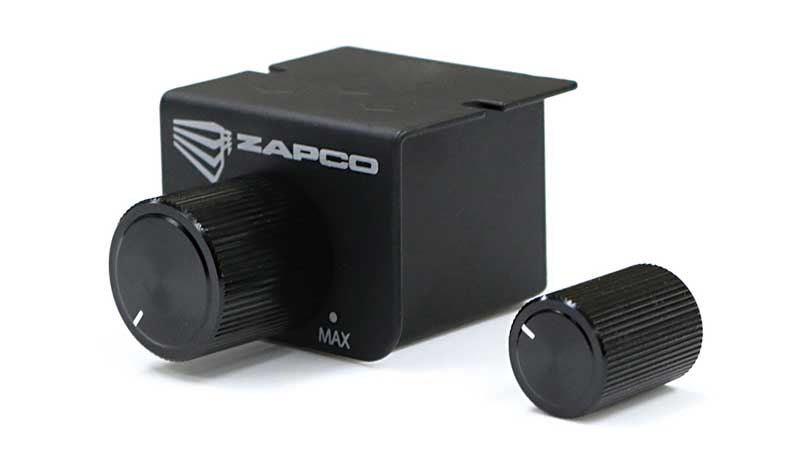

Z-BR ll リモートレベルコントローラー 希望小売価格 \5,500（税抜価格\5,000）
Z-BR IIは、Z-1KD II/Z-2KD II 専用のリモートレベルコントローラー。
手元で音量調整を行う場合に使用してください。
ケーブルはトランクルームまで配線が可能な5.0m。
調整ノブはお好みによって交換が可能です。
大きいノブφ20mm、小さいノブφ13mmになります。
注）Z-150.2 II / Z-150.4 II / Z-150.6 II には使用できません。
