ZAPCO USA
HiFi アンプの王道を具現化した音質最優先の設計
Z-150.2LX
150W×2ch |
Z-400.2LX
400W×2ch |
Z-150.4LX
150W×4ch |
Z-150.6LX
150W×6ch |
Z-LXシリーズアンプ
Z-LXシリーズパワーアンプはZAPCOブランドの最上級パワーアンプです。
Z-LXシリーズパワーアンプは限りなく音楽性を最優先し設計されたAB級パワーアンプ。
信号経路の最短化、各チャンネルのプリントパターンの同一化、強力な電源回路の採用、
サウンド評価の高いオーディオ専用のトランジスターやコンデンサーの採用、
チップパーツの排除、各チャンネル独立したゲイン調整回路、
チャンネルごと独立した同軸ネジ止めの高級RCA端子と
HiFi アンプの王道を具現化したモデルになります。
音楽性が豊かで聴き疲れの無いサウンドは、聴く者を魅了する素晴らしいパワーアンプです。
モデルは150W出力の2ch/4ch/6chの3モデルに、
ハイパワー400W出力の2chモデルをラインナップしています。
全モデル、パワーアンプ部のファイナルディバイスは、
音質が好評なサンケン社製TO-3Pパワートランジスターをパラレルプッシュプル接続しています。
信号ラインの回路構成には、入力部にアナログデバイセズ社製オペアンプOP-275、
カップリングや電源強化の電解コンデンサーはエルナー社製シルミックII、
増幅部の半導体に東芝社製の低雑音トランジスター、パナソニック社製フィルムコンデンサー、
1％誤差金属皮膜抵抗と、クラスを越えたハイグレード仕様の回路を採用しています。

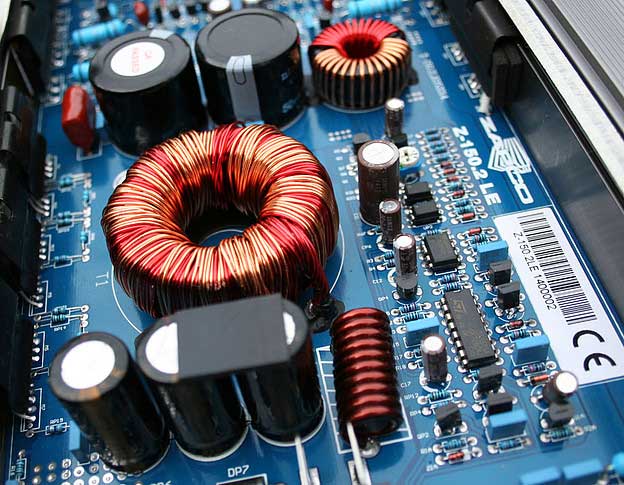

電源部初段にニチコン社製電解コンデンサーKZシリーズを使用、スイッチングディバイスはMOS-FETを
パラレルで駆動し、大型トロイダルトランス、ニチコン社製大容量のオーディオ電源平滑用
電解コンデンサーKSシリーズを使用し、強力な電源回路を構成しています。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
Z-150.2LX 150W×2ch POWER AMP 希望小売価格 143,000円（税抜価格 130,000円）
Z-150.2LX 主な特徴
・150W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にアナログデバイセズ社製オペアンプOP-275を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
・12V電源部の電解コンデンサーにニチコンKZを使用
・パワー段の電解コンデンサーはニチコンKSシリーズを使用
・信号ラインの電解コンデンサーはエルナーシルミックIIを使用
Z-150.2LX 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
150W×2ch 4Ωステレオ |
| 250W×2ch 2Ωステレオ |
|
| 500W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
0.25V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 35A×2 |
| 外形寸法(W×H×D) |
190×62×300(mm) |
| 重量 |
4.2Kg |
入力端子、ゲイン調整部

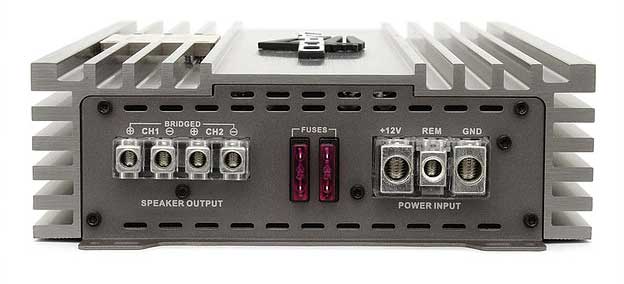

電源端子（最大4ゲージ）、スピーカー端子
12V電源部の電解コンデンサーにニチコンKZを使用
ニチコンKZはオーディオ用ハイグレード仕様
“ nichicon MUSE”シリーズの最高グレード品
質感・量感に余裕を持たせた本格派シリーズで高級オーディオ機器に最適な物です

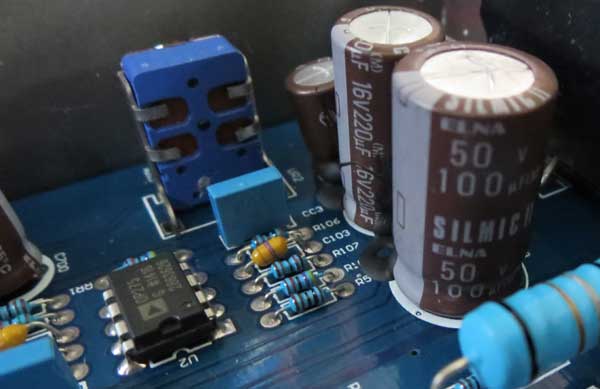

信号ラインの電解コンデンサーはエルナーシルミックIIを採用
エルナーシルミックIIは、音響用小形アルミニウム電解コンデンサー、
電解紙にシルクの原料となる繊維の混抄紙を
使用した全く新しいオーディオ用ハイグレード品です。
シルクの”しなやかさ”が音楽の振動エネルギーを緩和し、高音域でのピーク感
中音域での粗さが大幅に減少し、さらに低音域の量感が増加されるという、
今までの電解コンデンサでは得られなかったハイクオリティーサウンドを実現。
低歪化のためリード線は全て無酸素銅線を使用しています。
Z-400.2LX 400W×2ch POWER AMP 希望小売価格 264,000円（税抜価格 240,000円）
Z-400.2LX 主な特徴
・400W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にアナログデバイセズ社製オペアンプOP-275を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
・12V電源部の電解コンデンサーにニチコンKZを使用
・パワー段の電解コンデンサーはニチコンKSシリーズを使用
・信号ラインの電解コンデンサーはエルナーシルミックIIを使用
Z-400.2LX 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
400W×2ch 4Ωステレオ |
| 670W×2ch 2Ωステレオ |
|
| 1350W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
0.25V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×480(mm) |
| 重量 |
6.8Kg |
入力端子、ゲイン調整部
電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください
12V電源部の電解コンデンサーにニチコンKZを使用
ニチコンKZはオーディオ用ハイグレード仕様
“ nichicon MUSE”シリーズの最高グレード品
質感・量感に余裕を持たせた本格派シリーズで高級オーディオ機器に最適な物です。
更にパワー段の電解コンデンサーはニチコンKSシリーズを採用
ニチコンKSシリーズはオーディオ機器電源平滑用小形品
小形一般品からの置き換えによる音質改善に効果的な物です。
信号ラインの電解コンデンサーはエルナーシルミックIIを採用
エルナーシルミックIIは、音響用小形アルミニウム電解コンデンサー、
電解紙にシルクの原料となる繊維の混抄紙を
使用した全く新しいオーディオ用ハイグレード品です。
シルクの”しなやかさ”が音楽の振動エネルギーを緩和し、高音域でのピーク感
中音域での粗さが大幅に減少し、さらに低音域の量感が増加されるという、
今までの電解コンデンサでは得られなかったハイクオリティーサウンドを実現。
低歪化のためリード線は全て無酸素銅線を使用しています。

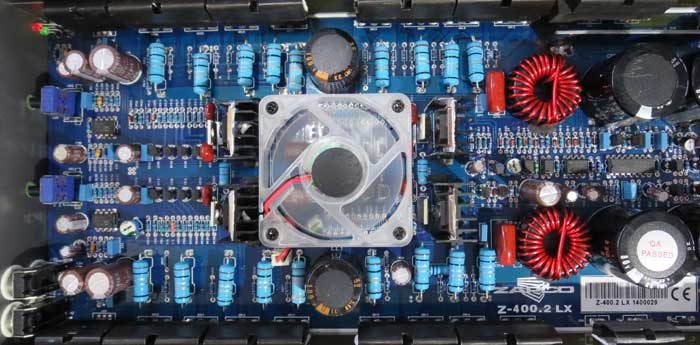

ハイパワーモデルのZ-400.2LXはドライバー段に電動ファンを搭載しています。
Z-150.4LX 150W×4ch POWER AMP 希望小売価格 253,000円（税抜価格 230,000円）
Z-150.4LX 主な特徴
・150W×4ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にアナログデバイセズ社製オペアンプOP-275を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
・12V電源部の電解コンデンサーにニチコンKZを使用
・パワー段の電解コンデンサーはニチコンKSシリーズを使用
・信号ラインの電解コンデンサーはエルナーシルミックIIを使用
Z-150.4LX 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
150W×4ch 4Ωステレオ |
| 250W×4ch 2Ωステレオ |
|
| 500W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
0.25V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
RCA 2ch フルレンジ（3ch/4ch） |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.0A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×444(mm) |
| 重量 |
6.2Kg |
入力端子、ゲイン調整部
電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください

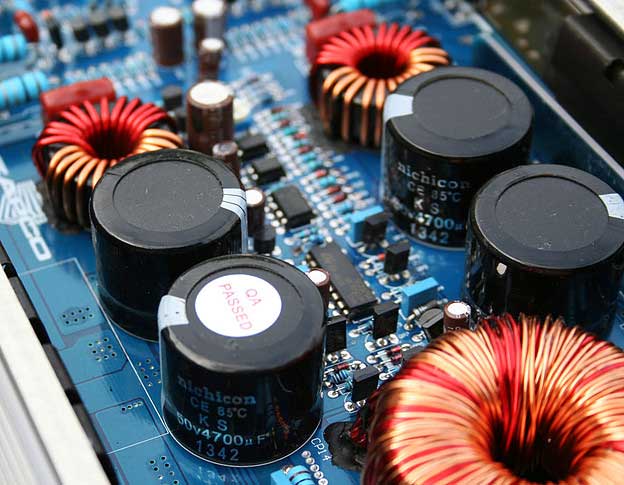

パワー段の電解コンデンサーはニチコンKSシリーズを採用
ニチコンKSシリーズはオーディオ機器電源平滑用小形品
小形一般品からの置き換えによる音質改善に効果的な物です

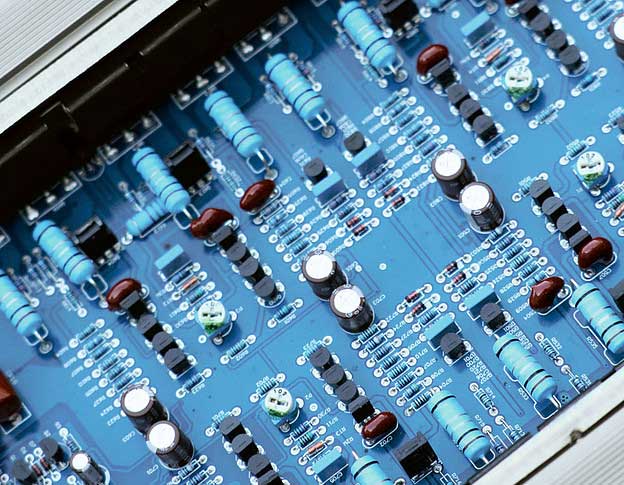

パワートランジスターにサンケン、信号ラインのトランジスターに東芝を採用
抵抗は全て金属皮膜の1％誤差、フィルムコンデンサーはパナソニック社製を採用
信号ラインの電解コンデンサーはエルナーシルミックIIを採用
エルナーシルミックIIは、音響用小形アルミニウム電解コンデンサー、
電解紙にシルクの原料となる繊維の混抄紙を
使用した全く新しいオーディオ用ハイグレード品です。
シルクの”しなやかさ”が音楽の振動エネルギーを緩和し、高音域でのピーク感
中音域での粗さが大幅に減少し、さらに低音域の量感が増加されるという、
今までの電解コンデンサでは得られなかったハイクオリティーサウンドを実現。
低歪化のためリード線は全て無酸素銅線を使用しています。
Z-150.6LX 150W×6ch POWER AMP 希望小売価格 308,000円（税抜価格 280,000円）
Z-150.6LX 主な特徴
・150W×6ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にアナログデバイセズ社製オペアンプOP-275を使用
・東芝製の低雑音トランジスターを増幅部に使用
・パワー段はサンケン社製TO-3Pパワートランジスター
・12V電源部の電解コンデンサーにニチコンKZを使用
・パワー段の電解コンデンサーはニチコンKSシリーズを使用
・信号ラインの電解コンデンサーはエルナーシルミックIIを使用
Z-150.6LX 主な仕様
| チャンネルモード |
3ch/4ch/5ch |
| 出力電力 |
150W×6ch 4Ωステレオ |
| 250W×6ch 2Ωステレオ |
|
| 500W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
10〜30KHz |
| 歪み率 |
0.02％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 入力感度 |
0.25V〜8.0V |
| 入力インピーダンス |
30KΩ |
| プリアウト |
無し |
| ハイレベル入力 |
未対応 別売 ASP-OEB 使用でハイレベル/オートパワーオン可能 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| ヒューズ |
内蔵無し（必ず外部ヒューズ80Aを接続してください） |
| 外形寸法(W×H×D) |
190×62×573(mm) |
| 重量 |
7.6Kg |

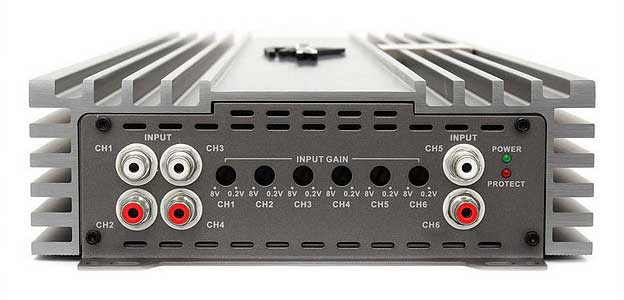

入力端子、ゲイン調整部

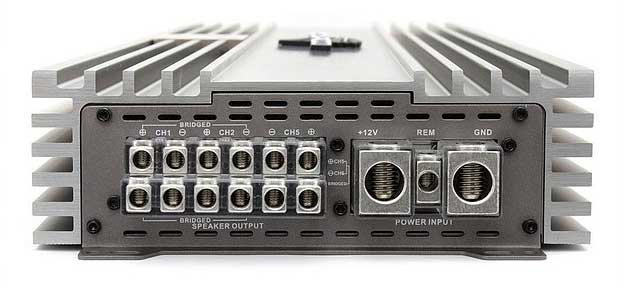

電源端子（最大0ゲージ）、スピーカー端子
必ず外部ヒューズ80A以下を接続してください

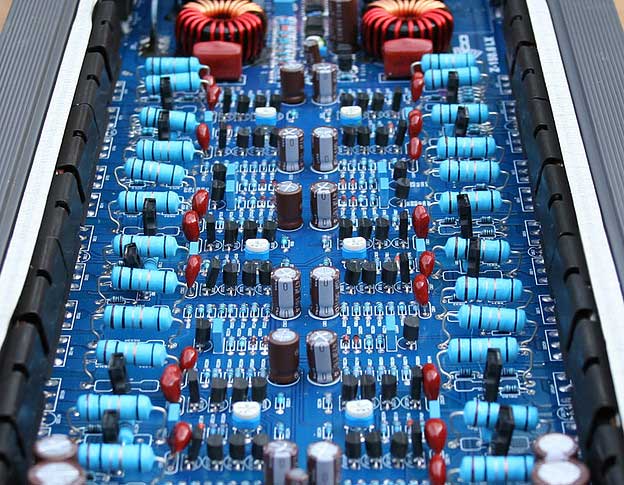

パワートランジスターにサンケン、信号ラインのトランジスターに東芝を採用
抵抗は全て金属皮膜の1％誤差、フィルムコンデンサーはパナソニック社製を採用
信号ラインの電解コンデンサーはエルナーシルミックIIを採用
エルナーシルミックIIは、音響用小形アルミニウム電解コンデンサー、
電解紙にシルクの原料となる繊維の混抄紙を
使用した全く新しいオーディオ用ハイグレード品です。
シルクの”しなやかさ”が音楽の振動エネルギーを緩和し、高音域でのピーク感
中音域での粗さが大幅に減少し、さらに低音域の量感が増加されるという、
今までの電解コンデンサでは得られなかったハイクオリティーサウンドを実現。
低歪化のためリード線は全て無酸素銅線を使用しています。
