HDSP-Z16V AD-8A HDプレイヤー内蔵 8chデジタルシグナルプロセッサー   希望小売価格 \385,000(税抜価格\350,000)
動作サンプリングレート:192KHz/24bit
EISA Best Product 2019-2020の栄冠に選ばれました!
pc_tyousei_kanou_icon.gif high_res_logo_192_24.jpg eisa-2019_hdsp-z16.jpg

HDSP-Z16V AD-8A は HD PLAYER(192KHz/24bit)を内蔵した、
新設計の8chハイエンドデジタルプロセッサーです。
高性能32bit オーディオシグナルプロセッサー を2基搭載し、
それぞれ456MHzのクロックで動作させ超高速処理を実現しました。

HD PLAYERはハイレゾ192KHz/24bitまでのPCMステレオ音源が再生可能で、
ファイル形式はWAV/AIF/AIFF/FLAC/ALAC/MP3と広範囲に対応しています。※DSDは非対応
付属コントローラーで、フォルダや楽曲の選択、再生、停止、曲送りなどを行うことが可能です。
楽曲は、フォルダー名/アーティスト名/アルバム名/タイトルから検索が可能です。
楽曲ファイルはUSBメモリーに保存し、本体の専用USB端子へ接続します。
USB端子は最大5.0mまでの延長ができます。
本体をトランク部に取付してもメモリーの交換が手元で行えます。

内部処理の動作サンプルレートは【192KHz/24bit】、DAコンバーター、ADコンバーターには
旭化成エレクトロニクス製プレミアムディバイス
を採用し圧倒的な高音質を達成しています。
入力の音楽データーが192KHz/24bitフォーマットであれば圧縮する事なく
デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能になりました。
周波数特性5〜90KHz、高調波歪率0.0006%以下、SN比115dB以上、
タイムアライメントステップ3.5mm、RCA最大出力電圧4Vのスペックです。
DA/ADコンバーターはモジュール仕様ですので、将来的なアップグレードが可能です。

入力はハイレベル8ch(スピーカー出力)RCA入力8ch切換式、
同軸デジタル入力(192KHz/24bit)、光デジタル入力(192KHz/24bit)を装備しています。
アナログ入力の8chは自由にミックスすることが可能、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
AUX 入力を使用した、ナビ音声、ハンズフリー音声にも対応しています。

調整用のパソコンとの接続は、付属USBケーブル、または、
付属 WiFi モジュールを使用したワイヤレス接続が可能です。

動作可能な電源電圧は10V〜16.0Vと広範囲を実現、アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)


HDSP-Z16V AD-8A プレイヤー仕様
対応ファイルフォーマット
WAV/AIF/AIFF/FLAC/ALAC/MP3
対応サンプリングレート
最大192kHz/24bit
対応USBメモリー
USB2.0 フォーマット:FAT32 最大容量:2T(推奨:128GBまで)※パーティション無し
リモコン表示項目
フォルダ名(音楽ファイルが入ったフォルダのみ表示)※階層表示不可

曲名(ファイル名)/アーティスト名/アルバム名 ※タグ情報対応ファイルのみ可能
注1)全てのUSBメモリーの動作、および全ての音楽ファイルの再生を保証するものではございません。
注2)本機使用時においてUSBメモリー内のデータが消失等した場合、その補償について責任を負いかねます。

HDSP-Z16V AD-8A 本体仕様
RCA入力
8ch入力
ハイレベル入力
8chスピーカー入力
入力感度
RCA 1V〜5V ハイレベル 4V〜20.0V
オートパワーオン機能
対応 ON/OFF 選択可能(ハイレベル入力時) 適合H/Uの判定方法
同軸デジタル入力
COAX×1系統 (SPDIF:12-192KHz/24bit)
光デジタル入力
角形TOS×1系統 (SPDIF:12-192KHz/24bit)
RCA出力端子
8ch OUT PUT
RCA出力電圧
最大4V
RCA出力インピーダンス
100Ω
周波数特性(+0/-1dB)
5〜90KHz
高調波歪率
0.0006%(デジタル入力時)、0.0008%(アナログ入力時)
クロストーク
110 dB (300Hz〜900Hz)
DSP
32bit オーディオシグナルプロセッサー×2基、クロック周波数:456MHz
動作サンプリングレート
192KHz / 24bit
A/Dコンバーター
高音質 32bit Asahi Kasei 社製 Premium ADC AK5558
D/Aコンバーター
高音質 32bit Asahi Kasei 社製 Premium DAC AK4458
SN比
115dB以上(デジタル入力時)109dB以上(アナログ入力時)
出力レベル
0dB〜-100dB
ボリュームステップ(Aカーブ)
OFF/-55/-50/-46/-42/-38/-34/-32/-30/-28/-26/-24/-22/-20/〜1dBステップ〜0dB
外部入力
i2S(Z.COM)入力増設モジュール用スロット×3
USB端子
USB-A端子(プレーヤー音源用)/USB-B端子(調整PC接続用)
ナビ、ハンズフリー音声
割り込み再生可能(調整用アプリケーションで設定)
WiFi ドングル
PC調整時用WiFiドングル(IEEE802.11b/g/n)(ケーブル1m)
動作電源電圧
10V〜16.0V(6Vまでの短時間電源電圧低下に対応)
消費電流
750mA(DC14.4V)
リモート出力電流
200mA(最大)4台以上のパワーアンプを駆動するにはリレーが必要
内蔵ヒューズ
MINI 1A(2Aヒューズ使用可能)
本体サイズW×H×D
217×57×164(mm)
コントローラーサイズW×H×D
111×49×16(mm)
本体重量
1.8Kg
付属品
USBケーブル、WiFiドングル&接続ケーブル、4ピンハイレベルケーブル×4個

HDSP-Z16V AD-8A セットアップスペック
ハイパス周波数
20〜20KHz(1Hzステップ)
ローパス周波数
20〜20KHz(1Hzステップ)
肩特性:スロープ
Linkwitz Riley:12/24/48(dB/oct)

Butterworth:6/12/18/24/30/36/42/48(dB/oct)

Bessel:6/12/18/24/30/36/42/48(dB/oct)

Chebychev:6/12/18/24/30/36/42/48(dB/oct)
イコライザー(ch独立)
パラメトリック15バンド(中心周波数1Hzステップ)
イコライザレベル調整幅
レベル:-15.0〜+6.0dB(0.1dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜3435.7cm(0.344cm≒0.01msステップ)
位相調整
0度、または 180度
オールパスフィルター
周波数:20Hz〜20kHz(1Hzステップ)

位相調整:-360°〜0°(1°ステップ)
VSEQ(入力イコライザー)
中心周波数:50Hz〜4kHz(1Hzステップ)

レベル:-12〜+12dB(0.1dBステップ)

Q:0.5〜6.0(0.1ステップ)
調整データープリセット
16メモリー(コントローラーで切換可能)
調整用ソフトウェア
ZAPCO DCPv.2.9.2 ※ウェブよりフリーダウンロード可能
ソフトウェア対応OS
Microsoft Windows(R)7〜10(32/64bit両対応)


コントローラー
フォルダや楽曲の選択、再生、停止、曲送りなどを行うことが可能です。
楽曲は、フォルダー名/アーティスト名/アルバム名/タイトルから検索が可能です。
液晶表示部には、ファイルのサンプリング周波数/ファイルの種類/再生時間/タイトル名
アーチスト名/ボリューム/システム電源電圧などが表示されます。
日本語は、常用漢字、ひらがな、カタカナ(※1)の表示ができます。
アルバムアート(ジャケット画像)は表示しません。

※1:JIS規格専用の特殊文字(※%$#!?・など)は対応していません。


入力側サイドパネル
RCA またはハイレベル8ch入力、同軸デジタル入力、光デジタル入力、外部入力i2S×3
USBメモリー端子(楽曲ファイル用)、WiFiモジュール端子
USB B 端子(調整用PC接続用)、コントローラー端子


出力/電源側サイドパネル
RCA 8ch 出力端子、電源リモート6ピン端子、ヒューズ(MINI 1A)


上部パネル
RCA/ハイレベル切換スイッチ、入力感度調整VR、クリッピングLED

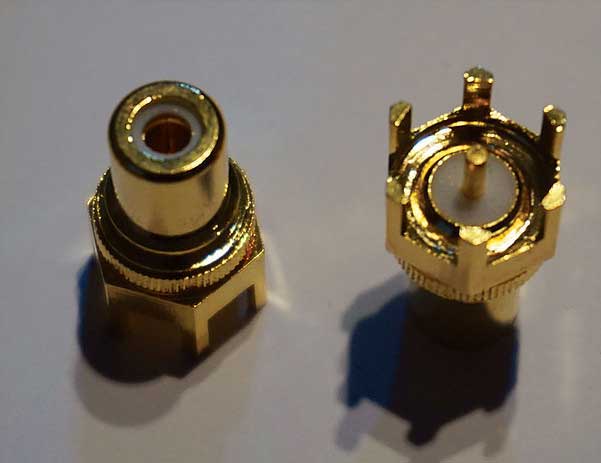

高剛生の高級RCA端子
基板へダイレクトにハンダ付けされている信頼性の高いRCA端子、パテント取得済

WiFi ドングル
調整用PCの無線通信に使用します。

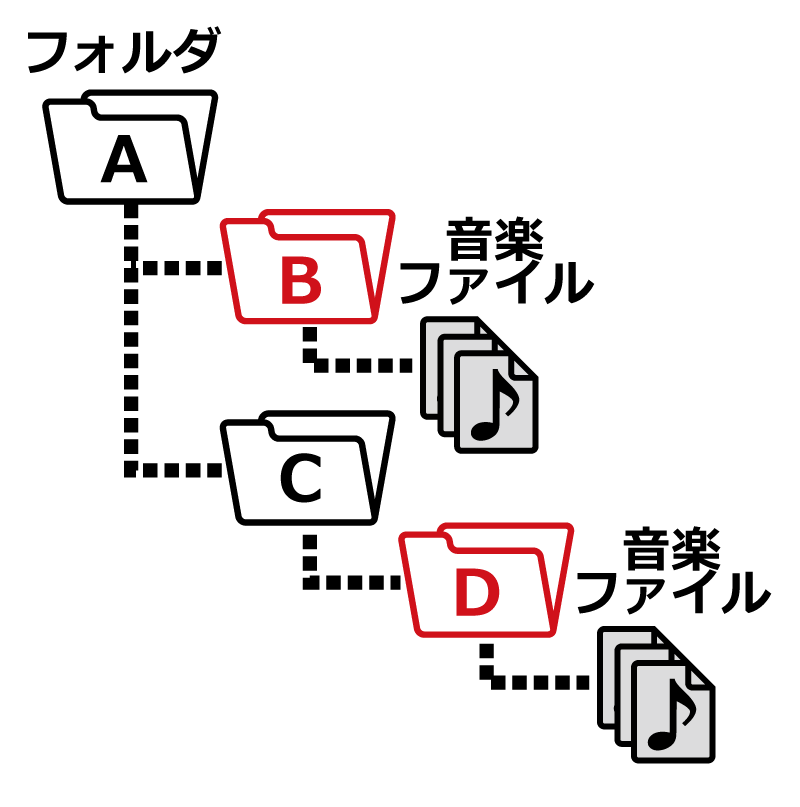

表示フォルダーの条件
フォルダーB/フォルダーDのように
音楽ファイルの入ったフィルダーだけ認識してコントローラーに表示します。

音楽ファイルのタグ情報、アルバムアート

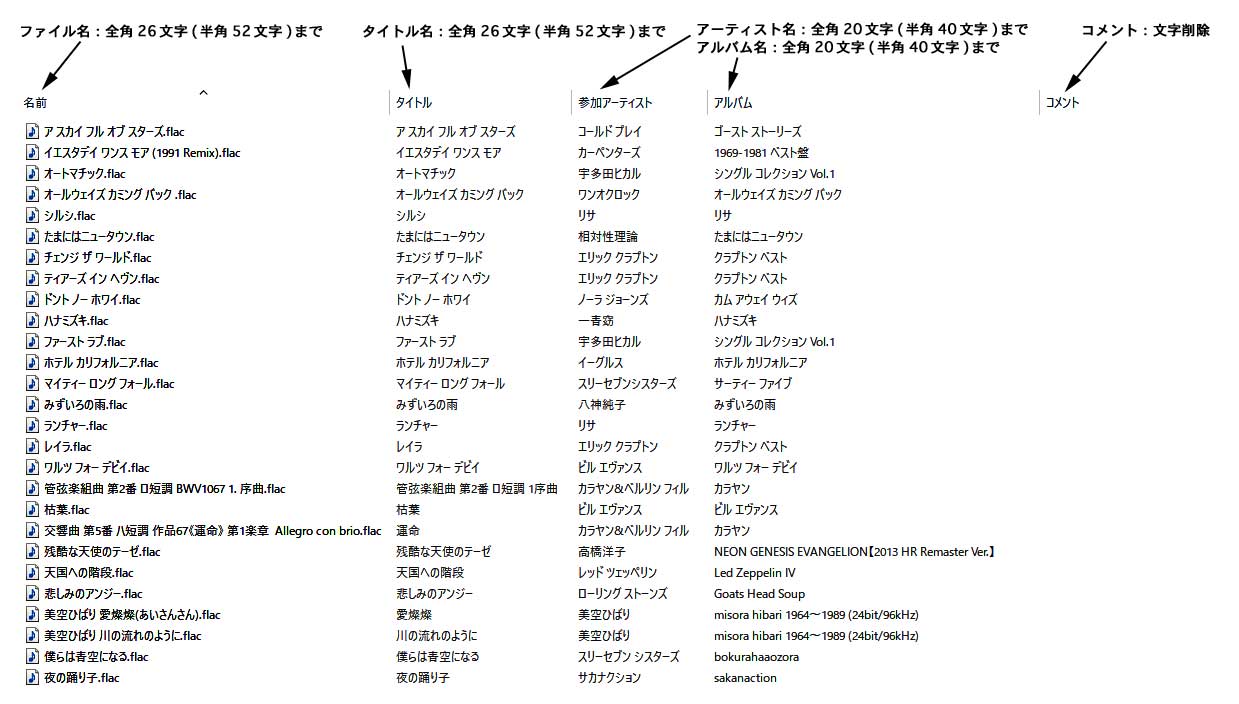

音楽ファイルにはファイル名以外にも曲名/アーティスト名/アルバム名/その他/等のタグ情報や
アルバムアート(ジャケット画像)が埋め込まれてます。

フォルダー/タグ情報の条件
内蔵の HD PLAYERでは次の条件のタグ情報を持つ音楽ファイルの再生に対応しています。
お持ちのファイルが条件満たさない場合は、タグ編集ソフトウエア等を使用し、タグ情報を修正してください。

WAVファイルは、ファイル名(全角半角)、アーティスト名(半角)のみ使用可能、
その他の項目は全部削除してください。

フォルダー名
全角26文字(半角52文字)まで ※
ファイル名
全角26文字(半角52文字)まで ※
タイトル名
全角26文字(半角52文字)まで ※
アーチスト名
全角20文字(半角40文字)まで ※
アルバム名
全角20文字(半角40文字)まで ※
コメント
コメント内容の文字は全部削除

※ 全角は、常用漢字、ひらがな、カタカナが使用できます。
JIS規格専用の特殊文字(※%$#!?・など)は対応していません。


タグ情報を修正した例
画像をクリックすると拡大します。


アルバムアートの条件
内蔵の HD PLAYERは、埋め込まれてアルバムアート(ジャケット画像)の大きさに制限があります。
アルバムアートの画像データーが大きい場合、タグ編集ソフトウエア等を使用し小さく修正するか、
アルバムアートを削除してください。
アルバムアートは、ファイル毎に埋め込まれています。
アルバムアートが上限を越えますと、再生できない場合はあります。

アルバムアート
1400ピクセル×1400ピクセル 2MB 以下


注1)全てのUSBメモリーの動作、および全ての音楽ファイルの再生を保証するものではございません。
注2)本機使用時においてUSBメモリー内のデータが消失等した場合、その補償について責任を負いかねます。

Digital Control Program(DCP)

Digital Control Program(DCP) は調整用のアプリケーションです。
メイン、入出力ルーティーン、ディバイダー、イコライザー、タイムアライメントなど
専用の画面が表示され調整を容易にしてます。

Digital Control Program(DCP) はデモモードで動作しますので、
本体が無くても実際の調整の操作を確認する事ができます。

Digital Control Program(DCP) のダウンロードは左上のボタンから行えます。

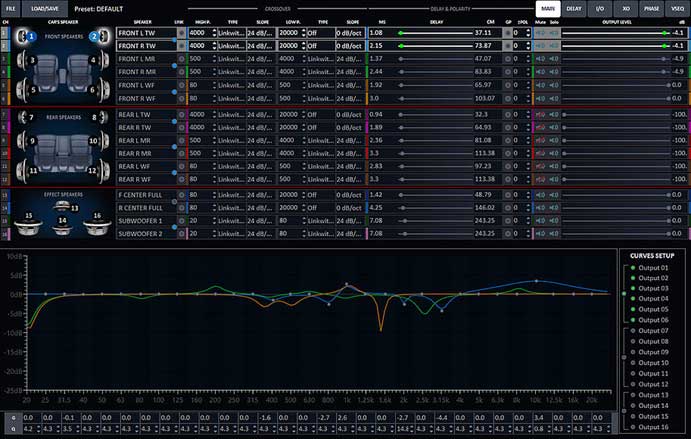

メイン画面

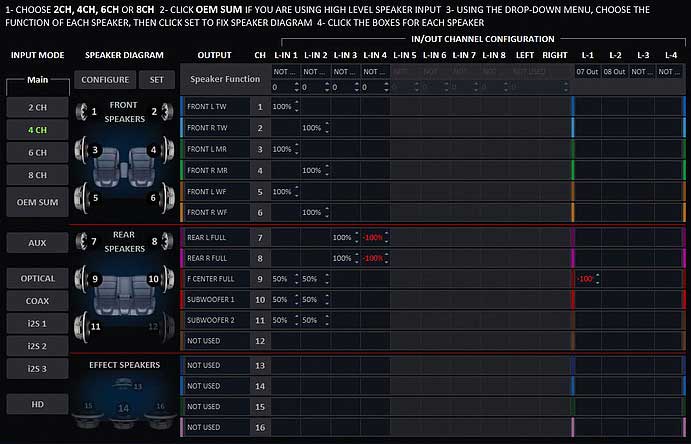

入力ルーティーン画面

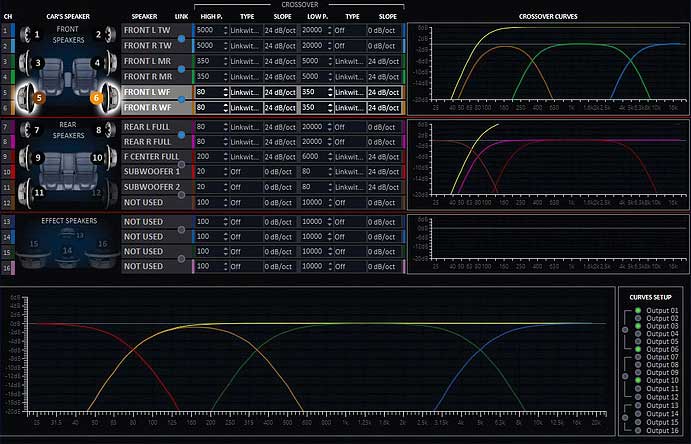

ディバイダー画面

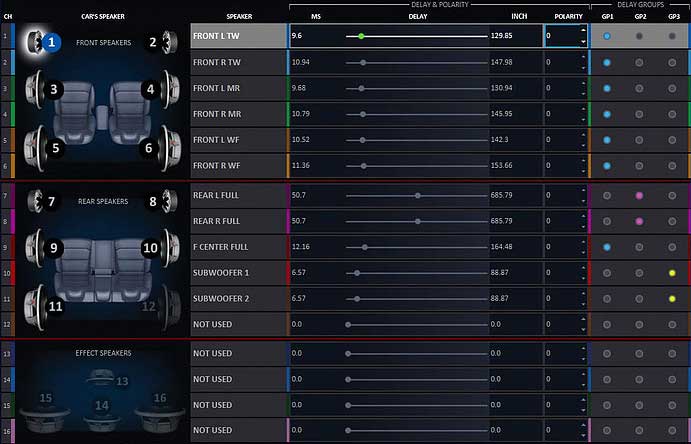

タイムアライメント画面
