ESB AUDIO ITALY
4000 SERIES
4000シリーズは ESB AUDIO のミッドグレードモデル、ペーパーコーン振動板で構成されてます。
モデルラインナップ
4.28
28mm ツィーター |
4.75
75mm ミッドレンジ |
4.100
100mmミッドレンジ |
4.165
165mmミッドバス |
4.6C
165mm 同軸ユニット |
4.165 GRILLE
165mm用グリル |
4.6K2CX
2WAYパッシブネットワーク |
4.6K3CX
3WAYパッシブネットワーク |
4.28 28mmソフトドームツィーター 希望小売価格 33,000円（税抜価格 30,000円）

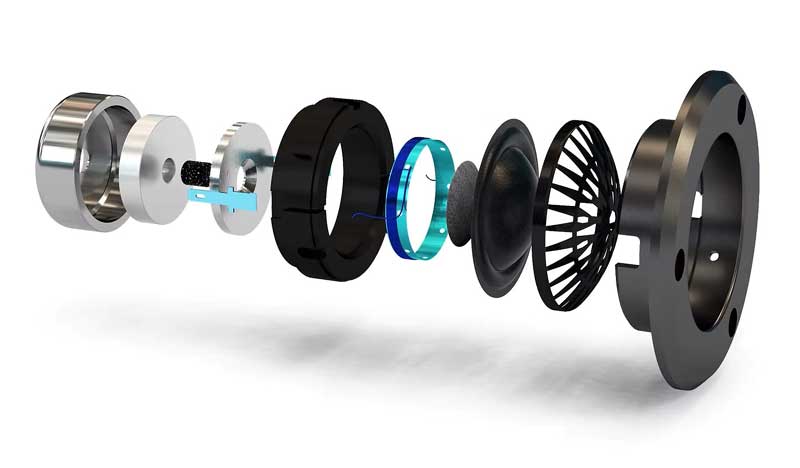

4.28 28mmソフトドームツィーター
ポリマーラミネート（Sonatex™）を施したシルクドーム振動板を採用。
重量と剛性、自己減衰という高次元でのバランスを実現しています。
高品質N-52ネオジウムマグネットを採用。
効率を飛躍的に向上し、高出力でありながら制御された音楽再生を実現します。
大口径の銅被覆アルミ製ベントボイスコイルは、非常に高い出力に対応し、
極めてリアルでダイナミクスの高い音楽を再生します。また優れた放熱性と放熱性を備えています。
CNC加工された超低炭素合金鋼製ポールプレート。この製造工程により、平坦性が確保され、
重要な磁束を損なうことなく、マグネットの真上に完全に面一に収まります。

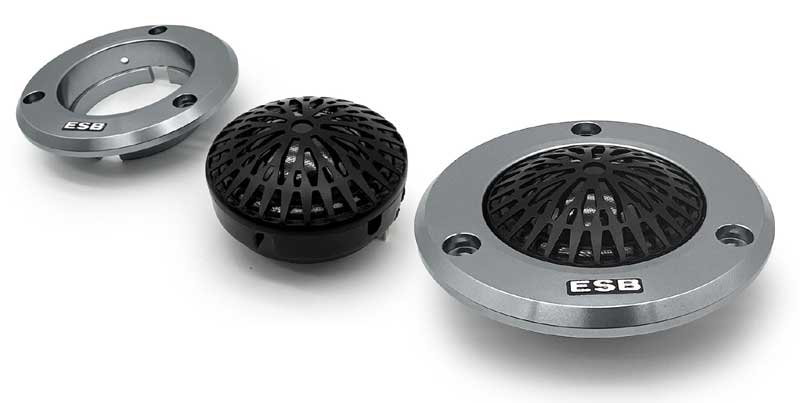

CNC加工アルミ製埋込マウント、樹脂製埋込マウント、アダプターマウント、据置マウントが付属しています。

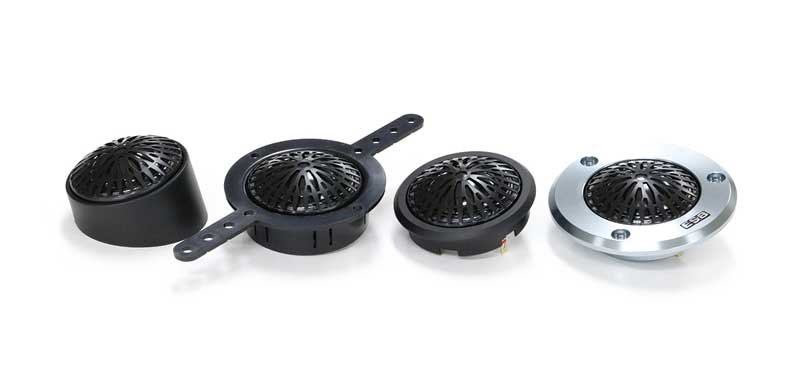

据置マウント、純正位置埋込マウント、小型埋込マウント、アルミ埋込マウント
4.28 主な仕様
| ユニット |
28mmシルクドーム |
| 周波数特性 |
1.5KHz〜22KHz |
| 能率 |
90.5dB |
| インピーダンス |
4Ω |
| 最大入力 |
200W |
| 推奨クロスオーバー周波数 |
2.4KHz以上 カットオフスロープ 12db/oct時 |
| 最低共振周波数 |
990Hz |
| マグネット |
N52ネオジウム |
| バッフル開口寸法 |
47mm（アルミマウント）/ 48mm（樹脂マウント） |
| フレーム外径寸法 |
70mm（アルミマウント）/ 53mm（樹脂マウント） |
| 埋込寸法 |
11.5mm（アルミマウント・樹脂マウント共通） |
| 接続端子 |
プラス端子：110ファストン、マイナス端子：110ファストン |
| 重量 |
120 g / 1 pc（アルミマウント付き） |
4.28 データーシート
4.75 75mmペーパーコーンミッドレンジ 希望小売価格 66,000円（税抜価格 60,000円）

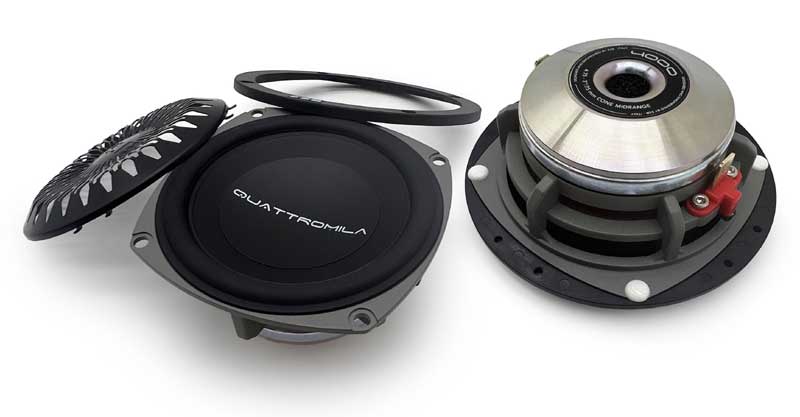

4.75 ペーパーコーンミッドレンジ
長繊維パルプ素材に特殊処理を施したペーパーコーン振動板を採用。軽量性、剛性、
内部減衰の高度な組み合わせを実現しています。
大口径銅被覆アルミ製ベンテッドボイスコイルは、高い出力に対応し、極めてリアルでダイナミックな音楽を再生します。
また優れた放熱性と放熱性を備えています。
高品質（N-52）の高エネルギーネオジウム磁石は、減磁に対する耐性が高く、
一般的な磁石と比較して、同じ質量で25%以上の強度向上を実現しています。
超低炭素合金鋼ポールピースは、磁石解析ソフトウェア（FEM）を用いてCNC加工され、
一体型冷間鍛造による高精度を実現。ボイスコイルの直前に磁力が集中し、必要な場所に磁力を集中させます。
アルミダイキャスト製フレームを採用。この設計構造は、音質に影響を与えることなく、
優れた剛性と最小限の気流抵抗を実現します。
エッジは、紫外線耐性があり温度変化にも影響を受けにくいニトリルゴム製で、優れた音響特性を長期間維持します。
また特殊なエッジデザインにより、前後方向へのスムーズな動きを実現しています。
専用のステンレススチール製グリル＆リングが付属しています。
4.75 主な仕様
| ユニット |
75mmペーパーコーン |
| 周波数特性 |
140Hz〜12KHz |
| 能率 |
87.6dB |
| インピーダンス |
4Ω |
| 最大入力 |
200W |
| 推奨クロスオーバー周波数 |
900Hz以上 カットオフスロープ12db/oct時 |
| 最低共振周波数 |
78.5Hz |
| マグネット |
N52ネオジウム |
| バッフル開口寸法 |
77mm |
| フレーム外径寸法 |
83mm / 97.5mm（グリル使用時） |
| 埋込寸法 |
37mm |
| 接続端子 |
プラス端子：250ファストン、マイナス端子：250ファストン |
| 重量 |
990 g / 1 pc |
4.75 データーシート
4.100 100mmペーパーコーンミッドレンジ 希望小売価格 66,000円（税抜価格 60,000円）

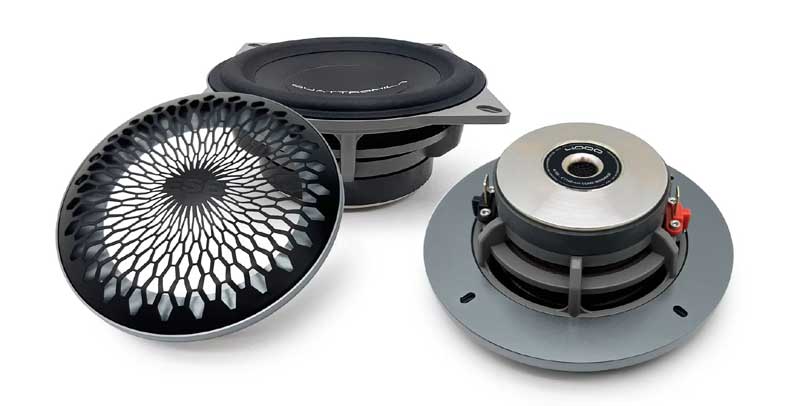

4.100 ペーパーコーンミッドレンジ
長繊維パルプ素材に特殊処理を施したペーパーコーン振動板を採用。軽量性、剛性、
内部減衰の高度な組み合わせを実現しています。
大口径銅被覆アルミ製ベンテッドボイスコイルは、高い出力に対応し、極めてリアルでダイナミックな音楽を再生します。
また優れた放熱性と放熱性を備えています。
Y35フェライトマグネットによる磁気回路は、FEAシミュレーションを用いて最適化され、
振動板が振幅する両方向において対称的な磁束を確保しています。
さらに磁気回路の金属部品は、磁束の直線性を最大限に高め、磁気損失を最小限に抑えるために、
精製された固体材料からCNC加工されています。これにより高出力時の歪みを低減します。
アルミダイキャスト製フレームを採用。この設計構造は、音質に影響を与えることなく、
優れた剛性と最小限の気流抵抗を実現します。
エッジは、紫外線耐性があり温度変化にも影響を受けにくいニトリルゴム製で、優れた音響特性を長期間維持します。
また特殊なエッジデザインにより、前後方向へのスムーズな動きを実現しています。
専用のステンレススチール製グリル＆リングが付属しています。
4.100 主な仕様
| ユニット |
100mmペーパーコーン |
| 周波数特性 |
120Hz〜10KHz |
| 能率 |
86.2dB |
| インピーダンス |
4Ω |
| 最大入力 |
200W |
| 推奨クロスオーバー周波数 |
210Hz以上 カットオフスロープ12db/oct時 |
| 最低共振周波数 |
77Hz |
| マグネット |
Y35フェライト |
| バッフル開口寸法 |
93mm |
| フレーム外径寸法 |
100mm / 133mm（グリル使用時） |
| 埋込寸法 |
38mm |
| 接続端子 |
プラス端子：250ファストン、マイナス端子：250ファストン |
| 重量 |
1.1 Kg / 1 pc |
4.100 データーシート
4.165 16cmミッドバス 希望小売価格 66,000円（税抜価格 60,000円）

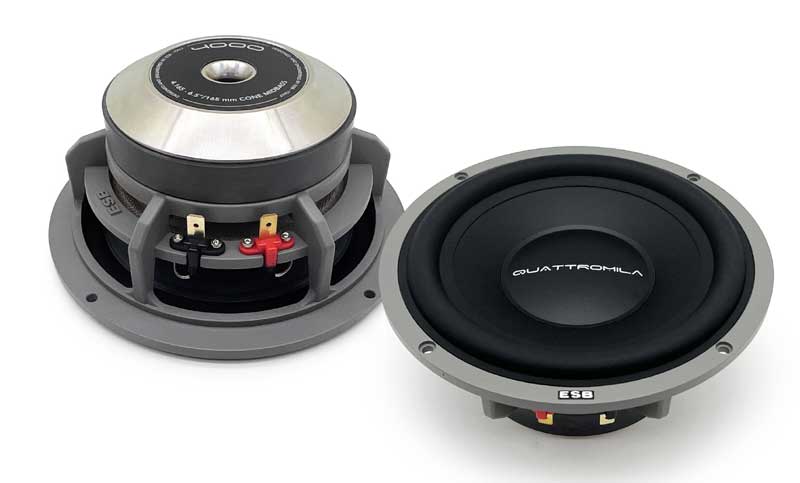

4.165 16cmミッドバス
長繊維パルプ素材に特殊処理を施したペーパーコーン振動板を採用。軽量性、剛性、
内部減衰の高度な組み合わせを実現しています。
大口径銅被覆アルミ製ベンテッドボイスコイルは、高い出力に対応し、
極めてリアルでダイナミックな音楽を再生します。また優れた放熱性と放熱性を備えています。
Y35フェライトマグネットによる磁気回路は、FEAシミュレーションを用いて最適化され、
振動板が振幅する両方向において対称的な磁束を確保しています。
さらに磁気回路の金属部品は、磁束の直線性を最大限に高め、磁気損失を最小限に抑えるために、
精製された固体材料からCNC加工されています。これにより高出力時の歪みを低減します。
超低炭素合金鋼ポールピースは、磁石解析ソフトウェア（FEM）を用いてCNC加工され、
一体型冷間鍛造による高精度を実現。ボイスコイルの直前に磁力が集中し、必要な場所に磁力を集中させます。
アルミダイキャスト製フレームを採用。この設計構造は、音質に影響を与えることなく、
優れた剛性と最小限の気流抵抗を実現します。
エッジは、紫外線耐性があり温度変化にも影響を受けにくいニトリルゴム製で、優れた音響特性を長期間維持します。
また特殊なエッジデザインにより、前後方向へのスムーズな動きを実現しています。
別売ステンレススチール製グリル＆アルミ製リング4.165 GRILLEが使用可能です。
4.165 主な仕様
| ユニット |
165mmペーパーコーン |
| 周波数特性 |
50Hz〜6.0KHz |
| 能率 |
89.5dB |
| インピーダンス |
4Ω |
| 最大入力 |
300W |
| 最低共振周波数 |
57.3Hz |
| マグネット |
Y35フェライト |
| バッフル開口寸法 |
143mm |
| フレーム外径寸法 |
165mm / 170mm（グリル使用時） |
| 埋込寸法 |
67mm |
| 接続端子 |
プラス端子：250ファストン、マイナス端子：250ファストン |
| 重量 |
1.45 Kg / 1 pc |
4.165 データーシート
4.6C 16cm同軸ユニット 希望小売価格 82,500円（税抜価格 75,000円）

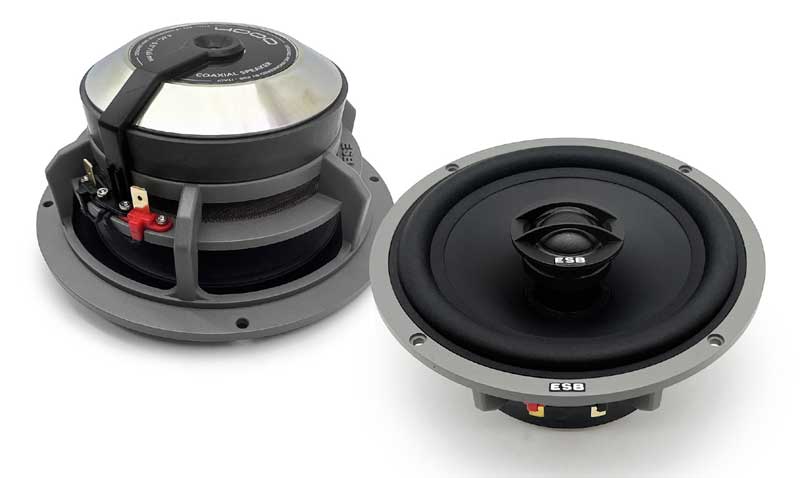

4.6C 16cm同軸ユニット
ツイーターには滑らかなサウンドを実現する高弾性25mmシルクドームを採用し、
外側のサスペンションは高損失ダンピング材で覆われているため、エッジの振動と共振を排除しています。
ツィーター用の線間ハイパスフィルターが別途付属しています。
ウーファー部には長繊維パルプ素材に特殊処理を施したペーパーコーン振動板を採用。
軽量性、剛性、内部減衰の高度な組み合わせを実現しています。
大口径銅被覆アルミ製ベンテッドボイスコイルは、高い出力に対応し、
極めてリアルでダイナミックな音楽を再生します。また優れた放熱性と放熱性を備えています。
Y35フェライトマグネットによる磁気回路は、FEAシミュレーションを用いて最適化され、
振動板が振幅する両方向において対称的な磁束を確保しています。
さらに磁気回路の金属部品は、磁束の直線性を最大限に高め、磁気損失を最小限に抑えるために、
精製された固体材料からCNC加工されています。これにより高出力時の歪みを低減します。
超低炭素合金鋼ポールピースは、磁石解析ソフトウェア（FEM）を用いてCNC加工され、
一体型冷間鍛造による高精度を実現。ボイスコイルの直前に磁力が集中し、必要な場所に磁力を集中させます。
アルミダイキャスト製フレームを採用。この設計構造は、音質に影響を与えることなく、
優れた剛性と最小限の気流抵抗を実現します。
エッジは、紫外線耐性があり温度変化にも影響を受けにくいニトリルゴム製で、優れた音響特性を長期間維持します。
また特殊なエッジデザインにより、前後方向へのスムーズな動きを実現しています。
別売ステンレススチール製グリル＆アルミ製リング4.165 GRILLEが使用可能です。
ツィーター用線間ハイパスフィルター付属。
4.6C 主な仕様
| ユニット |
25mmシルクドーム（ツィーター部） |
| 165mmペーパーコーン（ウーファー部） |
|
| 周波数特性 |
55Hz〜22KHz |
| 能率 |
89dB |
| インピーダンス |
4Ω |
| 最大入力 |
200W |
| 最低共振周波数 |
1.3KHz（ツィーター部）57.3Hz（ウーファー部） |
| マグネット |
Y35フェライト（ウーファー部） |
| バッフル開口寸法 |
143mm |
| フレーム外径寸法 |
165mm / 170mm（グリル使用時） |
| 埋込寸法 |
70mm |
| 接続端子 |
（ツィーター部 / ウーファー部共通）（ツィーター部 / ウーファー部 共通） |
| 重量 |
1.50 Kg / 1 pc |
4.6C データーシート
4.165 GRILLE 16cmユニット用グリル 希望小売価格 22,000円（税抜価格 20,000円）

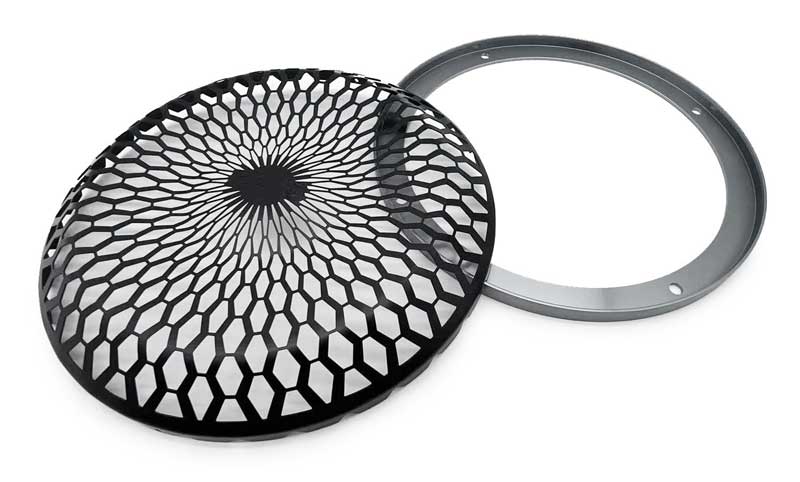

4.165 / 4.6C に適合するオプションのメッシュグリル

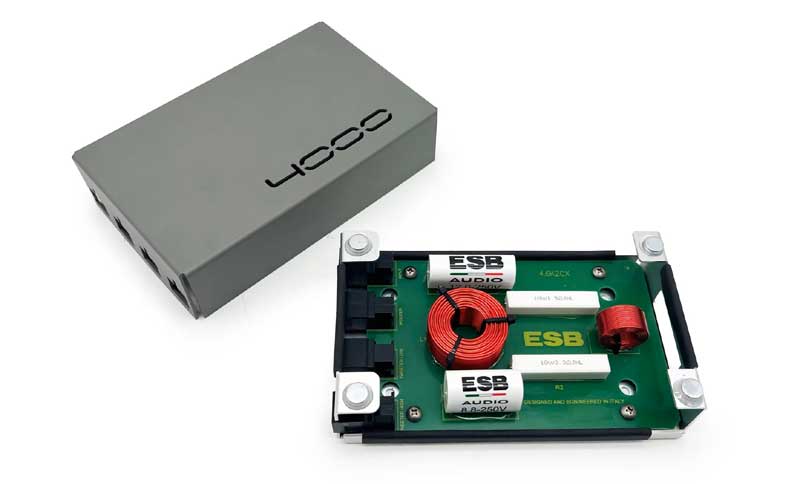

4.6K2CX 2WAYパッシブネットワーク 希望小売価格 44,000円（税抜価格 40,000円）
4.6K2CX 2WAYパッシブネットワーク
4000シリーズに最適化された2wayパッシブネットワーク 4.6K2CX は、中高域の透明感を重
視し、高品質カスタムコンデンサーおよび純銅99.9%の空芯コイルを採用しています。
ツィーターのレベル調整は 0dB/-3dB から選択可能です。
4.6K2CX 主な仕様
| クロスオーバー周波数 |
2.5KHz |
| ツィータースロープ |
ハイパス12dB/oct |
| ミッドバススロープ |
ローパス12dB/oct |
| インピーダンス |
4Ω |
| ツィーターアッテネーター |
0dB/-3dB |
| 外形寸法 |
W175×H42×D110(mm) |
4.6K2CX データーシート

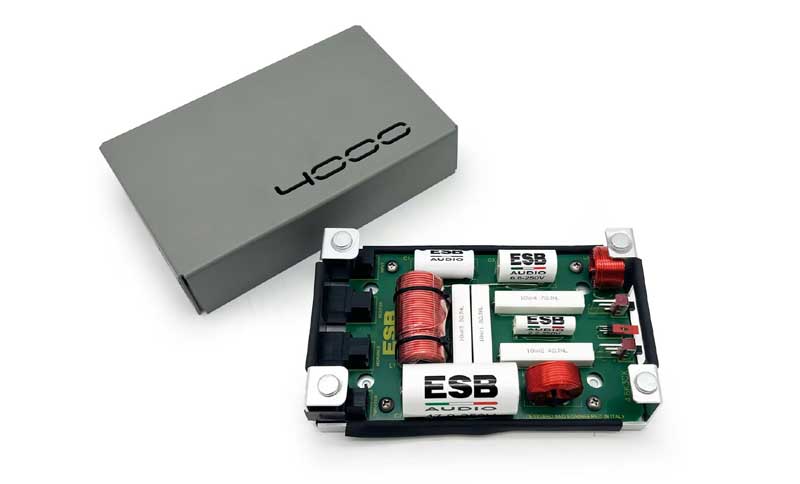

4.6K3CX 3WAYパッシブネットワーク 希望小売価格 60,500円（税抜価格 55,000円）
4.6K3CX 3WAYパッシブネットワーク
4000シリーズに最適化された3wayパッシブネットワーク 4.6K3CX は、中高域の透明感を重
視し、高品質カスタムコンデンサーおよび純銅99.9%の空芯コイルを採用しています。
ツィーターのレベル調整は 0dB/-3dB、
ミッドレンジのレベル調整は 0dB/-3dB から選択可能です。
4.6K3CX 主な仕様
| クロスオーバー周波数 |
400Hz / 3.3KHz |
| ツィータースロープ |
ハイパス12dB/oct |
| ミッドレンジスロープ |
ハイパス6dB/oct、ローパス6dB/oct |
| ミッドバススロープ |
ローパス12dB/oct |
| インピーダンス |
4Ω |
| ツィーターアッテネーター |
0dB/-3dB |
| ミッドレンジアッテネーター |
0dB/-3dB |
| 外形寸法 |
W175×H42×D110(mm) |
4.6K3CX データーシート
