ESB AUDIO ITALY

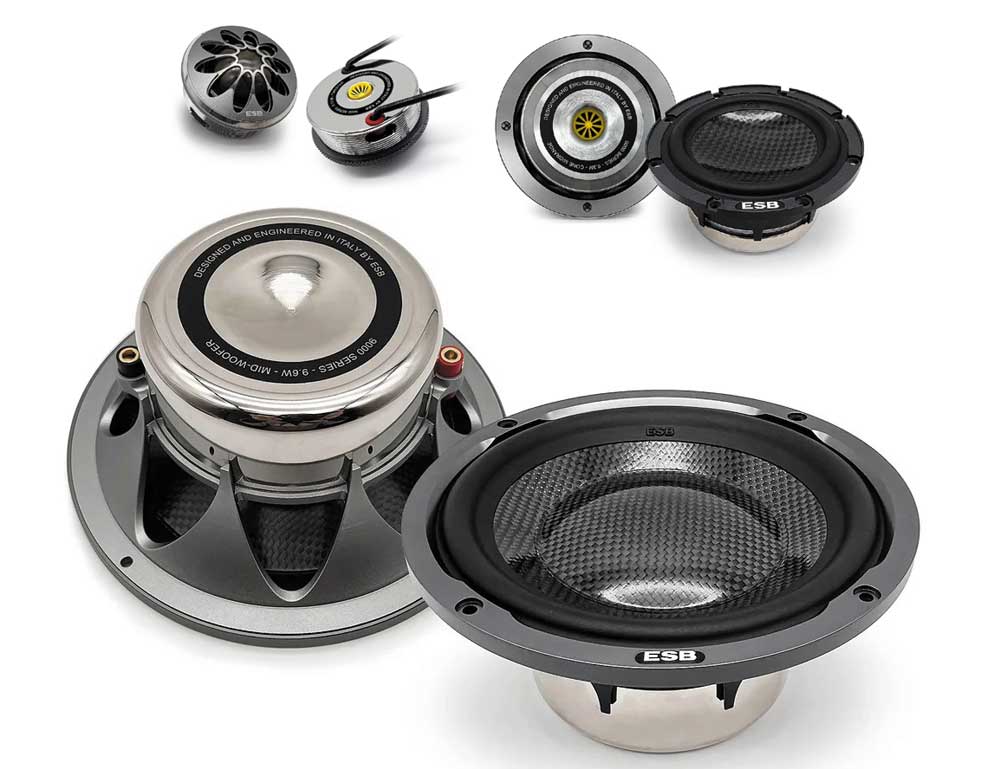

9000 SERIES
9000シリーズは ESB AUDIO のHIGHグレードモデル
モデルラインナップ
9.1T-25
25mm ツィーター |
9.1T-28
28mm ツィーター |
9.3M
75mm ミッドレンジ |
9.4M
100mm ミッドレンジ |
9.6W
165mmミッドウーファー |

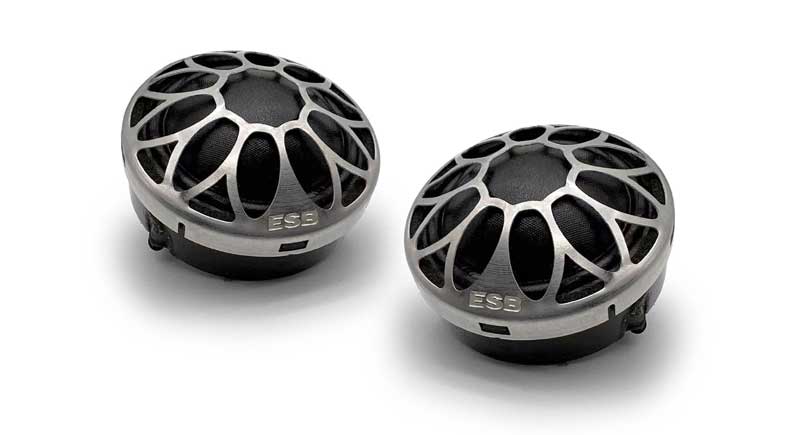

9.1T-25 25mmソフトドームツィーター 希望小売価格 220,000円（税抜価格 200,000円）
9.1T-25 25mmシルクドームツィーター
新開発の25mmシルクドーム振動板を採用。
樹脂を含浸させたシルク素材の振動板はエッジ部と一体成形され、
軽量化を実現。非常に高い周波数まで再生可能です。
全帯域に渡り、解像度の高い透明感のある高域再生を実現しています。
磁気回路は銅クラッド巻き線による25mm軽量ボイスコイルおよび
N52Hハイグレードネオジウムマグネットを採用。
またポールカップの底部には12個の通気穴があり、
振動板の動きによって生じる空気の背圧を排除します。
これにより繊細なシルクドームの変形によって必然的に発生する歪みを
大幅に軽減し、不要な共振を抑制しています。
埋込マウントをはじめとした8種類のマウントパーツが同梱されていますので、
純正ツィーター位置へのインストールも可能です。

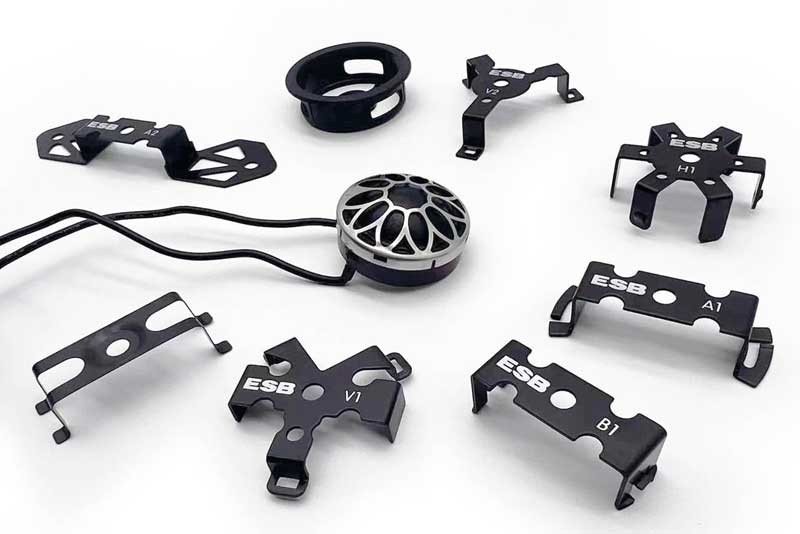

8種類のマウントパーツ
9.1T-25 主な仕様
| ユニット |
25mmシルクドーム |
| 周波数特性 |
1.6KHz〜25KHz |
| 能率 |
88.5dB |
| インピーダンス |
4Ω |
| 最大入力 |
200W |
| 推奨クロスオーバー周波数 |
2.2KHz以上 カットオフスロープ 12db/oct時 |
| 最低共振周波数 |
1.25KHz |
| マグネット |
ネオジウム |
| バッフル開口寸法 |
41mm |
| フレーム外径寸法 |
47mm |
| 埋込寸法 |
14mm |
| 重量 |
85 g / 1 pc |
9.1T-25 データーシート
9.1T-28 28mmソフトドームツィーター 希望小売価格 440,000円（税抜価格 400,000円）
9.1T-28 28mmシルクドームツィーター
純日本産シルク素材を使用した新開発の28mmシルクドーム振動板を採用。
TCAシステムにより振動板の背圧を効果的に制御して歪みやノイズの発生を大幅に低減します。
またFCAシステムは振動板による空気の流れを制御する特別な構造で、
不要な振動を起こすことなく、エネルギー放出が迅速に行われるようになります。
これにより入力信号に正確かつ忠実な応答を実現しています。
磁気回路は銅クラッド巻き線による28mm超軽量ボイスコイル、
およびN52Hハイグレードネオジウムマグネットを採用。
またフェイスプレートは音響レンズとしても機能します。
その形状はカーオーディオ環境において望ましくない側方屈折を大幅に減少させます。

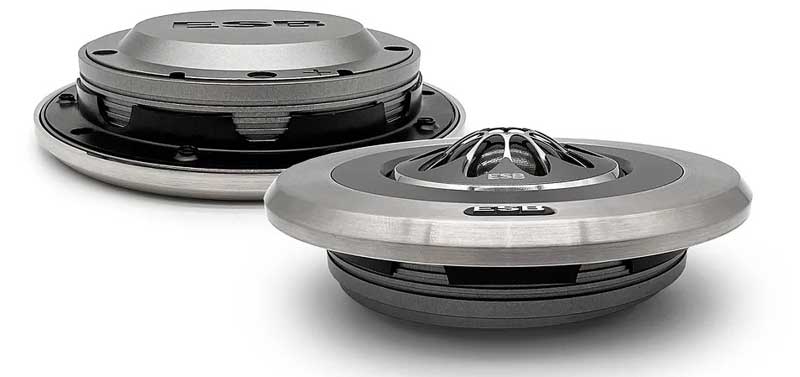

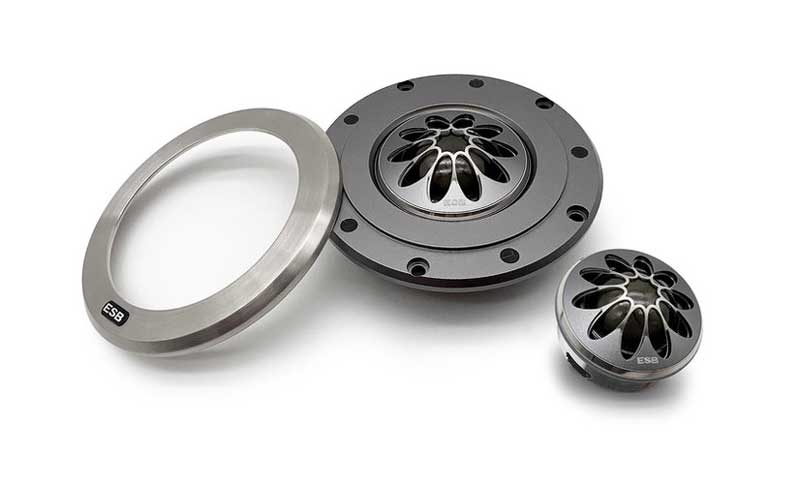

さらに音響特性を向上させるための大口径ステンレス製リングおよび
アルミ製マウントケースが付属し、確実なインストールが可能です。
ツィーター本体をアルミ製マウントのフロントパネルへ落とし込み
リア側よりツィーター付属のリングネジで固定します。
次に、アルミ製マウントの裏蓋をネジ留めします。
ケーブルは引出穴より簡単に引き出せます。
9.1T-28 主な仕様
| ユニット |
28mmシルクドーム |
| 周波数特性 |
1.4KHz〜25KHz |
| 能率 |
91.5dB |
| インピーダンス |
4Ω |
| 最大入力 |
220W |
| 推奨クロスオーバー周波数 |
1.8KHz以上 カットオフスロープ 12db/oct時 |
| 最低共振周波数 |
900Hz |
| マグネット |
ネオジウム |
| バッフル開口寸法 |
45mm（本体）75mm（リング） |
| フレーム外径寸法 |
49mm（本体）95mm（リング） |
| 埋込寸法 |
15mm（本体）16mm（リング） |
| 重量 |
185 g / 1 pc（本体） |
9.1T-28 データーシート
9.3M 75mmカーボンコーンミッドレンジ 希望小売価格 220,000円（税抜価格 200,000円）

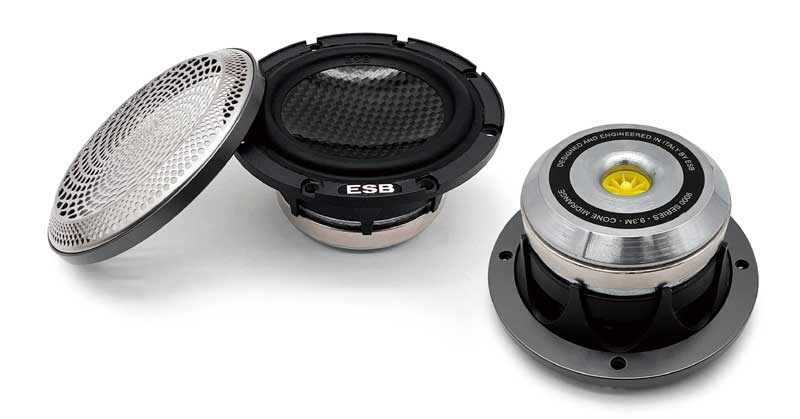

9.3M 75mmカーボンコーンミッドレンジ
新開発75mmカーボンコーン振動板を採用。
この振動板素材は、真空およびオートクレーブで成型された高弾性カーボンで作られています。
この技術は、高コストゆえスピーカー用ではあまり使用されることはありませんが、
自然な再生と過渡時の高いダイナミクスの点で多大なメリットをもたらしています。
ハイエンド7.5cmユニットならではの周波数応答を実現しています。
磁束解析ソフトウェアを使用して設計されたポールピースは、歪みを低減し、
ダイナミクスを向上させます。磁気回路には大型ネオジウムマグネットを採用。
また幅広で軽量なNomexボイスコイルにより広再生帯域を実現しています。
フルレンジで使用できると思わせるほど高域が素直に伸びています
粉体塗装されたアルミダイキャスト製のバスケットを採用。
背圧の通過抵抗が非常に低く、その独自の形状により振動と共振が大幅に軽減されています。
CNC加工されたアルミ製グリルおよびリングが付属しています。
9.3M 主な仕様
| ユニット |
75mmカーボンコーン |
| 周波数特性 |
130Hz〜20KHz |
| 能率 |
88.5dB |
| インピーダンス |
4Ω |
| 最大入力 |
240W |
| 推奨クロスオーバー周波数 |
140Hz以上 カットオフスロープ12db/oct時 |
| 最低共振周波数 |
135Hz |
| マグネット |
ネオジウム |
| バッフル開口寸法 |
68mm |
| フレーム外径寸法 |
81mm（本体）84mm（リング） |
| 埋込寸法 |
3834mm |
| 重量 |
350 g / 1 pc |
9.3M データーシート
9.4M 100mmカーボンコーンミッドレンジ 希望小売価格 330,000円（税抜価格 300,000円）

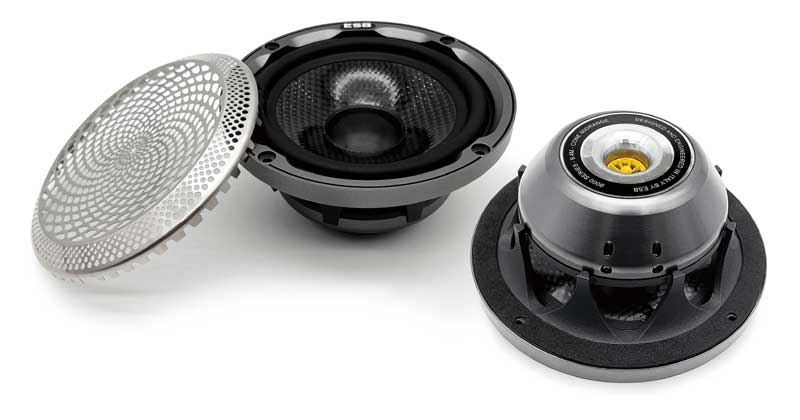

9.4M 100mmカーボンコーンミッドレンジ
新開発100mmカーボンコーン振動板を採用。
この振動板素材は、真空およびオートクレーブで成型された高弾性カーボンで作られています。
ハイエンド10cmユニットならではの周波数応答を実現しています。
磁束解析ソフトウェアを使用して設計されたポールピース、磁気回路には大型ネオジウムマグネットを採用。
また幅広で軽量なNomexボイスコイルにより広再生帯域を実現しています。
粉体塗装されたアルミダイキャスト製のバスケットを採用。背圧の通過抵抗が
非常に低く、その独自の形状により振動と共振が大幅に軽減されています。
フルレンジで使用できると思わせるほど高域が素直に伸びています
CNC加工されたアルミ製グリルが付属しています。
9.4M 主な仕様
| ユニット |
100mmカーボンコーン |
| 周波数特性 |
100Hz〜20KHz |
| 能率 |
87.6dB |
| インピーダンス |
4Ω |
| 最大入力 |
240W |
| 推奨クロスオーバー周波数 |
150Hz以上 カットオフスロープ12db/oct時 |
| 最低共振周波数 |
125Hz |
| マグネット |
ネオジウム |
| バッフル開口寸法 |
93mm |
| フレーム外径寸法 |
112mm |
| 埋込寸法 |
42mm |
| 重量 |
500 g / 1 pc |
9.4M データーシート
9.6W 165mmカーボンコーンミッドウーファー 希望小売価格 440,000円（税抜価格 400,000円）

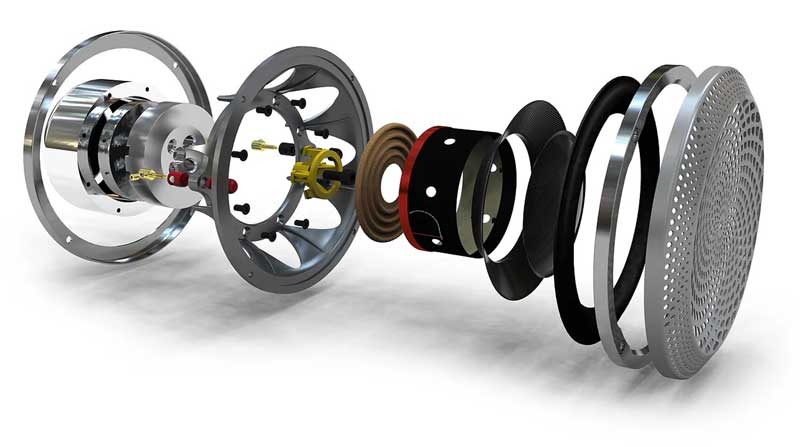

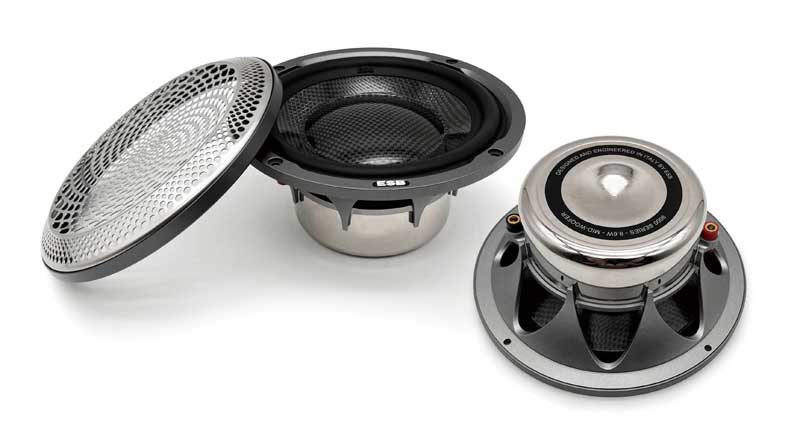

9.6W 165mmカーボンコーンミッドウーファー
新開発16.5cmカーボンコーン振動板を採用。
この振動板素材は、真空およびオートクレーブで成型された高弾性カーボンで作られています。
ハイエンド16cmユニットならではの周波数応答を実現しています。
磁気回路には軽量アルミ製ボビンと銅線材による75mm径ボイスコイルと
大型のネオジウムマグネットを採用し、
大パワーの入力時にも余裕で対応します。
磁気回路の金属部分にはCNC加工による高品位アルミニウムを採用。
不要な共振を効果的に抑え、優れた冷却効果を実現しています。
粉体塗装されたアルミダイキャスト製のバスケットを採用。
背圧の通過抵抗が非常に低く、その独自の形状により振動と共振が大幅に軽減されています。
CNC加工されたアルミ製グリルおよびリングが付属しています。
9.6W 主な仕様
| ユニット |
165mmカーボンコーン |
| 周波数特性 |
48Hz〜5.0KHz |
| 能率 |
88.5dB |
| インピーダンス |
4Ω |
| 最大入力 |
360W |
| 最低共振周波数 |
61.9Hz |
| マグネット |
ネオジウム |
| バッフル開口寸法 |
144mm |
| フレーム外径寸法 |
165mm（本体）169mm（リング） |
| 埋込寸法 |
69mm |
| 重量 |
2.2 Kg / 1 pc |
9.6W データーシート
弊社はESB AUDIO社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
