ESB AUDIO ITALY

5000 SERIES
5000シリーズは ESB AUDIO のミッドグレードモデル、フルカーボン振動板で構成されてます。

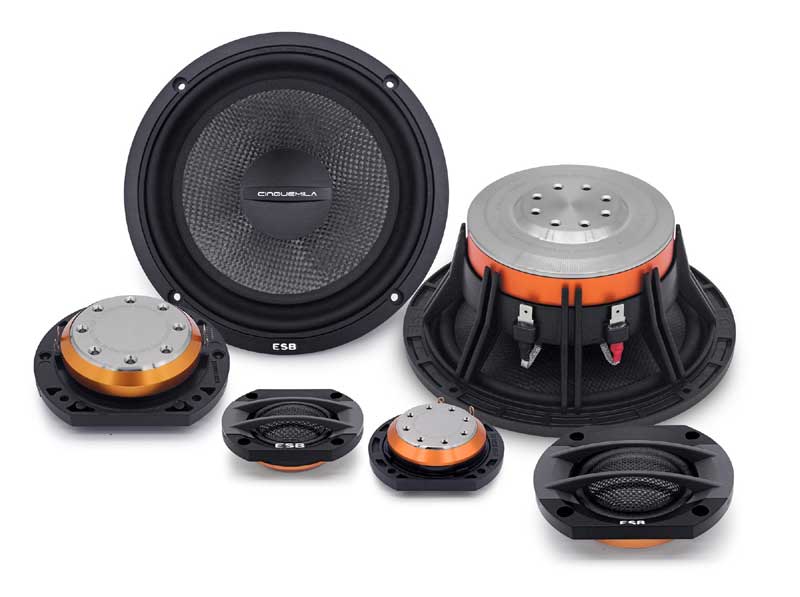

5.6K3 3WAY セパレート

モデルラインナップ
5.028
5.028
28mm ツィーター
5.050
5.050
50mm ミッドレンジ
5.165
5.165

165mmミッドバス
5.6K2CX
2WAYパッシブネットワーク
5.6K3CX
3WAYパッシブネットワーク

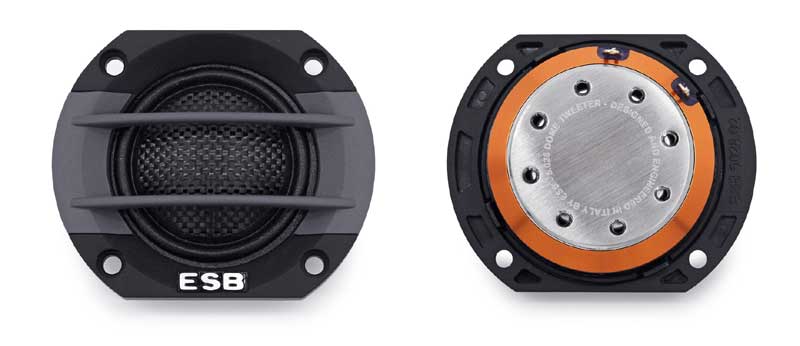

5.028 28mmカーボンドームツィーター    希望小売価格 \38,500(税抜価格\35,000)


5.028 28mmカーボンドームツィーター

新開発の28mmカーボンドーム振動板を採用。
超軽量かつ優れた内部損失と耐熱性を持つツィーター振動板に適した素材です。
900Hz〜25kHzの広帯域特性を実現し、全帯域に渡り透明感のあるサウンド再生を実現しています。
磁気回路は28mm軽量ボイスコイルおよびハイグレードネオジウムマグネットを採用。
さらに振動板の背圧をdBCloth®素材の吸音材を封入したバックチャンバーへと
導くとともに磁気回路の冷却を行います。
振動板裏側の不要な音を効果的に処理する事で最低共振周波数を
下げるとともに高調波歪みを低減しています。


5.028 主な仕様
ユニット
28mmカーボンドーム
周波数特性
900Hz〜25KHz
能率
91dB
インピーダンス

最大入力
220W
推奨クロスオーバー周波数
2000Hz以上 カットオフスロープ 12db/oct時
最低共振周波数
710Hz
バッフル開口寸法
45mm
フレーム外径寸法
58mm
埋込寸法
11mm
接続端子
プラス端子:110ファストン、マイナス端子:110ファストン
重量
86 g / 1 pc

5.028 データーシート
bmw_tekigou_2021.pdf

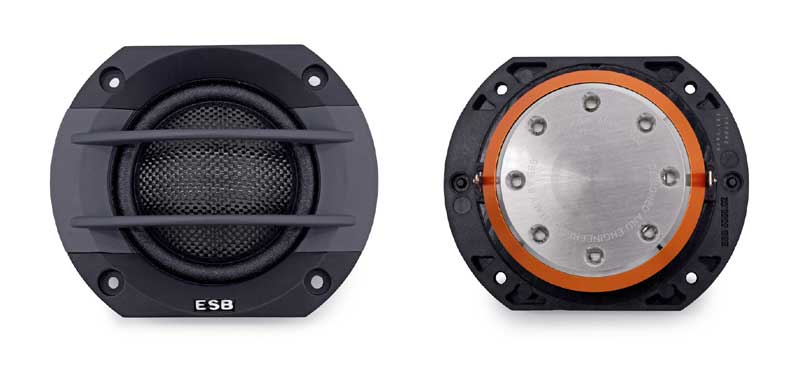

5.050 50mmカーボンドームミッドレンジ    希望小売価格 \71,500(税抜価格\65,000)


5.050 50mmカーボンドームミッドレンジ

新開発の50mmカーボンドーム振動板を採用、ツィーターとの繋がりを重視しました。
超軽量かつ優れた内部損失と耐熱性を持ち中高域に適した素材です。
周波数特性は500Hz〜6000Hzと広帯域を実現、
全帯域に渡り透明感のあるサウンド再生を実現しています。
磁気回路は50mm軽量ボイスコイルおよびハイグレードネオジウムマグネットを採用。
さらに振動板の背圧をdBCloth®素材の吸音材を封入したバックチャンバーへと
導くとともに磁気回路の冷却を行います。
振動板裏側の不要な音を効果的に処理する事で最低共振周波数を
下げるとともに高調波歪みを低減しています。


5.050 主な仕様
ユニット
50mmカーボンドーム
周波数特性
500Hz〜6KHz
能率
91dB
インピーダンス

最大入力
240W
推奨クロスオーバー周波数
900Hz以上 カットオフスロープ12db/oct時
最低共振周波数
630Hz
バッフル開口寸法
79mm
フレーム外径寸法
101mm
埋込寸法
17mm
接続端子
プラス端子:205ファストン、マイナス端子:110ファストン
重量
344 g / 1 pc

5.050 データーシート
bmw_tekigou_2021.pdf

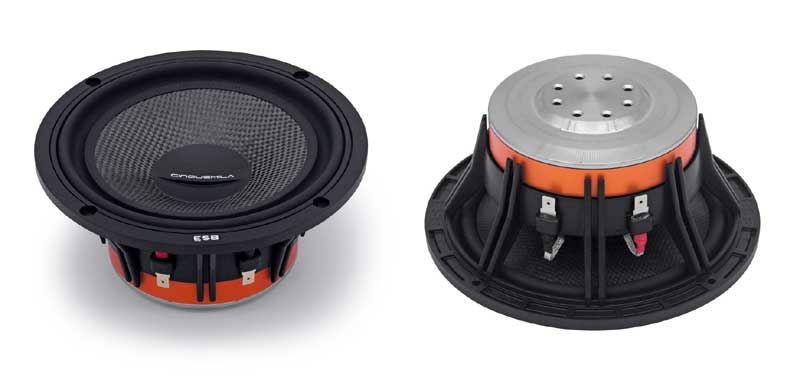

5.165 16cmミッドバス    希望小売価格 \82,500(税抜価格\75,000)


5.165 16cmミッドバス

新開発の165mmカーボンコーン振動板を採用したミッドバスユニット。
超軽量、剛性、優れた内部損失という性能を高次元でバランスさせています。
カーボンコーンは非常にナチュラルでリニアなサウンドを実現しています。
磁気回路には軽量アルミ製ボビンと銅線材による25.0mm径2層ボイスコイルと
大型Y35フェライトマグネットを採用、フレームはABS樹脂製を使用しています。
背圧を効果的に拡散するとともに剛性を高めた構造としています。
さらにS字断面となるウェーブ構造のラバーエッジを採用しています。
内蔵アンプ駆動に対応したインピーダンス3Ω仕様としました。


5.165 主な仕様
ユニット
16cmカーボンコーン
周波数特性
50Hz〜3.5KHz
能率
89dB
インピーダンス

最大入力
320W
最低共振周波数
71.3Hz
バッフル開口寸法
146mm
フレーム外径寸法
165mm
埋込寸法
68mm
接続端子
プラス端子:250ファストン、マイナス端子:250ファストン
重量
1.33 Kg / 1 pc

5.165 データーシート
bmw_tekigou_2021.pdf

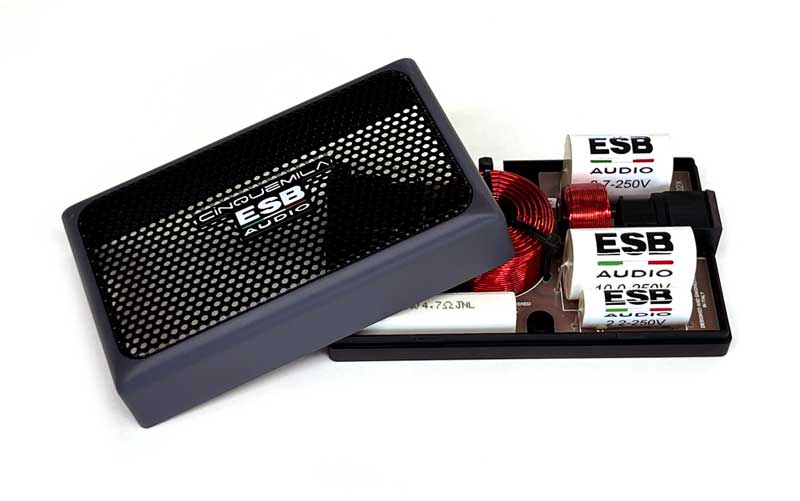

5.6K2CX 2WAYパッシブネットワーク    希望小売価格 \44,000(税抜価格\40,000)


5.6K2CX 2WAYパッシブネットワーク

5000シリーズに最適化された2wayパッシブネットワーク 5.6K2CX は、中高域の透明感を重
視し、高品質カスタムコンデンサーおよび純銅99.9%の空芯コイルを採用しています。
ツィーターのレベル調整は 0dB/-2dB から選択可能です。


5.6K2CX 主な仕様
クロスオーバー周波数
2.1KHz
ツィータースロープ
ハイパス12dB/oct
ミッドバススロープ
ローパス12dB/oct
インピーダンス

ツィーターアッテネーター
0dB/-2dB
外形寸法
W117×H31×D72(mm)

5.6K2CX データーシート
bmw_tekigou_2021.pdf

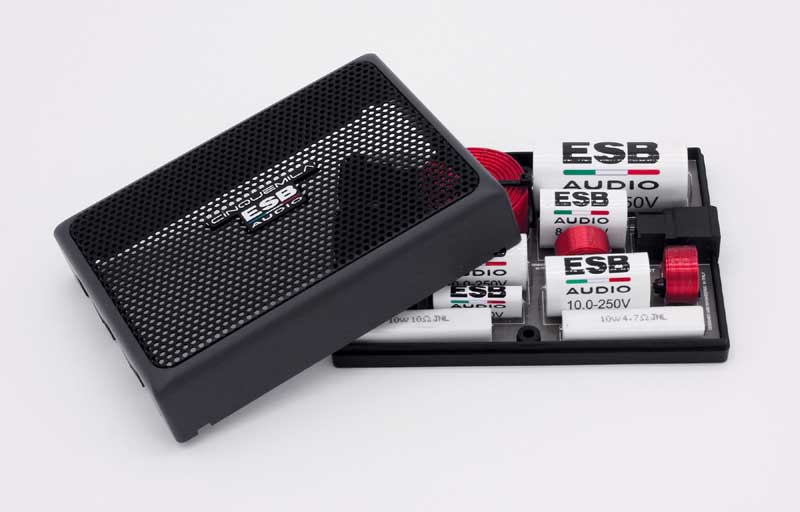

5.6K3CX 3WAYパッシブネットワーク    希望小売価格 \60,500(税抜価格\55,000)


5.6K3CX 3WAYパッシブネットワーク

5000シリーズに最適化された3wayパッシブネットワーク 8.6K3CX は、中高域の透明感を重
視し、高品質カスタムコンデンサーおよび純銅99.9%の空芯コイルを採用しています。
ツィーターのレベル調整は 0dB/-3dB、
ミッドレンジのレベル調整は 0dB/-2dB から選択可能です。

5.6K3CX 主な仕様
クロスオーバー周波数
900Hz / 3.6KHz
ツィータースロープ
ハイパス12dB/oct
ミッドレンジスロープ
ハイパス6dB/oct、ローパス6dB/oct
ミッドバススロープ
ローパス12dB/oct
インピーダンス

ツィーターアッテネーター
0dB/-3dB
ミッドレンジアッテネーター
0dB/-2dB
外形寸法
W136×H35×D99(mm)

5.6K3CX データーシート
bmw_tekigou_2021.pdf
