AUDIOTEC FISCHER GmbH

MADE IN GERMANY

AFC 6chハイローコンバーター
AFCは純正3WAY/2WAYマルチシステムなどの多チャンネル分までのスピーカー出力を合成し、
フルレンジのステレオ(2ch)RCAライン信号として出力が可能な高性能ハイローコンバーターです。
交換困難な純正オーディオシステムから好みのオーディオシステムへと発展が可能です。
レベル変換のみの6chハイローコンバーターとしても使用可能です。
さらに2ch毎のレベル調整も可能です。AFCはスピーカーラインのDC電圧を検知して、
自動的に電源が入ります。さらに外部へリモート信号を出力します。

リモート信号が検出不可能なアンプの場合
スピーカーラインにDC電圧が無くAFCの電源が入らないシステムに対応した
AFCリモートイン仕様を追加しました。上位グレードの純正マルチシステムに使用が可能です。

ご購入の前に、適合の判定方法 をご確認ください。
AFC 6chハイローコンバーター
希望小売価格 37,400円(税抜価格 34,000円)
AFC 6chハイローコンバーター(リモートイン仕様)
希望小売価格 48,800円(税抜価格 41,000円)
リモートイン仕様変更費用
希望小売価格 11,000円(税抜価格 10,000円)
注)リモートイン仕様に変更した場合、リモートアウトが使えなくなります。


AFC 主な仕様
最大入力レベル
60W/4Ω(1ch)
入力インピーダンス
180Ω
最大出力レベル
9.5V
出力レベル調整
-12dB〜+12dB
周波数特性
10Hz〜22KHz
高調波歪率
0.01%
消費電流
200mA
最大リモート出力電流
1A
外形寸法(W×H×D)
162×42×150(mm)

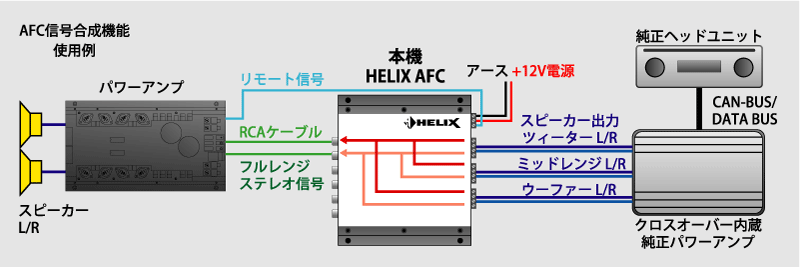

純正マルチシステムのスピーカー出力を合成してフルレンジのステレオ(2ch)RCAライン信号として
出力が可能です。2ch毎にレベル調整が行えるので、よりフラットな信号を取り出せます。
レベル調整は -12dB〜0〜+12dB(センタークリック付)の範囲で設定可能です。
ご使用上の注意
下記の場合、オーディオのON/OFFに連動したリモート信号を出力出来ない事があります。
1、純正ヘッドユニットをOFFにしてもナビゲーションの音声ガイドのために純正アンプが動作している場合。
2、純正アンプがDC/DCコンバーターを使用したハイパワーアンプで、スピーカー出力に直流電圧が出て無い場合。
HELIX AFCは純正アンプのスピーカー出力の直流電圧を感知してリモート信号を出力しますので
この様な純正ヘッド、純正アンプには対応しておりません。
適合の判定方法



弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
