C-SERIESアンプは、BRAXパワーアンプのコンセプトを継承したHELIXの最上級パワーアンプ
C-ONE
525W×1ch
C-FOUR
150W×4ch
HDM-1
C-ONE用光デジタル入力モジュール
HDM-2
C-FOUR用光デジタル入力モジュール


C-ONE 525W×1ch POWER AMP    希望小売価格 \198,000(税抜価格\180,000)


C-ONE 主な特徴
・525W×1ch(4Ω時)
・ナチュラルサウンドを追求したAB級動作
・ハイエンドMOS-FETを採用したパワー段
・グランドがループにならないフローティング入力回路
・HDMスロット搭載、別売デジタル入力カード対応
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・アイドリングストップ対応

BRAXパワーアンプのコンセプトを継承したHELIXの最上級パワーアンプ

C-ONEはナチュラルサウンドを追求したAB級動作のパワーアンプ、
BRAXパワーアンプのコンセプトを継承し開発された新モデルです。

パワーアンプ部のファイナルディバイスは、MOS-FETで構成されたAB級アンプを採用。
C-ONEは、BRAX MX-4と同等のIRF-740/IRF-9640のMOS-FETを8パラ接続で
構成され強力にスピーカーをドライブします。
プリドライバー段はMOS-FETへ高い印加電圧を与え、
A級動作としフルスイングドライブを実現しています。
周波数特性10Hz〜80,000Hz、S/N比120dB、ダンピングファクター1,000以上、
歪み率0.006%以下と、驚異的なスペックです。

電源部のスイッチングディバイスはMOS-FETの6パラレル駆動で、大型トロイダルトランス
大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。

クロスオーバーを内蔵、ハイパス/ローパス/バンドパス共に15〜4,000Hzの範囲で調整が可能。
スロープはButterworth 12dB/octを採用しています。
内蔵クロスオーバー使用時には、
別売りのリモートレベルコントローラーSRCが使用できます。

動作可能な電源電圧は9.0V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

電源投入と同時に点灯するLEDは、電動ファン下のLEDを除き、
ON/OFFスイッチで点灯の有無が切換可能になりました。

プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。

SRC リモートレベルコントローラー    希望小売価格 \4,400(税抜価格\4,000)

C-ONE 主な仕様
チャンネルモード
1ch
出力電力
525W×1ch(RMS) 1,050W(MAX) 4Ω

830W×1ch(RMS) 1,660W(MAX) 2Ω

1100W×1ch(RMS) 2,200(MAX) 1Ω
出力部動作クラス
AB級動作
プリドライバー動作クラス
A級動作
周波数特性
10〜80KHz
歪み率
0.006%以下
SN比
120dB以上
内蔵CrossOver
ON/OFF切換(出荷時OFF)
クロスオーバー周波数/スロープ
HP 15〜4000Hz バリアブル、Butterworth 12dB/oct

BP 15〜4000Hz バリアブル、Butterworth 12dB/oct

LP 15〜4000Hz バリアブル、Butterworth 12dB/oct
入力感度
0.5V〜8.0V
入力インピーダンス
7.5KΩ
入力モード
1ch
ダンピングファクター
1000以上
プリアウト
未対応
ハイレベル入力
未対応
オートパワーオン機能
未対応
HDM-1スロット
1スロット、光デジタル入力カード用(SPDIF 28KHz〜96KHz)
動作電源電圧
9.0V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
2.4A(無信号時)
内蔵ヒューズ
MINI 30A×3
外形寸法(W×H×D)
240×37.1×430(mm)
重量
4.7Kg

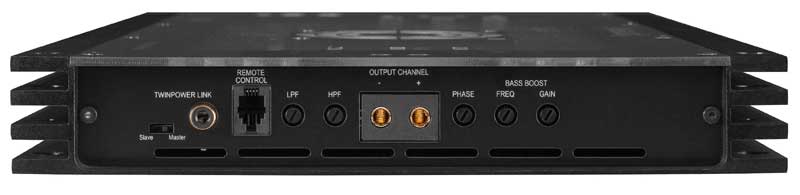

スピーカー端子、クロスオーバー調整部

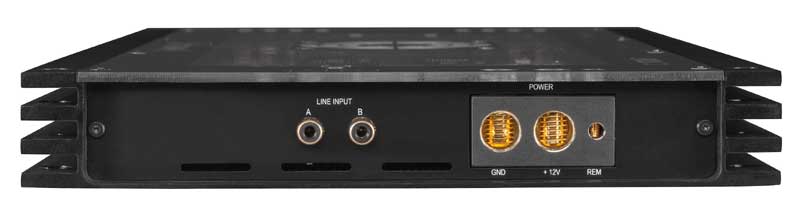

RCA入力端子、電源、グランド、リモート端子
オプションで光デジタル入力端子が追加できます 詳細はこちら

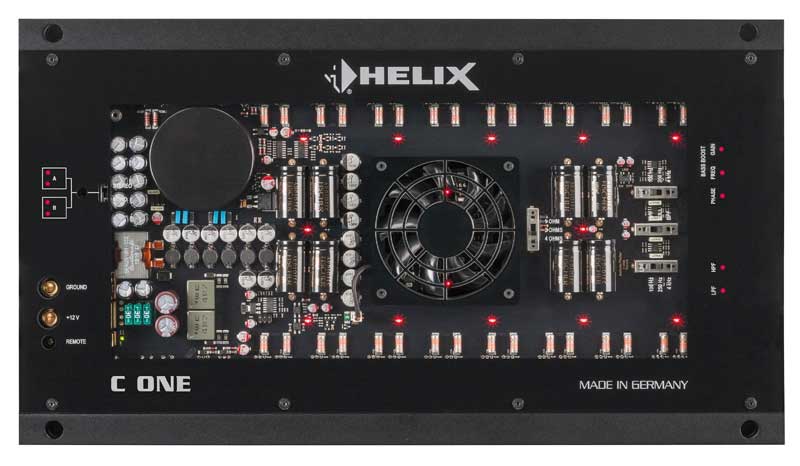

電源投入時にLEDが華やかに演出
電動ファン下のLEDを除き、ON/OFFスイッチで点灯の切換可能


HDM-1 Digital INPUT Card    希望小売価格 \19,800(税抜価格\18,000)

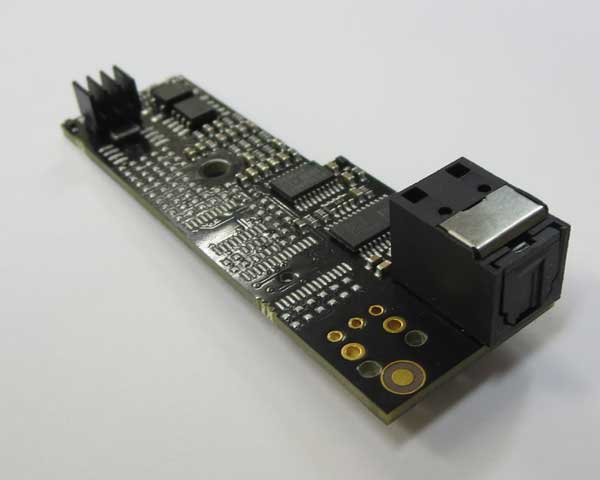

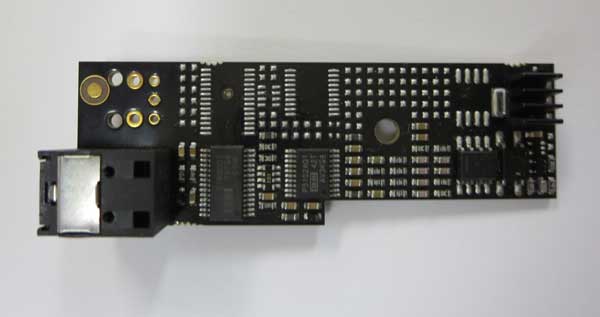

HDM-1 Digital Input Card は光デジタル信号をダイレクトに受ける事を可能にするDACカードです。
DACには高音質バーブラウン32bitのディバイスを採用しています。(SPDIF 28KHz〜96KHz)
HDM-1 Digital Input Card を使用すれば、デジタル伝送によるノイズ混入を未然に防ぐことができます。
将来的にデジタル出力を持つプロセッサーに対応しました。


HDM-1 テクニカルデーター
適合機種
C-ONE 1ch POWER AMP
入力サンプリングレート
28KHz〜96KHz
入力フォーマット
SPDIF
DAコンバーター
Burr Brown 32bit

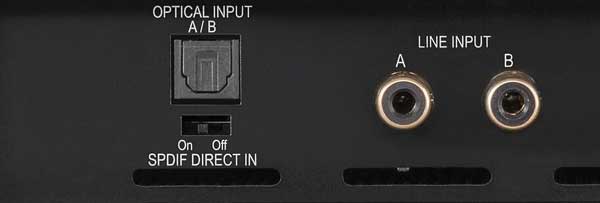

装着画像

注意:デジタル入力には、ボリュームコントロールができないDAPなどは絶対に接続しないでください。
C-ONE 本体及び接続されているスピーカーを破損させる可能性があります。

C-FOUR 150W×4ch POWER AMP    希望小売価格 \198,000(税抜価格\180,000)


C-FOUR 主な特徴
・150W×4ch(4Ωステレオ時)
・ナチュラルサウンドを追求したAB級動作
・ハイエンドMOS-FETを採用したパワー段
・グランドがループにならないフローティング入力回路
・HDMスロット搭載、別売デジタル入力カード対応
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・アイドリングストップ対応

BRAXパワーアンプのコンセプトを継承したHELIXの最上級パワーアンプ

C-FOURはナチュラルサウンドを追求したAB級動作のパワーアンプ、
BRAXパワーアンプのコンセプトを継承し開発された新モデルです。

パワーアンプ部のファイナルディバイスは、MOS-FETで構成されたAB級アンプを採用。
C-FOURは、BRAX MX-4と同等のIRF-740/IRF-9640のMOS-FETを4パラ接続で
構成され強力にスピーカーをドライブします。
プリドライバー段はMOS-FETへ高い印加電圧を与え、
A級動作としフルスイングドライブを実現しています。
ハイクラス機に相応しい、チャンネル独立ゲイン調整回路を採用しました。
周波数特性10Hz〜80,000Hz、S/N比112dB、ダンピングファクター1,000以上、
歪み率0.007%以下と、驚異的なスペックです。

電源部のスイッチングディバイスはMOS-FETの3パラレル駆動で、大型トロイダルトランス
大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。

クロスオーバーを内蔵、ハイパス/ローパス/バンドパス共に15〜4,000Hzの範囲で調整が可能。
スロープはButterworth 12dB/octを採用しています。

動作可能な電源電圧は9.0V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

電源投入と同時に点灯するLEDは、電動ファン下のLEDを除き、
ON/OFFスイッチで点灯の有無が切換可能になりました。

プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。

C-FOUR 主な仕様
チャンネルモード
2ch/3ch/4ch
出力電力
150W×4ch(RMS) 4Ω

220W×4ch(RMS) 2Ω

440W×2ch(RMS) 4Ω
出力部動作クラス
AB級動作
プリドライバー動作クラス
A級動作
周波数特性
10〜80KHz
歪み率
0.007%以下
SN比
112dB以上
内蔵CrossOver
ON/OFF切換(出荷時OFF)
クロスオーバー周波数/スロープ
HP 15〜4000Hz バリアブル、Butterworth 12dB/oct

BP 15〜4000Hz バリアブル、Butterworth 12dB/oct

LP 15〜4000Hz バリアブル、Butterworth 12dB/oct
入力感度
1.0V〜8.0V(チャンネル独立ゲイン調整回路)
入力インピーダンス
7.5KΩ
入力モード
2ch/4ch
ダンピングファクター
1000以上
プリアウト
未対応
ハイレベル入力
未対応
オートパワーオン機能
未対応
HDM-2 スロット
1スロット、光デジタル入力カード用(SPDIF 28KHz〜96KHz)
動作電源電圧
9.0V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
2.4A(無信号時)
内蔵ヒューズ
MINI 30A×3
外形寸法(W×H×D)
240×37.1×430(mm)
重量
4.7Kg

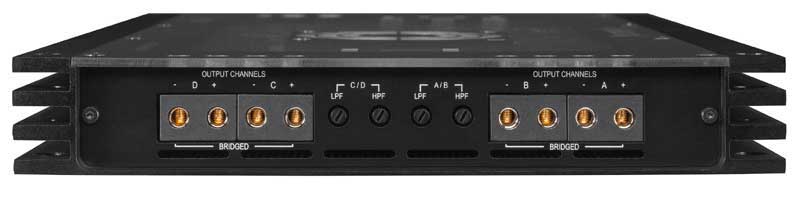

スピーカー端子、クロスオーバー調整部

RCA入力端子、電源、グランド、リモート端子

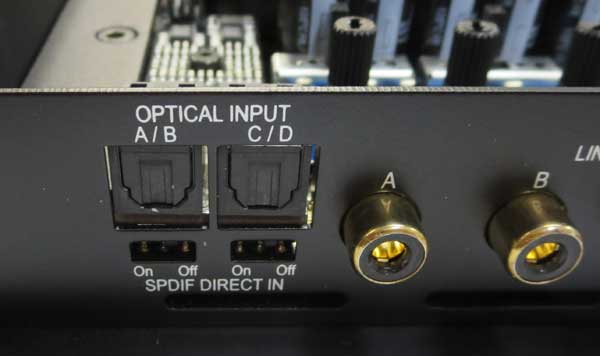

オプションで光デジタル入力端子が追加できます 詳細はこちら

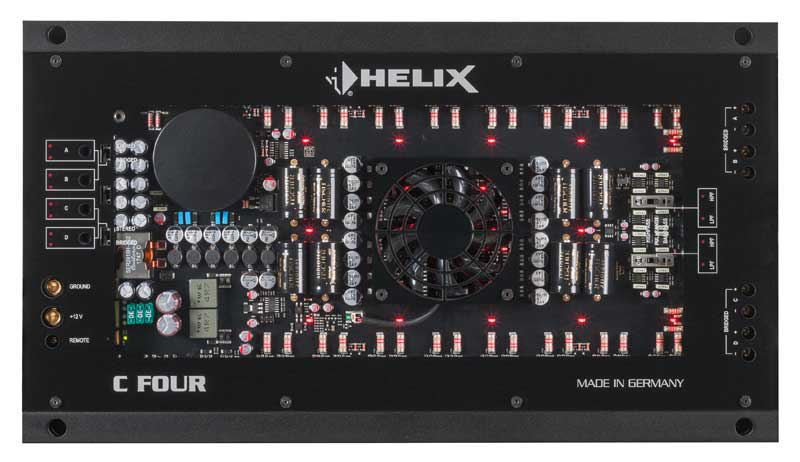

電源投入時にLEDが華やかに演出
電動ファン下のLEDを除き、ON/OFFスイッチで点灯の切換可能


オーディオ専用パーツを多数採用 ミニ30Aヒューズ×3



HDM-2 Digital INPUT Card    希望小売価格 \27,500(税抜価格\25,000)

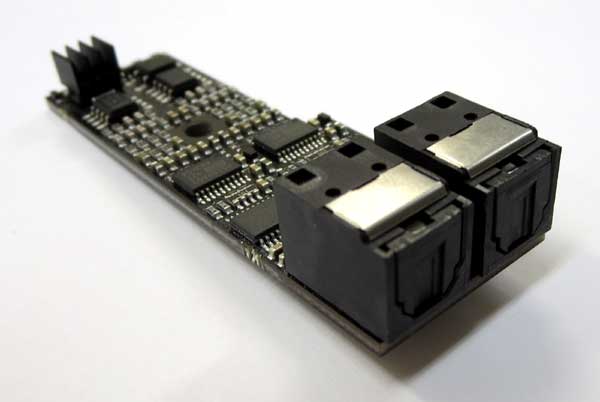

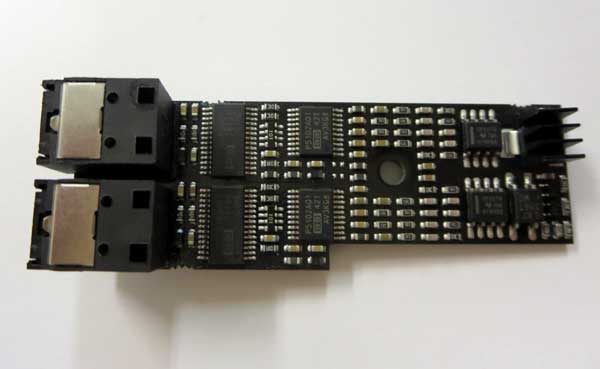

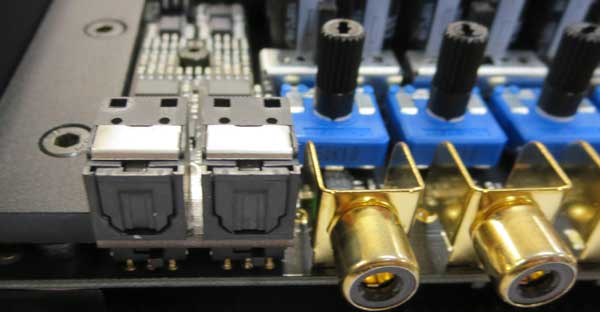

HDM-2 Digital Input Card は光デジタル信号をダイレクトに受ける事を可能にするDACカードです。
DACには高音質バーブラウン32bitのディバイスを採用しています。(SPDIF 28KHz〜96KHz)
HDM-2 Digital Input Card を使用すれば、デジタル伝送によるノイズ混入を未然に防ぐことができます。
将来的にデジタル出力を持つプロセッサーに対応しました。


HDM-2 テクニカルデーター
適合機種
C-FOUR 4ch POWER AMP
入力サンプリングレート
28KHz〜96KHz
入力フォーマット
SPDIF
DAコンバーター
Burr Brown 32bit




注意:デジタル入力には、ボリュームコントロールができないDAPなどは絶対に接続しないでください。
C-FOUR 本体及び接続されているスピーカーを破損させる可能性があります。
