AUDIOTEC FISCHER GmbH
HELIX AMPLIFY-2 SERIES
D級アンプのサウンドとデザインを追求したAMPLIFY 2シリーズパワーアンプ
AMPLIFY 201 DIRECT
240W×1ch |
AMPLIFY 204 DIRECT
100W×4ch |
AMPLIFY 2シリーズパワーアンプはナチュラルサウンドを追求したD級動作のパワーアンプ、
M-SERIESよりコンパクトサイズを実現した新開発モデルです。
今回、サウンドクオリティーを最優先に設計されたため、
内蔵クロスオーバー、ハイレベル入力などを廃止しました。
入力の切換、グランドの選択、ステレオ/モノ切換、とシンプルな入力回路を達成しています。
パワーアンプ部のファイナルディバイスは、MOS-FETで構成されたD級アンプを採用。
201 DIRECT は4パラ接続、201 DIRECT は2パラ接続で強力にスピーカーをドライブします。
電源部のスイッチングディバイスはMOS-FETの2パラレル駆動で、大型トロイダルトランス
大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。
動作可能な電源電圧は10.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。（H/Uなど信号源側の音切れを除く）
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
電源投入時にはトップパネルのHELIXロゴのイルミネーションが白く点灯し華やかに演出します。

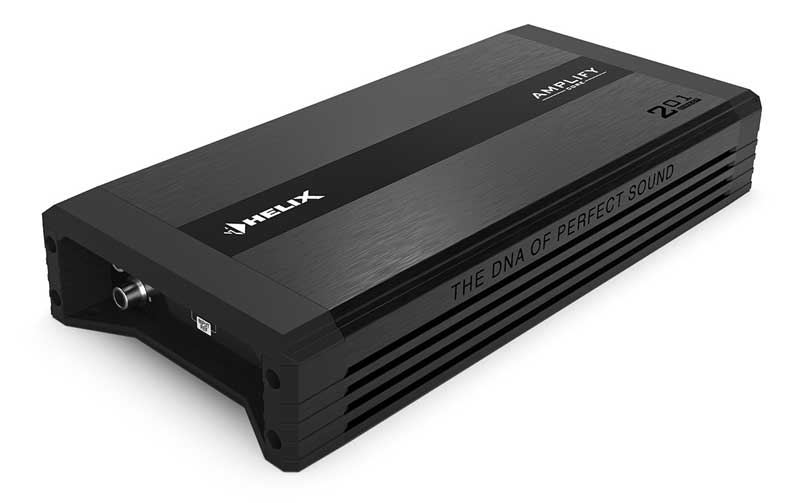

HELIX AMPLIFY 201 DIRECT 250W×1ch POWER AMP 希望小売価格 55,000円（税抜価格 50,000円）
HELIX AMPLIFY 201 DIRECT 主な特徴
・幅248×高さ40×奥行114mmのコンパクトなサイズ
・240W×1ch（4Ωステレオ時）
・サブウーファー専用アンプ
・ナチュラルサウンドを追求したD級動作
・グランドがループにならないフローティング入力回路
・アイドリングストップ対応
（5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します）
HELIX AMPLIFY 201 DIRECT 主な仕様
| チャンネルモード |
1ch |
| 出力電力 |
240W×1ch 4Ω |
| 450W×1ch 2Ω |
|
| 750W×1ch 1Ω |
|
| 出力部動作クラス |
D級動作 |
| 周波数特性 |
10〜450Hz |
| 歪み率 |
0.003％以下 |
| SN比 |
114dB以上 |
| 内蔵CrossOver |
未対応 |
| 入力感度 |
RCA：0.5V〜8.0V |
| 入力インピーダンス |
RCA：8KΩ |
| 入力モード |
1ch/2ch |
| ダンピングファクター |
200以上 |
| プリアウト |
未対応 |
| ハイレベル入力 |
未対応 |
| オートパワーオン機能 |
未対応 |
| 動作電源電圧 |
10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| アイドリング電流 |
1.1A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2（内部基板上） |
| 外形寸法(W×H×D) |
114×40×248(mm) |
| 重量 |
1.4Kg |
入力端子、クロスオーバー調整部

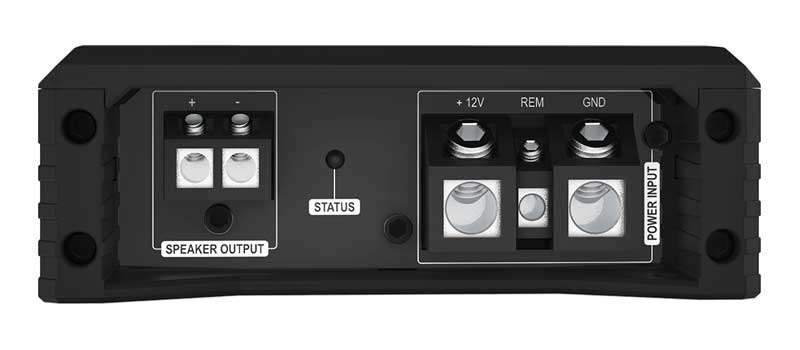

電源とスピーカー端子、ヒューズ ATO 35A×2
HELIX AMPLIFY 204 DIRECT 100W×4ch POWER AMP 希望小売価格 55,000円（税抜価格 50,000円）
HELIX AMPLIFY 204 DIRECT 主な特徴
・幅248×高さ40×奥行114mmのコンパクトなサイズ
・100W×4ch（4Ωステレオ時）
・ナチュラルサウンドを追求したD級動作
・グランドがループにならないフローティング入力回路
・アイドリングストップ対応
（5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します）
HELIX AMPLIFY 204 DIRECT 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
100W×4ch 4Ωステレオ |
| 190W×4ch 2Ωステレオ |
|
| 380W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級動作 |
| 周波数特性 |
10〜20KHz |
| 歪み率 |
0.012％以下 |
| SN比 |
99dB以上 |
| 内蔵CrossOver |
未対応 |
| 入力感度 |
RCA：0.5V〜8.0V |
| 入力インピーダンス |
RCA：67KΩ |
| 入力モード |
2ch/4ch |
| ダンピングファクター |
100以上 |
| プリアウト |
未対応 |
| ハイレベル入力 |
未対応 |
| オートパワーオン機能 |
未対応 |
| リモートレベルコントローラー |
未対応 |
| 動作電源電圧 |
10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| アイドリング電流 |
1.1A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2（基板上） |
| 外形寸法(W×H×D) |
114×40×248(mm) |
| 重量 |
1.4Kg |
入力端子、クロスオーバー調整部

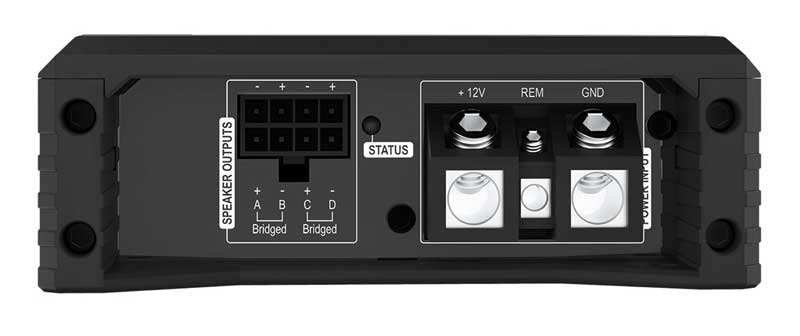

電源とスピーカー端子、ヒューズは基板内

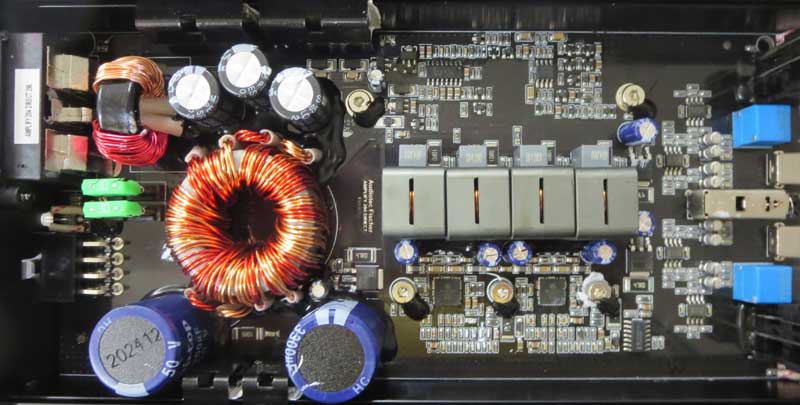

基板上のATO 30Aヒューズ
