AUDIOTEC FISCHER GmbH

MADE IN GERMANY

C-DSP 8ch ハイエンドデジタルシグナルプロセッサー   希望小売価格 ¥120,000 + 税
96KHz/24bitフォーマット対応

内部処理サンプリングレート 48KHz-24bit
c_dsp_input.jpg high_res_logo_48_24.jpg
ハイレゾリューションの詳細は右のロゴをクリックかこちら

HELIX C-DSPは最大8chのアクティブディバイダーとして使用できるハイエンドプロセッサーです。
入力はハイレベル(スピーカー出力)RCA入力、光入力に対応しています。全ての調整は8ch独立、PCによって行います。
56bit プロセッサーを装備しクロック周波数172MHz、サンプルレートは48.1KHz-24Bitで動作
高音質A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.001%以下、S/N比114dB以上を達成しています。
P-DSPに比較して演算速度が速く、更に細かいステップでの調整が可能になっています。
調整はリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。
別売りのURC-2A C/P-DSPユニバーサルリモコンを使用すれば、ボリュームコントロールや
アナログとデジタルの入力切換などが行えます。

URC-2A C/D-DSP ユニバーサルリモコン   希望小売価格 ¥8,600 + 税

PC-TOOLの画面
左:クロスオーバーイコライザー調整画面 中:タイムアライメント調整画面 右:入力選択調整画面
version_2_main.jpg version_2_time.jpg version_2_io.jpg
(画像をクリックすると拡大します)
C-DPS PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

MTK-1 RTA測定ツールキット      希望小売価格 ¥55,000 + 税
MTK-1はATF DSP PC-Tool ソフトウエア用のRTA測定ツールキットです。
PC-Tool ソフトウエア上でセットアップ作業と同時にRTA測定を行うことが可能ですので、
測定結果を反映しながらの調整作業が可能になります。
測定用コンデンサーマイクとプリアンプはXLNケーブルで接続し、
プリアンプをWindows PCとはUSBケーブルで接続します。

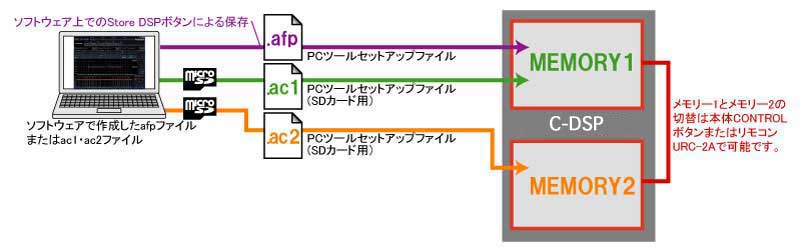

本体のメモリーについて
HELIX C-DSP はメモリー1メモリー2、の2つのメモリーを持っています。
PCセットアップはメモリー1へ、SDカードのデーターはメモリー2へ、それぞれ保存されます。
保存されたデーターは本体にあるCONTROLスイッチで切り替えることができます。
サウンドの異なるセットアップの切替使用に便利な機能です。
C-DSP オーディオ仕様
RCA入力
8ch入力
ハイレベル入力
4ch スピーカーインプット
光入力
角形 TOS×1系統 (SPDIF:6-96KHz/24bit)
入力感度
RCA入力:1V〜6V、ハイレベル入力:2V〜20V
RCA出力端子、出力電圧
8ch OUT PUT、出力電圧6V
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.001%
DSP
56bit プロセッサー×2基、クロック周波数:172MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bit Asahi Kasei 社製
D/Aコンバーター
高音質 24bit Cirrus 社製
SN比
114dB以上(デジタル入力時)114dB以上(アナログ入力時)
出力レベル
5dB〜-60dB
動作電源電圧
9.2V〜18.0V
その他
コントロール入力端子、Micro SDスロット、USBmini端子(PC接続用)
外形サイズW×H×D
190×42×190(mm)

C-DSP セットアップ スペック
ハイパス
20〜20KHz(1/24オクターブステップ)
ローパス
20〜20KHz(1/24オクターブステップ)
ハイパス(ウーファー)
20〜150Hz(1Hzステップ)
ローパス(ウーファー)
20〜150Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30(dB/oct)

Bessel:6/12/18/24/30(dB/oct)

Chebychev:6/12/18/24/30(dB/oct)

Linkwitz:12/24(dB/oct)

self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザ(Woofer)
12バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(1dBステップ)
イコライザQ特性
4.3〜15.0(0.1ステップ)
タイムアライメント
0〜-400.0cm (7mm=0.02msステップ)
位相調整
0度、または 180度
位相調整(ウーファー)
0〜180度 22.5度ステップ(8ステップ)
調整用ソフトウエア
ATF DSP PC-Tool(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ


トップパネル
A/Bch、C/Dch、E/Fch、G/Hch、と2ch同時に入力感度が調整できます。

サイドパネル入力側
左:光入力 中央:ハイレベル入力8ch 右:RCA入力8ch

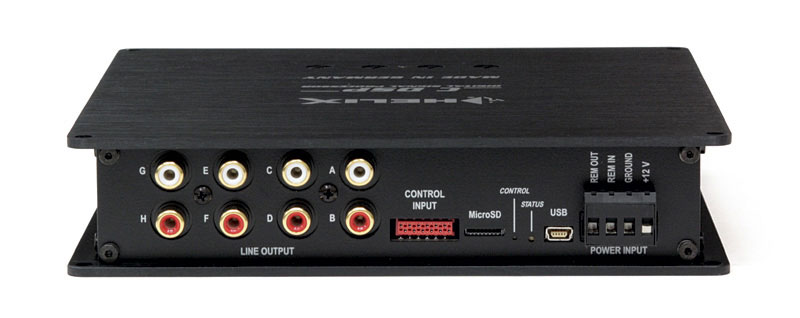

サイドパネル出力側
RCA出力8chとデジタル系の接続端子、電源端子
Micro DS端子はセットアップ用、Mini USB端子はPC接続用




弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
