AUDIOTEC FISCHER GmbH

MADE IN GERMANY

P-DSP 8chデジタルシグナルプロセッサー    希望小売価格 \77,000(税抜価格\70,000)
光デジタル入力端子:96KHz/24bit

内部処理サンプリングレート 48KHz-24bit
p_dsp_input.jpg high_res_logo_48_24.jpg
ハイレゾリューションの詳細は右のロゴをクリックかこちら

HELIX P-DSPは簡単な接続で、最大8ch(フロント3way+サブウーファー)のアクティブディバイダーとして
使用できるプロセッサーです。入力はハイレベル(スピーカー出力)RCA入力、光入力に対応しています。
純正オーディオとの組み合わせには EASY PLUG CABLEが使用できます。(適合車種のみ)
純正オーディオからスピーカー出力と電源が簡単に取り出せます。A/D、D/Aコンバーターには高音質のバーブラウン製
を採用しています。そのため、112dB以上(デジタル入力時)107dB以上(アナログ入力時)のSNを達成しています。
調整はリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。

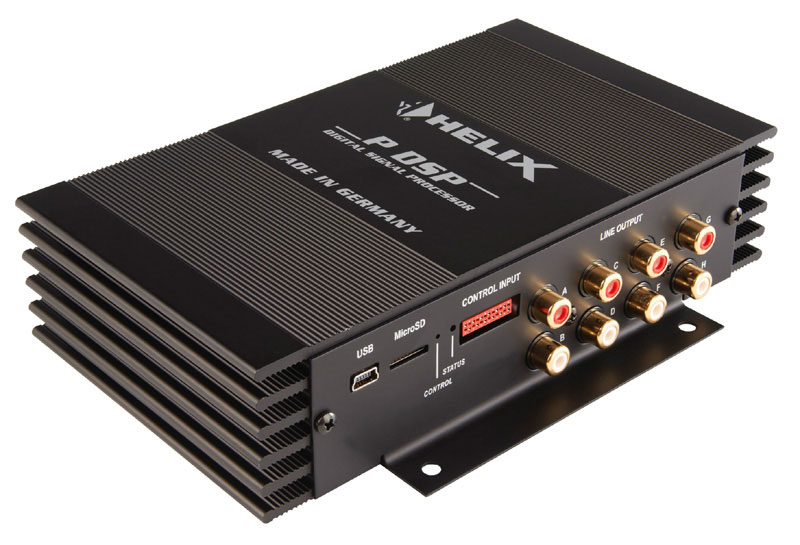

RCA出力8chとデジタル系の接続端子、電源端子
Micro DS端子はセットアップ用、Mini USB端子はPC接続用

URC-2A C/D-DSP ユニバーサルリモコン    希望小売価格 \9,460(税抜価格\8,600)
URC-2A C/P-DSPユニバーサルリモコンを使用すれば、ボリュームコントロールや
アナログとデジタルの入力切換などが行えます。

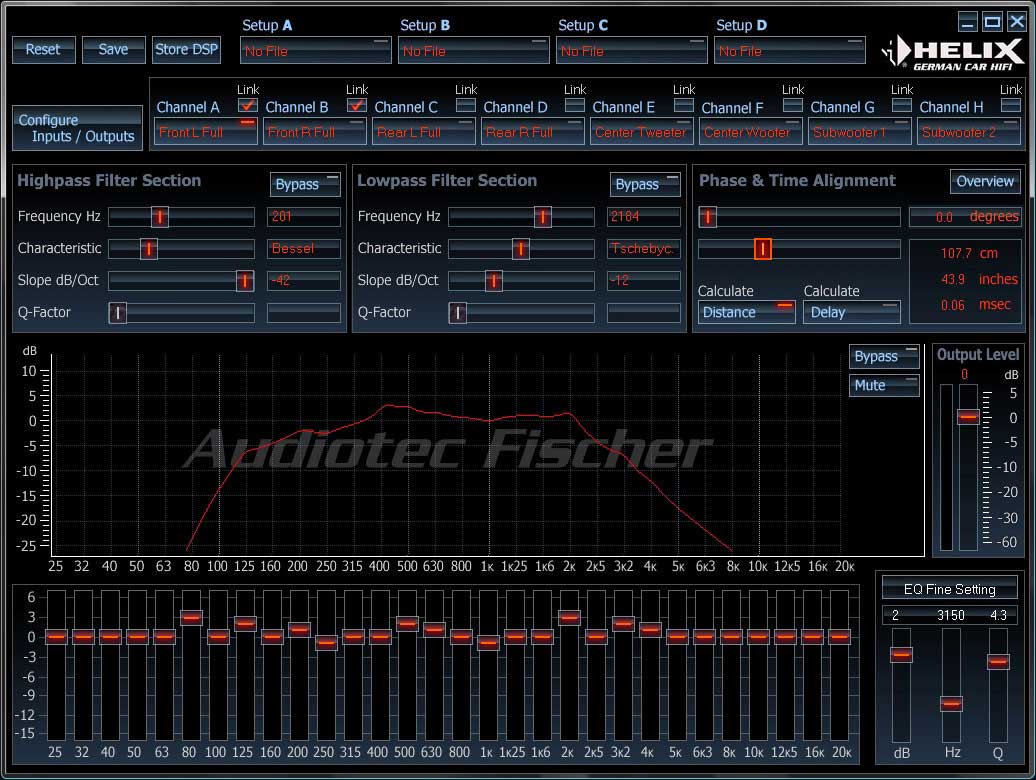

PC-TOOLの画面

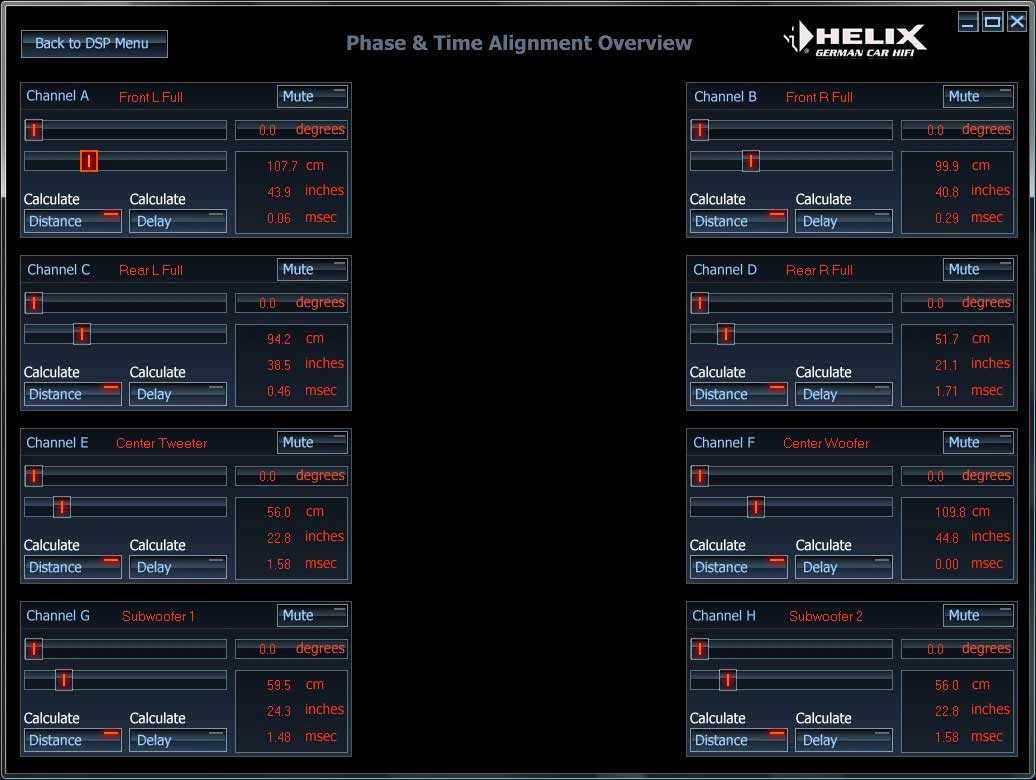

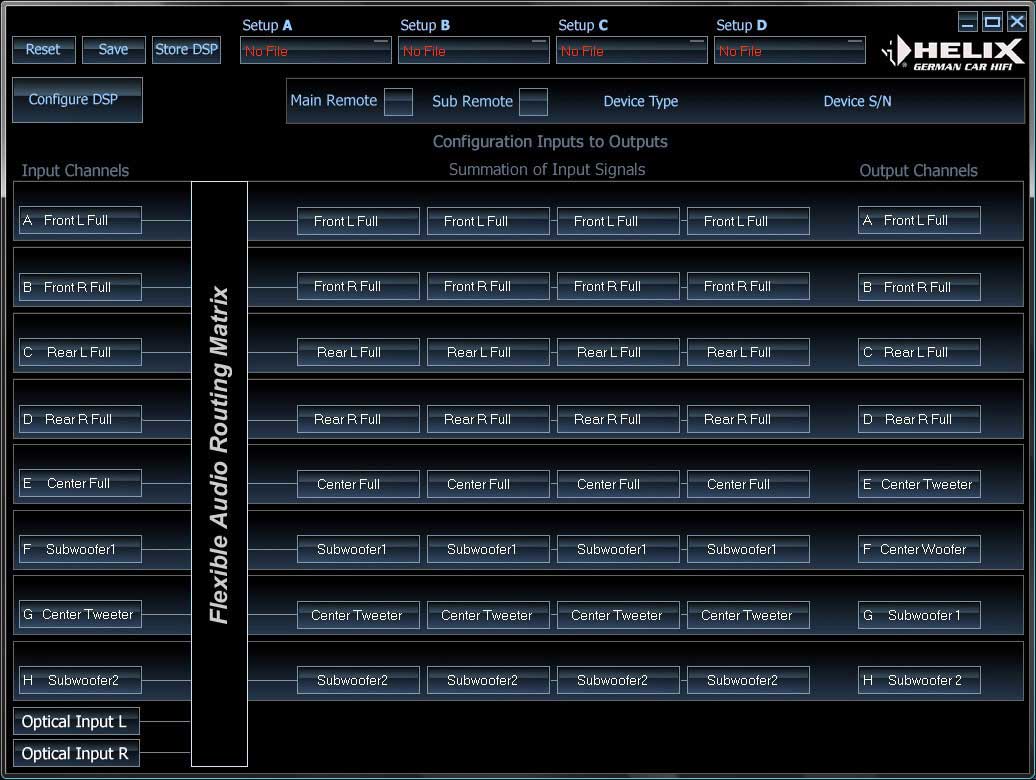

左:クロスオーバーイコライザー調整画面 中:タイムアライメント調整画面 右:入力選択調整画面
version_2_main.jpg version_2_time.jpg version_2_io.jpg
(画像をクリックすると拡大します)
P-DPS PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

MTK-1 RTA 測定ツールキット    希望小売価格 \60,500(税抜価格\55,000)
MTK-1はATF DSP PC-Tool ソフトウエア用のRTA測定ツールキットです。
PC-Tool ソフトウエア上でセットアップ作業と同時にRTA測定を行うことが可能ですので、
測定結果を反映しながらの調整作業が可能になります。
測定用コンデンサーマイクとプリアンプはXLNケーブルで接続し、
プリアンプをWindows PCとはUSBケーブルで接続します。

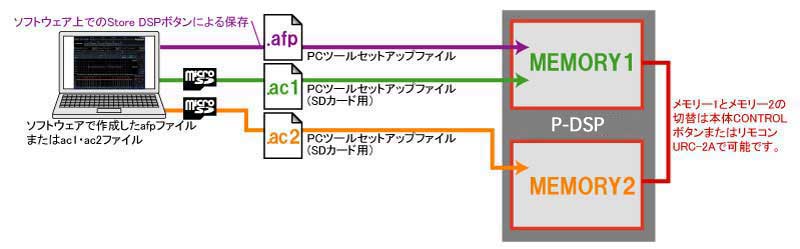

本体のメモリーについて
HELIX P-DSP はメモリー1メモリー2、の2つのメモリーを持っています。
PCセットアップはメモリー1へ、SDカードのデーターはメモリー2へ、それぞれ保存されます。
保存されたデーターは本体にあるCONTROLスイッチで切り替えることができます。
サウンドの異なるセットアップの切替使用に便利な機能です。

P-DSP オーディオ仕様
RCA入力
6ch入力
ハイレベル入力
4chスピーカーインプット
光入力
角形 TOS×1系統 (SPDIF:6-96KHz/24bit)
入力感度
RCA入力:3V、ハイレベル入力:9V(RMS20W)
RCA出力端子、出力電圧
8chOUT PUT、出力電圧4V
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.002%
DSP
56bit プロセッサー、クロック周波数:172MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bit バーブラウン製
D/Aコンバーター
高音質 24bit バーブラウン製
SN比
112dB以上(デジタル入力時)107dB以上(アナログ入力時)
動作電源電圧
9.2V〜16.0V
その他
コントロール入力端子、Micro SDスロット、USBmini端子(PC接続用)
外形サイズW×H×D
176×42×100(mm)

P-DSP セットアップ スペック
ハイパス
20〜20KHz(1/12オクターブステップ)
ローパス
20〜20KHz(1/12オクターブステップ)
ハイパス(ウーファー)
20〜100Hz(1Hzステップ)
ローパス(ウーファー)
20〜3000Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30(dB/oct)

Bessel:6/12/18/24/30(dB/oct)

Chebychev:6/12/18/24/30(dB/oct)

Linkwitz:12/24(dB/oct)

self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/12オクターブ微調整付
イコライザ(Woofer)
12バンド 1/3オクターブ:1/12オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(1dBステップ)
イコライザQ特性
4.3〜15.0(0.1ステップ)
タイムアライメント
0〜-353.5cm (7mm=0.02msステップ)
位相調整
0度、または 180度
位相調整(ウーファー)
0〜180度 22.5度ステップ(8ステップ)
調整用ソフトウエア
ATF DSP PC-Tool(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

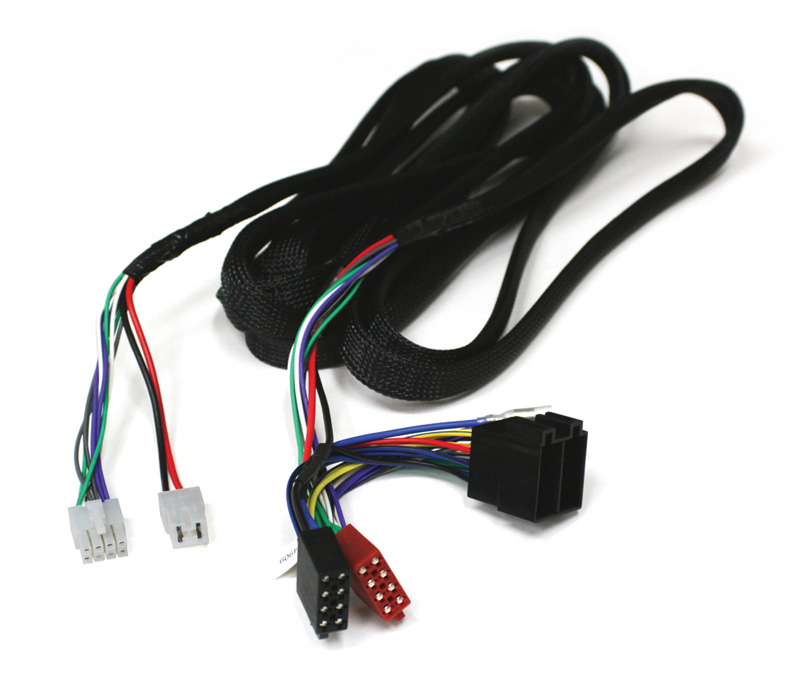

EASY PLUG CABLE 5m    希望小売価格 \8,800(税抜価格\8,000)
EASY PLUG CABLEは純正オーディオからスピーカー出力と電源が簡単に取り出せます。
スピーカー出力を利用し HELIX P-DSP を使用する場合にカプラーオンで接続が完成する便利なケーブルです。
車両側コネクターはヨーロッパ車汎用のISOコネクター仕様、ISOコネクター車以外は
オプションのアダプターケーブルを使用することで接続が可能になります。
アダプターケーブルはHELIX PP50DSP用と共通品です。
適合車種はアダプターリストをご覧ください。

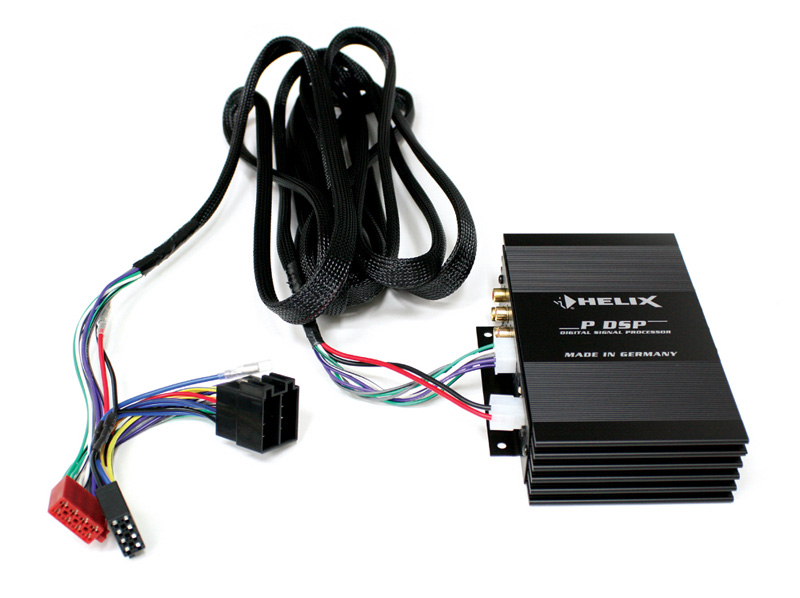

EASY PLUG CABLEをP-DSPに接続した状態
車両側コネクターを接続すれば、4ch分のスピーカー入力と電源/アースの接続が完了します。

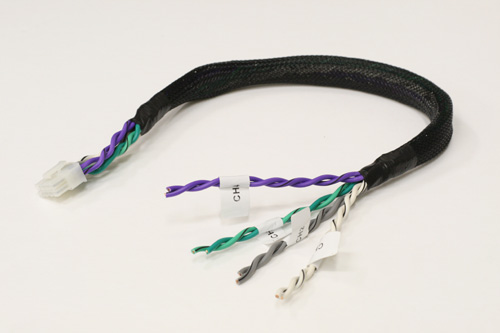

PP-SC 0.5 8ピンコネクター付き0.5mケーブル    希望小売価格 \2,420(税抜価格\2,200)
EASY PLUG CABLEを使用せずに、P-DSP をハイレベル入力で使用する場合の別売コネクター。
フロント左右/リア左右の4ch信号が簡単に接続できます。
電源コネクターはP-DSPに付属されています。
