AUDIOTEC FISCHER GmbH
COMPOSE BASIC
HELIX COMPOSE BASICシリーズより10cm/13cm/16cm2wayセパレートセット、
同軸2wayは8.7cm/10cm/13cm/16cmをラインナップし新発売。
CB K100.2-S3
10cmセパレート |
CB K130.2-S3
13cmセパレート |
CB K165.2-S3
16cmセパレート |
CB C87.2-S3
8.7cmコアキシャル |
CB C100.2-S3
10cmコアキシャル |
CB C130.2-S3
13cmコアキシャル |
CB C165.2-S3
16cmコアキシャル |
EISA Best Product 2023-2024の栄冠に選ばれました！
HELIXのスタンダードモデル COMPOSE BASICセパレートシリーズ
COMPOSE BASICシリーズより10cm/13cm/16cm2wayセパレートセットが新登場。
ツィーターには特殊コーティング仕様の20mmシルクドーム振動板、強力なネオジウムマグネットを採用。

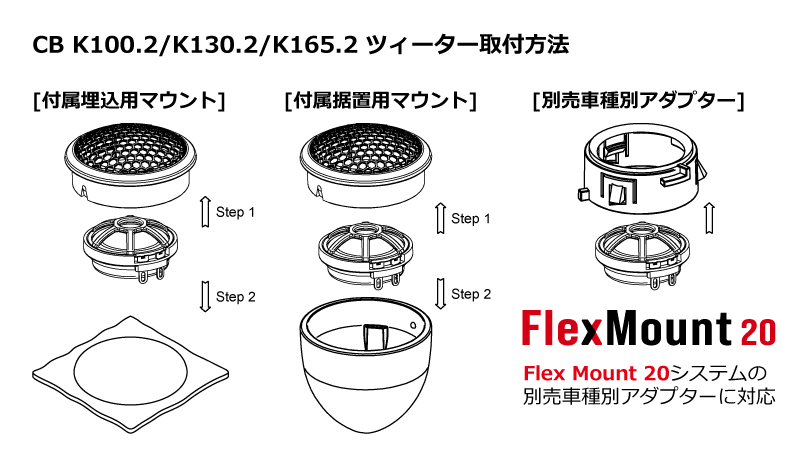

高品位な高域を再生します。また取付性に優れた埋込用・据置用のマウントが付属しています。
さらにCOMPOSEスピーカーならではのツィーター用Flex Mount 20システムを採用。
別売の車種別マウントによる車輌純正位置へのトレードイン取付にも対応可能です。
ミッドバスには新開発の軽量ポリプロピレンコーン、強力フェライトマグネットによる
磁気回路を採用、ナチュラルな中低域を再生します。またインピーダンス3Ωの仕様により高能率を実現しています。
パッシブネットワークはツィーター用ハイパスフィルターが付属します。
高品位パーツを使用したハイパススロープ12dB/octの設計で、アッテネーションレベル
は+2/0/-2/-4dBの4段階から調整可能です。
ミッドバスユニットはローパスフィルターを必要としない自然な高域減衰特性です。

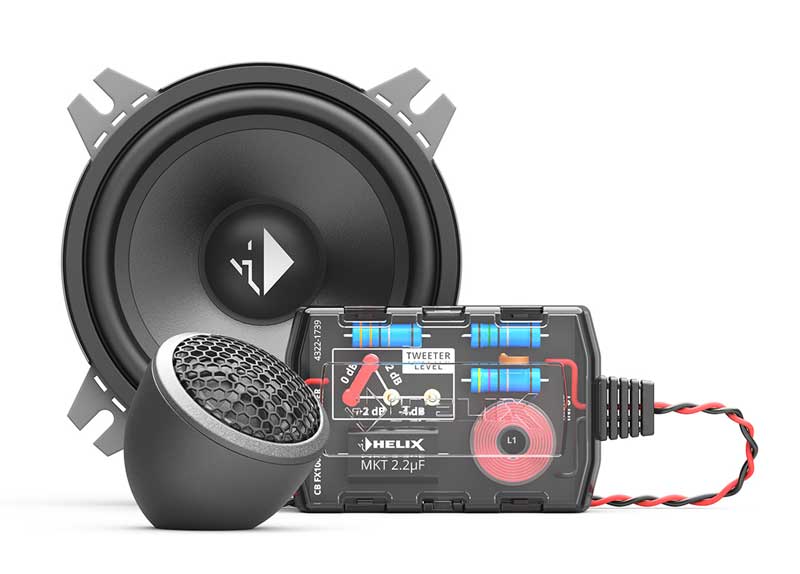

CB K100.2-S3 10cm 2WAYセパレートセット 希望小売価格 44,000円（税抜価格 40,000円）
CB K100.2-S3 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
10cmポリプロピレンコーン |
| 周波数特性 |
100Hz〜22KHz |
| 能率 |
84dB |
| ハイパススロープ |
12dB/oct |
| インピーダンス |
4Ω（ツィーター）3Ω（ミッドレンジ） |
| 最大入力 |
90W |
| 最低共振周波数 |
116Hz |
| ツィーターアッテネーター |
+2/0/-2/-4dB |
| バッフル開口寸法 |
40mm/ツィーター |
| 89.5mm/ミッドバス |
|
| フレーム外径寸法 |
45mm/ツィーター |
| 99.2mm/ミッドバス |
|
| 埋込寸法 |
9.5mm/ツィーター |
| 48.9mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W103.3×H25×D50.4(mm) |
| その他 |
グリル設定無し |

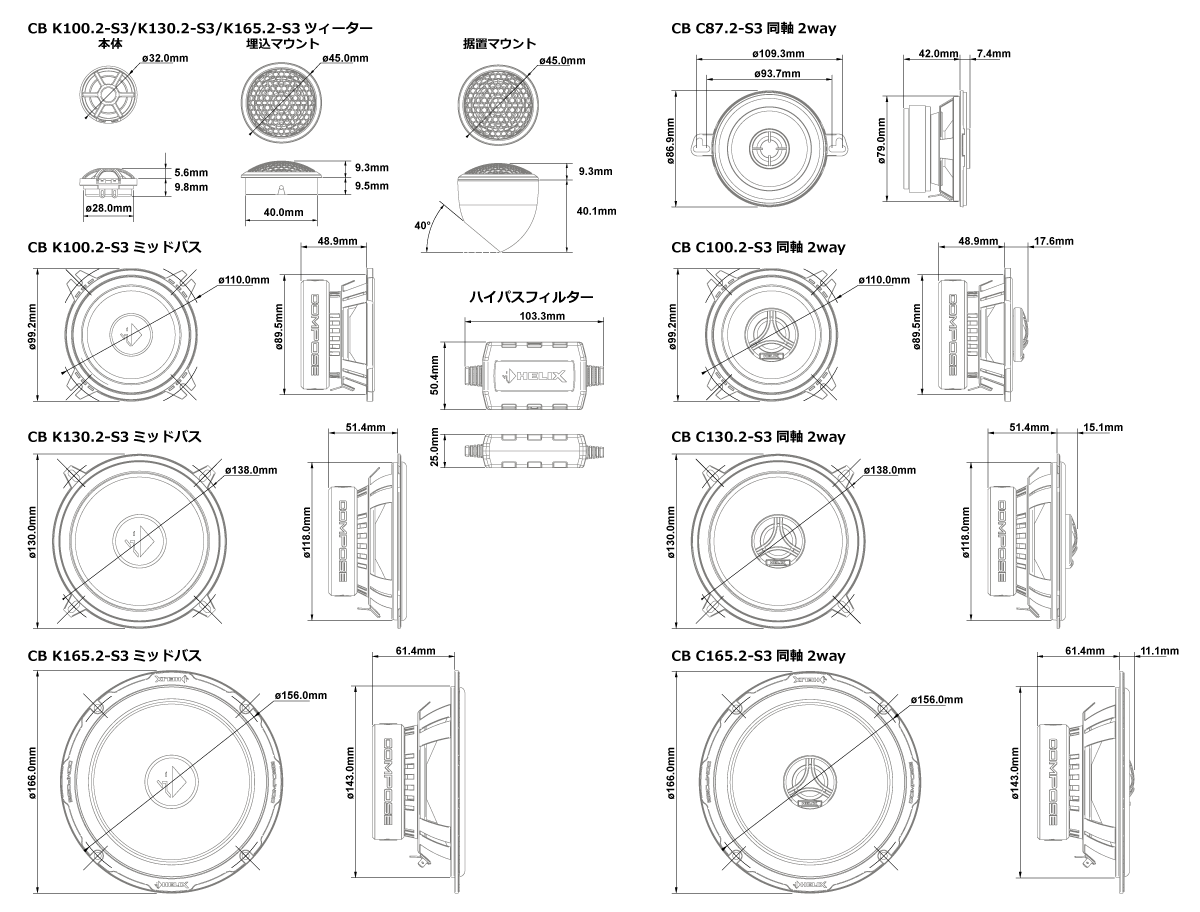

COMPOSE BASIC 寸法図
画像をクリックすると拡大します

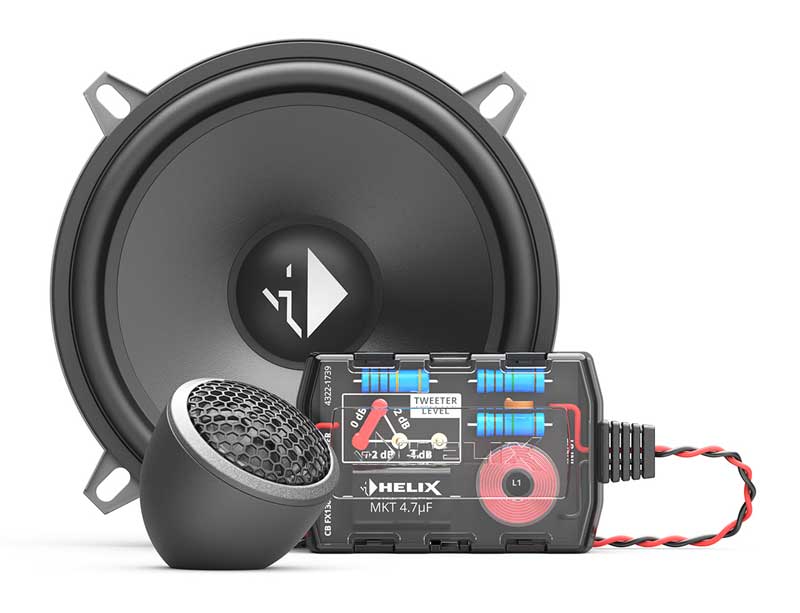

CB K130.2-S3 13cm 2WAYセパレートセット 希望小売価格 44,000円（税抜価格 40,000円）
CB K130.2-S3 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
13cmポリプロピレンコーン |
| 周波数特性 |
80Hz〜22KHz |
| 能率 |
86dB |
| ハイパススロープ |
12dB/oct |
| インピーダンス |
4Ω（ツィーター）3Ω（ミッドレンジ） |
| 最大入力 |
105W |
| 最低共振周波数 |
88Hz |
| ツィーターアッテネーター |
+2/0/-2/-4dB |
| バッフル開口寸法 |
40mm/ツィーター |
| 118mm/ミッドバス |
|
| フレーム外径寸法 |
45mm/ツィーター |
| 130mm/ミッドバス |
|
| 埋込寸法 |
9.5mm/ツィーター |
| 51.4mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W103.3×H25×D50.4(mm) |
| その他 |
グリル設定無し |
COMPOSE BASIC 寸法図
画像をクリックすると拡大します

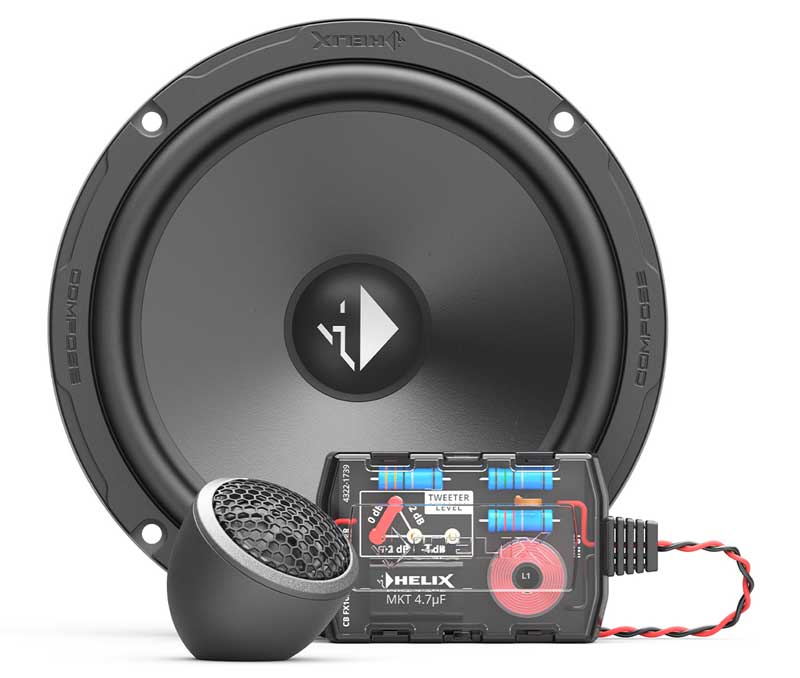

CB K165.2-S3 16cm 2WAYセパレートセット 希望小売価格 44,000円（税抜価格 40,000円）
CB K165.2-S3 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
16.5cmポリプロピレンコーン |
| 周波数特性 |
60Hz〜22KHz |
| 能率 |
88dB |
| ハイパススロープ |
12dB/oct |
| インピーダンス |
4Ω（ツィーター）3Ω（ミッドレンジ） |
| 最大入力 |
120W |
| 最低共振周波数 |
62Hz |
| ツィーターアッテネーター |
+2/0/-2/-4dB |
| バッフル開口寸法 |
40mm/ツィーター |
| 143mm/ミッドバス |
|
| フレーム外径寸法 |
45mm/ツィーター |
| 166mm/ミッドバス |
|
| 埋込寸法 |
9.5mm/ツィーター |
| 61.4mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W103.3×H25×D50.4(mm) |
| その他 |
グリル設定無し |
COMPOSE BASIC 寸法図
画像をクリックすると拡大します
HELIXのスタンダードモデル COMPOSE BASIC同軸2Wayシリーズ
COMPOSE BASICシリーズの同軸2wayは8.7cm/10cm/13cm/16cmをラインナップ。
CB C87.2-S3のツィーター部には新開発13mmPEIドーム振動板、強力ネオジウムマグネットを採用。
CB C100.2-S3/130.2-S3/165.2-S3のツィーター部には、特殊コーティング仕様の
20mmシルクドーム振動板、強力ネオジウムマグネットを採用し、高品位な高域を再生します。
ミッドバス部には新開発の軽量ポリプロピレンコーンを採用。また強力フェライトマグ
ネットの磁気回路を採用し、ナチュラルな中低域を再生します。またインピーダンス3Ω
の仕様により高能率を実現しています。
ツィーター用ハイパスフィルターは6dB/octスロープ仕様でユニットに内蔵しています。

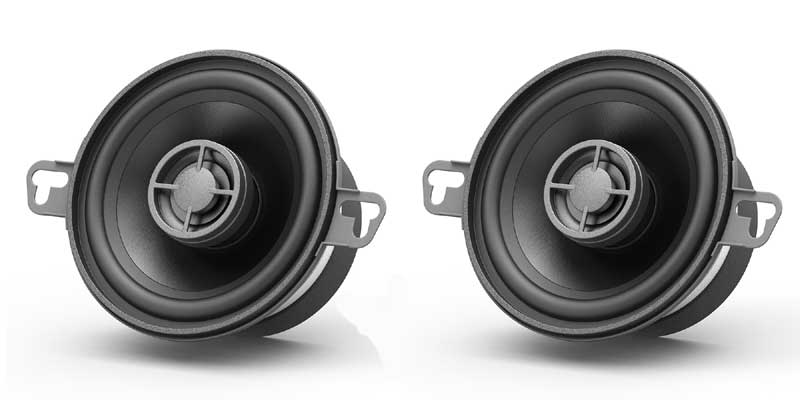

CB C87.2-S3 8.7cm 2WAY同軸ユニット 希望小売価格 19,800円（税抜価格 18,000円）
CB C87.2-S3 主な仕様
| ツィーター |
13mm PEIドーム |
| ミッドバス |
8.7cmポリプロピレンコーン |
| 周波数特性 |
110Hz〜22KHz |
| 能率 |
84dB |
| ハイパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
60W |
| 最低共振周波数 |
92Hz |
| バッフル開口寸法 |
79mm |
| フレーム外径寸法 |
86.9mm |
| 埋込寸法 |
42mm |
| ツィーター突出寸法 |
取付面より7.4mm |
| その他 |
グリル設定無し |
COMPOSE BASIC 寸法図
画像をクリックすると拡大します

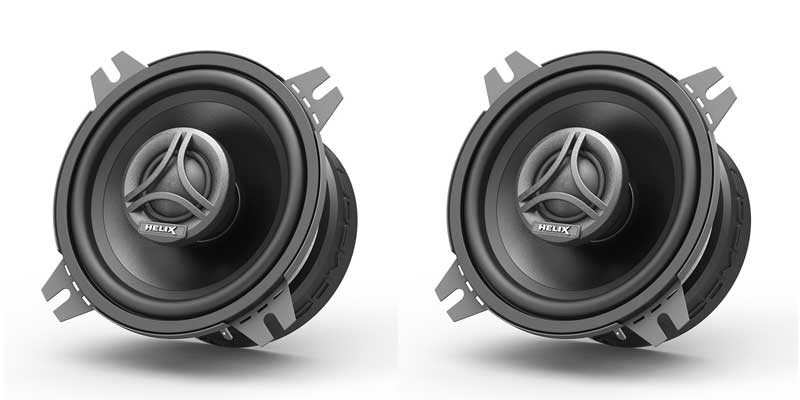

CB C100.2-S3 10cm 2WAY同軸ユニット 希望小売価格 25,300円（税抜価格 23,000円）
CB C100.2-S3 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
10cmポリプロピレンコーン |
| 周波数特性 |
100Hz〜22KHz |
| 能率 |
82dB |
| ハイパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
90W |
| 最低共振周波数 |
113Hz |
| バッフル開口寸法 |
89.5mm |
| フレーム外径寸法 |
99.2mm |
| 埋込寸法 |
48.9mm |
| ツィーター突出寸法 |
取付面より17.6mm |
| その他 |
グリル設定無し |
COMPOSE BASIC 寸法図
画像をクリックすると拡大します

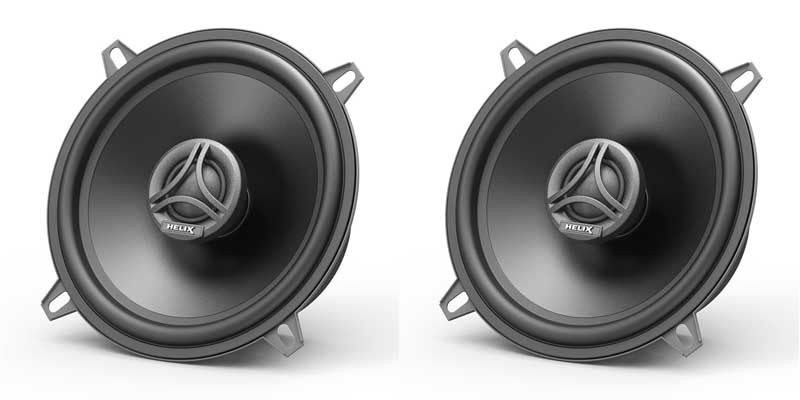

CB C130.2-S3 13cm 2WAY同軸ユニット 希望小売価格 25,300円（税抜価格 23,000円）
CB C130.2-S3 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
13cmポリプロピレンコーン |
| 周波数特性 |
80Hz〜22KHz |
| 能率 |
86dB |
| ハイパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
105W |
| 最低共振周波数 |
92Hz |
| バッフル開口寸法 |
118mm |
| フレーム外径寸法 |
130mm |
| 埋込寸法 |
51.4mm |
| ツィーター突出寸法 |
取付面より15.1mm |
| その他 |
グリル設定無し |
COMPOSE BASIC 寸法図
画像をクリックすると拡大します

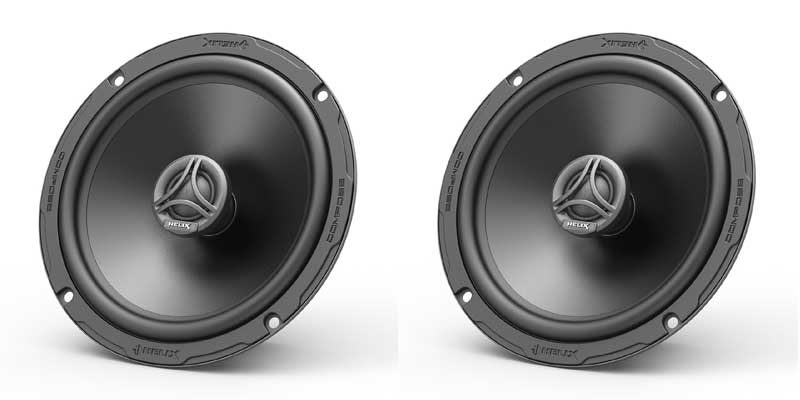

CB C165.2-S3 16cm 2WAY同軸ユニット 希望小売価格 25,300円（税抜価格 23,000円）
CB C165.2-S3 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
16.5cmポリプロピレンコーン |
| 周波数特性 |
60Hz〜22KHz |
| 能率 |
88dB |
| ハイパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
65Hz |
| バッフル開口寸法 |
143mm |
| フレーム外径寸法 |
166mm |
| 埋込寸法 |
61.4mm |
| ツィーター突出寸法 |
取付面より11.1mm |
| その他 |
グリル設定無し |
COMPOSE BASIC 寸法図
画像をクリックすると拡大します
