AUDIOTEC FISCHER GmbH
COMPOSE Ci3
NEW COMPOSE Ci3シリーズスピーカーは
上位モデルCOMPOSE Ci7シリーズのコンセプトを継承し新登場。
一般的な車載用スピーカーと車種専用システムの利点を組み合わせた革新的な
革新的な素材と最新テクノロジーが調和し、
高音質かつ多くの車両にフィットするダイナミクスを実現しています。
| 同軸 2WAY
ユニット |
||
Ci3 C100.2FM-S3
10cm同軸2WAY |
Ci3 C130.2-S3
13cm同軸2WAY |
Ci3 C165.2FM-S3
16cm同軸2WAY |
| 2WAY セパレートセット |
||
Ci3 K100.2FM-S3
10cm 2WAYセパレートセット |
Ci3 K130.2-S3
13cm 2WAYセパレートセット |
Ci3 K165.2FM-S3
16cm 2WAYセパレートセット |
| コンポーネントユニット |
||
Ci3 T20FM-TI
20mmソフトドーム |
Ci3 M100FM-S3
10cmミッドレンジ |
Ci3 W130-S3
13cmミッドバス |
| Ci3 W165FM-S3 16cmミッドバス |
Ci3 W200FM-S3 20cmミッドバス |
CiA SG165
16cm ミッドバス用グリル |

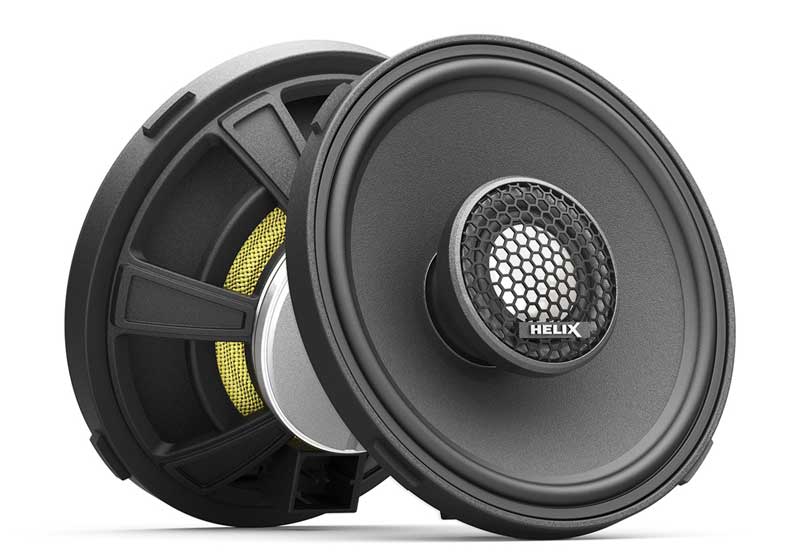

Ci3 C100.2FM-S3 10cm 2WAY同軸ユニット 希望小売価格 44,000円（税抜価格 40,000円）
Ci3 C100.2FM-S3は、M100FM-S3ミッドレンジのフレームを使用した10cm 2WAY同軸ユニットです。
ツィーターには20mmチタンドーム振動板、強力ネオジウムマグネットを採用。正確でダイナミックな高域を再生します。
ミッドレンジ/ウーファーには新開発セノスフィアコーティングペーパーコーンを採用。また高効率マグ
ネットと25mm径ボイスコイルによる磁気回路を採用し、優れた精度のサウンド再生を実現しています。
FlexMount100およびFlexConnectに対応し、
UniversalFlexMount100アダプターとFlexConnectアダプター（Aタイプ）が付属します。
Ci3 C100.2FM-S3 主な仕様
| ツィーター |
20mmチタンドーム |
| ミッドバス |
10cmセノスフェアコートペーパーコーン |
| 周波数特性 |
100Hz〜25KHz |
| 能率 |
87dB |
| ハイパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
137Hz |
| バッフル開口寸法 |
89mm |
| フレーム外径寸法 |
98mm |
| 埋込寸法 |
30mm |
| ツィーター突出寸法 |
取付面より17.6mm |
| その他 |
グリル設定無し |

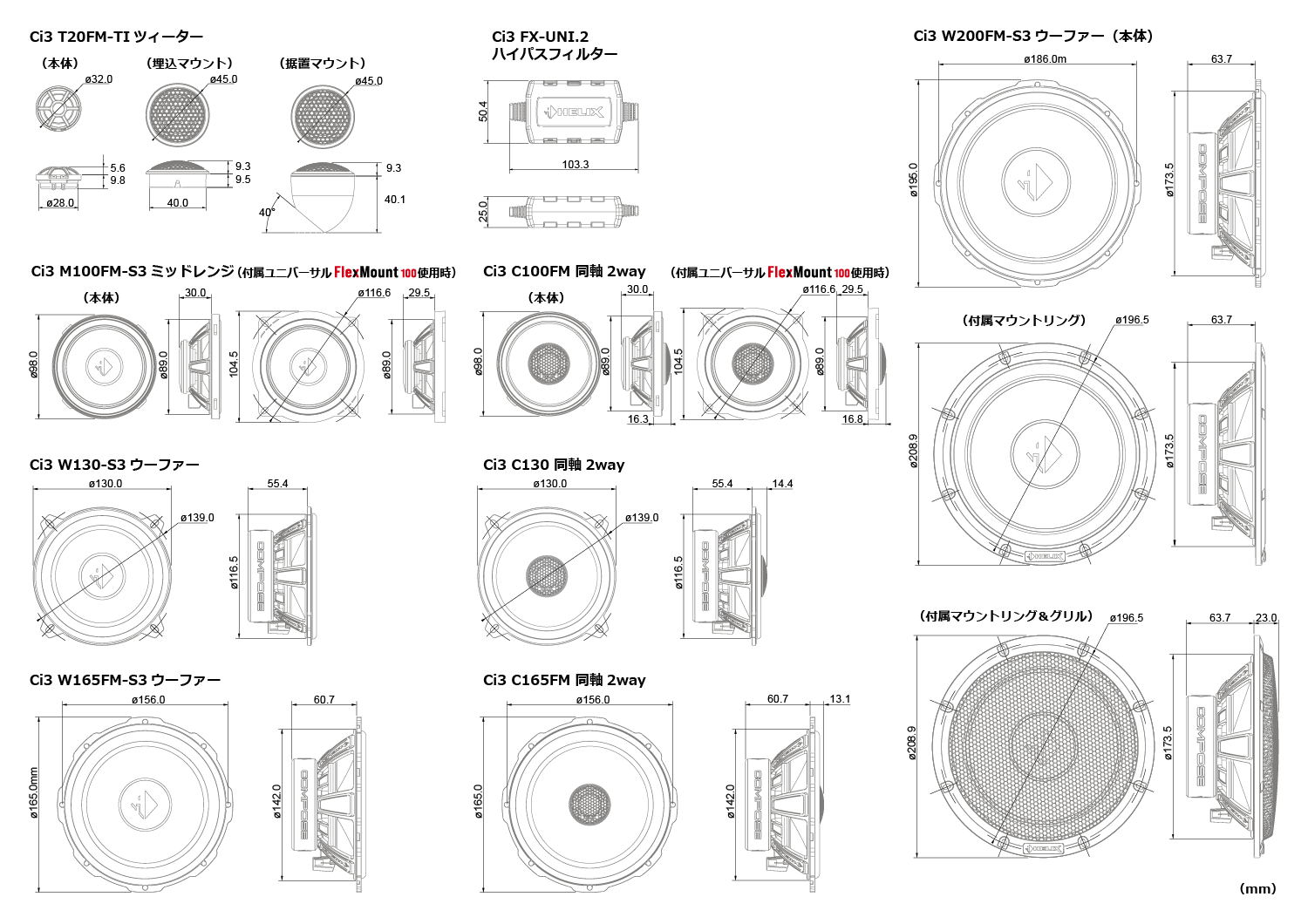

COMPOSE Ci3 寸法図
画像をクリックすると拡大します

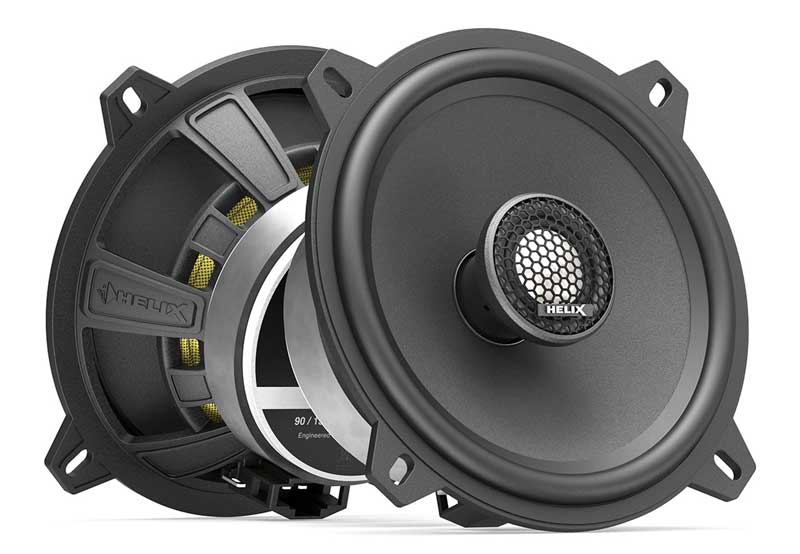

Ci3 C130.2-S3 13cm 2WAY同軸ユニット 希望小売価格 44,000円（税抜価格 40,000円）
Ci3 C130.2-S3は、M130-S3ミッドバスのフレームを使用した13cm 2WAY同軸ユニットです。
ツィーターには20mmチタンドーム振動板、強力ネオジウムマグネットを採用。
正確でダイナミックな高域を再生します。また取付性に優れた埋込マウント、据置用マウントが付属しています。
ミッドレンジ/ウーファーには新開発セノスフィアコーティングペーパーコーンを採用。また高効率マグ
ネットと25mm径ボイスコイルによる磁気回路を採用し、優れた精度のサウンド再生を実現しています。
ProConnect接続端子を採用。別売ハーネスでのカプラーオン接続も可能です。
Ci3 C130.2-S3 主な仕様
| ツィーター |
20mmチタンドーム |
| ミッドバス |
13cmセノスフェアコートペーパーコーン |
| 周波数特性 |
80Hz〜25KHz |
| 能率 |
88dB |
| ハイパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
135W |
| 最低共振周波数 |
92Hz |
| バッフル開口寸法 |
116.5mm |
| フレーム外径寸法 |
130mm |
| 埋込寸法 |
55.4mm |
| ツィーター突出寸法 |
取付面より15.1mm |
| その他 |
グリル設定無し |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

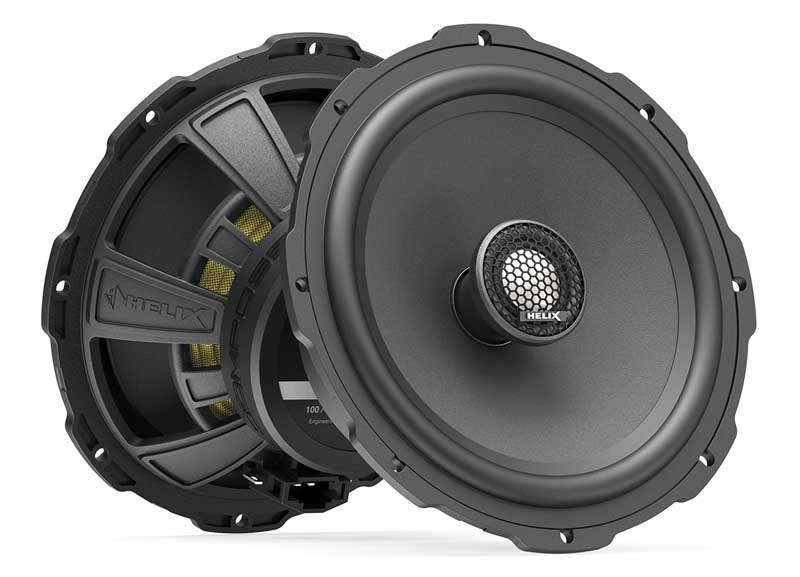

Ci3 C165.2FM-S3 16cm 2WAY同軸ユニット 希望小売価格 44,000円（税抜価格 40,000円）
Ci3 C165.2FM-S3は、M165FM-S3ミッドバスのフレームを使用した16cm 2WAY同軸ユニットです。
ツィーターには20mmチタンドーム振動板、強力ネオジウムマグネットを採用。
正確でダイナミックな高域を再生します。
ミッドレンジ/ウーファーには新開発セノスフィアコーティングペーパーコーンを採用。また高効率マグ
ネットと25mm径ボイスコイルによる磁気回路を採用し、優れた精度のサウンド再生を実現しています。
別売の車種別マウントFlexMount165に対応。またProConnect接続端子を採用。
別売、CiA SG165 16cm ミッドバス用グリルが使用できます。
Ci3 C165.2FM-S3 主な仕様
| ツィーター |
20mmチタンドーム |
| ミッドバス |
16.5cmセノスフェアコートペーパーコーン |
| 周波数特性 |
60Hz〜25KHz |
| 能率 |
88dB |
| ハイパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
72Hz |
| バッフル開口寸法 |
142mm |
| フレーム外径寸法 |
165mm |
| 埋込寸法 |
60.7mm |
| ツィーター突出寸法 |
取付面より11.1mm |
| その他 |
グリル設定無し |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

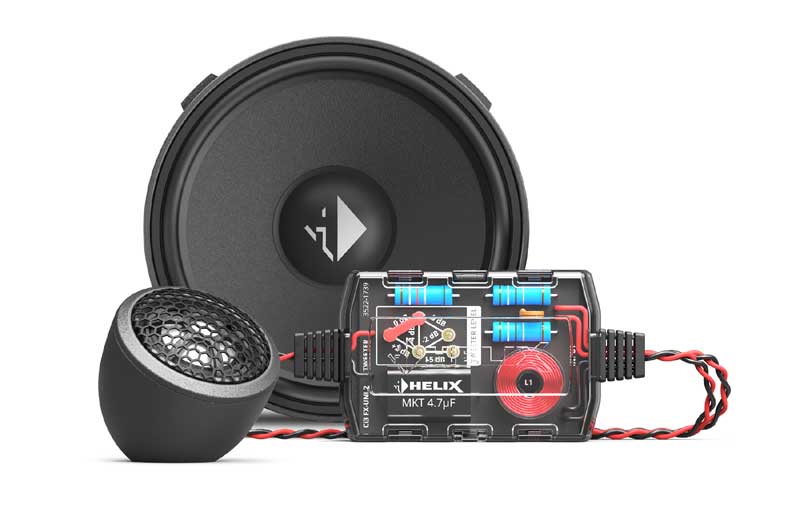

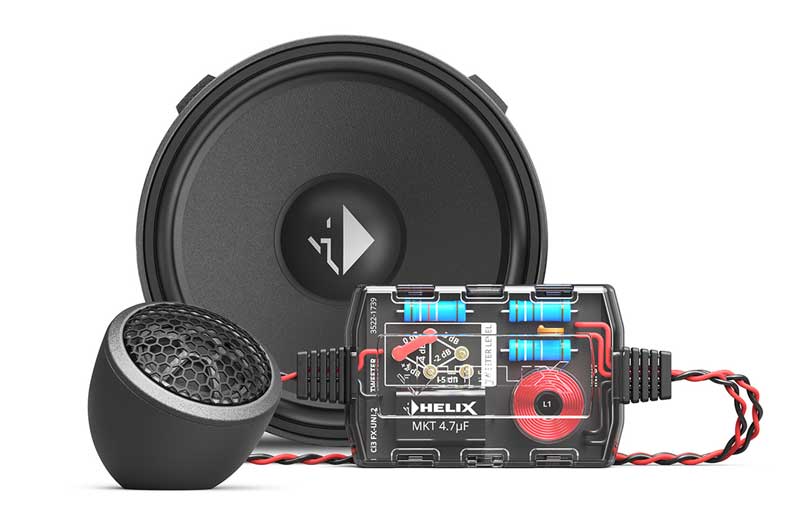

Ci3 K100.2FM-S3 10cm 2WAYセパレートセット 希望小売価格 66,000円（税抜価格 60,000円）

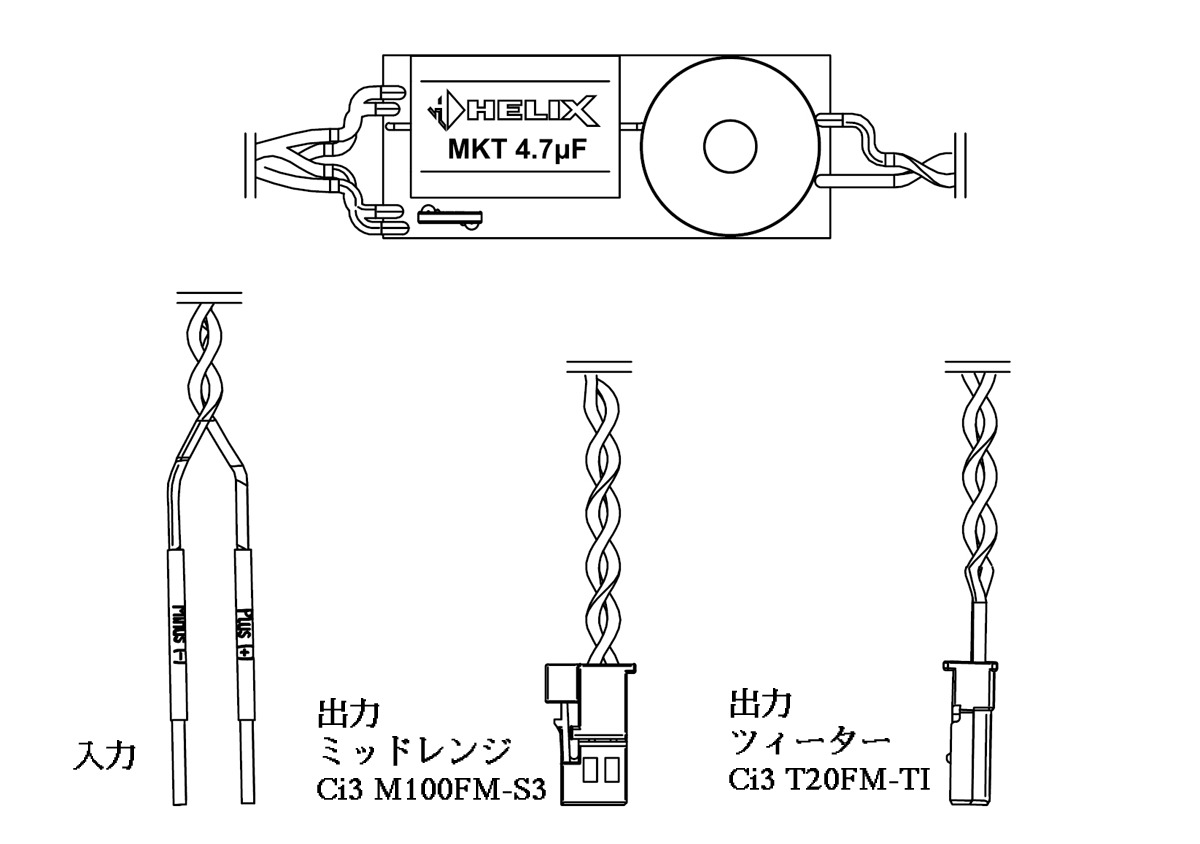

Ci3 K100.2FM-S3は、T20FM-TIはの20mmツィーターと M100FM-S3の10cmミッドレンジに、
パッシブネットワークを組み合わせた2wayセパレートセットです。
ツィーターには20mmチタンドーム振動板、強力ネオジウムマグネットを採用。正確でダイナミックな高
域を再生します。また取付性に優れた埋込マウント、据置用マウントが付属しています。
さらに別売の車種別マウントFlexMount20に対応します。
ミッドレンジ/ウーファーには新開発セノスフィアコーティングペーパーコーンを採用。また高効率マグ
ネットと25mm径ボイスコイルによる磁気回路を採用し、優れた精度のサウンド再生を実現しています。
別売の車種別マウントFlexMount100およびFlexConnectに対応し、Universal
FlexMount100アダプターとFlexConnectアダプター（Aタイプ）が付属します。

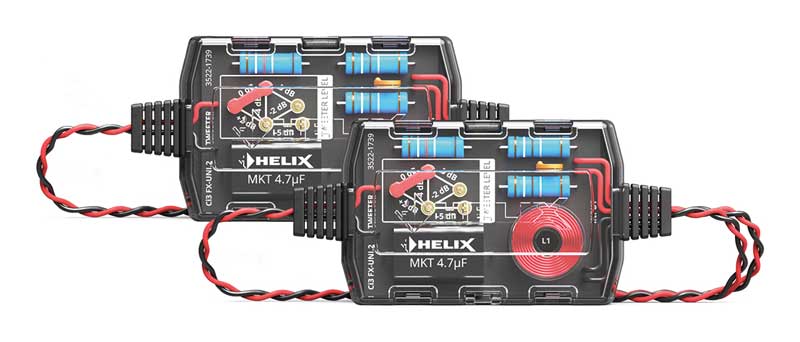

ツィーター用ハイパスフィルターは高品位パーツを使用したスロープ12dB/octの設計で、アッテネーシ
ョンレベルは+2/0/-2/-3/-4/-5dBの6段階から調整可能です。
Ci3 K100.2FM-S3 主な仕様
| ツィーター |
20mmチタンドーム |
| ミッドバス |
10cmセノスフェアコートペーパーコーン |
| 周波数特性 |
120Hz〜25KHz |
| 能率 |
87dB |
| クロスオーバー周波数 |
1.8KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
146Hz |
| ツィーターアッテネーター |
-5.0/-4.0/-3.0/-2.0/0/+2.0dB |
| バッフル開口寸法 |
32mm/ツィーター |
| 89mm/ミッドバス |
|
| フレーム外径寸法 |
45mm/ツィーター |
| 98mm/ミッドバス |
|
| 埋込寸法 |
9.8mm/ツィーター |
| 30mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W103.3×H25×D50.4(mm) |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

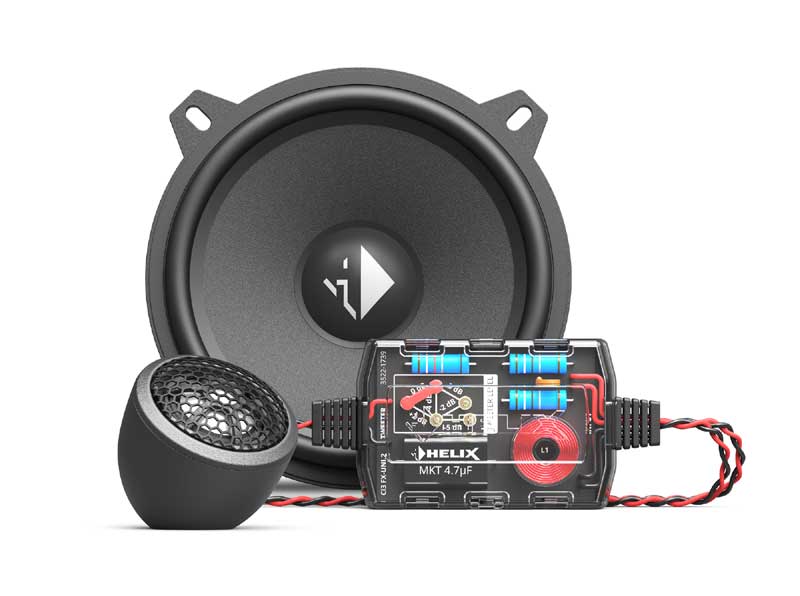

Ci3 K130.2-S3 13cm 2WAYセパレートセット 希望小売価格 66,000円（税抜価格 60,000円）
Ci3 K130.2-S3は、T20FM-TIはの20mmツィーターと W130-S3の13cmミッドバスに、
パッシブネットワークを組み合わせた2wayセパレートセットです。
ツィーターには20mmチタンドーム振動板、強力ネオジウムマグネットを採用。正確でダイナミックな高
域を再生します。また取付性に優れた埋込マウント、据置用マウントが付属しています。
さらに別売の車種別マウントFlexMount20に対応します。
ミッドレンジ/ウーファーには新開発セノスフィアコーティングペーパーコーンを採用。また高効率マグ
ネットと25mm径ボイスコイルによる磁気回路を採用し、優れた精度のサウンド再生を実現しています。
13cmウーファーはProConnect接続端子を採用。別売ハーネスでのカプラーオン接続も可能です。

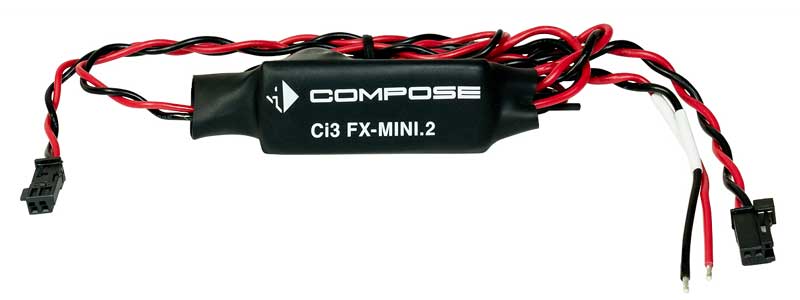

ツィーター用ハイパスフィルターは高品位パーツを使用したスロープ12dB/octの設計で、アッテネーシ
ョンレベルは+2/0/-2/-3/-4/-5dBの6段階から調整可能です。

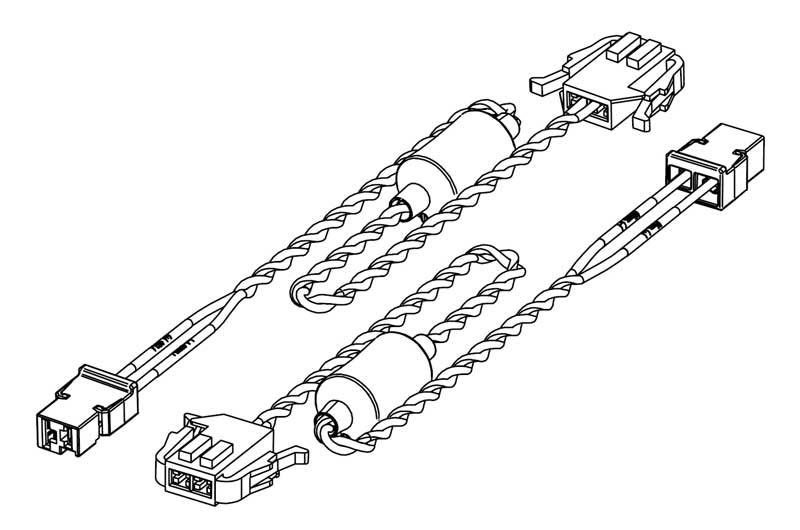

セパレートセットにはウーファー用の線間ローパスフィルターが付属します。
Ci3 K130.2-S3 主な仕様
| ツィーター |
20mmチタンドーム |
| ミッドバス |
13cmセノスフェアコートペーパーコーン |
| 周波数特性 |
80Hz〜25KHz |
| 能率 |
87dB |
| クロスオーバー周波数 |
1.8KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
135W |
| 最低共振周波数 |
89Hz |
| ツィーターアッテネーター |
-5.0/-4.0/-3.0/-2.0/0/+2.0dB |
| バッフル開口寸法 |
32mm/ツィーター |
| 116.5mm/ミッドバス |
|
| フレーム外径寸法 |
45mm/ツィーター |
| 130mm/ミッドバス |
|
| 埋込寸法 |
9.8mm/ツィーター |
| 55.4mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W103.3×H25×D50.4(mm) |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

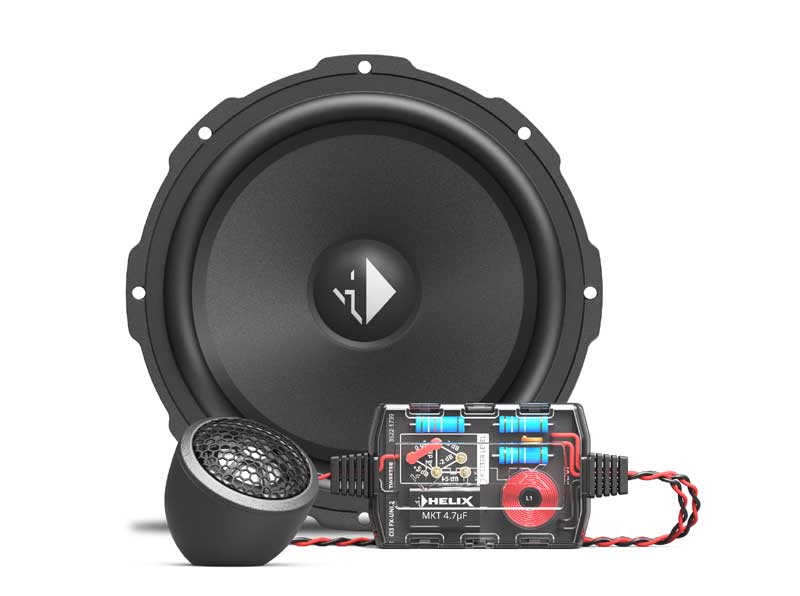

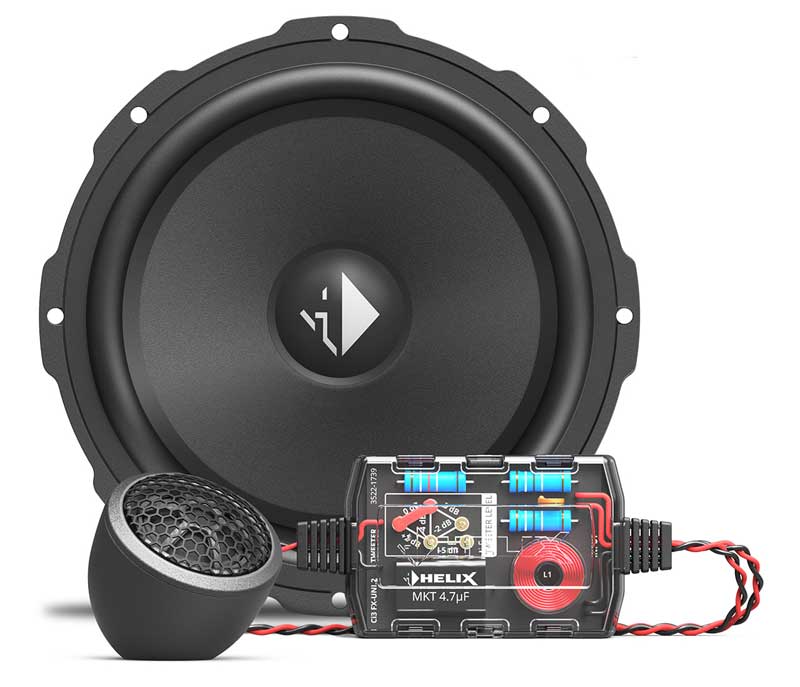

Ci3 K165.2FM-S3 16cm 2WAYセパレートセット 希望小売価格 66,000円（税抜価格 60,000円）
Ci3 K130.2-S3は、T20FM-TIはの20mmツィーターと W165FM-S3の16cmミッドバスに、
パッシブネットワークを組み合わせた2wayセパレートセットです。
ツィーターには20mmチタンドーム振動板、強力ネオジウムマグネットを採用。正確でダイナミックな高
域を再生します。また取付性に優れた埋込マウント、据置用マウントが付属しています。
さらに別売の車種別マウントFlexMount20に対応します。
ミッドレンジ/ウーファーには新開発セノスフィアコーティングペーパーコーンを採用。また高効率マグ
ネットと25mm径ボイスコイルによる磁気回路を採用し、優れた精度のサウンド再生を実現しています。
16cmウーファーは別売の車種別マウントFlexMount165に対応。またProConnect接続端子を採用。
ツィーター用ハイパスフィルターは高品位パーツを使用したスロープ12dB/octの設計で、アッテネーシ
ョンレベルは+2/0/-2/-3/-4/-5dBの6段階から調整可能です。
ウーファー用の線間ローパスフィルターが付属します。
別売、CiA SG165 16cm ミッドバス用グリルが使用できます。
Ci3 K165.2FM-S3 主な仕様
| ツィーター |
20mmチタンドーム |
| ミッドバス |
16cmセノスフェアコートペーパーコーン |
| 周波数特性 |
60Hz〜25KHz |
| 能率 |
88dB |
| クロスオーバー周波数 |
1.8KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
3Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
70Hz |
| ツィーターアッテネーター |
-5.0/-4.0/-3.0/-2.0/0/+2.0dB |
| バッフル開口寸法 |
32mm/ツィーター |
| 142mm/ミッドバス |
|
| フレーム外径寸法 |
45mm/ツィーター |
| 165mm/ミッドバス |
|
| 埋込寸法 |
9.8mm/ツィーター |
| 60.7mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W103.3×H25×D50.4(mm) |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

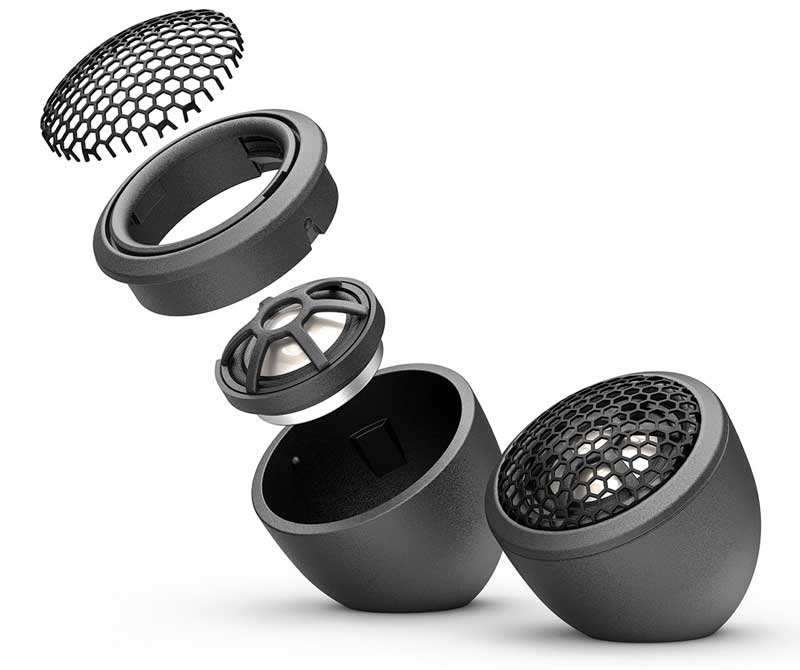

Ci3 T20FM-TI 20mm ツィーター 希望小売価格 22,000円（税抜価格 20,000円）
Ci3 T20FM-TIは20mmHELIX COMPOSE i3シリーズの20ｍｍチタンドームツィーター。
新開発チタンドーム振動板、高効率ネオジウムマグネットによる磁気回路を採用し、
正確でダイナミックな高音域再生を実現しました。
埋込用・据置用の各マウントが付属しています。
別売の車種別COMPOSE FlexMount20にも対応し、
純正ツィーター位置へのトレードイン取付を可能にしています。
Ci3 T20FM-TI 主な仕様
| ユニット |
20mmチタンドーム |
| 周波数特性 |
2.0KHz〜25KHz |
| 能率 |
88dB |
| インピーダンス |
4Ω |
| 最大入力 |
45W |
| 最低共振周波数 |
1.8KHz |
| バッフル開口寸法 |
32mm |
| フレーム外径寸法 |
45mm |
| 埋込寸法 |
9.8mm |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

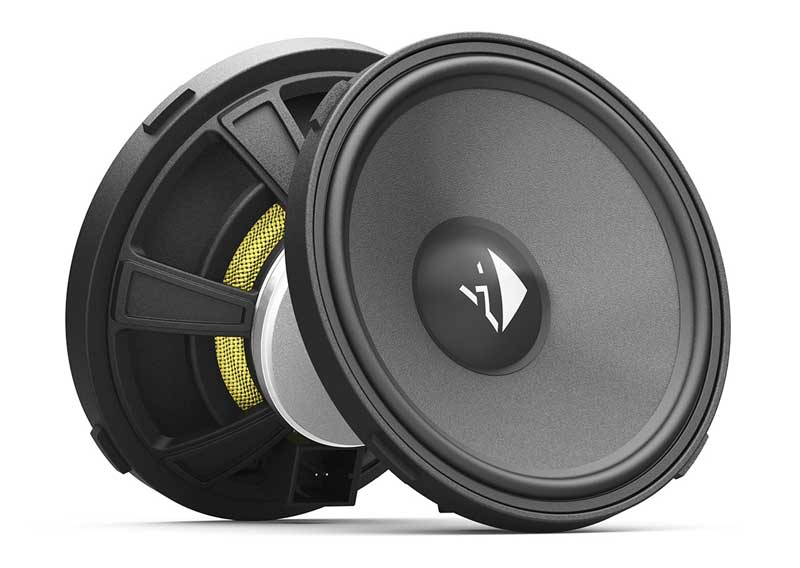

Ci3 M100FM-S3 10cm ミッドレンジ 希望小売価格 \33,000（税抜価格\30,000）
Ci3 M100FM-S3ミッドレンジは中高域専用の10cmユニットとして新開発されました。
新開発セノスフィアコーティングペーパーコーンを採用。
また高効率ネオジウムマグネットと25mm径ボイスコイルによる磁気回路を採用し、
優れた精度のサウンド再生を実現しています。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
別売の車種別COMPOSE FlexMount100にも対応し、純正位置へのトレードイン取付を可能にしています。
またCOMPOSE FlexConnectにも対応し、車種別カプラーオンでの取付も可能です。
標準仕様としてUniversal FlexMount100アダプターおよびFlexConnectアダプター（Aタイプ）が付属しています。
Ci3 M100FM-S3 主な仕様
| ユニット |
10cmセノスフェアコートペーパーコーン |
| 周波数特性 |
120Hz〜6KHz |
| 能率 |
87dB |
| インピーダンス |
3Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
146Hz |
| バッフル開口寸法 |
89mm |
| フレーム外径寸法 |
98mm |
| 埋込寸法 |
30mm |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

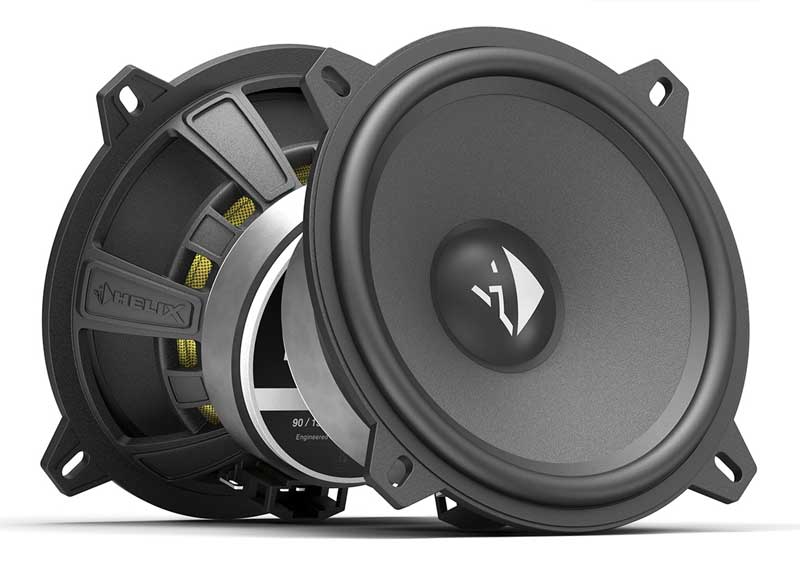

Ci3 W130-S3 13cm ミッドバス 希望小売価格 \33,000（税抜価格\30,000）
Ci3 W130-S3ミッドレンジは中低域専用の13cmユニットとして新開発されました。
新開発セノスフィアコーティングペーパーコーンを採用。
また高効率フェライトマグネットと25mm径ボイスコイルによる磁気回路を採用し、
優れた精度のサウンド再生を実現しています。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
またCOMPOSE ProConnect接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
Ci3 W130-S3 主な仕様
| ユニット |
13cmセノスフェアコートペーパーコーン |
| 周波数特性 |
80Hz〜4.0KHz |
| 能率 |
87dB |
| インピーダンス |
3Ω |
| 最大入力 |
135W |
| 最低共振周波数 |
89Hz |
| バッフル開口寸法 |
116.5mm |
| フレーム外径寸法 |
130mm |
| 埋込寸法 |
55.4mm |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します
Ci3 W165FM-S3 16cm ミッドバス 希望小売価格 \33,000（税抜価格\30,000）
Ci3 W165FM-S3ミッドレンジは中低域専用の16cmユニットとして新開発されました。
新開発セノスフィアコーティングペーパーコーンを採用。
また高効率フェライトマグネットと25mm径ボイスコイルによる磁気回路を採用し、
優れた精度のサウンド再生を実現しています
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
別売の車種別COMPOSE FlexMount165にも対応し、純正位置へのトレードイン取付を可能にしています。
またCOMPOSE ProConnect接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
別売、CiA SG165 16cm ミッドバス用グリルが使用できます。
CI3 W165FM-S3 主な仕様
| ユニット |
16.5cmセノスフェアコートペーパーコーン |
| 周波数特性 |
60Hz〜3.5KHz |
| 能率 |
88dB |
| インピーダンス |
3Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
70Hz |
| バッフル開口寸法 |
142mm |
| フレーム外径寸法 |
165mm |
| 埋込寸法 |
60.7mm |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します
Ci3 W200FM-S3 20cm ミッドバス 希望小売価格 44,000円（税抜価格 40,000円）
Ci3 W200FM-S3ミッドレンジは低域専用の20cmユニットとして新開発されました。
新開発セノスフィアコーティングペーパーコーンを採用。
また高効率フェライトマグネットと25mm径ボイスコイルによる磁気回路を採用し、
優れた精度のサウンド再生を実現しています。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。さらに磁
気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
別売の車種別COMPOSE FlexMount200にも対応し、純正位置へのトレードイン取付を可能にしていま
す。またCOMPOSE ProConnect接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。

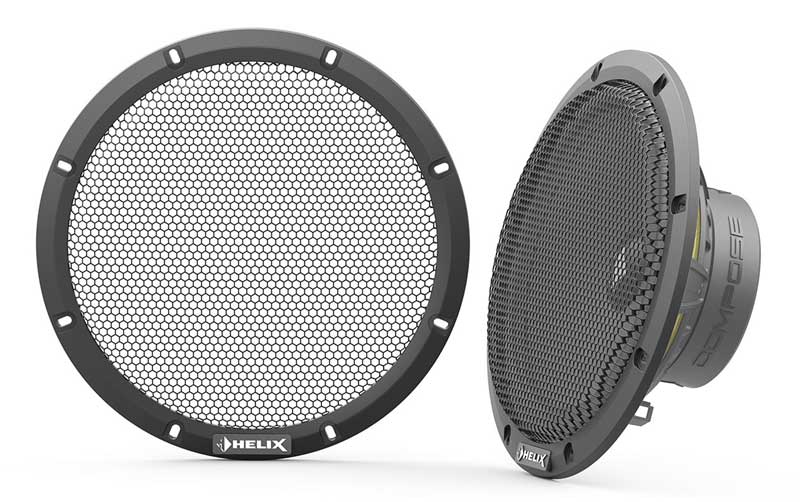

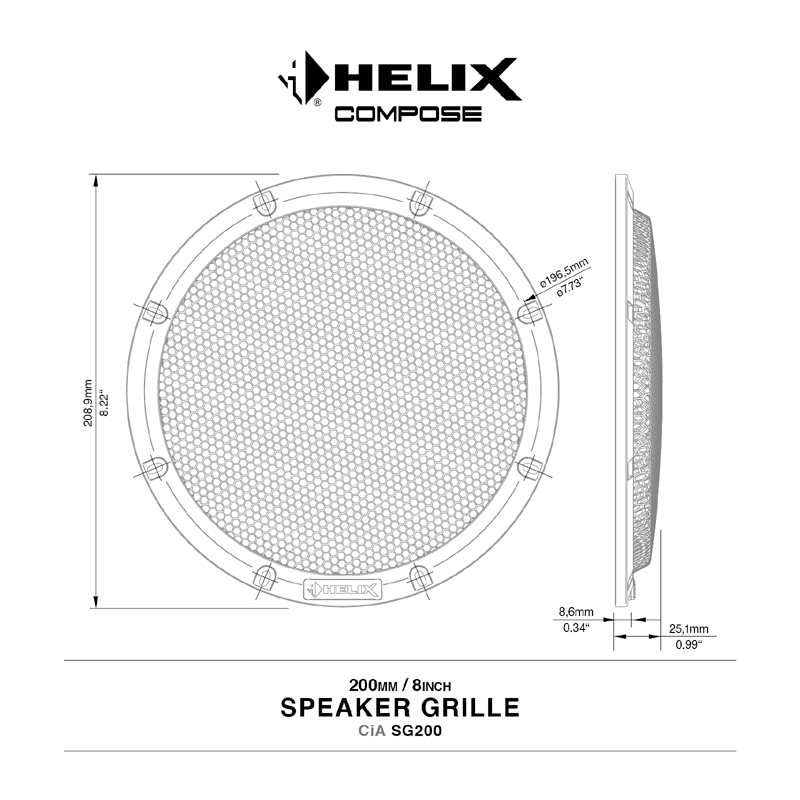

専用グリルおよびリングが付属します。
Ci3 W200FM-S3 主な仕様
| ユニット |
20cmセノスフェアコートペーパーコーン |
| 周波数特性 |
50Hz〜3KHz |
| 能率 |
90dB |
| インピーダンス |
3Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
67Hz |
| バッフル開口寸法 |
173.5mm |
| フレーム外径寸法 |
195mm |
| 埋込寸法 |
63.7mm |
| グリル |
付属 |
COMPOSE Ci3 寸法図
画像をクリックすると拡大します

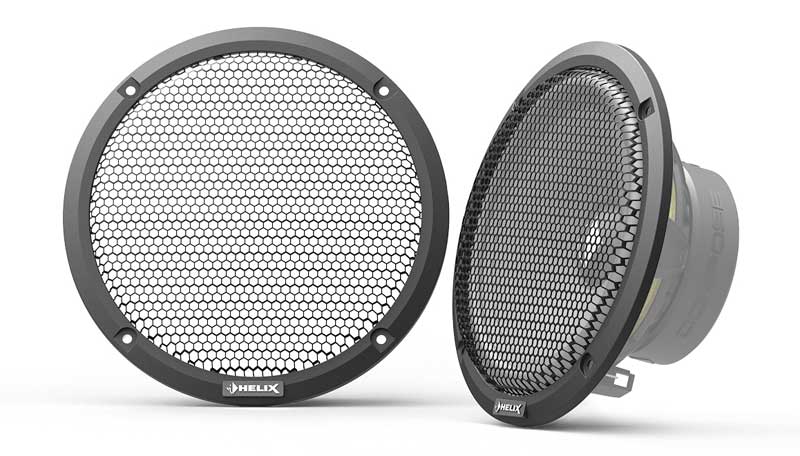

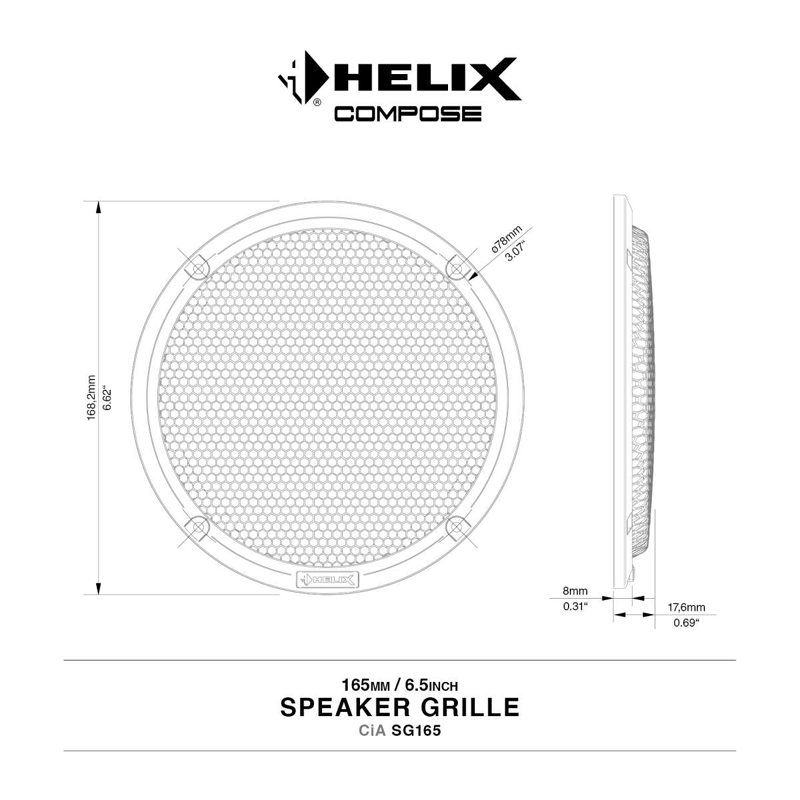

CiA SG165 16cm ミッドバス用グリル 希望小売価格 6,600円（税抜価格 6,000円）
Ci3 C165.2FM-S3 / Ci3 K165.2-S3 / Ci3 W165FM-S3 などの16cmユニットに対応したグリルです。
