COMPOSE Ci7
HELIX COMPOSE ハイエンド Ci7 シリーズスピーカーが新登場。
一般的な車載用スピーカーと車種専用システムの利点を組み合わせた革新的な
HELIX COMPOSE プラットホームが誕生しました。革新的な素材と最新テクノロジーが調和し、
高音質かつ多くの車両にフィットするフレックスマウントを実現しています。
| コンポーネントユニット |
||
Ci7 T20FM-SC
20mmソフトドーム |
Ci7 M100FM-S3
10cmミッドレンジ |
Ci7 W130-S3
13cmミッドバス |
Ci7 W165FM-S3
16cmミッドバス |
Ci7 W200FM-S3
20cmミッドバス |
Ci7 C165.2FM-S3
16cm同軸2WAY |
| パッシブネットワーク |
||
Ci7FX-UNI.2
2WAYパッシブネットワーク |
||
| グリル |
||
CiA SG100
16cm ミッドバス用グリル |
CiASG165
16cm ミッドバス用グリル |
CiA SG200
|

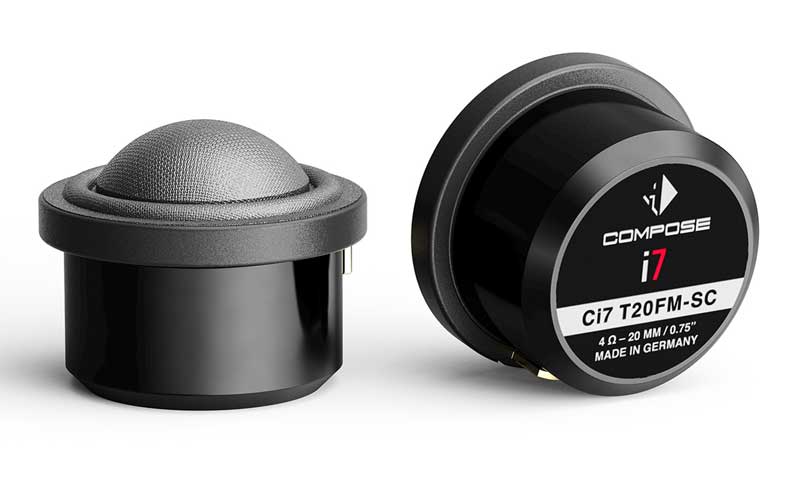

Ci7 T20FM-SC 20mm ツィーター 希望小売価格 88,000円（税抜価格80,000円）
Ci7 T20FM-SC ツィーターは、新開発アクロナルコーティングを施した細かいシルクドーム振動板、
高効率ネオジウムマグネットによる磁気回路を採用しました。
立ち上がりに早い、鮮やかで滑らかな高域再生を実現しました。
さらにラムウール素材による吸音材とアルミ製バックチャンバー構造を採用し、
ワイドレンジな周波数特性を実現しています。
取付性を考慮した埋込用と据置用のマウントが付属されています。
また別売の車種別COMPOSE FlexMount20にも対応し、
純正ツィーター位置へのトレードイン取付を可能にしています。
Ci7 T20FM-SC 主な仕様
| ユニット |
20mmシルクドーム |
| 周波数特性 |
1.5KHz〜30KHz |
| 能率 |
91dB |
| インピーダンス |
4Ω |
| 最大入力 |
80W |
| 推奨クロスオーバー周波数 |
4000Hz以上 カットオフスロープ 6db/oct時 |
| 3000Hz以上 カットオフスロープ 12db/oct時 |
|
| 2500Hz以上 カットオフスロープ 24db/oct時 |
|
| 最低共振周波数 |
950Hz |
| バッフル開口寸法 |
40mm |
| フレーム外径寸法 |
45mm |
| 埋込寸法 |
17.2mm |
| その他 |
ケーブル長23cm、延長ケーブル55cm |

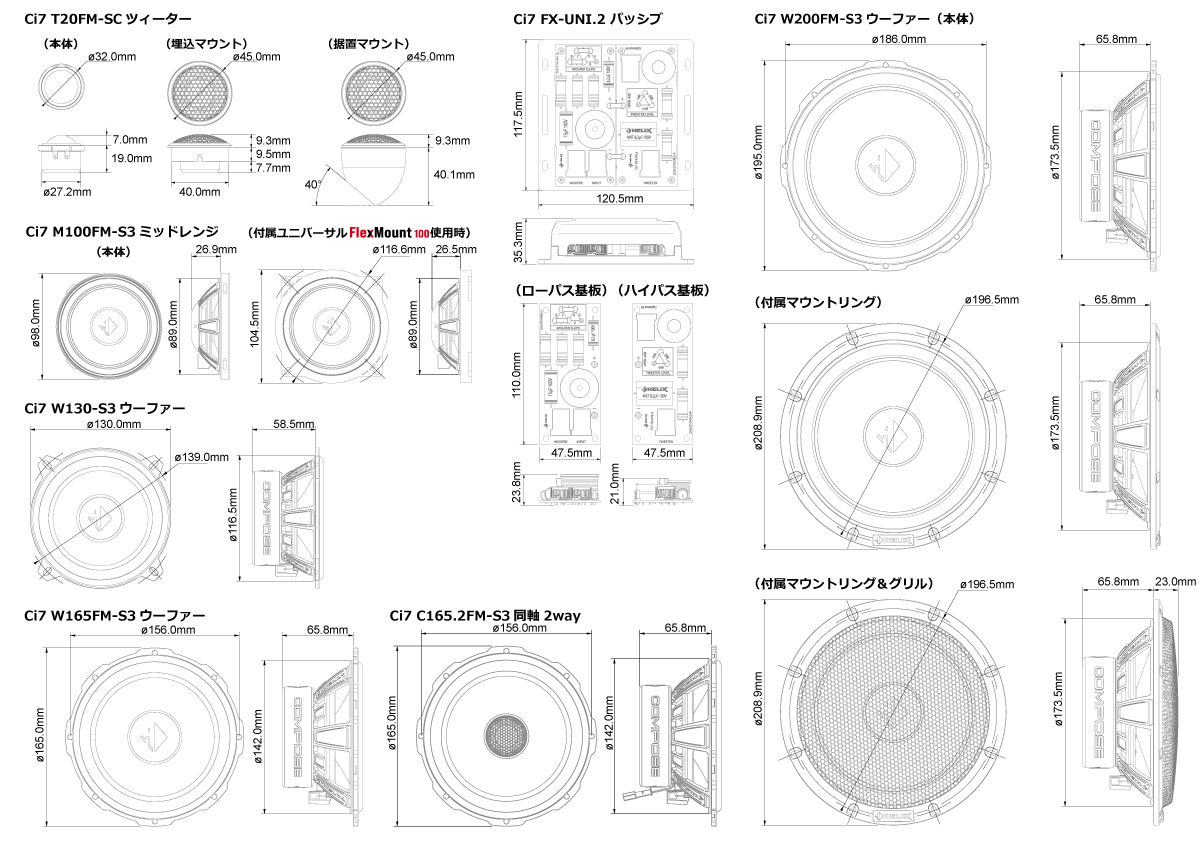

COMPOSE Ci7 寸法図
画像をクリックすると拡大します
Ci7 M100FM-S3 10cmミッドレンジ 希望小売価格 88,000円（税抜価格80,000円）
Ci7 M100FM-S3 ミッドレンジは、ハイエンドBRAXの流れを汲む
新開発UHD (Ultra High Danping)ペーパーコーンを採用。
また高効率ネオジウムマグネットと25mm径ボイスコイルによる磁気回路を採用し、
優れたインパルス応答と比類のない周波数特性を実現しました。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
別売の車種別COMPOSE FlexMount 100にも対応し、
純正位置へのトレードイン取付を可能にしています。
COMPOSE FlexConnectにも対応し、車種別カプラーオンでの接続も可能です。

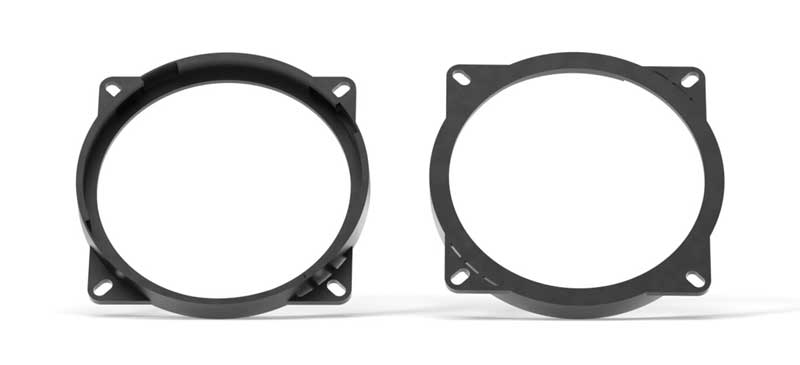

標準仕様としてUniversal FlexMount 100アダプター、および、
FlexConnectアダプター（Aタイプ）が付属しています。
Ci7 M100FM-S3 主な仕様
| ユニット |
10cm Ultra High Danpingペーパーコーン |
| 周波数特性 |
110Hz〜7KHz |
| 能率 |
85dB |
| インピーダンス |
3Ω DCR（3.0Ω） |
| 最大入力 |
150W |
| 最低共振周波数 |
85Hz |
| バッフル開口寸法 |
89mm |
| フレーム外径寸法 |
104mm |
| 埋込寸法 |
26.5mm |
COMPOSE Ci7 寸法図
画像をクリックすると拡大します

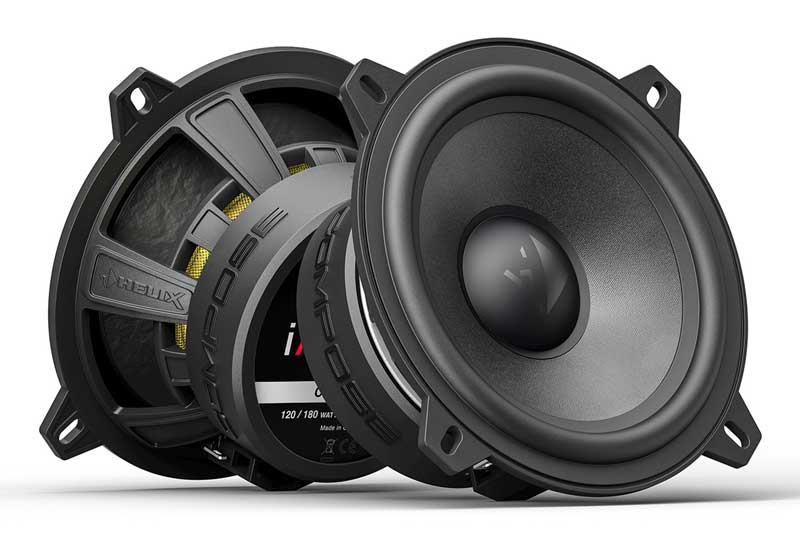

Ci7 W130-S3 13cmミッドバス 希望小売価格 88,000円（税抜価格80,000円）
Ci7 W130-S3ミッドバスは、ハイエンドBRAXの流れを汲む
新開発UHD (Ultra High Danping)ペーパーコーンを採用。
また高効率フェライトマグネットと25mm径ボイスコイルによる 磁気回路を採用し、
優れたインパルス応答と比類のない周波数特性を実現しました。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
再生帯域は70Hz〜4.0KHzと低域から高域までカバーしているので
ツィーターやミッドレンジユニットとの繋がりがスムーズです。
COMPOSE ProConnect 接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
Ci7 W130-S3 主な仕様
| ユニット |
13cm Ultra High Danpingペーパーコーン |
| 周波数特性 |
70Hz〜4.0KHz |
| 能率 |
92dB |
| インピーダンス |
3Ω DCR（2.9Ω） |
| 最大入力 |
180W |
| 最低共振周波数 |
73Hz |
| バッフル開口寸法 |
116.5mm |
| フレーム外径寸法 |
130mm |
| 埋込寸法 |
58.5mm |
COMPOSE Ci7 寸法図
画像をクリックすると拡大します

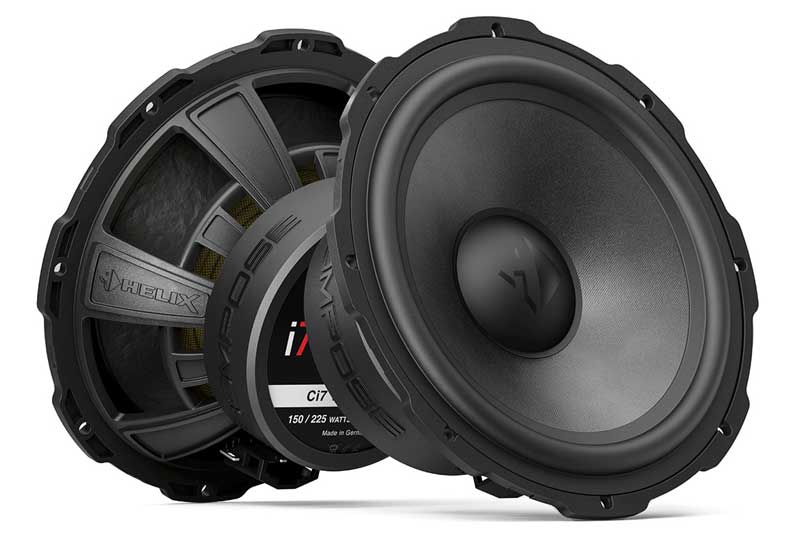

Ci7 W165FM-S3 16cmミッドバス 希望小売価格88,000円（税抜価格 80,000円）
Ci7 W165FM-S3ミッドバスは、ハイエンドBRAXの流れを汲む
新開発UHD (Ultra High Danping)ペーパーコーンを採用。
また高効率フェライトマグネットと37mm径ボイスコイルによる 磁気回路を採用し、
優れたインパルス応答と比類のない周波数特性を実現しました。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
再生帯域は50Hz〜3.5KHzと低域から高域までカバーしているので
ツィーターやミッドレンジユニットとの繋がりがスムーズです。
別売の車種別COMPOSE FlexMount 165にも対応し、
純正位置へのトレードイン取付を可能にしています。
COMPOSE ProConnect 接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
別売、CiA SG165 16cm ミッドバス用グリルが使用できます。
Ci7 W165FM-S3 主な仕様
| ユニット |
16.5cm Ultra High Danpingペーパーコーン |
| 周波数特性 |
50Hz〜3.5KHz |
| 能率 |
92dB |
| インピーダンス |
3Ω DCR（2.9Ω） |
| 最大入力 |
225W |
| 最低共振周波数 |
60Hz |
| バッフル開口寸法 |
142mm |
| フレーム外径寸法 |
165mm |
| 埋込寸法 |
65.8mm |
COMPOSE Ci7 寸法図
画像をクリックすると拡大します
Ci7 W200FM-S3 20cmミッドバス 希望小売価格110,000円（税抜価格 100,000円）
Ci7 W200FM-S3ミッドバスは、ハイエンドBRAXの流れを汲む
新開発UHD (Ultra High Danping)ペーパーコーンを採用。
また高効率フェライトマグネットと37mm径ボイスコイルによる 磁気回路を採用し、
優れたインパルス応答と比類のない周波数特性を実現しました。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
再生帯域は35Hz〜2.5KHzと低域から高域までカバーしているので
ツィーターやミッドレンジユニットとの繋がりがスムーズです。
別売の車種別COMPOSE FlexMount 200にも対応し、
純正位置へのトレードイン取付を可能にしています。
COMPOSE ProConnect 接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
Ci7 W200FM-S3 主な仕様
| ユニット |
20cm Ultra High Danpingペーパーコーン |
| 周波数特性 |
35Hz〜2.5KHz |
| 能率 |
92dB |
| インピーダンス |
3Ω DCR（3.0Ω） |
| 最大入力 |
225W |
| 最低共振周波数 |
52Hz |
| バッフル開口寸法 |
173.5mm |
| フレーム外径寸法 |
195mm |
| 埋込寸法 |
65.8mm |
| グリル |
付属 |
COMPOSE Ci7 寸法図
画像をクリックすると拡大します

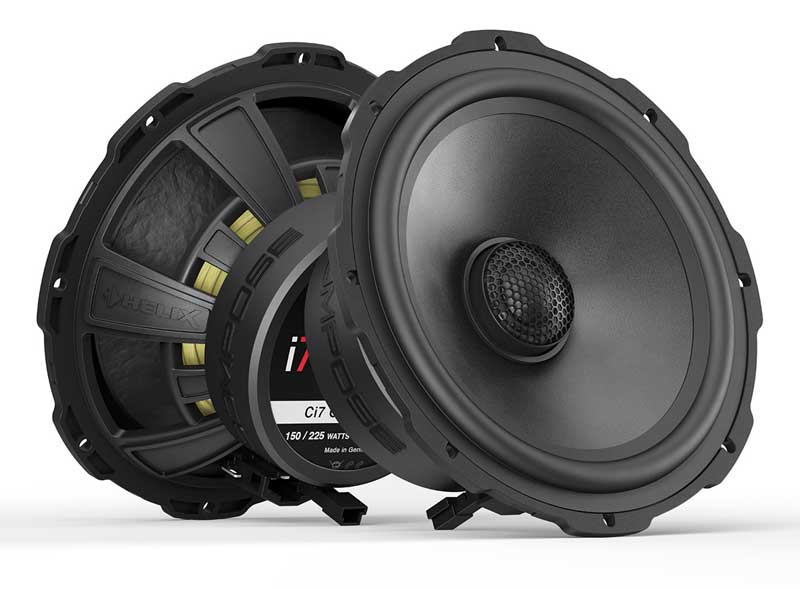

Ci7 C165.2FM-S3 16cm同軸2WAY 希望小売価格154,000円（税抜価格 140,000円）
Ci7 C165.2FM-S3同軸2WAYは、ハイエンドBRAXの流れを汲む
新開発UHD (Ultra High Danping)ペーパーコーンを採用した同軸2WAYモデル。
ツィーターは、新開発アクロナルコーティングを施した細かいシルクドーム振動板、
高効率ネオジウムマグネットによる磁気回路を採用しました。
立ち上がりに早い、鮮やかで滑らかな高域再生を実現しました。
ミッドバスは高効率フェライトマグネットと37mm径ボイスコイルによる
磁気回路を採用し、優れたインパルス応答と比類のない周波数特性を実現しました。
さらにポリウレタン製ダストキャップにより、中高域の周波数特性を最適化しています。
フレームは補強ハイテクポリマー複合材料により、共振を最小限に抑えながら高い剛性を実現。
さらに磁気回路の磁束変調を排除し、熱の影響に対する耐性を高めています。
再生帯域は50Hz〜30KHzと低域から超高域までカバーしています。
別売の車種別COMPOSE FlexMount 165にも対応し、
純正位置へのトレードイン取付を可能にしています。
COMPOSE ProConnect 接続端子を採用、別売ハーネスでのカプラーオン接続も可能です。
別売、CiA SG165 16cm ミッドバス用グリルが使用できます。
Ci7 C165.2FM-S3 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
16.5cm Ultra High Danpingペーパーコーン |
| 周波数特性 |
50Hz〜30KHz |
| 能率 |
92dB |
| インピーダンス |
3Ω DCR（2.9Ω） |
| 最大入力 |
225W |
| 最低共振周波数 |
59Hz |
| バッフル開口寸法 |
142mm（Ci7 W165FM-S3と同等） |
| フレーム外径寸法 |
165mm（Ci7 W165FM-S3と同等） |
| 埋込寸法 |
65.8mm（Ci7 W165FM-S3と同等） |
COMPOSE Ci7 寸法図
画像をクリックすると拡大します

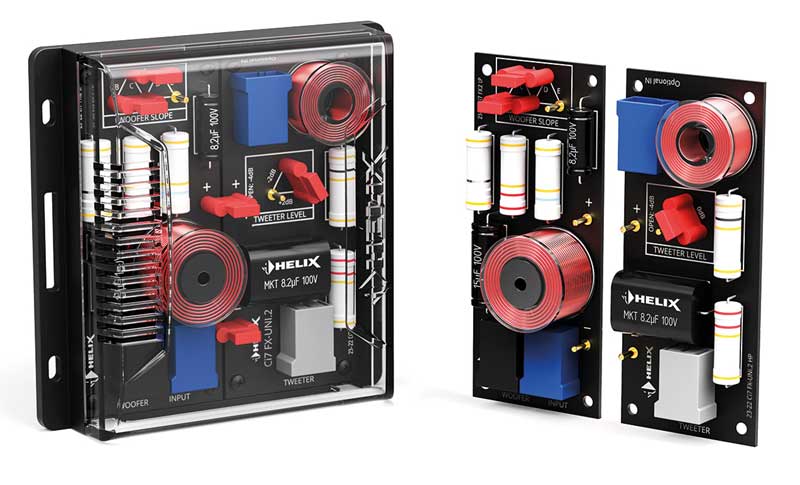

Ci7 FX-UNI.2 2WAYパッシブネットワーク 希望小売価格 22,000円（税抜価格20,000円）
FX-UNI.2 2WAYパッシブネットワークは音響専用のコイル、コンデンサーを採用。
パーツ間の悪影響の無い様に肉厚基板上に配置しています。
クロスオーバー周波数は2.5KHzで、スロープはハイパス12dB/oct、ローパス12dB/oct。
さらに、ミッドレンジのモデル別にスロープ調整が行えます。
ツィーターのアッテネーションは-4.0/-2.0/0/+2.0dBの4段階から調整可能です。
ケースから取り外せば、ハイパスユニットとローパスユニットに分けて使えます。
その場合、ショート事故防止のため熱収縮チューブを使用ください。
（注意）入力端子にコネクターが使用されてます。
接続するにはカシメ工具が必要になります。
COMPOSE i7スピーカー付属ケーブルでのカプラーオン接続が可能です。
別売の車種別 Compose Wirekits にも対応可能です。
Ci7 FX-UNI.2 主な仕様
| クロスオーバー周波数 |
2.5KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
ハイパス4Ω/ローパス3Ω |
| ツィーターアッテネーター |
-4.0dB/-2.0dB/0dB/+2.0dB |
| 外形寸法 |
W120.5×H35.3×D117.5(mm) |
COMPOSE Ci7 寸法図
画像をクリックすると拡大します
CiA SG100 10cm 用グリル 希望小売価格 5,500円（税抜価格5,000円）
Ci7 M100FM-S3 の10cmユニットに対応したグリルです。
CiA SG165 16cm 用グリル 希望小売価格 6,600円（税抜価格6,000円）
Ci7 W165FM-S3 の16cmユニットに対応したグリルです。
CiA SG200 20cm 用グリル 希望小売価格 7,700円（税抜価格7,000円）
Ci7 W200FM-S3 の20cmユニットに対応したグリルです。
