スタンダードを超えるPrecisionシリーズスピーカー

NEW HELIX Precisionシリーズスピーカーは上位モデルCompetitionシリーズのコンセプトを継承し
さらなる高音質を追求して新開発されたスピーカーです。
P1T
25mmソフトドーム
P3M
75mmペーパーコーン
P5B
13cmペーパーコーン
P6B
16cmペーパーコーン
P52C
2WAYパッシブネットワーク
P62C
2WAYパッシブネットワーク
P63C
3WAYパッシブネットワーク

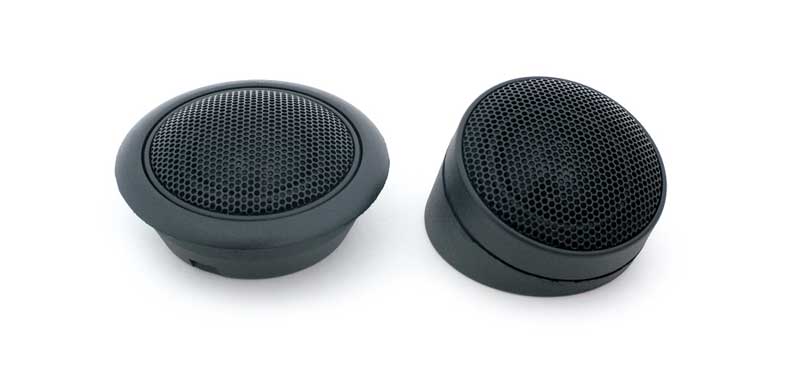

P1T 25mm ツィーター    希望小売価格 \19,800(税抜価格\18,000)

ツィーターP1Tは25mmハンドコーティングシルクドーム振動板、
強力ネオジウムマグネットによる磁気回路を採用しました。
スタンダードモデルながら25mmの大口径振動板による高解像度の高域を再生します。
また取付性を考慮した埋込用と据置用のマウントが付属されています。
P52C/P62Cのツィーターとしてセパレートセットに使用しています。

P1T 主な仕様
ユニット
25mmハンドコーティングシルクドーム
周波数特性
2.5KHz〜25KHz
能率
91dB
インピーダンス

最大入力
45W
最低共振周波数
1.5KHz
バッフル開口寸法
49mm
フレーム外径寸法
58mm
埋込寸法
15mm

パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。

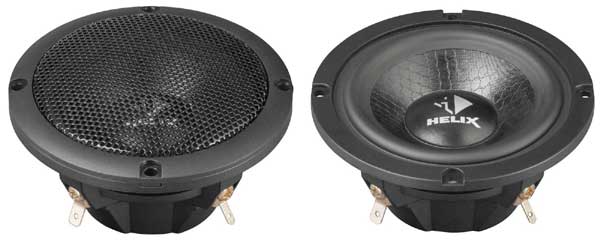

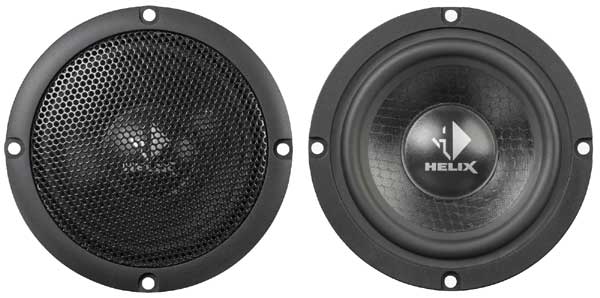

P3M 75mm ミッドレンジ    希望小売価格 \33,000(税抜価格\30,000)

P3Mミッドレンジは中低域専用の75mmユニットとして新開発されました。振動板はHELIX独自の
グラスファイバーペーパーコンパウンドコーン(GPC)、エッジにはラバーエッジを採用しました。
磁気回路には強力ネオジウムマグネットを使用。

音質の向上とともに奥行き寸法37mmと小型化を実現し、純正ミッドレンジ位置などへの取付性も考慮しました。
再生帯域は400Hz〜5.0KHzと低域から高域までカバーしているのでツィーターやミッドバスユニットとの繋がり
がスムーズです。またペーパーコーンならではのナチュラルな音質は他素材の振動板ユニットとの相性も良好です。
さらにシアターシステムのセンタースピーカーとしても使用可能です。

P3M 主な仕様
ユニット
75mmペーパーコーン
周波数特性
400Hz〜5KHz
能率
86dB
インピーダンス
4Ω DCR(3.3Ω)
最大入力
150W
最低共振周波数
120Hz
バッフル開口寸法
73mm
フレーム外径寸法
90mm
埋込寸法
37mm

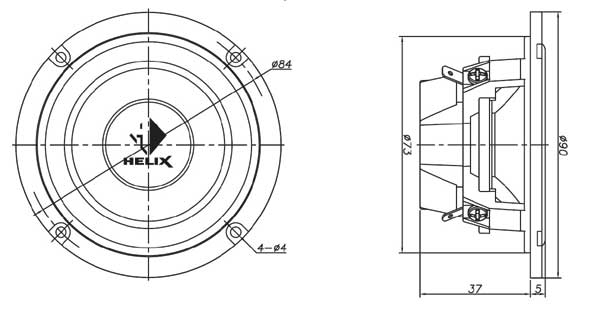

P3M 寸法図
(画像をクリックすると拡大します)


パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。

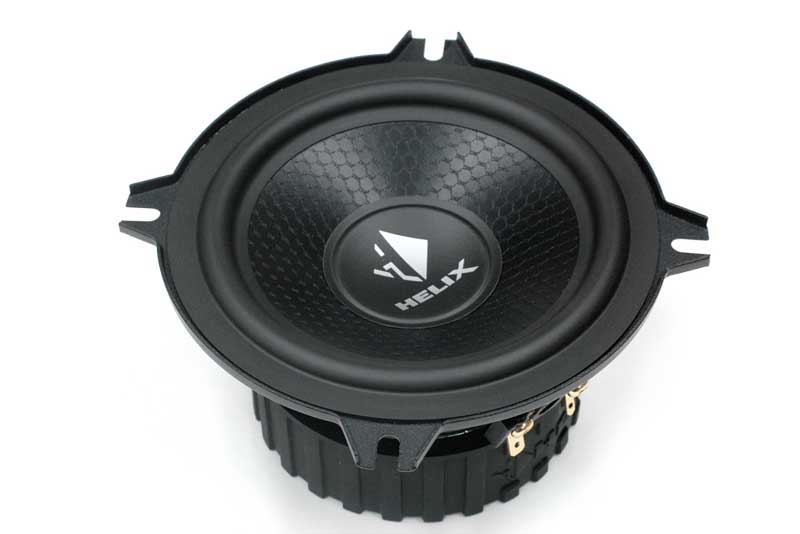

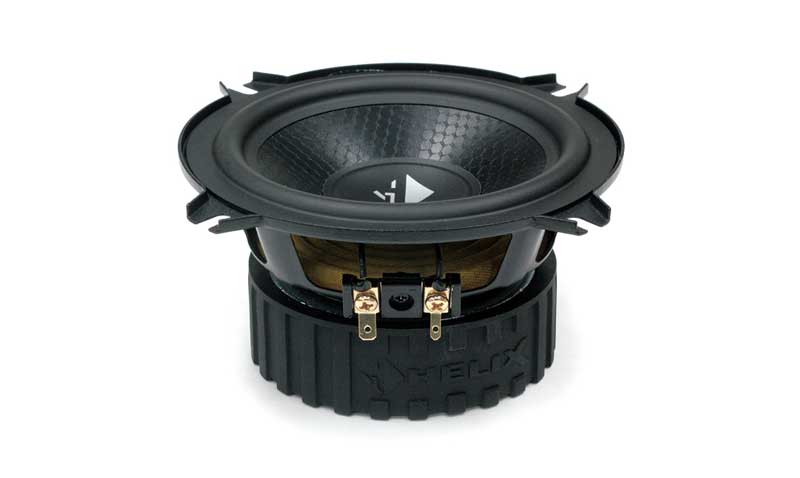

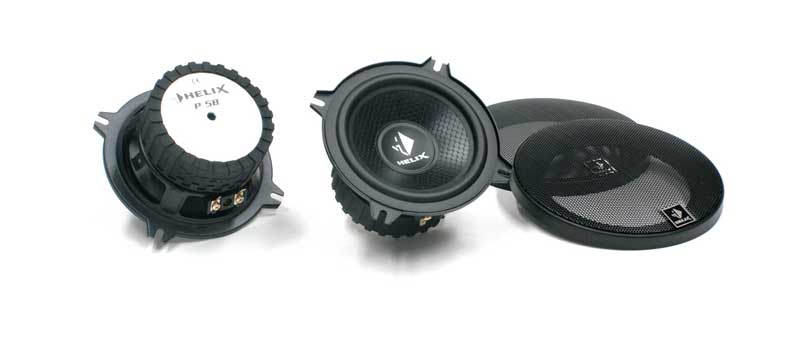

P5B 13cm ミッドバス    希望小売価格 \26,400(税抜価格\24,000)

P5BミッドバスにはHELIX独自のグラスファイバーペーパーコンパウンドコーン(GPC)、
強力フェライトマグネットの磁気回路を採用し、ナチュラルな中低域を再生します。
P5BはP52Cのミッドレンジとしてセパレートセットに使用しています。

P5B 主な仕様
ユニット
13cmグラスファイバーペーパーコンパウンドコーン
周波数特性
60Hz〜6.5KHz
能率
89dB
インピーダンス

最大入力
160W
最低共振周波数
60Hz
バッフル開口寸法
111mm
フレーム外径寸法
128mm
埋込寸法
60mm

13cmグラスファイバーペーパーコンパウンドコーン


パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。

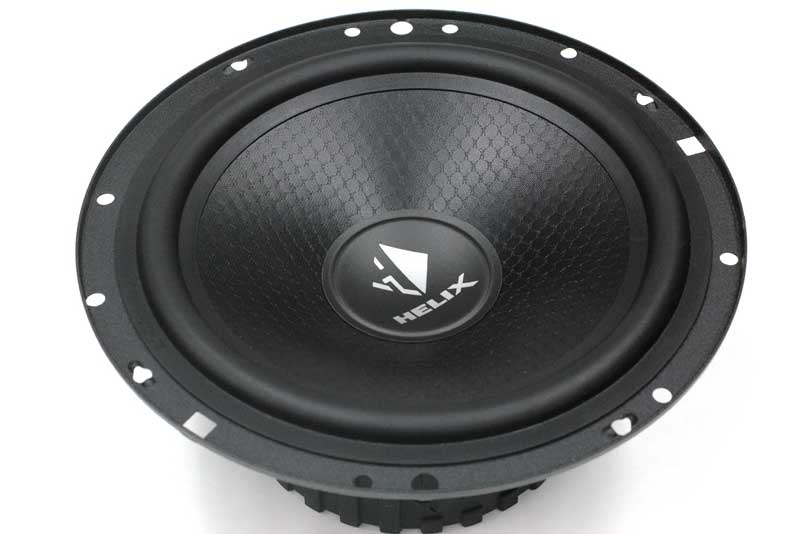

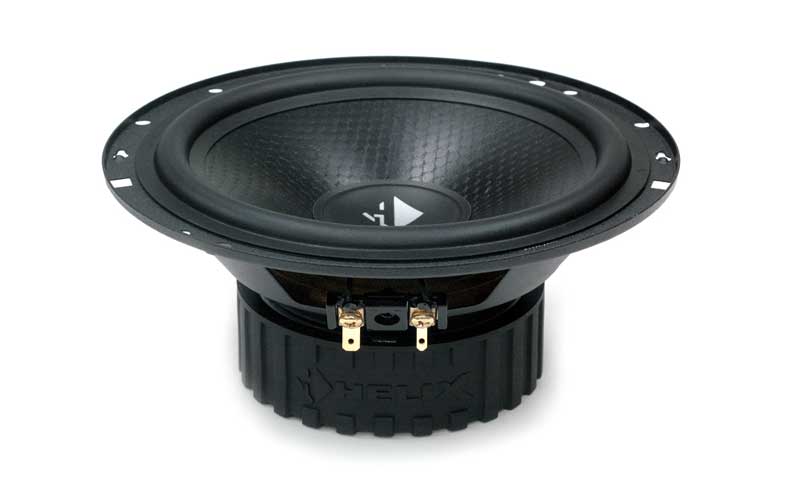

P6B 16cm ミッドバス    希望小売価格 \27,500(税抜価格\25,000)

P6BミッドバスにはHELIX独自のグラスファイバーペーパーコンパウンドコーン(GPC)、
強力フェライトマグネットの磁気回路を採用し、ナチュラルな中低域を再生します。
P6BはP62Cのミッドレンジとしてセパレートセットに使用しています。
P6B 主な仕様
ユニット
16cmラスファイバーペーパーコンパウンドコーン
周波数特性
40Hz〜4KHz
能率
90dB
インピーダンス

最大入力
200W
最低共振周波数
40Hz
バッフル開口寸法
143mm
フレーム外径寸法
166mm
埋込寸法
67mm

16cmグラスファイバーペーパーコンパウンドコーン


パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。

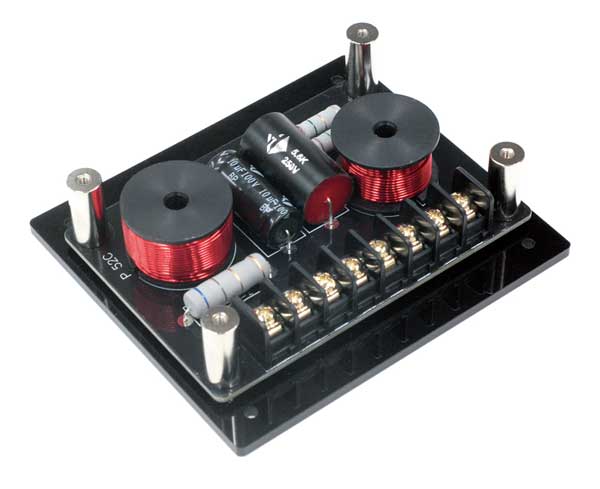

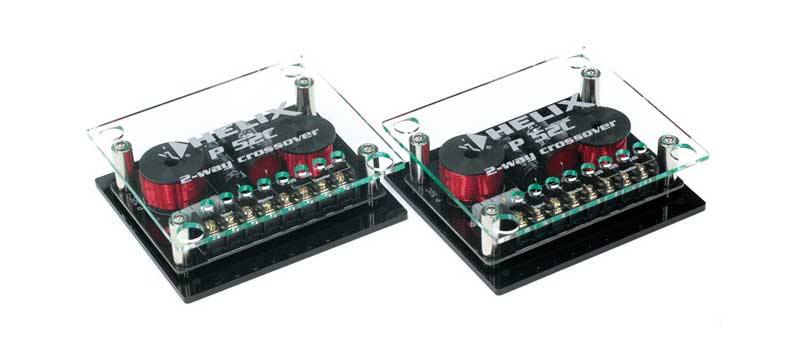

P52C 2WAYパッシブネットワーク    希望小売価格 \33,000(税抜価格\30,000)
Precision13cm専用2WAYパッシブネットワークは音響専用のコイル、コンデンサーを採用。パーツ間の悪影響の無い様に
肉厚基板上に配置しています。クロスオーバー周波数は3.5KHzで、スロープはハイパス12dB/oct、ローパス6dB/oct。
ツィーターのアッテネーションは-2.0/0/+2.0dBの3段階から調整可能です。
P52Cのパッシブネットワークとしてセパレートセットに使用しています。


P52C 2WAYパッシブネットワーク 主な仕様
クロスオーバー周波数
3.5KHz
ハイパススロープ
12dB/oct
ローパススロープ
6dB/oct
インピーダンス

ツィーターアッテネーター
-2.0dB/0dB/+2.0dB
外形寸法
W115×H34×D102(mm)

パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。

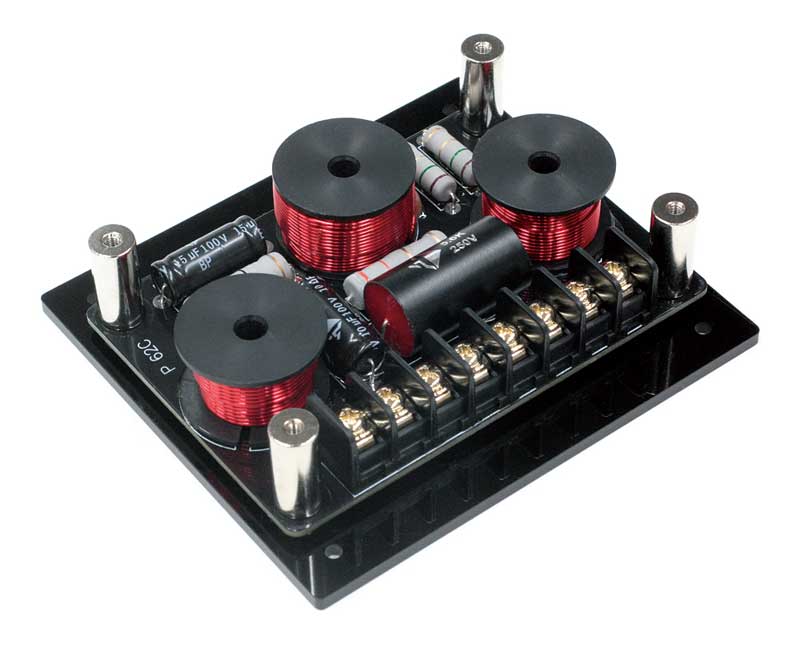

P62C 2WAYパッシブネットワーク    希望小売価格 \35,200(税抜価格\32,000)
Precision16cm専用2WAYパッシブネットワークは音響専用のコイル、コンデンサーを採用。パーツ間の悪影響の無い様に
肉厚基板上に配置しています。クロスオーバー周波数は3.5KHzで、スロープはハイパス12dB/oct、ローパス6dB/oct。
ツィーターのアッテネーションは-2.0/0/+2.0dBの3段階から調整可能です。
P62Cのパッシブネットワークとしてセパレートセットに使用しています。


P62C 2WAYパッシブネットワーク 主な仕様
クロスオーバー周波数
3.5KHz
ハイパススロープ
12dB/oct
ローパススロープ
6dB/oct
インピーダンス

ツィーターアッテネーター
-2.0dB/0dB/+2.0dB
外形寸法
W115×H34×D102(mm)

パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。


P63C 3WAYパッシブネットワーク    希望小売価格 \44,000(税抜価格\40,000)

ツィーターP1T、ドームミッドレンジP2M 、ミッドバスP6B、専用設計の3WAYパッシブネットワーク。
音響専用のコイル、コンデンサーを採用。パーツ間の悪影響の無い様に肉厚基板上に配置しています。
クロスオーバー周波数は、900Hz/4.0KHzの設定です。
ツィーターのアッテネーションは-3.0/0/+3.0dBの3段階から調整可能です。

P63Cのパッシブネットワークとして3WAYセパレートセットに使用しています。

スピーカーのインピーダンスが4Ωであれば、P1T/P2M/P6B以外にも流用ができます。


P63C 3WAYパッシブネットワーク 主な仕様
クロスオーバー周波数
4.0KHz(ミッド-ツィーター)

900Hz(ミッドバス-ミッド)
ツィーターハイパススロープ
12dB/oct
ミッドレンジローパススロープ
12dB/oct
ミッドレンジハイパススロープ
6dB/oct
ミッドバスローパススロープ
12dB/oct
インピーダンス

ツィーターアッテネーター
-3.0/0/+3.0dB
外形寸法
W140×H42×D120(mm)

パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。



弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
