Blue Series Loudspeakers

HELIX B-Series
NEW HELIX Bシリーズスピーカーは上位モデルEシリーズのコンセプトを継承し
さらなる高音質を追求して新開発されたスピーカーです。
B52C.2
13cmセパレート
B62C.2
16cmセパレート

B4X.2
10cmコアキシャル
B5X.2
13cmコアキシャル
B6X.2
16cmコアキシャル

HELIXのエントリーモデル Bシリーズセパレートセット

HELIXベーシックグレードのBシリーズ2wayセパレートセット。
ツィーターは25mmシルクドームの振動板とネオジウムマグネットによる高品位な高域を再生します。
ミッドバスには新開発のPPコーン、また強力フェライトマグネットの磁気回路を採用し、ナチュラル
な中低域を再生します。
パッシブネットワークは高級パーツを使用した音質優先設計で、各モデル毎に専用設計されたこだわり
の仕様です。クロスオーバー周波数は5.0kHzでスロープはHP:12dB/oct(B52C.2)・6dB/oct(B62C.2)、
LP:6dB/octを採用しています。
B62C.2/16cmモデルは市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。


B52C.2 13cm 2WAYセパレートセット              希望小売価格 ¥21,000 + 税

B52C.2 主な仕様
ツィーター
25mmシルクドーム
ミッドバス
13cmPPコーン
周波数特性
60Hz〜25KHz
能率
90dB
クロスオーバー周波数
5.0KHz
ハイパススロープ
6dB/oct
ローパススロープ
6dB/oct
インピーダンス

最大入力
120W
最低共振周波数
65Hz
バッフル開口寸法
47mm/ツィーター

120mm/ミッドバス
フレーム外径寸法
54.7mm/ツィーター

130mm/ミッドバス
埋込寸法
17.2mm/ツィーター

54mm/ミッドバス
パッシブネットワーク
外形寸法 W72×H29×D72(mm)
その他
グリル付属



B62C.2 16cm 2WAYセパレートセット              希望小売価格 ¥23,000 + 税
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。

B62C.2 主な仕様
ツィーター
25mmシルクドーム
ミッドバス
16cmPPコーン
周波数特性
50Hz〜25KHz
能率
91dB
クロスオーバー周波数
5.0KHz
ハイパススロープ
6dB/oct
ローパススロープ
6dB/oct
インピーダンス

最大入力
150W
最低共振周波数
55Hz
バッフル開口寸法
47mm/ツィーター

142mm/ミッドバス
フレーム外径寸法
54.7mm/ツィーター

165.5mm/ミッドバス
埋込寸法
17.2mm/ツィーター

65mm/ミッドバス
パッシブネットワーク
外形寸法 W72×H29×D72(mm)
その他
グリル付属

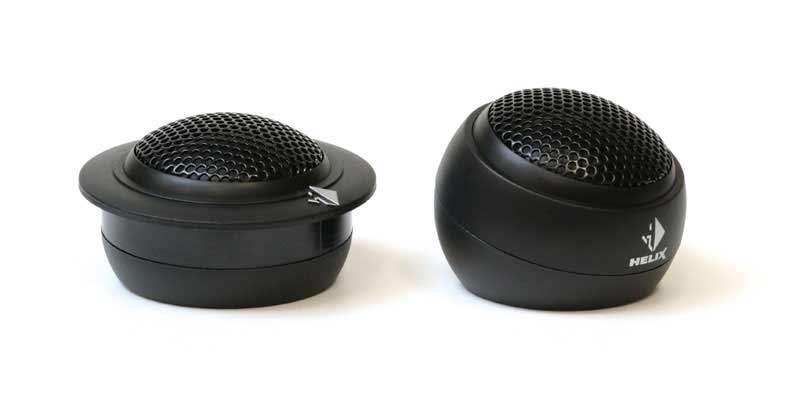

25mmシルクドームツィーター
取付は埋込と据置どちらにも対応、角度調整が可能なスイーベル機構を搭載しています

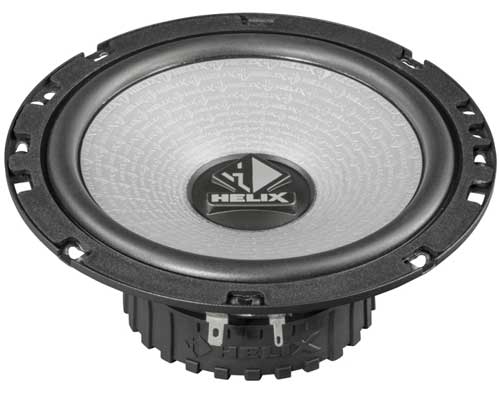

ミッドバスには新開発のHELIXロゴ入りPP振動板を採用、エッジはラバー仕様。
HELIXロゴで振動板に凸を追加する事で強度を上げてます。

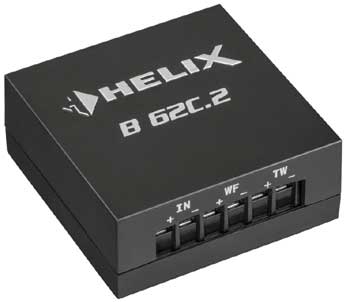

パッシブネットワークのクロスオーバー周波数は5.0KHz、HP:12dB/oct、LP:6dB/octを採用し
自然なつながりを実現しています。入力端子にはネジ止め端子を採用しています。
外形寸法 W72×H29×D72(mm)の小型で取付性に優れてます。

HELIXのエントリーモデル Bシリーズ同軸2Wayモデル

HELIXスタンダードグレードのBシリーズ同軸2wayモデル。
ツィーター部は13mmマイラードーム振動板とネオジウムマグネットによる高品位な高域を再生します。
ミッドバス部には新開発のPPコーン、強力フェライトマグネットの磁気回路を採用し、ナチュラルな
中低域を再生します。

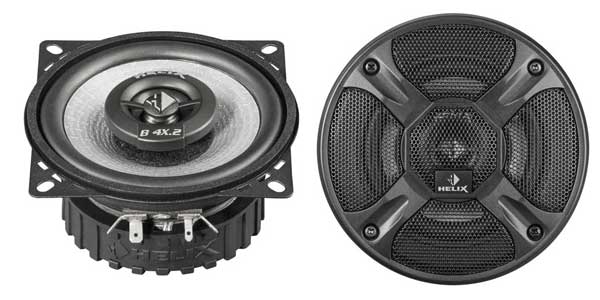

B4X.2 10cm 2WAY同軸ユニット              希望小売価格 ¥10,000 + 税

B4X.2 主な仕様
ツィーター
13mmドーム
ミッドバス
10cmPPコーン
周波数特性
100Hz〜22KHz
能率
89dB
インピーダンス

最大入力
90W
最低共振周波数
100Hz
バッフル開口寸法
92mm
フレーム外径寸法
102.5mm
埋込寸法
46mm
ツィーター突出寸法
6mm(エッジ部より)/ツィーター直径42mm
その他
グリル付属



B5X.2 13cm 2WAY同軸ユニット              希望小売価格 ¥11,000 + 税

B5X.2 主な仕様
ツィーター
13mmドーム
ミッドバス
13cmPPコーン
周波数特性
70Hz〜22KHz
能率
90dB
インピーダンス

最大入力
100W
最低共振周波数
70Hz
バッフル開口寸法
120mm
フレーム外径寸法
130mm
埋込寸法
50mm
ツィーター突出寸法
5mm(エッジ部より)/ツィーター直径42mm
その他
グリル付属



B6X.2 16cm 2WAY同軸ユニット              希望小売価格 ¥12,000 + 税
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。

B6X.2 主な仕様
ツィーター
13mmドーム
ミッドバス
16cmPPコーン
周波数特性
60Hz〜22KHz
能率
91dB
インピーダンス

最大入力
120W
最低共振周波数
60Hz
バッフル開口寸法
142mm
フレーム外径寸法
165.5mm
埋込寸法
58mm
ツィーター突出寸法
2mm(エッジ部より)/ツィーター直径42mm
その他
グリル付属
